Bals Elektrotechnik 2286 2286 CEE uhlová zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

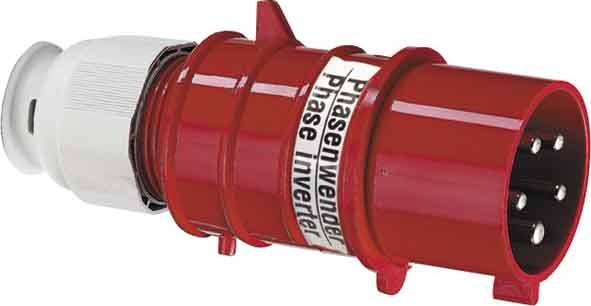

Červený priemyselný elektrický konektor s otočením fázy, umiestnený v bielej adaptérnej časti, na bielom pozadí.

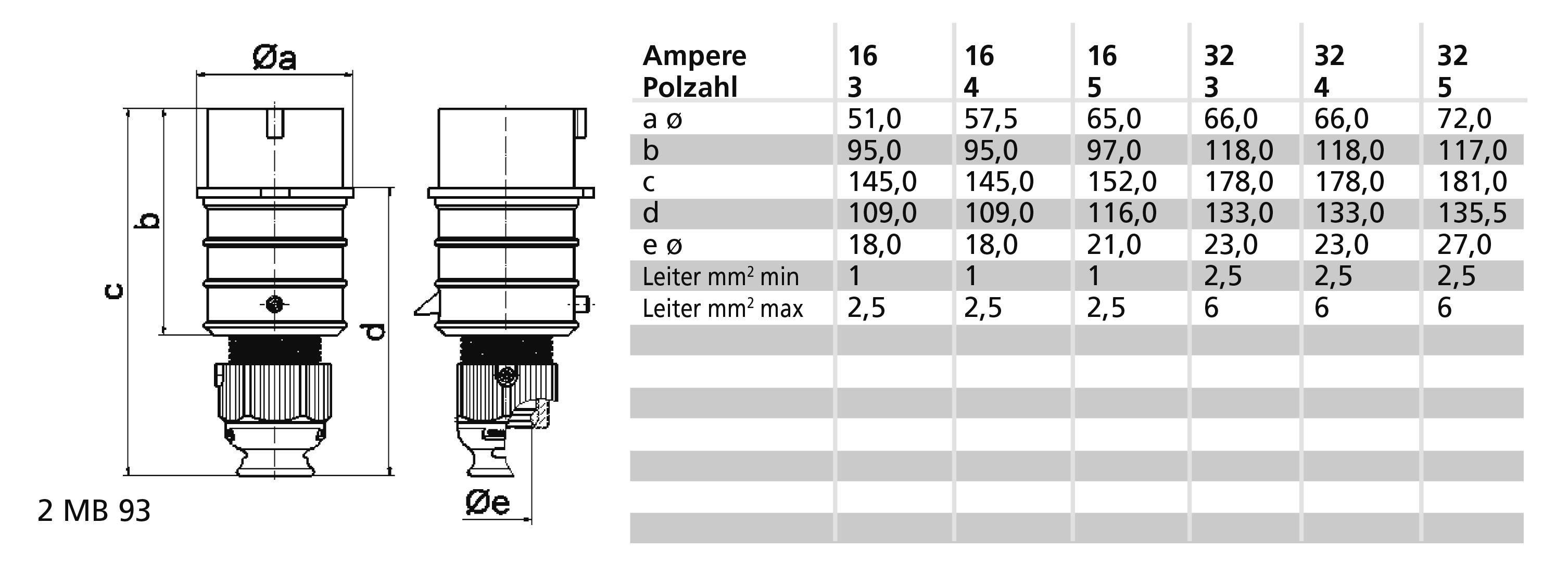

Technický výkres konektora s tabuľkou: počet ampérov a pólov, rozmery v mm pre a, b, c, d, e, o a veľkosti vodičov.

Modrá CEE zásuvka s nápisom 'Phasendreher Phase Inverter' na boku ukazuje tri kovové kolíky pre pripojenie.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Fázový menič: áno
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE uhlová zástrčka

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP44

Farba: modrá

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 230 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147066 Bals Elektrotechnik 2286 2286 CEE uhlová zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147066 Bals Elektrotechnik 2286 2286 CEE uhlová zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

Popis

Fázový menič TE
16A 5p (3P+N+PE) 230V (120/208 - 144/250V~) 9h IP44
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: manžeta modrá RAL 5015, káblová vývodka sivá RAL 7035, kryt skrine modrá RAL 5015
Výška zariadenia: 154 mm, šírka zariadenia: 65 mm, hĺbka zariadenia: 74 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou
