Bals Elektrotechnik 28181 28181 CEE uhlová zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

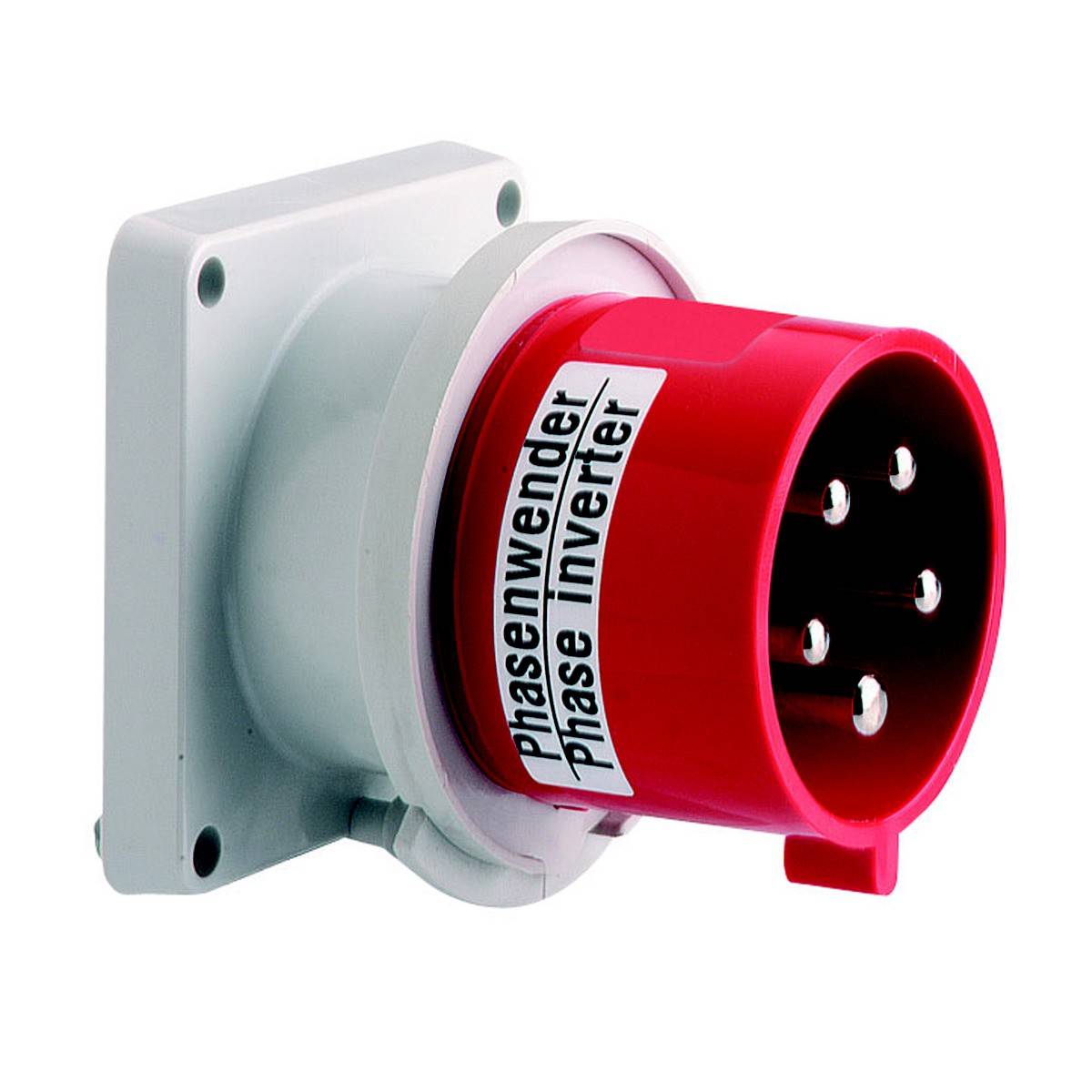

Červený trojfázový elektrický zástrčkový konektor s nápisom „Menič fáz", namontovaný na bielom držiaku.

Červená zásuvka na trojfázový elektrický prúd s nápisom 'Menič fáz'. Vhodná pre priemyselné aplikácie.

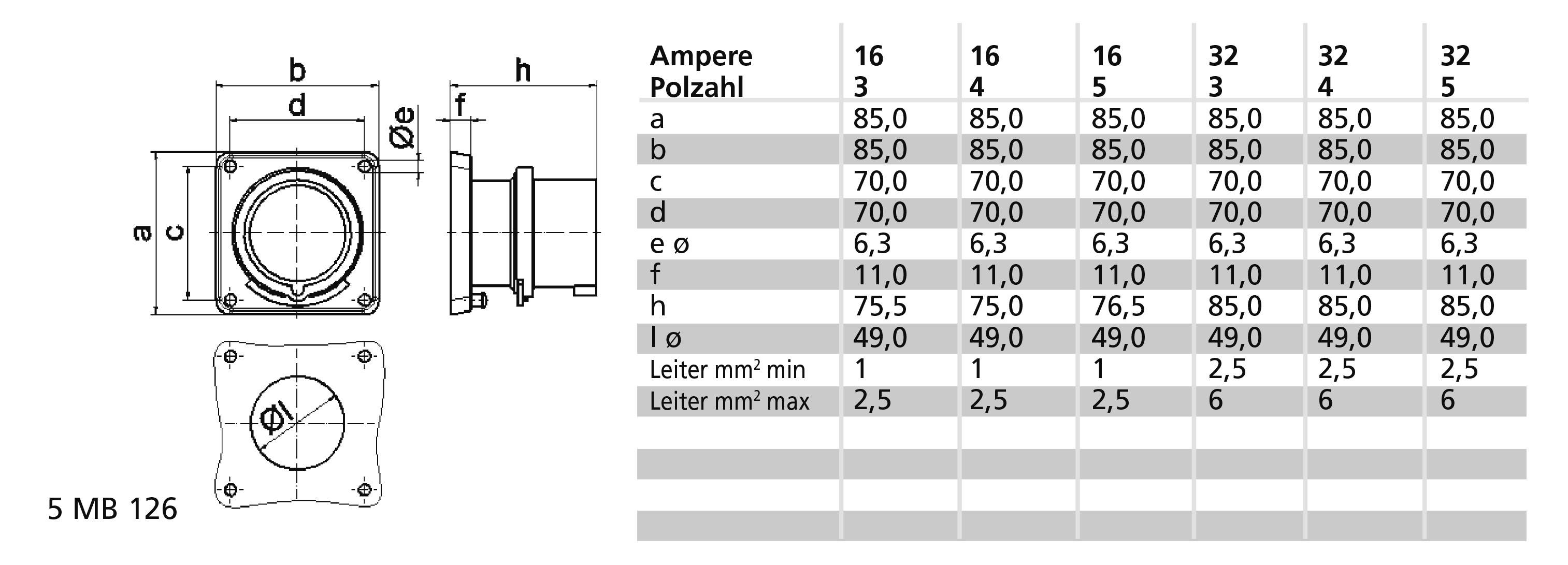

Technický výkres konektora s rozmermi v milimetroch. Tabuľka zobrazuje rozmery 'a' až 'i' a prierez vodičov pre prúdy 16-32 A.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (109,75 € / kus)

109,75 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Počet palíc: 5
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Prevedenie: pripájacia zástrčka
Fázový menič: áno
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE uhlová zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP44

Farba: červená

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3144924 Bals Elektrotechnik 28181 28181 CEE uhlová zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3144924 Bals Elektrotechnik 28181 28181 CEE uhlová zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Fázový menič TE ako prídavná zástrčka, rovný
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: iný
Farba prístroja: Obojok červený RAL 3000, kryt sivý RAL 7035
Výška zariadenia: 85 mm, šírka zariadenia: 85 mm, hĺbka zariadenia: 77 mm
Vertikálny rozmer príruby: 85 mm, horizontálny rozmer príruby: 85 mm
Zvislá rozteč vrtov: 70 mm, vodorovná rozteč vrtov: 70 mm
Iné technické vlastnosti: Pri použití tejto zástrčky zariadenia je potrebné zabezpečiť prídržné oko
