Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

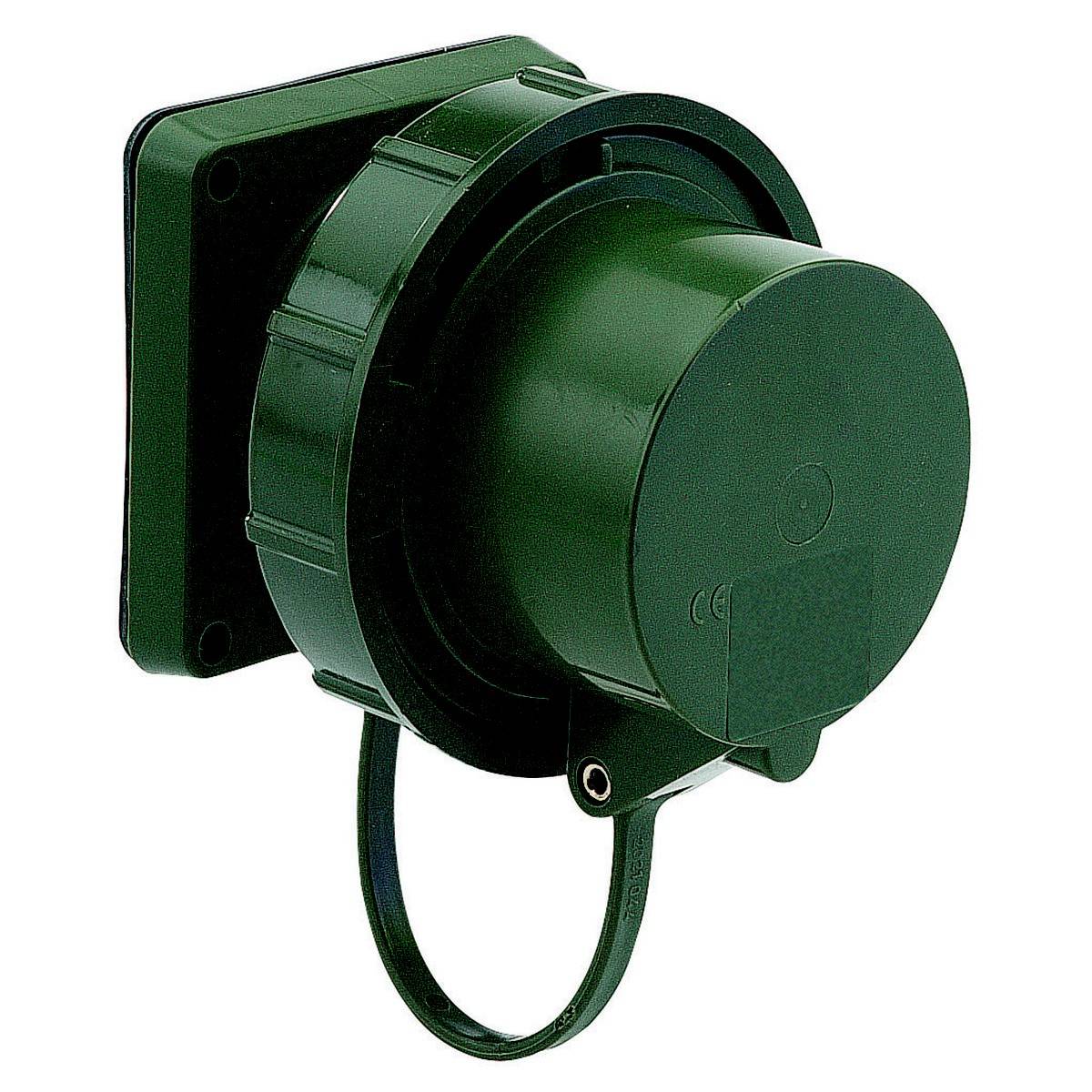

Zelená, guľatá zásuvka s pevným krytom a ochranným viekom. Použiteľná v priemyselnom alebo vonkajšom prostredí.

Zelený elektrický konektor s ochranným krytom, typicky používaný na napájanie v exteriérových priestoroch.

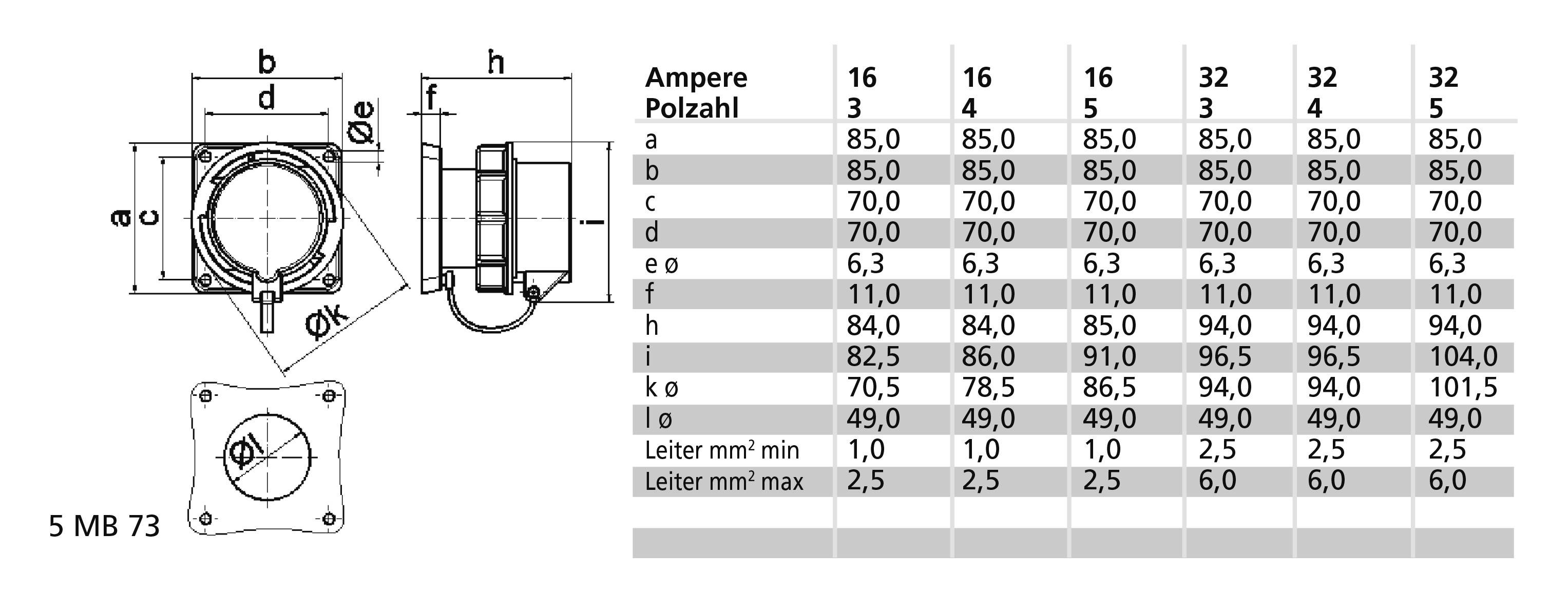

Technický výkres a tabuľka rozmerov pre elektrické konektory. Diagram znázorňuje detaily pripojenia; tabuľka uvádza rozmery podľa ampérov a počtu pólov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (223,58 € / kus)

223,58 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Počet palíc: 5
Nastavenie času: 6 h
Identifikačná farba: zelená
Číslo RAL: 6031
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Prevedenie: pripájacia zástrčka
Fázový menič: nie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno

Kategória výrobku: CEE zástrčka

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147251 Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147251 Bals Elektrotechnik 2894 2894 CEE zástrčka, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Zástrčka, rovná verzia TN
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: bronzovo zelená RAL 6031-F9
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: iný
Farba prístroja: Bajonetový krúžok bronzovo zelená RAL 6031-F9, golier bronzovo zelená RAL 6031-F9, kryt krytu bronzovo zelená RAL 6031-F09, puzdro bronzovo zelená RAL 6031-F9
Výška zariadenia: 93 mm, šírka zariadenia: 86,5 mm, hĺbka zariadenia: 82 mm
Vertikálny rozmer príruby: 85 mm, horizontálny rozmer príruby: 85 mm
Zvislá rozteč vrtov: 70 mm, vodorovná rozteč vrtov: 70 mm
Ďalšie technické vlastnosti: S uzatvárateľnou kapucňou
Typové číslo VG: VG 96919 AP 001
