Benning 10236769 sada inštalačných testerov, 10236769, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Tester inštalácie IT 200 (044106)
- Hmotnosť: 1.6 kg
- Test nízkeho odporu: 0,01 Ω - 2000 Ω
- Izolačný odpor (50/100/250/500/1000V): 10kΩ - 1000MΩ
- Impedancia linky: 0,01Ω - 10kΩ
- Pokles napätia: 0,1 % - 100 %
- Impedancia slučky: 0,01Ω - 10kΩ
- Skratový prúd: 0,01A - 200kA
- Kontinuita: 7mA
- Napätie: 1V - 550V
- Typ displeja: digitálny
- Rozsah merania (VDE): impedancia vedenia, impedancia slučky, izolačný odpor, napätie, frekvencia, prúd
- Kategória merania: CAT III 600V, CAT IV 300V
- Rozmer produktu, šírka: 111 mm
- Rozmer produktu, výška: 165 mm
- Rozmer produktu, dĺžka: 52 mm
- Rozhrania: USB, RS232
- Špeciálne vlastnosti testovacieho zariadenia VDE: s farebným dotykovým displejom, test RCD/FI

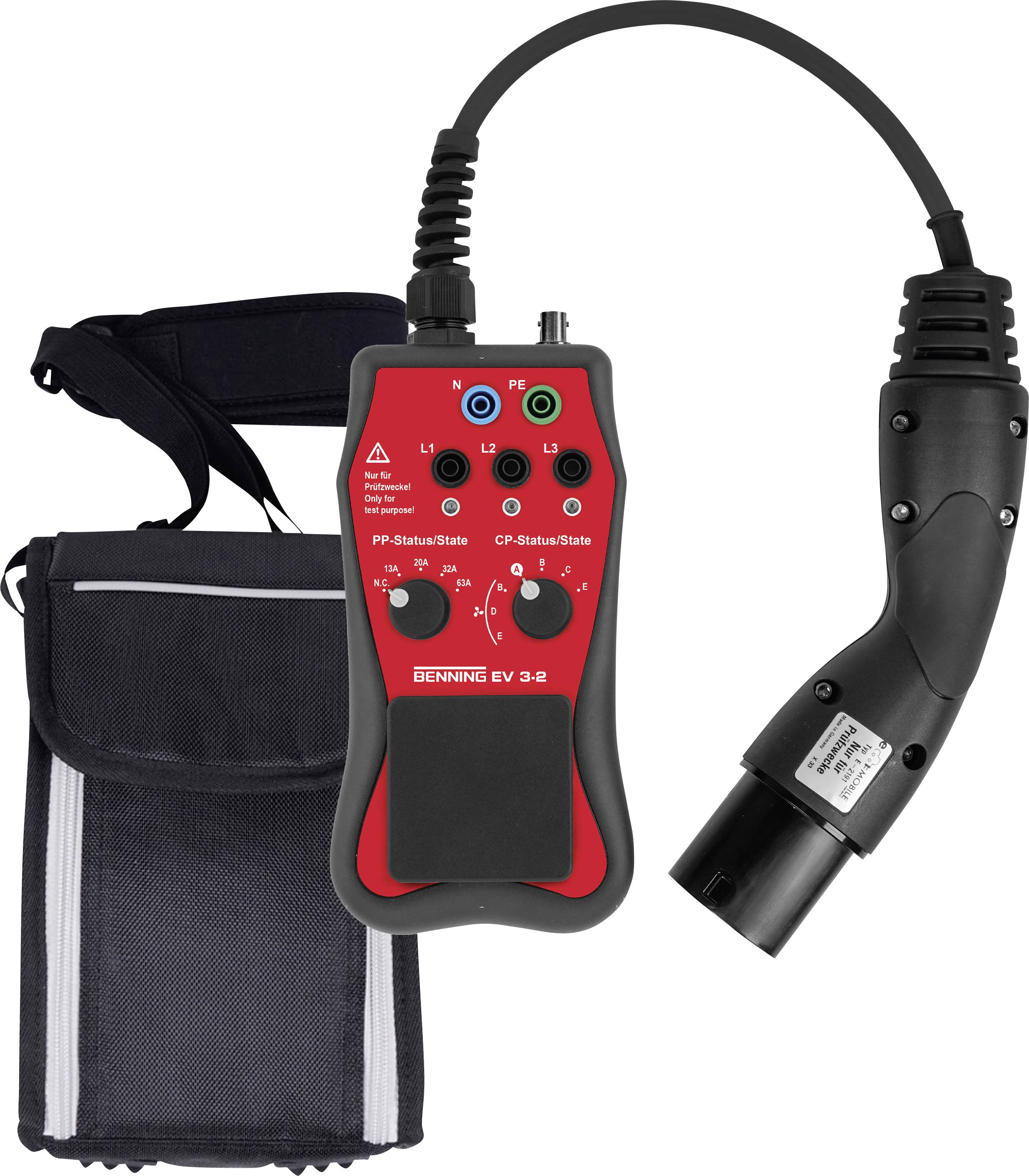

- Merací adaptér (044169)
- Hmotnosť: 0.82 kg
- Kategória merania: CAT II 300 V
- Rozmer produktu, šírka: 100 mm
- Rozmer produktu, výška: 70 mm
- Rozmer produktu, dĺžka: 200 mm
- Maximálna barometrická výška: 3000 m
- Prevádzková teplota: 0 až +40 °C
- Teplota okolia: -10 až +70 °C
- Dĺžka skúšobného vedenia: 0,3 m
- Vstupné napätie: 1-fázové: Do 250 V 3-fázové: Do 430 V
- Frekvencia: 50/60Hz
- Maximálny testovací prúd: 40A (10ms) periodická prevádzka
- Trieda ochrany: II (dvojitá izolácia)
- Stupeň znečistenia: 2
- Trieda ochrany: IP 40
- BNC konektor
- Odpor BNC krytu voči PE: 100 kΩ
- Odpor BNC kontaktu voči CP: 100 kΩ
- Chyba amplitúdy -2 %
- Kategória výrobku
sada inštalačných testerov
bez certifikátu
- Kategória merania
CAT IV 300 V
- Rozhranie
USB
- Rozmer.
(d x š x v) 52 x 111 x 165 mm
- Hmotnosť
1.6 kg
- Rozsah merania VDE
impedancia vedenia
- Displej
digitálny
- Presnosť
-2 %
- Šírka
111 mm
- V
165 mm
- Dĺžka
52 mm
- Priebeh skúšky
automatický
- Napájanie VDE
napájané akumulátorom
- Pamäť (VDE)
áno
- Typ
10236769
- Vlastnosti
s farebnou dotykovou obrazovkou
Na stiahnutie
Datasheet
Datasheet 2987782 Benning 10236769 sada inštalačných testerov, 10236769, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2987782 Benning 10236769 sada inštalačných testerov, 10236769, EN a DE menu
Informácie
Zhrnutie testu 2987782 Benning 10236769 sada inštalačných testerov, 10236769, EN a DE menu
Bezpečnostný list
Bezpečnostný list 2987782 Benning 10236769 sada inštalačných testerov, 10236769, EN a DE menu
Popis

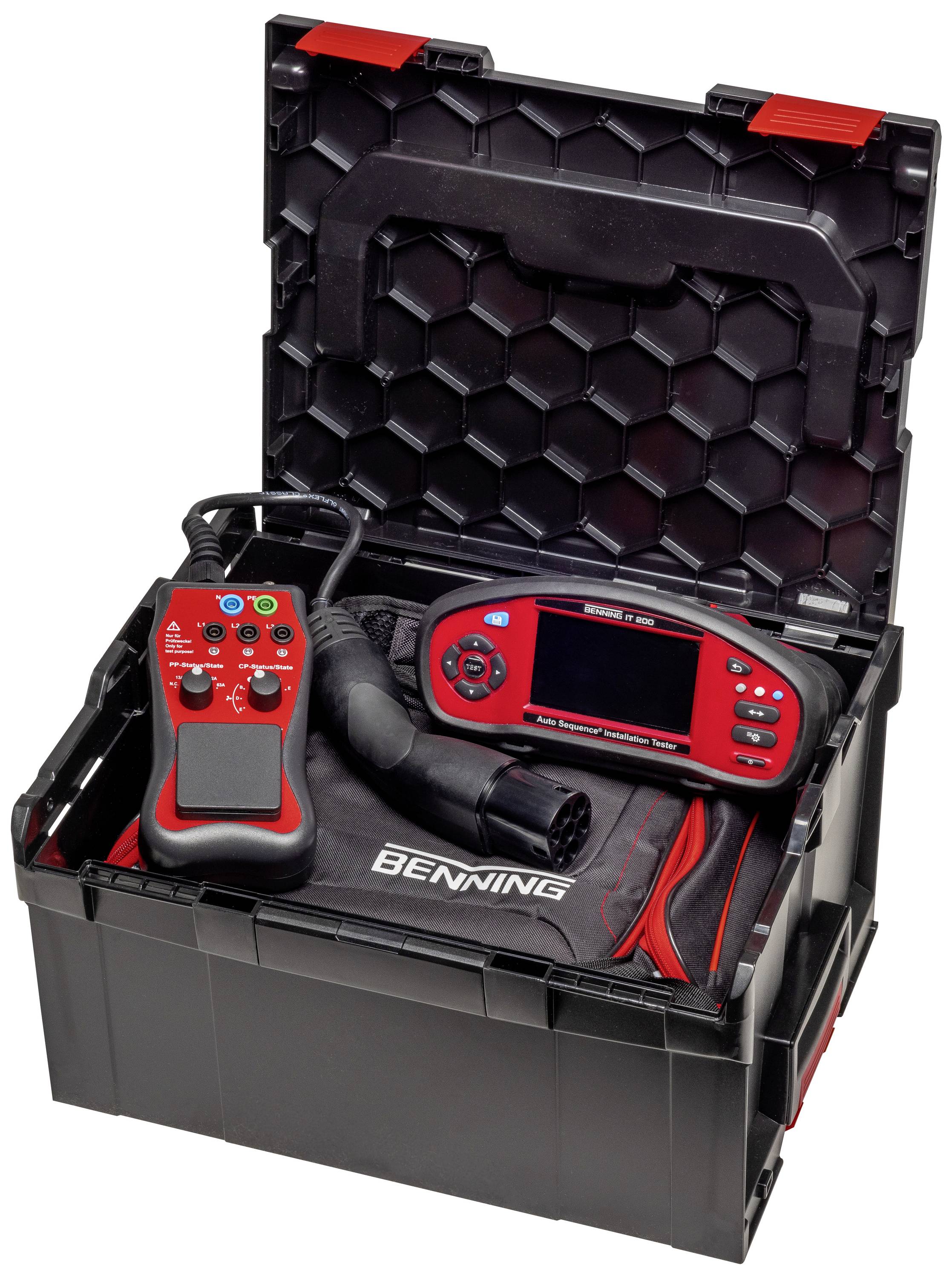

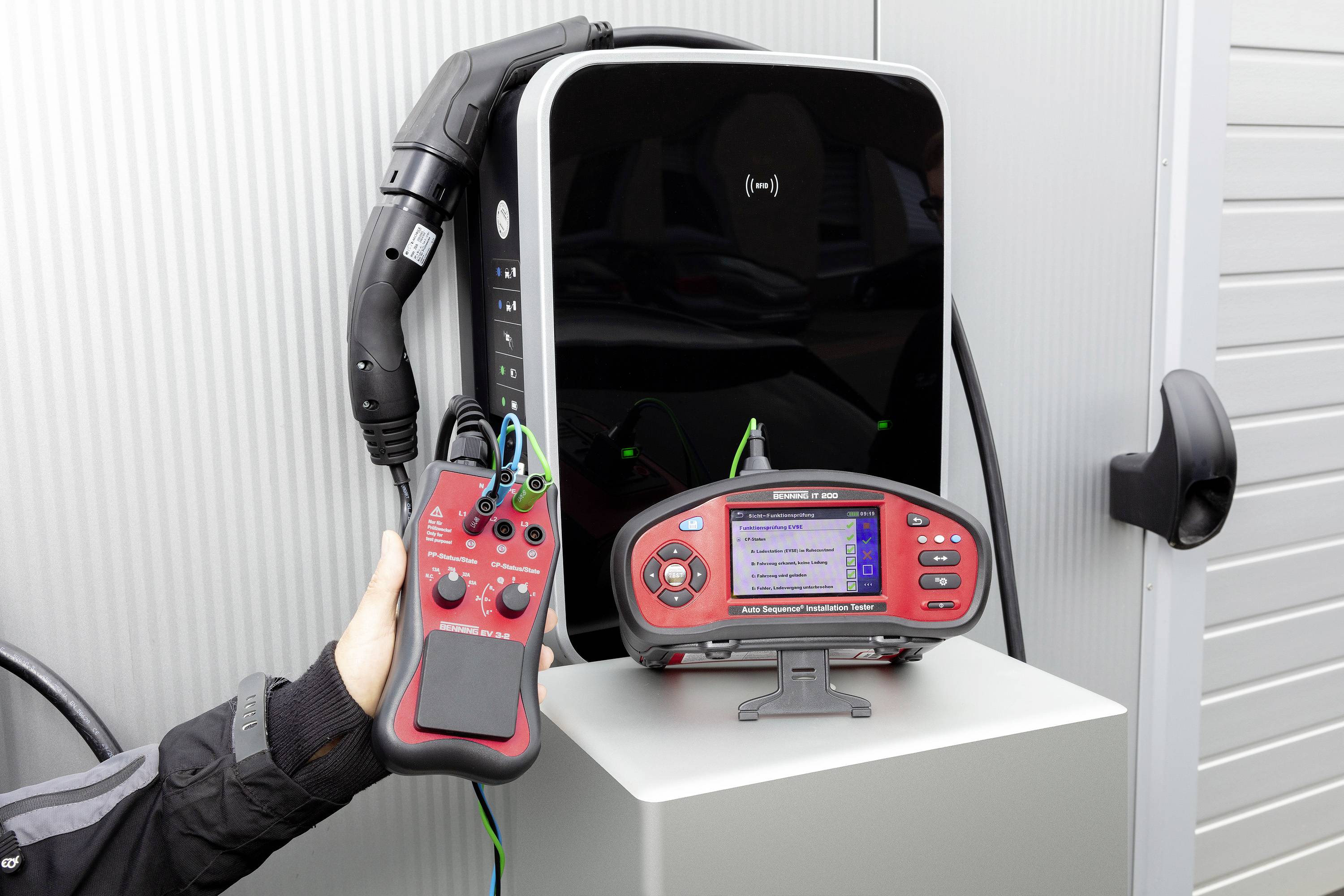

BENNING SET na testovanie stacionárnych systémov a nástenných boxov je ideálny pre moderného elektrikára. Táto kombinácia umožňuje testovanie elektrických systémov a nabíjacích staníc EV (wallboxov) v súlade s normami. Vaše zariadenia uložené v praktickom L-Boxx® sú bezpečne zabalené.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Tester inštalácie IT 200 (044106)
- Ovládanie cez 4,3" farebný dotykový displej a tlačidlá
- Individuálne testy a predprogramované merania Auto-Sequence®
- Automatické testy stlačením tlačidla (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Manažér zákaziek pre správu testovacích zákaziek, tvorba komplexných systémových štruktúr vrátane plánovaných meraní
- Veľká pamäť nameraných hodnôt na 8 GB SD karte
- Testovacia zástrčka Commander pre zásuvku s ochranným kontaktom s dobrým/zlým displejom
- Prípojka pre snímač čiarových kódov na identifikáciu meraného bodu
- Online monitor napätia na monitorovanie testovacích spojení
- Bezplatné aktualizácie firmvéru
- výkonný 4400 mAh Li-ion akumulátor
- Funkcia nabíjania batérie integrovaná v zariadení
- Protokolový softvér BENNING PC-Win IT 130-200
- Vytvorenie a prenos rozsiahlych systémových štruktúr do BENNING IT 200 na efektívne počiatočné a opakované testovanie
- Sťahovanie a zaznamenávanie meraní pre elektrické systémy a e-nabíjacie stanice (wallboxy)
- podporuje import údajov a existujúce funkcie BENNING IT 130
- Funkcia exportu testovacích údajov
- Možnosť viacerých inštalácií bez dodatočných nákladov
- bezplatné aktualizácie softvéru
- Dotykové napätie
- TRUE RMS napätie
- PE rezistor pod sieťovým napätím (3-vodičová metóda)
- Štandardné a oneskorené (S) testovanie ističa RCD (typ AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD a PRCD), AUTO Test, čas vypnutia, vypínací prúd ( rampa)
Rozsah dodávky
- BENNING PV-Win IT 130-200 protokolový softvér cez odkaz na stiahnutie a kalibračný certifikát
- Tester inštalácie BENNING IT 200 (044106)

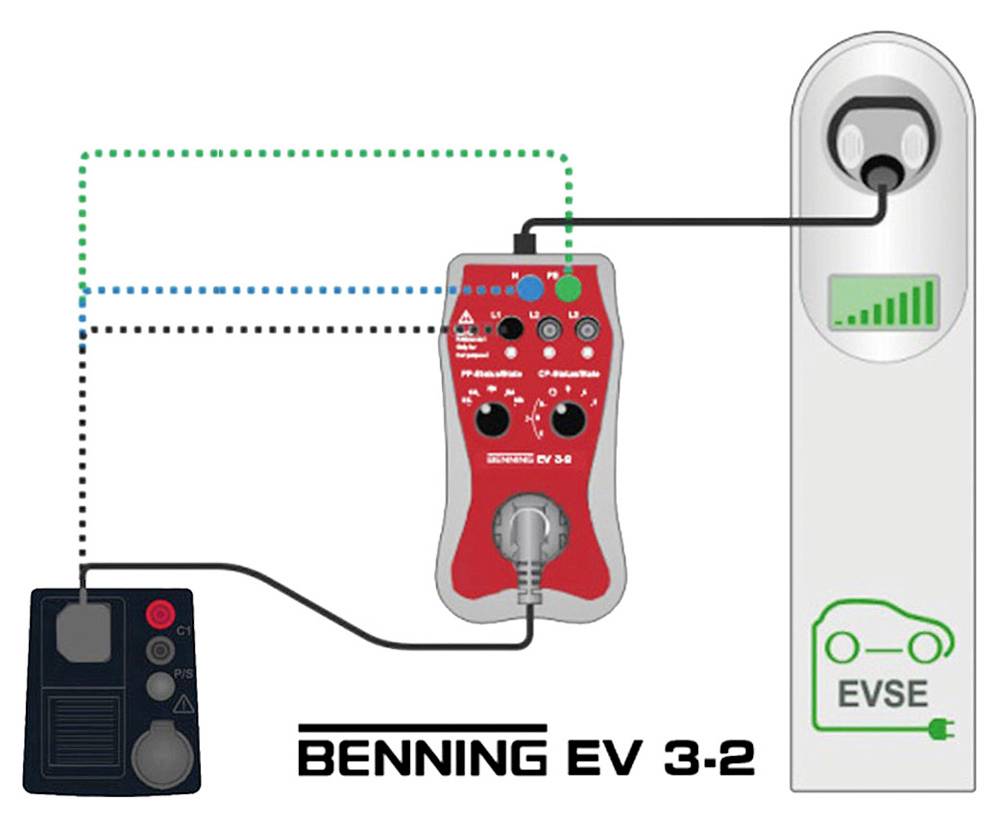

- Testovací adaptér BENNING EV 3-2 (044169)
- BENNING L-Boxx® 238 (10236016)
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
