Benning 10236771 sada prístrojových testerov, 10236771, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Tester zariadení BENNING ST 760+ SET (050335)
- Typ displeja: digitálny (LCD)
- Rozsah merania (VDE): odpor ochranného vodiča, izolačný odpor, ekvivalentný zvodový prúd, prúd ochranného vodiča, dotykový prúd, napätie, prúd, výkon, zdanlivý výkon, zaťažovací prúd, zvodový prúd pacienta, test PRCD (2-pólový, 3-pólový , PRCDS, PRCDS+, PRCDK), test RCD ( AC, A, F, B, B+), špičková a skutočná efektívna hodnota napätia naprázdno pre zváračky
- Kategória merania: CAT II 300 V
- Rozmer produktu, šírka: 330 mm
- Rozmer produktu, výška: 165 mm
- Rozmer produktu, dĺžka: 405 mm
- Postup testu: automatický, manuálny
- Rozhrania: USB, Bluetooth®, LAN, WLAN (802.11b/g), slot na SD kartu, mini-USB
- Ochranný druh IP67
- Napätie: napájané zo siete
- Špeciálne vlastnosti testovacieho zariadenia VDE: s farebným dotykovým displejom vrátane puzdra
- MA 4 CEE merací adaptér (044162)
- Hmotnosť: 4200 g
- Rozmer produktu, šírka: 410 mm
- Rozmer produktu, výška: 170 mm
- Rozmery výrobku, hĺbka: 350 mm
- Kategória výrobku
sada prístrojových testerov
bez certifikátu
- Kategória merania
CAT II 300 V
- Rozhranie
WLAN (802.11 b/g)
LAN
slot na SD karty
RJ45
Bluetooth®
4x USB A
USB
mini USB
- Rozmer.
(d x š x v) 405 x 330 x 165 mm
- Hmotnosť
4200 g
- Rozsah merania VDE
náhradné výbojový prúd
- Norma DIN
DIN EN 60974
- Displej
digitálny (LCD)
- Šírka
330 mm
- V
165 mm
- Dĺžka
405 mm
- Priebeh skúšky
manuálny
automatický
- Napájanie VDE
napájanie z el. siete
- Pamäť (VDE)
áno
- Typ
10236771
- Vlastnosti
vr. kufra
s farebnou dotykovou obrazovkou
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2987783 Benning 10236771 sada prístrojových testerov, 10236771, EN a DE menu
Popis
Test zariadenia BENNING SET je ideálny, keď sa vyžaduje testovanie 1- a 3-fázového prenosného zariadenia. Priama kombinácia a koordinácia zaisťuje jednoduchú obsluhu. Databázy zariadení a výsledky testov je možné preniesť do softvéru rôznymi spôsobmi a potom sú k dispozícii na vyhodnotenie, štatistiku a dokumentáciu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Tester zariadení BENNING ST 760+ SET (050335)
- Testovanie mobilných PRCD a typu AC/A/F/B/B+
- Testovanie 3-fázových spotrebičov pomocou voliteľných meracích adaptérov
- Voliteľne sú k dispozícii ďalšie meracie adaptéry
- Brilantný 7-palcový farebný dotykový displej (o 35 % väčšie používateľské rozhranie) s inovatívnymi funkciami ponuky pre jednoduché a efektívne počiatočné testovanie/vytváranie nových testovacích položiek
- Funkcie inteligentného menu: Individuálne prispôsobiteľné šablóny zariadení (24 šablón na testovací štandard) na rýchle vytváranie testovacích položiek pomocou jediného stlačenia klávesu, funkcia Auto-ID na automatické zvyšovanie identifikačného čísla (ID) pri vytváraní nových testovacích položiek, individuálne cez ON /OFF -Posuvník, ktorý možno zobraziť údaje o zariadení pre optimalizovanú manipuláciu a použitie EUP
- Ponuka Obľúbené pre priamy skok na často používané podponuky
- Softkey klávesnica (QWERTY), grafické polia popisujú preddefinované funkcie
- Automatická a manuálna testovacia sekvencia s dobrým/zlým zobrazením
- Kompletnú databázu testovacích objektov vrátane histórie testov je možné uložiť na SD kartu
- Dizajn rozhrania WLAN, Bluetooth, 4 x USB typu A, 1 x mini-USB, 1 x RJ 45, 1 x slot na SD kartu
- Bezplatná aktualizácia firmvéru
- Používateľské rozhranie s podporou batérie, napr. B. v prípade výpadku napájania možný transport z miesta testovania na miesto testu, prístup na SD kartu
- Súprava prístrojov na testovanie elektrických prístrojov/pracovných zariadení podľa DIN VDE 0701-702, DGUV predpis 3, BetrSichV, zváracích prístrojov podľa VDE 0544-4, DIN EN 60974-4 a medicínsko-elektrických prístrojov podľa DIN VDE 0751-1, DIN EN 62353 typ B, BF, CF, nemocničné/opatrovateľské lôžka
- Zobrazte graficky
- Limitné zobrazenie áno
- Merania: Rozsah merania izolačného odporu 0,1 MOhm - 100 MOhm (menovité skúšobné napätie 100 V - 1000 V, nastaviteľné)
- Rozsah merania odporu ochranného vodiča 0,05 Ohm - 10 Ohm (testovací prúd 600 mA/10A)
- Náhradný zvodový prúd
- Rozdielový prúd
- Priame meranie
- Ochranný vodič/dotykový prúd 0,03 mA - 25 mA
- Meranie prúdu spotrebiteľa
- Meranie výkonnosti
- Funkčný test V/A/W v metóde merania skutočnej efektívnej hodnoty True RMS
- Testovanie mobilných PRCD, ako sú PRCD-S/-S+/-K a typu AC/A/F/B/B+
- Testovanie 3-fázových spotrebičov pomocou voliteľných meracích adaptérov
- Voliteľne sú k dispozícii ďalšie meracie adaptéry
- Kontrola predlžovacích káblov
- Napätie naprázdno a kontaktný prúd zváracieho obvodu
- Zvodový prúd zariadenia, zvodový prúd z použitých častí typu B, BF a CF
- Špeciálne vlastnosti: Brilantný 7-palcový farebný dotykový displej (o 35 % väčšie používateľské rozhranie) s inovatívnymi funkciami ponuky pre jednoduché a efektívne počiatočné testovanie/vytváranie nových testovacích položiek
- Funkcie inteligentného menu: Individuálne prispôsobiteľné šablóny zariadení (24 šablón na testovací štandard) na rýchle vytváranie testovacích položiek pomocou jediného stlačenia klávesu, funkcia Auto-ID na automatické zvyšovanie identifikačného čísla (ID) pri vytváraní nových testovacích položiek, individuálne cez ON /OFF -Posuvník, ktorý možno zobraziť údaje o zariadení pre optimalizovanú manipuláciu a použitie EUP
- Ponuka Obľúbené pre priamy skok na často používané podponuky
- Softkey klávesnica (QWERTY), grafické polia popisujú preddefinované funkcie
- Automatická a manuálna testovacia sekvencia s dobrým/zlým zobrazením
- Kompletnú databázu testovacích objektov vrátane histórie testov je možné uložiť na SD kartu
- Dizajn rozhrania WLAN, Bluetooth, 4 x USB typu A, 1 x mini-USB, 1 x RJ 45, 1 x slot na SD kartu
- Pripojenie tlačiarne USB-A
- Bezplatná aktualizácia firmvéru
- Používateľské rozhranie s podporou batérie, napr. B. v prípade výpadku napájania možný transport z miesta testovania na miesto testu, prístup na SD kartu
- Aktívne testovanie
- Pasívne testovanie
- Alternatívna metóda
- Metóda diferenciálneho prúdu
- Priama metóda
- Meranie napätia
- MA 4 CEE merací adaptér (044162)
- Adaptérové puzdro na aktívne a pasívne testovanie 1- a 3-fázových zariadení CEE a predlžovacích káblov CEE v kombinácii s testermi zariadení.
- Merací adaptér vám uľahčí prácu pri kontrole prenosných zariadení. Vďaka svojej robustnej konštrukcii je obzvlášť vhodný na použitie v priemyselnom prostredí. Jednoduchá manipulácia umožňuje užívateľovi efektívne a rýchlo pracovať s meracím adaptérom. Môžete testovať zariadenia a predlžovacie káble, ktoré majú nasledujúce konektory podľa IEC 60309-1.
- CEE zástrčka:
- 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
- 16A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE, 6h
- 32A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE; 6h
- Merací adaptér je vhodný na pripojenie k testerom zariadení:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Zariadenia tretích strán

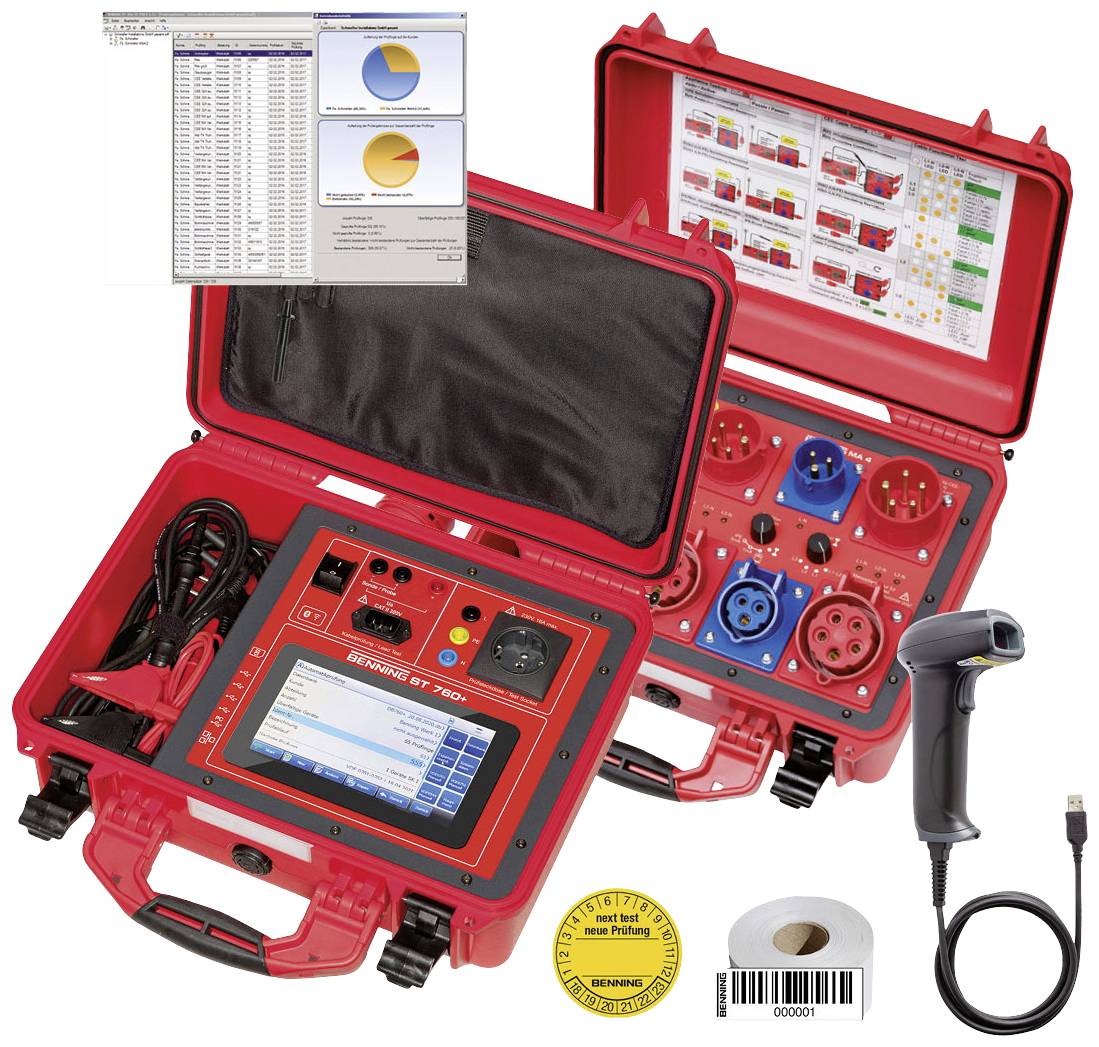

Rozsah dodávky
- Nastaviť rozsah dodávky:
- Tester zariadení BENNING ST 760+ SET (050335)
- BENNING MA 4 CEE merací adaptér (044162)
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
