Bicker Elektronik UPSIC-1205D UPS do lišty

DC-UPS zariadenie od Bicker.de s RS232 portom, zelenými vstupmi a výstupmi pre RL, PBR, IN+, IGN a OUT+ pripojenia.

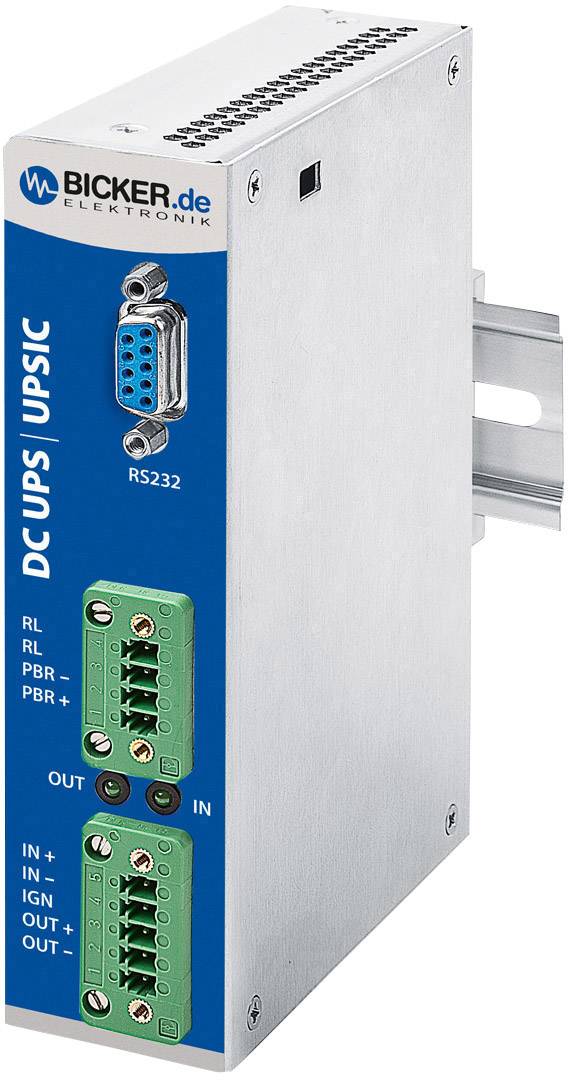

Zariadenie 'DC USV UPSIC' od Bicker Elektronik s RS232 rozhraním a viacerými zelenými svorkami pre vstupy a výstupy.

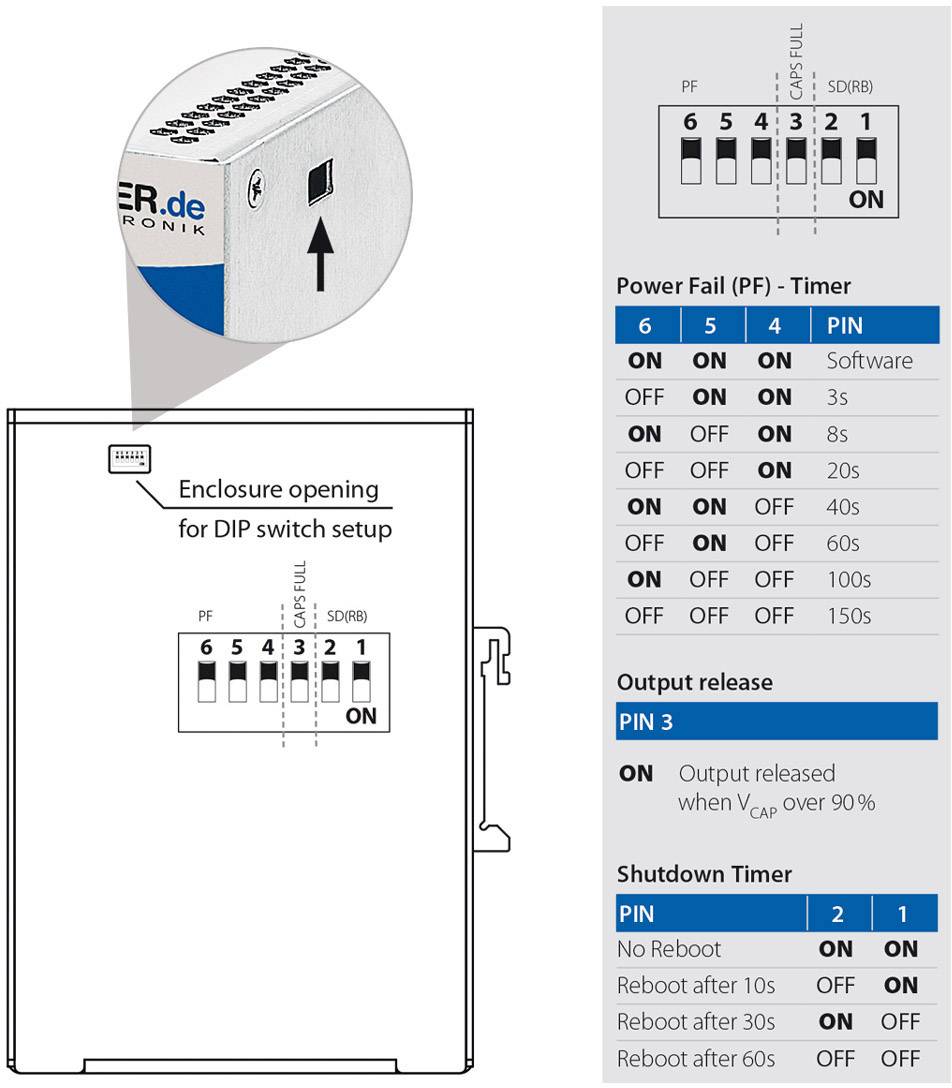

'Úzky strieborný elektronický prepínač so zameraním na konfiguráciu DIP prepínača. Tabuľka zobrazuje nastavenia: Zlyhanie napájania, Uvoľnenie výstupu, Časovač vypnutia. Návod je vložený do obrázka.'

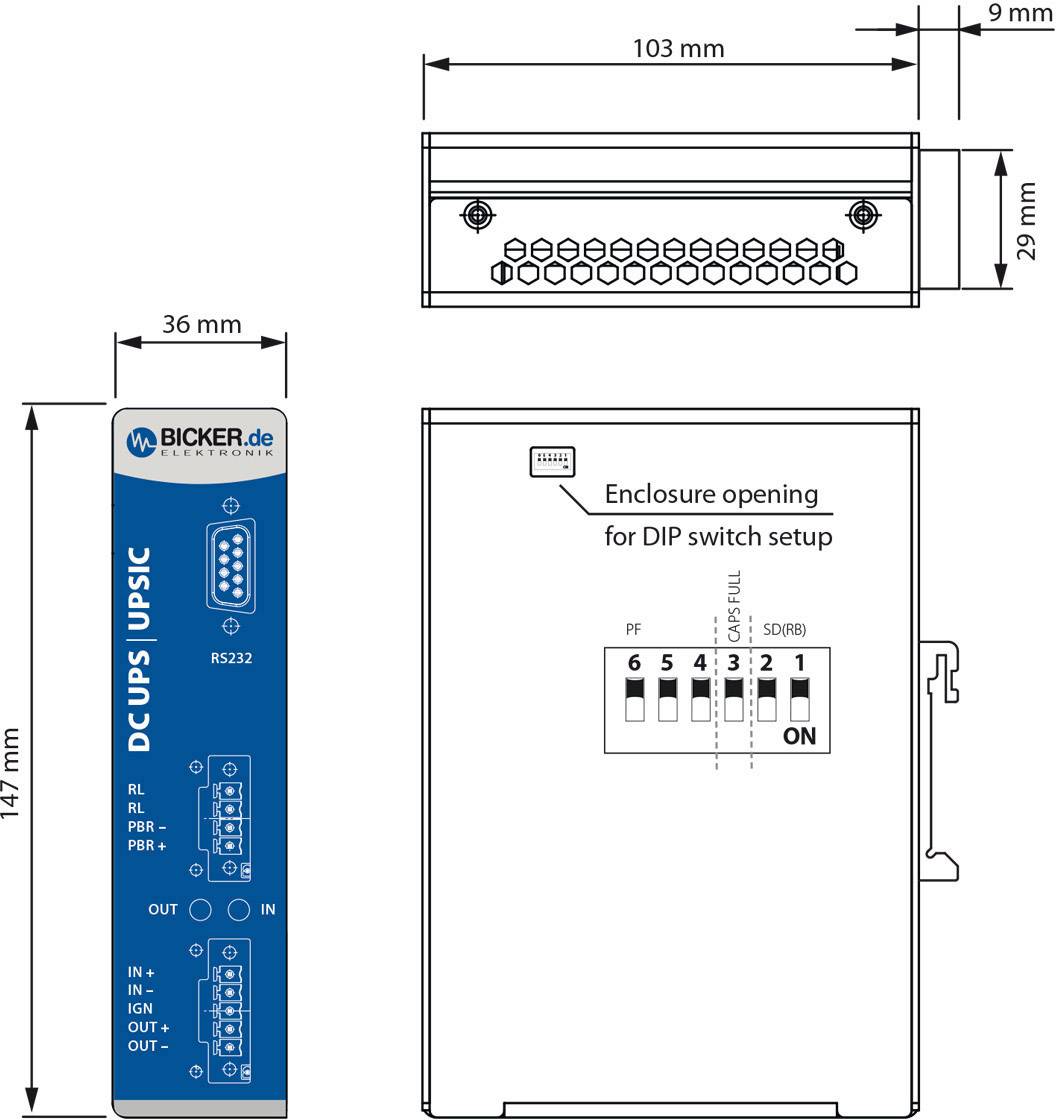

Čelný pohľad a rozmery DC-UPS modulu s rozhraním, konektormi a konfiguračnými DIP prepínačmi.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (251,22 € / kus)

251,22 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

DC UPS s bezúdržbovými SuperCaps (DIN lišta)

Hlavné benefity

Kompaktný kryt na DIN lištu
Reštartujte funkciu
Prevádzka UPS na hostiteľovi je možná bez softvéru

Technické parametre

Výstupné napätie: 60 W
Prevádzka batérie na výstupnom napätí 12 VDC ± 2% regulované
Výstupné napätie normálna prevádzka Vin - 0,3 V pri 100% záťaži
Zvlnenie výstupu ≤ 30 mV
Účinnosť zálohovania 97% (VSupercaps 9,5 V, Iout 2,5 A)
Nabíjací prúd v závislosti od zaťaženia do 6,2 A CC (VSupercap)
Postup načítania CC / CV
Typ úložného priestoru Supercaps 4x 100 F
Čas načítania<60 sekúnd pri maximálnom nabíjacom prúde @ 4 000 F
Ochrana Nadprúdová ochrana - NIE JE LATCH
Aktívna ochrana proti obrátenej polarite
Bezpečnosť / EMC CE
Teplotná prevádzka: -20 ... + 70 ° C / skladovanie: -20 ... + 70 ° C
Prevádzková vlhkosť: 10 ... 85% RH, bez kondenzácie / skladovania: 10 ... 90% RH, bez kondenzácie.

Kategória výrobku: UPS do lišty

Vstupné napätie (max.): 16

Vstupné napätie (min.): 11.6

Rozmer.: (š x v x h) 36 x 147 x 103 mm

Výstupný prúd: 5 A

Vstupný prúd: 5,8 nom.

Hmotnosť: 367

Šírka: 36 mm

V: 147 mm

Hĺbka: 103 mm

Typ: UPSIC-1205D

Na stiahnutie

Datasheet

Datasheet 1986075 Bicker Elektronik UPSIC-1205D UPS do lišty

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1986075 Bicker Elektronik UPSIC-1205D UPS do lišty

Popis

UPSIC-1205D v kompaktnom kryte na DIN lištu spoľahlivo chráni pripojené záťaže pred kolísaním a prerušením napájacieho napätia. Bezúdržbové superkappy zaisťujú extrémne vysokú stabilitu cyklu a krátke doby nabíjania. Vďaka inteligentnému zdieľaniu energie nemusí byť zdroj na načítanie superkapsov príliš veľký. UPSIC-1205D navyše ponúka aktívnu ochranu proti obrátenej polarite, signál zlyhania napájania prostredníctvom reléového kontaktu a bezplatný softvér s funkciou časovača. Integrovaná funkcia reštartu umožňuje reštart systému, ak sa vstupné napätie vráti počas vypnutia alebo v inom čase. Funkcia štartu sa dá aktivovať prostredníctvom systému BIOS, keď je prítomné vstupné napätie. Okrem toho je možné nastaviť dip prepínač tak, že výstup UPS je aktivovaný iba vtedy, keď kondenzátory dosiahli viac ako 90% svojho náboja. UPS môže byť prevádzkovaná aj na hostiteľovi bez softvéru.

Tento text bol preložený strojovo.

Prevedenie

Regulované napätie počas operácie zálohovania Bezúdržbové superkopy ako ukladanie energie Vysoká stabilita cyklu 500 000 čas nabíjania 60 sekúnd pri maximálnom nabíjacom prúde Rozšírený teplotný rozsah -20 ... + 70 ° C Aktívna ochrana proti reverznej polarite Signál výpadku napájania cez kontakt relé / rozhranie RS232 Inteligentné rozdelenie nabíjacích prúdov Funkcia reštartu Uvoľnenie výstupu z 90% superkapacitnej kapacity
