Bicker Elektronik UPSIC-2403D UPS do lišty

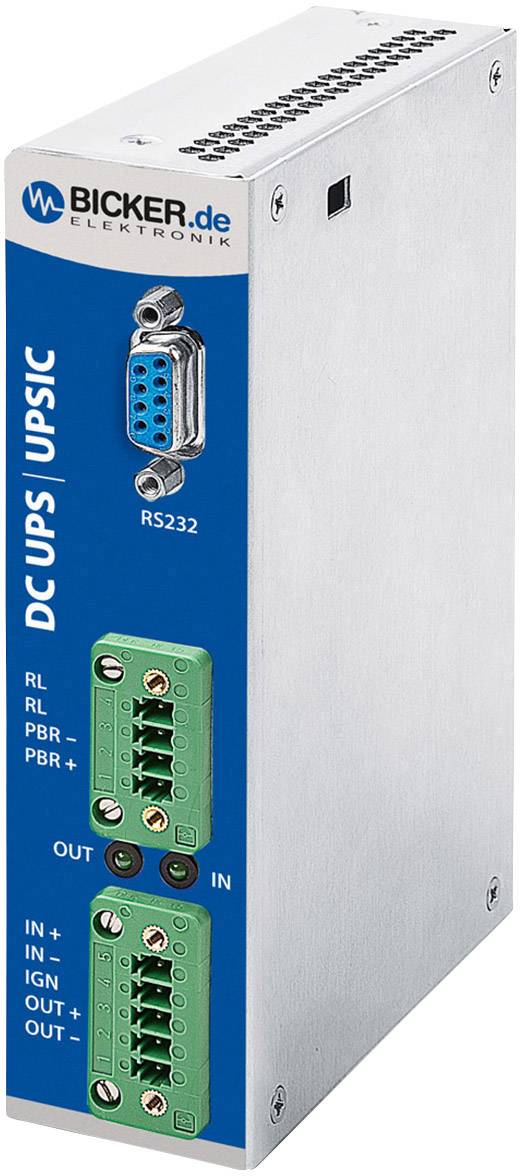

Strieborná DC-UPS jednotka s RS232 rozhraním a zelenými vstupnými/výstupnými svorkami od spoločnosti Bicker Elektronik.

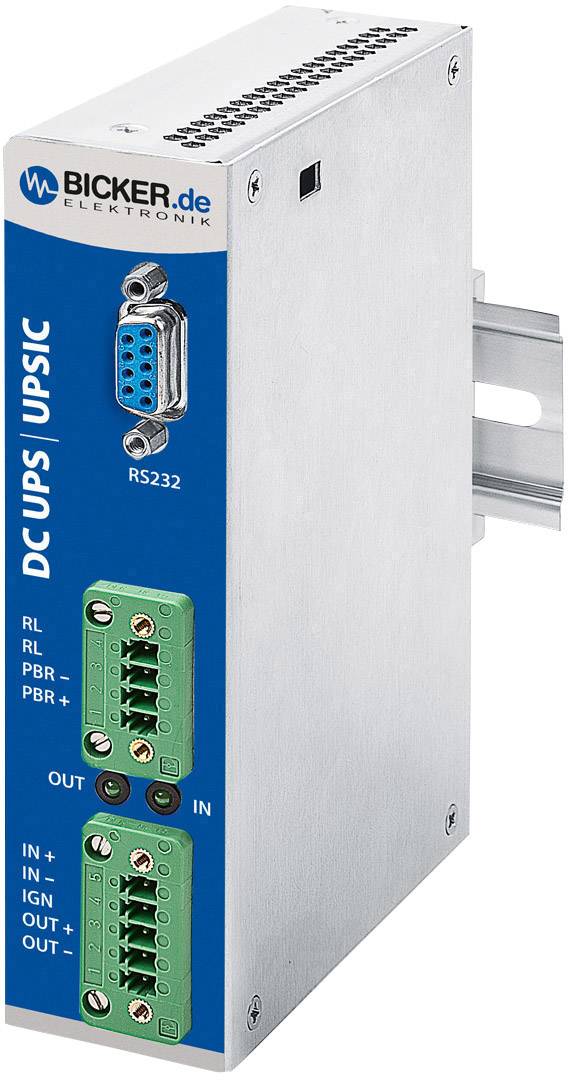

Priemyselný DC-UPS modul s modrou prednou stranou a strieborným krytom, vybavený rozhraním RS232 a zelenými svorkami.

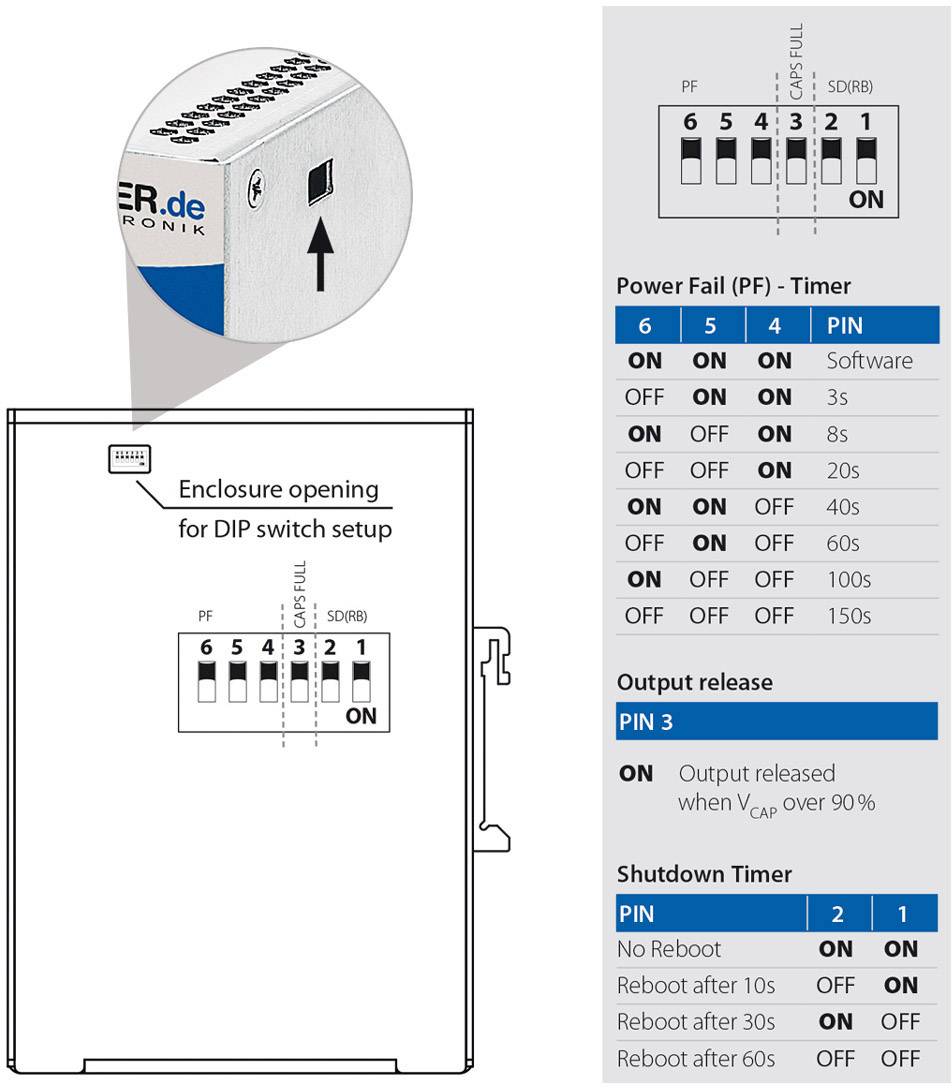

Obrázok elektronického zariadenia s detailným pohľadom na DIP prepínače pre nastavenie. Tabuľka zobrazuje nastavenia pre výpadok napájania, uvoľnenie výstupu a časovač vypnutia.

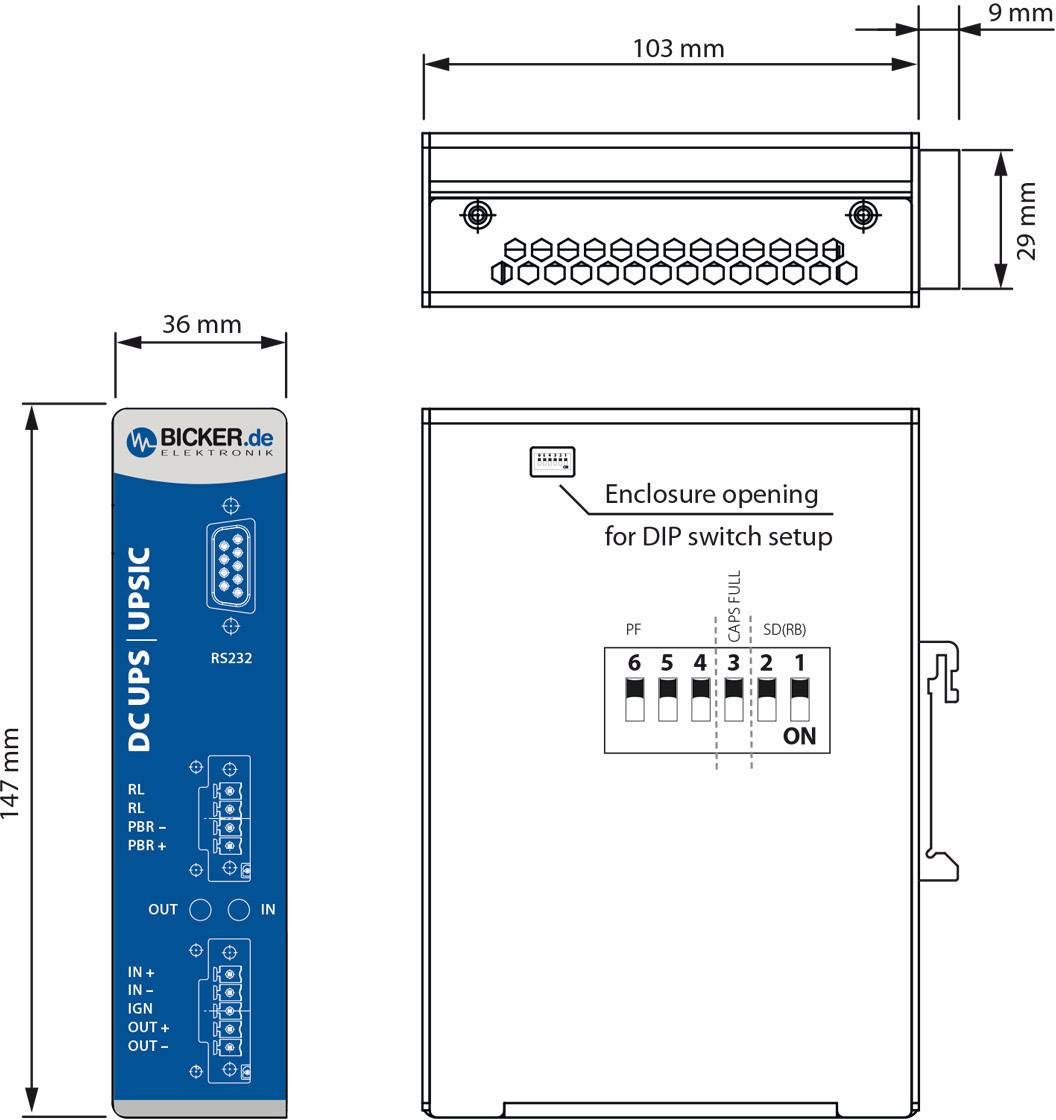

Technický výkres DC UPS UPSIC od spoločnosti Bicker.de s rozmermi: výška 147 mm, šírka 36 mm. Bočný pohľad zobrazuje zapojenie konektorov a DIP prepínače.

1/4

Datasheety: (PDF)

Doručenie: St 16. 9.

Počet

Celkom (259,35 € / kus)

259,35 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

DC UPS s bezúdržbovými SuperCaps (DIN lišta)

Bezúdržbové superkappy na ukladanie energie
Inteligentné zdieľanie záťaže
Prevádzka UPS na hostiteľovi je možná bez softvéru

Technické parametre

Prevádzka výstupného napätia na batérii je regulovaná na 24 VDC ± 2%
Výstupné napätie normálna prevádzka Vin-0,2 V pri 100% záťaži
Zvlnenie výstupu ≤40 mV
Účinnosť 94% (VSupercap 9,5 V, Iout 1,25 A)
Nabíjací prúd až 6,2 A CC (VSupercap) v závislosti od zaťaženia
Metóda nabíjania CC / CV
Typ úložného priestoru Supercaps 4x 100 F
Čas nabíjania 60 sekúnd pri maximálnom nabíjacom prúde @ 4x 100 F
Ochrana Nadprúdová ochrana - NIE JE LATCH
Aktívna ochrana proti obrátenej polarite
Bezpečnosť / EMC CE
Teplotná prevádzka: -20 ... + 70 ° C / skladovanie: -20 ... + 70 ° C
Prevádzková vlhkosť: 10 ... 85% RH, bez kondenzácie / skladovania: 10 ... 90% RH, bez kondenzácie.

Kategória výrobku: UPS do lišty

Menovitý výkon: 70 W

Vstupné napätie (max.): 30

Vstupné napätie (min.): 22.5

Rozmer.: (š x v x h) 36 x 147 x 103 mm

Výstupný prúd: 3 A

Vstupný prúd: 3,5 A

Šírka: 36 mm

V: 147 mm

Hĺbka: 103 mm

Typ: UPSIC-2403D

Na stiahnutie

Datasheet

Datasheet 1986076 Bicker Elektronik UPSIC-2403D UPS do lišty

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1986076 Bicker Elektronik UPSIC-2403D UPS do lišty

Popis

UPSIC-2403D v kompaktnom kryte na DIN lištu spoľahlivo chráni pripojené záťaže pred kolísaním a prerušením napájacieho napätia. Bezúdržbové superkappy zaisťujú extrémne vysokú stabilitu cyklu a krátke doby nabíjania. Vďaka inteligentnému zdieľaniu energie nemusí byť zdroj na načítanie superkapsov príliš veľký. Okrem toho ponúka UPSIC-2403D aktívnu ochranu proti obrátenej polarite, signál zlyhania napájania prostredníctvom reléového kontaktu a bezplatný softvér s funkciou časovača. Integrovaná funkcia reštartu umožňuje reštart systému, ak sa vstupné napätie vráti počas vypnutia alebo v inom čase. Funkcia štartu sa dá aktivovať prostredníctvom systému BIOS, keď je prítomné vstupné napätie. Okrem toho je možné nastaviť dip prepínač tak, že výstup UPS je aktivovaný iba vtedy, keď kondenzátory dosiahli viac ako 90% svojho náboja. UPS môže byť prevádzkovaná aj na hostiteľovi bez softvéru.

Tento text bol preložený strojovo.

Prevedenie

Regulované napätie počas zálohovania Vysoká stabilita cyklu 500 000 nabíjacích časov 60 sekúnd pri maximálnom nabíjacom prúde Rozšírený teplotný rozsah -20 ... + 70 ° C Kompaktné puzdro na DIN lište Aktívna ochrana proti prepólovaniu Signál výpadku napájania cez kontakt relé / rozhranie RS232 Inteligentné rozdelenie nabíjacích prúdov Reštart Funkčné uvoľnenie výstupu z 90% kapacity superkapacity
