Name: binder 09 0040 00 05 09 0040 00 05-20 prírubová zásuvka, 1 ks
Brand: binder
SKU: 3214459
Availability: BackOrder

Kruhová kovová súčiastka so skrutkovým závitom a plastovou vložkou, pravdepodobne spojovacie prvok alebo adaptér.

Technický výkres konektora s rozmermi: Priemer 42,5, celková dĺžka 19, vnútorný rozmer 13,2. Varianty: 3+5-pólový, 7-pólový, 12-pólový.

Pinové obsadenie okrúhleho 5-pinového DIN konektora: Hore v strede pin 3, vľavo hore pin 2, vpravo hore pin 4, vľavo dole pin 1, vpravo dole pin 5.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 28. 10.

75 Ks

Počet

Celkom (38,99 € / kus)

38,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

09 0040 00 05 Séria 691

Prírubová objímka M25
Počet palíc: 5
tienený
spájkovanie
IP40

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0040 00 05

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: hliníková zliatina

: AWG 16

Číslo výrobcu: 09 0040 00 05-20

Pólov: 5

Maximálny prierez: 1.50 mm²

Rozsah prierezov: 1.50 mm² (max)

: IP40

Séria: 691

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Obsah

Počet kontaktov

Kategória výrobku

Menovité napätie

binder 09 0040 00 05 09 0040 00 05-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3214459

Doručenie: St 28. 10.

75 KsConrad Electronic

Tento produkt

10 A

zásuvka, rovná

1 ks

prírubová zásuvka

250 V

Min.: 1

Násobky: 1

38,99 €^*

binder 09 0035 00 03 09 0035 00 03-20 prírubový konektor, 1 ks

Objednávacie číslo:3214457

Doručenie: St 28. 10.

6 KsConrad Electronic

10 A

prírubová zástrčka

1 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

32,99 €^*

binder 09 0039 00 05 09 0039 00 05-20 prírubový konektor, 1 ks

Objednávacie číslo:3214458

Doručenie: St 28. 10.

14 KsConrad Electronic

10 A

prírubová zástrčka

1 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

41,99 €^*

binder 09 0445 00 12 09 0445 00 12-20 konektor kábla, 1 ks

Objednávacie číslo:3215012

Doručenie: St 28. 10.

197 KsConrad Electronic

5 A

zástrčka, rovná

1 ks

konektor kábla

125 V

Min.: 1

Násobky: 1

75,99 €^*

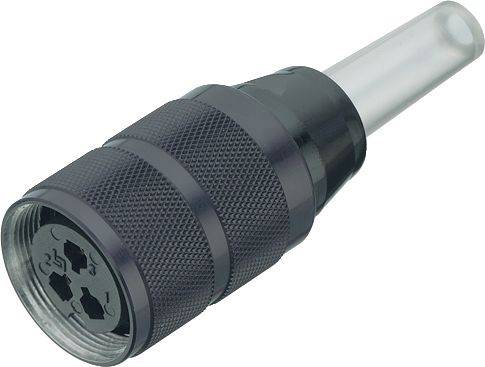

binder 09 0446 00 12 09 0446 00 12-20 káblová skriňa, 1 ks

Objednávacie číslo:3215013

Doručenie: St 25. 11.

Conrad Electronic

5 A

zásuvka, rovná

1 ks

káblová skriňa

125 V

Min.: 1

Násobky: 1

79,99 €^*

binder 09 0448 00 12 09 0448 00 12-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3215015

Doručenie: St 25. 11.

Conrad Electronic

5 A

zásuvka, rovná

1 ks

prírubová zásuvka

125 V

Min.: 1

Násobky: 1

57,99 €^*

binder 09 0035 00 03 prírubový konektor, 20 ks

Objednávacie číslo:2559476

Nie je k dispozícii

Conrad Electronic

10 A

prírubová zástrčka

20 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

359,00 €^*

binder 09 0039 00 05 prírubový konektor, 20 ks

Objednávacie číslo:2559477

Nie je k dispozícii

Conrad Electronic

10 A

prírubová zástrčka

20 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

455,00 €^*

binder 09 0040 00 05 prírubová zásuvka, 20 ks

Objednávacie číslo:2559478

Nie je k dispozícii

Conrad Electronic

10 A

zásuvka, rovná

20 ks

prírubová zásuvka

250 V

Min.: 1

Násobky: 1

419,00 €^*

binder 09 0043 00 07 prírubový konektor, 20 ks

Objednávacie číslo:2559479

Nie je k dispozícii

Conrad Electronic

5 A

prírubová zástrčka

20 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

535,00 €^*

Na stiahnutie

Datasheet

Datasheet 3214459 binder 09 0040 00 05 09 0040 00 05-20 prírubová zásuvka, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3214459 binder 09 0040 00 05 09 0040 00 05-20 prírubová zásuvka, 1 ks

Popis

Náš sortiment napájacích konektorov je vhodný prakticky pre každú nízkonapäťovú a vysokonapäťovú aplikáciu, od bezpečnostných a CCTV systémov cez fieldbus Ethernet komponenty až po AC a DC motory. Niektoré modely spĺňajú požiadavky tých najextrémnejších prostredí – v interiéri aj exteriéri. K dispozícii sú rôzne možnosti pripojenia, uzamykacie systémy M23, M25 a RD24. Niektoré modely sú schválené ESTI+, UL a VDE. Na rozšírenie rozsahu aplikácie si užívatelia môžu vybrať medzi rovným a pravouhlým káblom a verziou s prírubou.

Charakteristika:

• 3 až 24 kontaktov, aj s +PE
• Trieda ochrany od IP40 do IP69K
• Schválenie UL, VDE a ESTI+
• Formáty káblov a prírub
• Spájka, skrutková svorka, krimpovací spoj a lisovaný kábel
• Tienené verzie

Tento text bol preložený strojovo.
