Name: binder 77 3408 3405 50003-0060 upravený zástrčkový konektor pre senzory - aktory, 77 3408 3405 50003-0060-20, piny: 3, 0
Brand: binder
SKU: 3217041
Availability: BackOrder

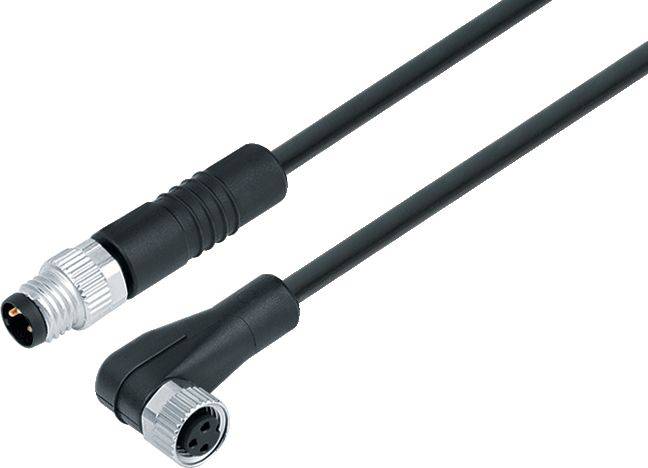

Čierny kábel s dvoma konektormi: jeden priamy a jeden zahnutý pre priemyselné pripojenia.

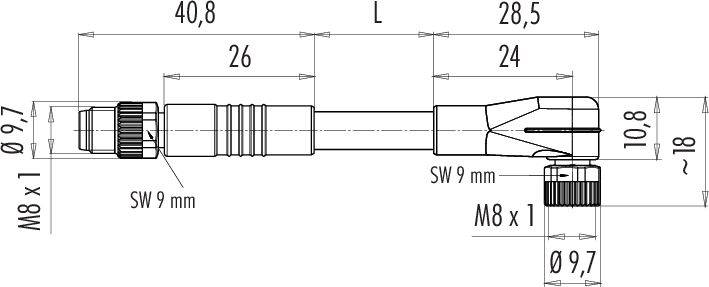

Technický výkres kovového spoja s rozmermi: dĺžka 40,8 mm, priemer M8 x 1 a osová vzdialenosť 28,5 mm.

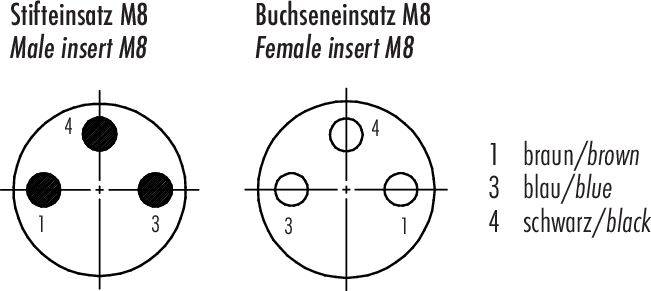

Schéma zapojenia 'Stifteinsatz M8' a 'Buchseneinsatz M8'. Obsadenie pinov 1: hnedá, 3: modrá, 4: čierna. Trojpólové pripojenia.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, zahnutá

Strana pripojenia A

Strana pripojenia B

Počet pólov

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (28,99 € / kus)

28,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 3408 3405 50003-0060 Séria 718

Konektor pripojovacieho kábla M8 - uhlová zásuvka
Počet palíc: 3
netienené
vylisované na kábli
IP67
UL uvedené
ČISTÁ čierna
3 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 3 x 0,34 mm²
Rýchlosť jazdy: ≤ 3,33 m/s
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3408 3405 50003-0060

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, zahnutá

Strana pripojenia A: M8

Strana pripojenia B: M8

Počet pólov: 3

Dĺžka kábla: 0.6 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3408 3405 50003-0060-20

Obsah: 1 ks

Priemer: 4.3 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Typ upevnenia

Počet pólov

Menovité napätie

binder 09 3389 00 04 neupravený zástrčkový konektor pre senzory - aktory, 09 3389 00 04-20, piny: 4, 1 ks

Objednávacie číslo:3216634

Doručenie: St 21. 10.

18 KsConrad Electronic

4 A

zástrčka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

5,49 €^*

binder 09 3411 00 03 neupravený zástrčkový konektor pre senzory - aktory, 09 3411 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216635

Doručenie: Pi 13. 11.

Conrad Electronic

4 A

zástrčka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

4,49 €^*

binder 09 3411 40 03 neupravený zástrčkový konektor pre senzory - aktory, 09 3411 40 03-20, piny: 3, 1 ks

Objednávacie číslo:3216636

Doručenie: Po 30. 11.

Conrad Electronic

4 A

zástrčka, rovná

Snap-In

10 V

Min.: 1

Násobky: 1

5,49 €^*

binder 70 3420 005 04 neupravený zástrčkový konektor pre senzory - aktory, 70 3420 005 04-20, piny: 4, 0.5 m, 1 ks

Objednávacie číslo:3216659

Doručenie: Pi 20. 11.

Conrad Electronic

4 A

zásuvka, rovná

skrutkovacie

30 V

Min.: 1

Násobky: 1

39,99 €^*

binder 70 3421 005 04 neupravený zástrčkový konektor pre senzory - aktory, 70 3421 005 04-20, piny: 4, 0.5 m, 1 ks

Objednávacie číslo:3216660

Doručenie: St 21. 10.

1 KsConrad Electronic

4 A

prírubová zástrčka

skrutkovacie

30 V

Min.: 1

Násobky: 1

38,99 €^*

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00003-0200-20, piny: 3, 1 ks

Objednávacie číslo:3216850

Doručenie: St 21. 10.

80 KsConrad Electronic

4 A

zásuvka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

17,99 €^*

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00004-0200-20, piny: 4, 1 ks

Objednávacie číslo:3216851

Doručenie: Po 18. 1. 2027

Conrad Electronic

4 A

zásuvka, rovná

Snap-In

60 V

Min.: 1

Násobky: 1

19,99 €^*

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00006-0200-20, piny: 6, 1 ks

Objednávacie číslo:3216852

Doručenie: Po 11. 1. 2027

Conrad Electronic

1.5 A

zásuvka, rovná

skrutkovacie

30 V

Min.: 1

Násobky: 1

31,99 €^*

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00008-0200-20, piny: 8, 1 ks

Objednávacie číslo:3216853

Doručenie: Po 11. 1. 2027

Conrad Electronic

1.5 A

zásuvka, rovná

skrutkovacie

30 V

Min.: 1

Násobky: 1

40,99 €^*

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6019 0111 00003-0200-20, piny: 3, 1 ks

Objednávacie číslo:3216854

Doručenie: Po 11. 1. 2027

Conrad Electronic

4 A

prírubová zástrčka

Snap-In

60 V

Min.: 1

Násobky: 1

15,99 €^*

Na stiahnutie

Datasheet

Datasheet 3217041 binder 77 3408 3405 50003-0060 upravený zástrčkový konektor pre senzory - aktory, 77 3408 3405 50003-0060-20, piny: 3, 0

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
