Name: binder 77 3419 0000 50004-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3419 0000 50004-0200-20, piny: 4, 2
Brand: binder
SKU: 3217056
Availability: BackOrder

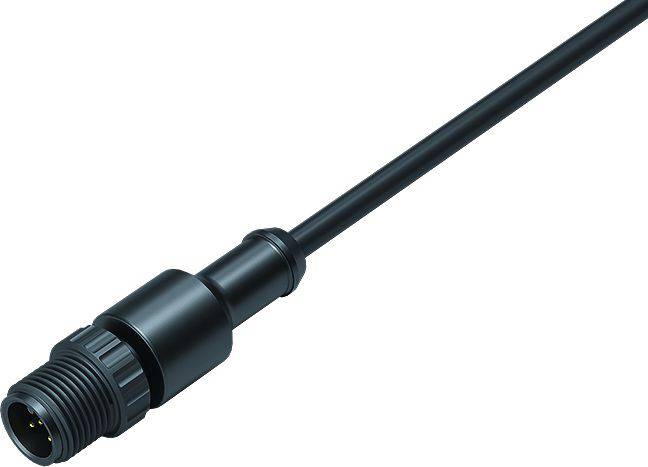

Čierny elektrický kábel so súosým (valcovým) konektorom na konci, vhodný pre priemyselné alebo elektronické aplikácie.

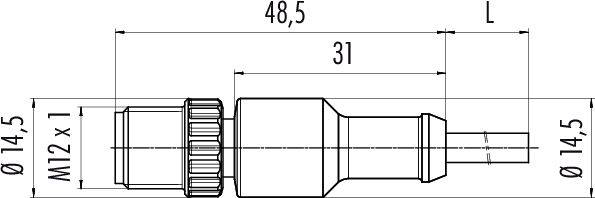

Technický výkres valcového konektora. Rozmery: Celková dĺžka 48,5 mm. Závit M12 x 1. Priemer 14,5 mm.

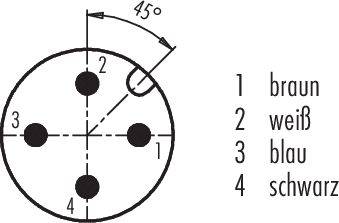

Diagram zástrčky so štyrmi kontaktmi, očíslovanými od 1 do 4. Číslovanie: 1 hnedá, 2 biela, 3 modrá, 4 čierna. Uhol 45 stupňov vyznačený.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

2 m

Datasheety: (PDF)

Doručenie: Po 14. 12.

Počet

Celkom (20,99 € / kus)

20,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 3419 0000 50004-0200 Séria 763

Káblový konektor M12-A
Počet palíc: 4
netienené
vylisované na kábli
IP68
UL uvedené
ČISTÁ čierna
4 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Zamykanie materiálu: PA
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 4 x 0,34 mm²
Rýchlosť jazdy: ≤ 3,33 m/s
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3419 0000 50004-0200

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M12

Počet pólov: 4

Dĺžka kábla: 2 m

Materiál plášťa: PUR

Menovité napätie: 250 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68

Vlastnosti: polyuretánový plášť

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3419 0000 50004-0200-20

Obsah: 1 ks

Priemer: 4.7 mm

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Počet pólov

Menovité napätie

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednávacie číslo:3216600

Doručenie: Ut 29. 12. 2026

Conrad Electronic

1.5 A

prírubová zástrčka

30 V

Min.: 1

Násobky: 1

12,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednávacie číslo:3216601

Doručenie: Ut 29. 12. 2026

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

9,99 €^*

binder 09 0435 87 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednávacie číslo:3216614

Doručenie: Pi 30. 10.

155 KsConrad Electronic

4 A

prírubová zástrčka

250 V

Min.: 1

Násobky: 1

6,49 €^*

binder 09 0437 87 05 neupravený zástrčkový konektor pre senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednávacie číslo:3216616

Doručenie: Pi 30. 10.

80 KsConrad Electronic

4 A

prírubová zástrčka

60 V

Min.: 1

Násobky: 1

7,99 €^*

binder 09 3432 92 04 neupravený zástrčkový konektor pre senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednávacie číslo:3216639

Doručenie: Pi 30. 10.

3 KsConrad Electronic

4 A

zásuvka, rovná

250 V

Min.: 1

Násobky: 1

16,99 €^*

binder 09 3442 92 05 neupravený zástrčkový konektor pre senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednávacie číslo:3216642

Doručenie: St 25. 11.

Conrad Electronic

4 A

zásuvka, rovná

60 V

Min.: 1

Násobky: 1

18,99 €^*

binder 09 3491 969 12 neupravený zástrčkový konektor pre senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednávacie číslo:3216643

Doručenie: Ut 12. 1. 2027

Conrad Electronic

1.5 A

prírubová zástrčka

30 V

Min.: 1

Násobky: 1

38,99 €^*

binder 70 3441 287 05 neupravený zástrčkový konektor pre senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednávacie číslo:3216661

Doručenie: St 9. 12.

Conrad Electronic

4 A

prírubová zástrčka

60 V

Min.: 1

Násobky: 1

47,99 €^*

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560691

Nie je k dispozícii

Conrad Electronic

1.5 A

prírubová zástrčka

30 V

Min.: 1

Násobky: 1

129,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560692

Nie je k dispozícii

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

119,99 €^*

Na stiahnutie

Datasheet

Datasheet 3217056 binder 77 3419 0000 50004-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3419 0000 50004-0200-20, piny: 4, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217056 binder 77 3419 0000 50004-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3419 0000 50004-0200-20, piny: 4, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
