Name: binder 77 3427 0000 50708-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3427 0000 50708-1000-20, piny: 8, 1
Brand: binder
SKU: 3217129
Availability: BackOrder

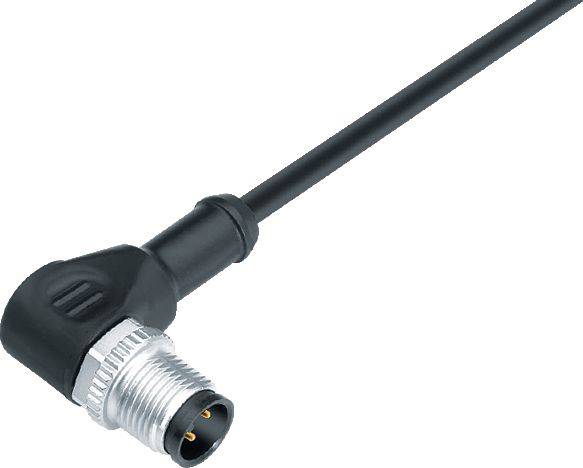

Čierny kábel s ohnutým M8 konektorom na konci, vhodný pre priemyselné aplikácie.

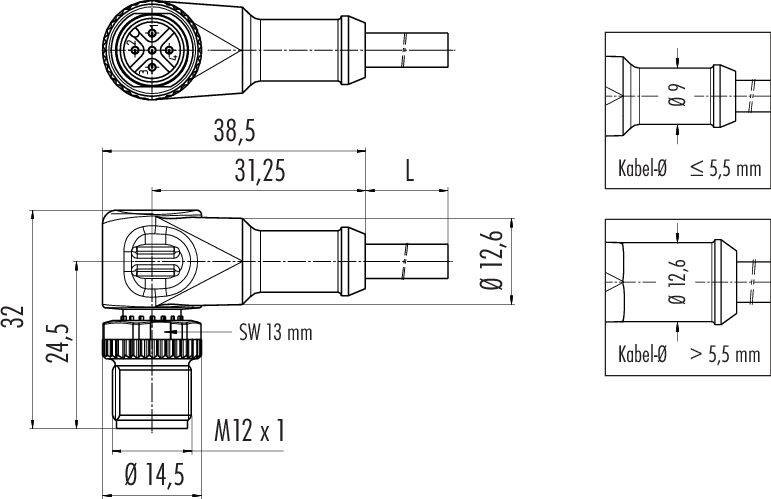

Technický výkres konektora s rozmermi. Zobrazuje bočný a čelný pohľad. Rozmery: 38,5 x 31,25 mm, priemer kábla ≤ 5,5 mm.

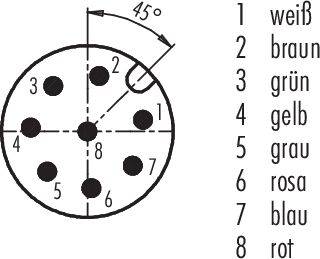

Konektor s ôsmimi očíslovanými kontaktmi: 1 biela, 2 hnedá, 3 zelená, 4 žltá, 5 sivá, 6 ružová, 7 modrá, 8 červená. Uhol 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

Doručenie: Po 30. 11.

Počet

Celkom (77,99 € / kus)

77,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 3427 0000 50708-1000 séria 763

Pravouhlý konektor M12-A
Počet palíc: 8
netienené
vylisované na kábli
IP69K
UL uvedené
ČISTÁ šedá
8 x 0,25 mm²

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 8 x 0,25 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3427 0000 50708-1000

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, zahnutá

Strana pripojenia A: M12

Počet pólov: 8

Dĺžka kábla: 10 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K

Vlastnosti: polyuretánový plášť

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3427 0000 50708-1000-20

Obsah: 1 ks

Priemer: 6.0 mm

Spĺňa RoHS: áno
