Name: binder 77 3434 3429 50708-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3434 3429 50708-0300-20, piny: 8, 3
Brand: binder
SKU: 3217499
Availability: BackOrder

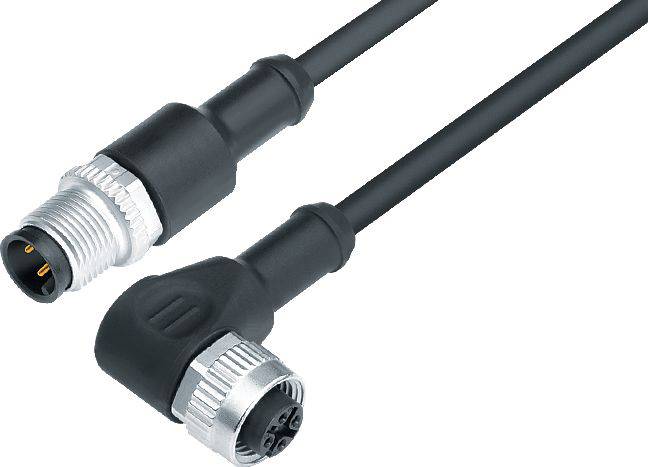

Dva M12 konektory, jeden priamy a jeden uhlový, s čiernym káblom.

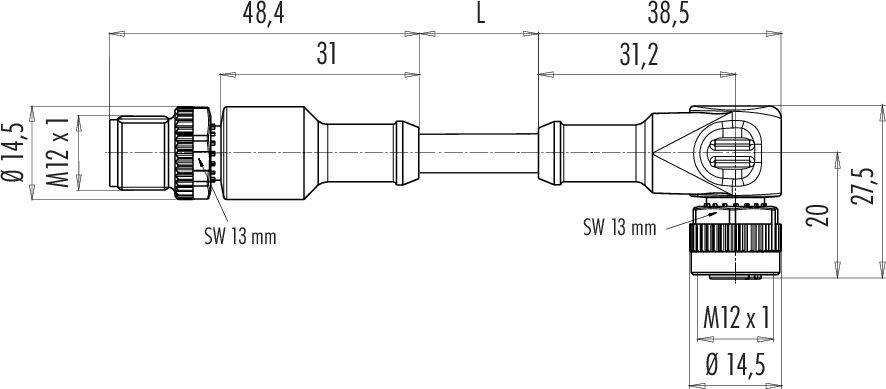

Technický výkres káblovej zástrčky s údajmi o dĺžke a priemere. Rozmery: 48,4 mm, 31 mm, 38,5 mm. Zástrčka M12 x 1.

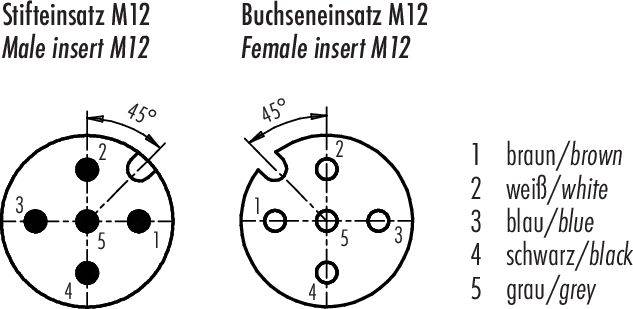

'Zástrčka M12' zobrazuje päť očíslovaných polôh pinov. 'Zásuvka M12' zobrazuje päť očíslovaných polôh kontaktov. Zoznam farieb: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, zahnutá

Počet pólov

Dĺžka kábla

3 m

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 3434 3429 50708-0300 Séria 765

M12-A konektor kábla prepojovacieho kábla - uhlová zásuvka
Počet palíc: 8
netienené
vylisované na kábli
IP68/IP69K
UL uvedené
ČISTÁ čierna
8 x 0,25 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Izolačný pás: PP
Prierez kábla: 8 x 0,25 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Typ montáže: káblová montáž

Typ: 77 3434 3429 50708-0300

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, zahnutá

Počet pólov: 8

Dĺžka kábla: 3 m

Materiál plášťa: PUR

Menovité napätie: 30 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Typ závitu, šírka pripojenie: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K

Vlastnosti: polyuretánový plášť

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3434 3429 50708-0300-20

Obsah: 1 ks

Priemer: 6.0 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Typ upevnenia

Počet pólov

Menovité napätie

binder 09 5240 10 04 konektor akčného / snímacieho člena, 09 5240 10 04-20, piny: 4, 1 ks

Objednávacie číslo:3216645

Doručenie: Št 12. 11.

Conrad Electronic

4 A

priechodka rozvádzače

skrutkovacie

250 V

Min.: 1

Násobky: 1

59,99 €^*

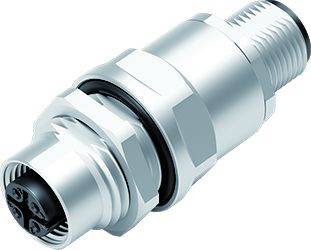

binder 09 5241 10 05 konektor akčného / snímacieho člena, 09 5241 10 05-20, piny: 5, 1 ks

Objednávacie číslo:3216646

Doručenie: Ut 5. 1. 2027

Conrad Electronic

4 A

priechodka rozvádzače

skrutkovacie

60 V

Min.: 1

Násobky: 1

63,99 €^*

binder 09 5244 10 08 konektor akčného / snímacieho člena, 09 5244 10 08-20, piny: 8, 1 ks

Objednávacie číslo:3216649

Doručenie: Pi 4. 12.

Conrad Electronic

4 A

priechodka rozvádzače

skrutkovacie

30 V

Min.: 1

Násobky: 1

83,99 €^*

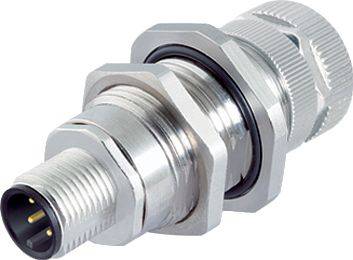

binder 09 5247 00 12 konektor akčného / snímacieho člena, 09 5247 00 12-20, piny: 12, 1 ks

Objednávacie číslo:3216652

Doručenie: St 2. 12.

Conrad Electronic

1.5 A

priechodka rozvádzače

skrutkovacie

30 V

Min.: 1

Násobky: 1

129,99 €^*

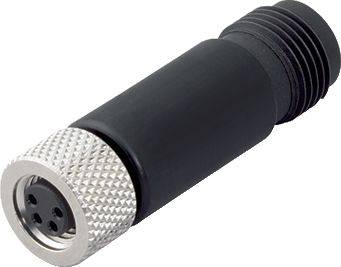

binder 09 5280 00 03 adaptér akčného / snímacieho člena, 09 5280 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216653

Doručenie: Po 11. 1. 2027

Conrad Electronic

4 A

adaptér

skrutkovacie

60 V

Min.: 1

Násobky: 1

42,99 €^*

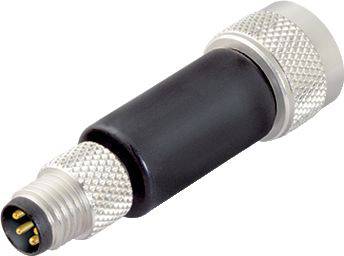

binder 09 5283 00 03 adaptér akčného / snímacieho člena, 09 5283 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216654

Doručenie: Po 11. 1. 2027

Conrad Electronic

4 A

adaptér

skrutkovacie

30 V

Min.: 1

Násobky: 1

42,99 €^*

binder 09 5284 00 04 adaptér akčného / snímacieho člena, 09 5284 00 04-20, piny: 4, 1 ks

Objednávacie číslo:3216655

Doručenie: Po 11. 1. 2027

Conrad Electronic

4 A

adaptér

skrutkovacie

30 V

Min.: 1

Násobky: 1

47,99 €^*

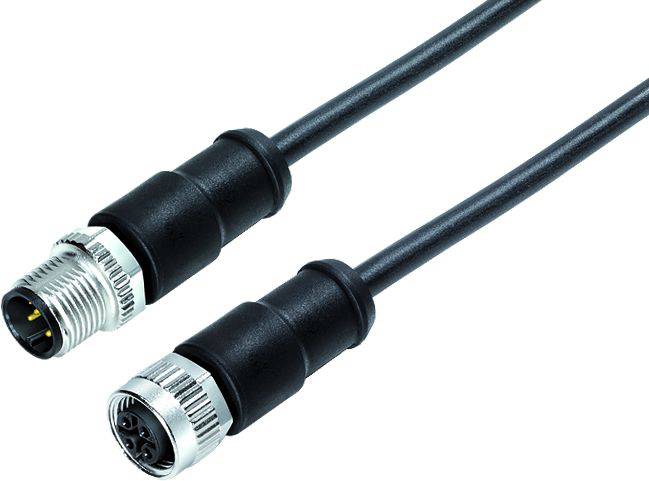

binder 77 0606 0605 50704-0200 upravený zástrčkový konektor pre senzory - aktory, 77 0606 0605 50704-0200-20, piny: 4, 2 m, 1 ks

Objednávacie číslo:3216892

Doručenie: Pi 20. 11.

Conrad Electronic

8 A

zástrčka, rovná

skrutkovacie

250 V

Min.: 1

Násobky: 1

63,99 €^*

binder 77 0606 0605 50704-0500 upravený zástrčkový konektor pre senzory - aktory, 77 0606 0605 50704-0500-20, piny: 4, 5 m, 1 ks

Objednávacie číslo:3216893

Doručenie: Pi 20. 11.

Conrad Electronic

8 A

zásuvka, rovná

skrutkovacie

250 V

Min.: 1

Násobky: 1

91,99 €^*

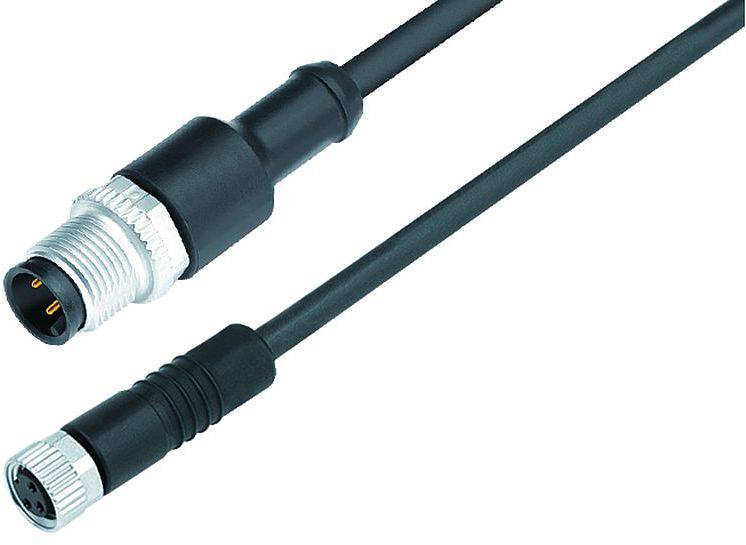

binder 77 3429 3406 50003-0030 upravený zástrčkový konektor pre senzory - aktory, 77 3429 3406 50003-0030-20, piny: 3, 0.3 m, 1 ks
