Name: binder 99 0603 00 02 99 0603 00 02-20 prírubový konektor, 1 ks
Brand: binder
SKU: 3215749
Availability: BackOrder

Guľatý čierny 5-pinový konektor s kovovým krúžkom, typický pre elektrické pripojenia zariadení.

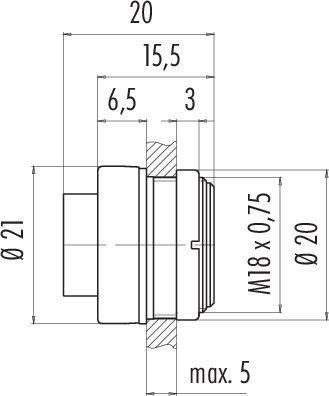

Technický výkres spojovacej súčiastky s rozmermi v milimetroch. Hlavný priemer 21 mm, závit M18 x 0,75.

Schéma elektrického zástrčkového konektora s dvomi pólmi, očíslovanými 1 a 2, na bielom pozadí.

1/3

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 11. 11.

Počet

Celkom (8,49 € / kus)

8,49 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

99 0603 00 02 Séria 678

Bajonetový prírubový konektor
Počet palíc: 2
netienené
spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 99 0603 00 02

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 2

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 7 A

Menovitý prúd - filter: 7 A

Uzávierka: bajonet

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: PA

: AWG 18

Číslo výrobcu: 99 0603 00 02-20

Pólov: 2

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 678

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Obsah

Počet kontaktov

Kategória výrobku

Menovité napätie

binder 99 0603 00 02 99 0603 00 02-20 prírubový konektor, 1 ks

Objednávacie číslo:3215749

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

7 A

prírubová zástrčka

1 ks

prírubový konektor

250 V

Min.: 1

Násobky: 1

8,49 €^*

binder 99 0601 00 02 99 0601 00 02-20 konektor kábla, 1 ks

Objednávacie číslo:3215741

Doručenie: Pi 23. 10.

33 KsConrad Electronic

7 A

zástrčka, rovná

1 ks

konektor kábla

250 V

Min.: 1

Násobky: 1

8,99 €^*

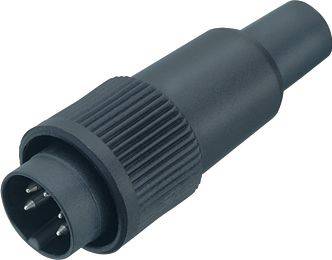

binder 99 0601 02 02 99 0601 02 02-20 konektor kábla, 1 ks

Objednávacie číslo:3215742

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zástrčka, rovná

1 ks

konektor kábla

250 V

Min.: 1

Násobky: 1

8,99 €^*

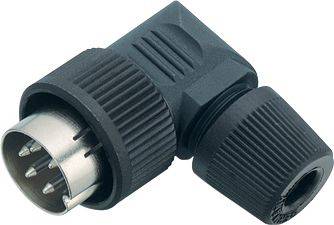

binder 99 0601 70 02 99 0601 70 02-20 uhlová zástrčka, 1 ks

Objednávacie číslo:3215743

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zástrčka, rovná

1 ks

uhlová zástrčka

250 V

Min.: 1

Násobky: 1

24,99 €^*

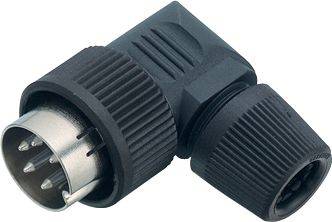

binder 99 0601 72 02 99 0601 72 02-20 uhlová zástrčka, 1 ks

Objednávacie číslo:3215744

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zástrčka, rovná

1 ks

uhlová zástrčka

250 V

Min.: 1

Násobky: 1

25,99 €^*

binder 99 0602 00 02 99 0602 00 02-20 káblová skriňa, 1 ks

Objednávacie číslo:3215745

Doručenie: Pi 23. 10.

72 KsConrad Electronic

7 A

zásuvka, rovná

1 ks

káblová skriňa

250 V

Min.: 1

Násobky: 1

10,99 €^*

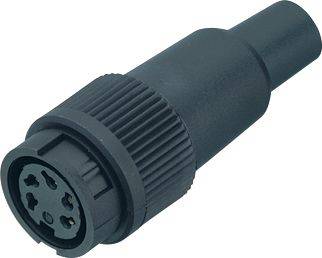

binder 99 0602 02 02 99 0602 02 02-20 káblová skriňa, 1 ks

Objednávacie číslo:3215746

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zásuvka, rovná

1 ks

káblová skriňa

250 V

Min.: 1

Násobky: 1

12,99 €^*

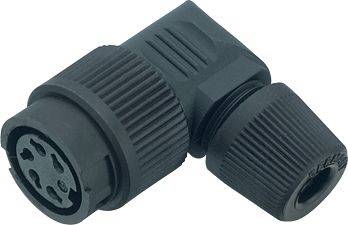

binder 99 0602 70 02 99 0602 70 02-20 uhlová zásuvka, 1 ks

Objednávacie číslo:3215747

Doručenie: Št 29. 10.

Conrad Electronic

7 A

zásuvka, zahnutá

1 ks

uhlová zásuvka

250 V

Min.: 1

Násobky: 1

31,99 €^*

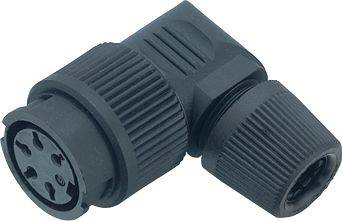

binder 99 0602 72 02 99 0602 72 02-20 uhlová zásuvka, 1 ks

Objednávacie číslo:3215748

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zásuvka, zahnutá

1 ks

uhlová zásuvka

250 V

Min.: 1

Násobky: 1

32,99 €^*

binder 99 0604 00 02 99 0604 00 02-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3215750

Doručenie: Po 23. 11.

Conrad Electronic

7 A

zásuvka, rovná

1 ks

prírubová zásuvka

250 V

Min.: 1

Násobky: 1

7,49 €^*

Na stiahnutie

Datasheet

Datasheet 3215749 binder 99 0603 00 02 99 0603 00 02-20 prírubový konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3215749 binder 99 0603 00 02 99 0603 00 02-20 prírubový konektor, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
