Name: Brennenstuhl CEE rozbočovacia zásuvka BSV 5 , 9150320061, 400 V, 32 A
Brand: Brennenstuhl
SKU: 3308303

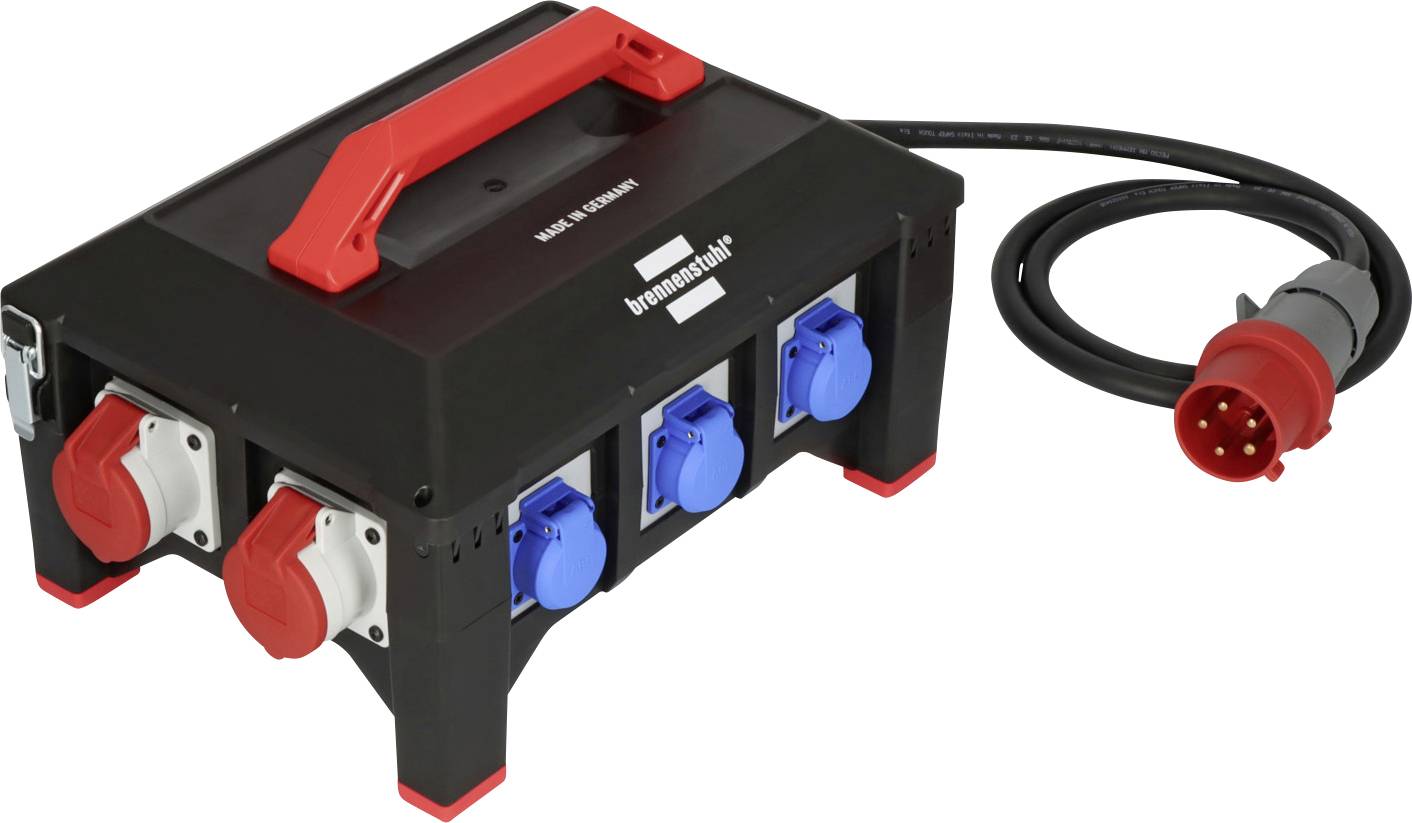

Prenosná čierna rozvodná skrinka so červeným rukoväťou, viacerými modrými a červenými elektrickými zásuvkami a priloženým elektrickým kábalom s červeným zástrčkou.

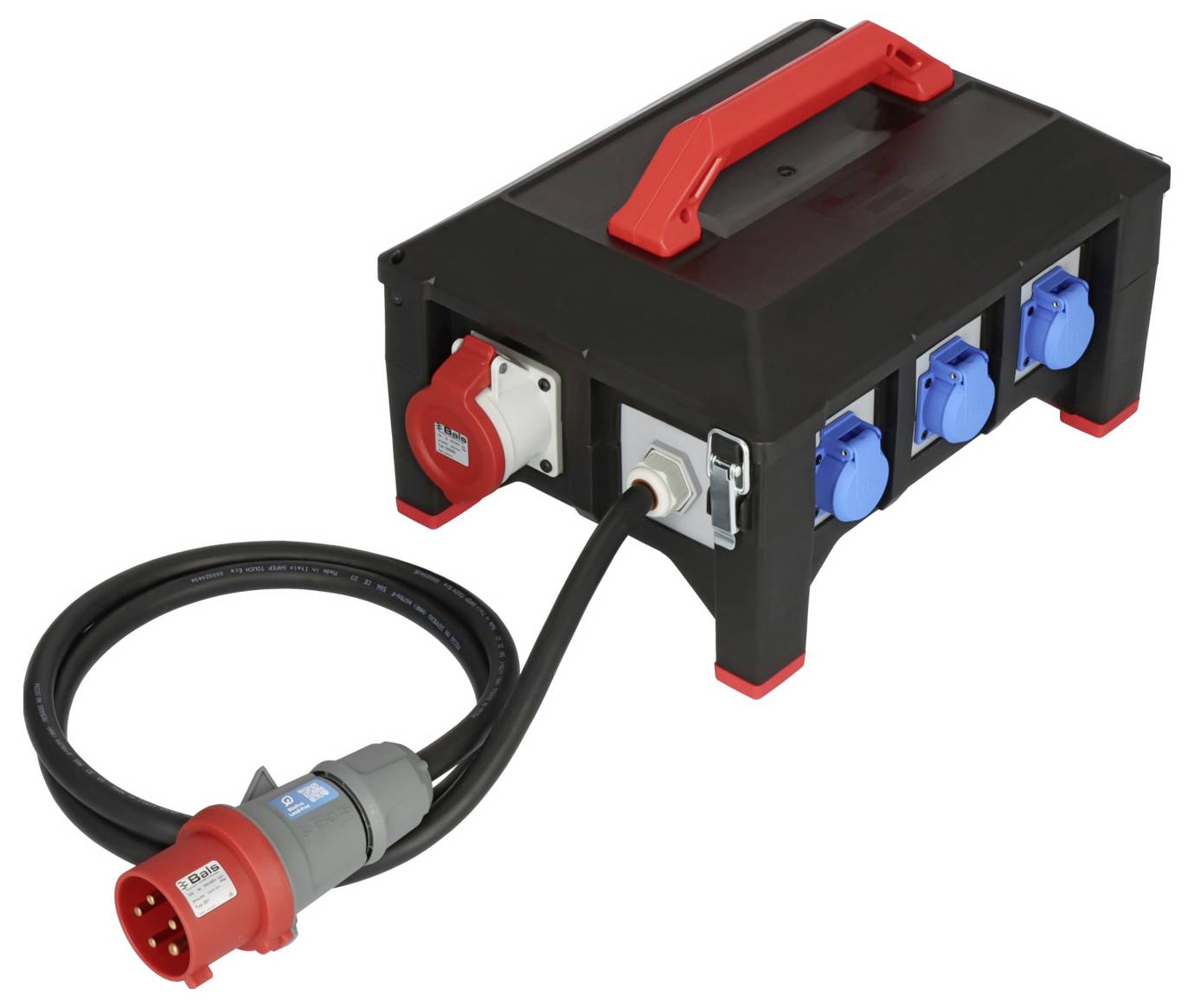

Prenosná elektrickej skrinka na distribúciu prúdu s červeným držadlom, viacerými modrými zásuvkami a pripojený ťažkotonážny kábel končiaci sa červeným priemyselným zástrčkou.

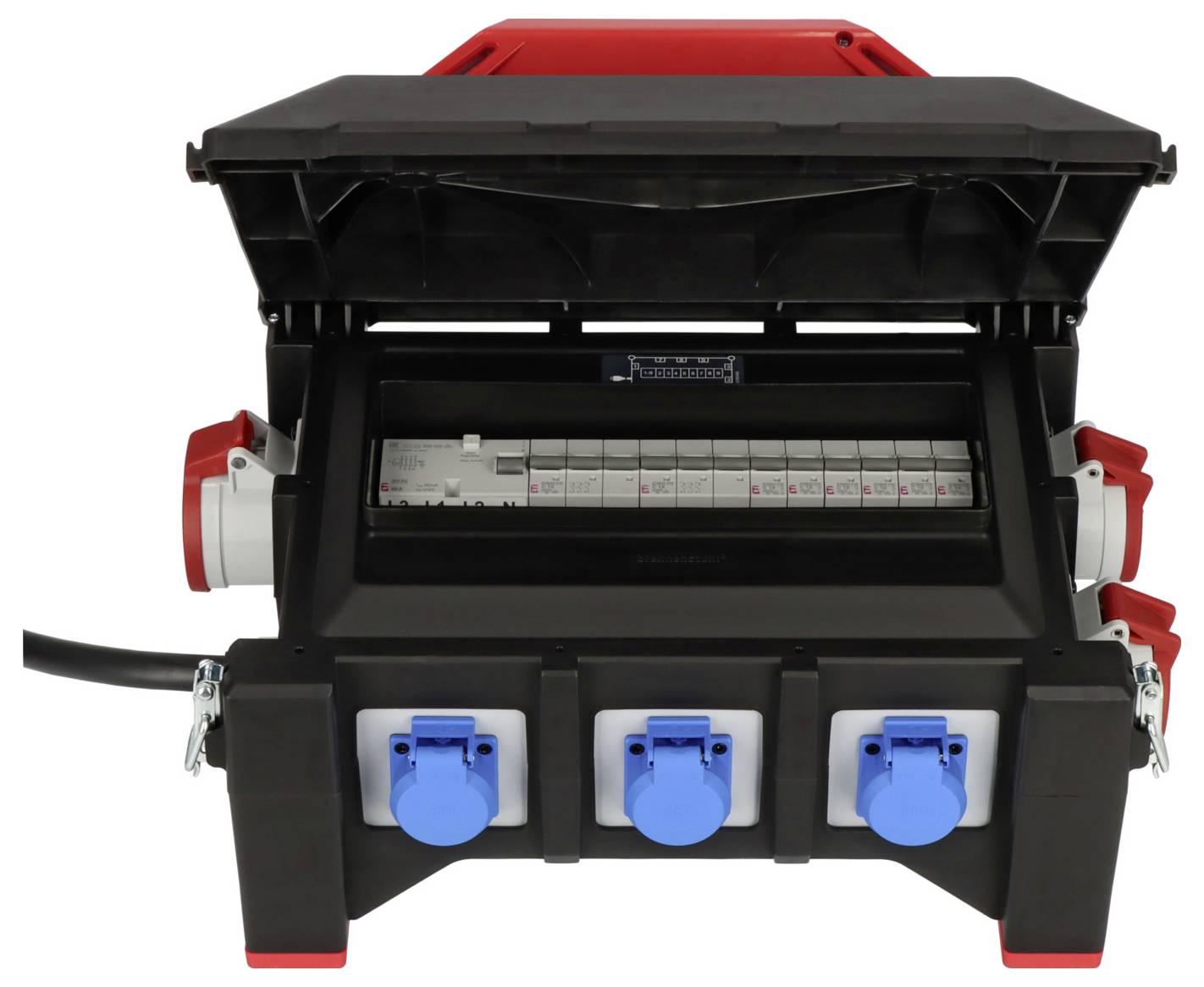

Prenosná elektrická rozdeľovacia skrinka s otvoreným vekom, viditeľné istače vnútri a tri modré zásuvky na prednej strane.

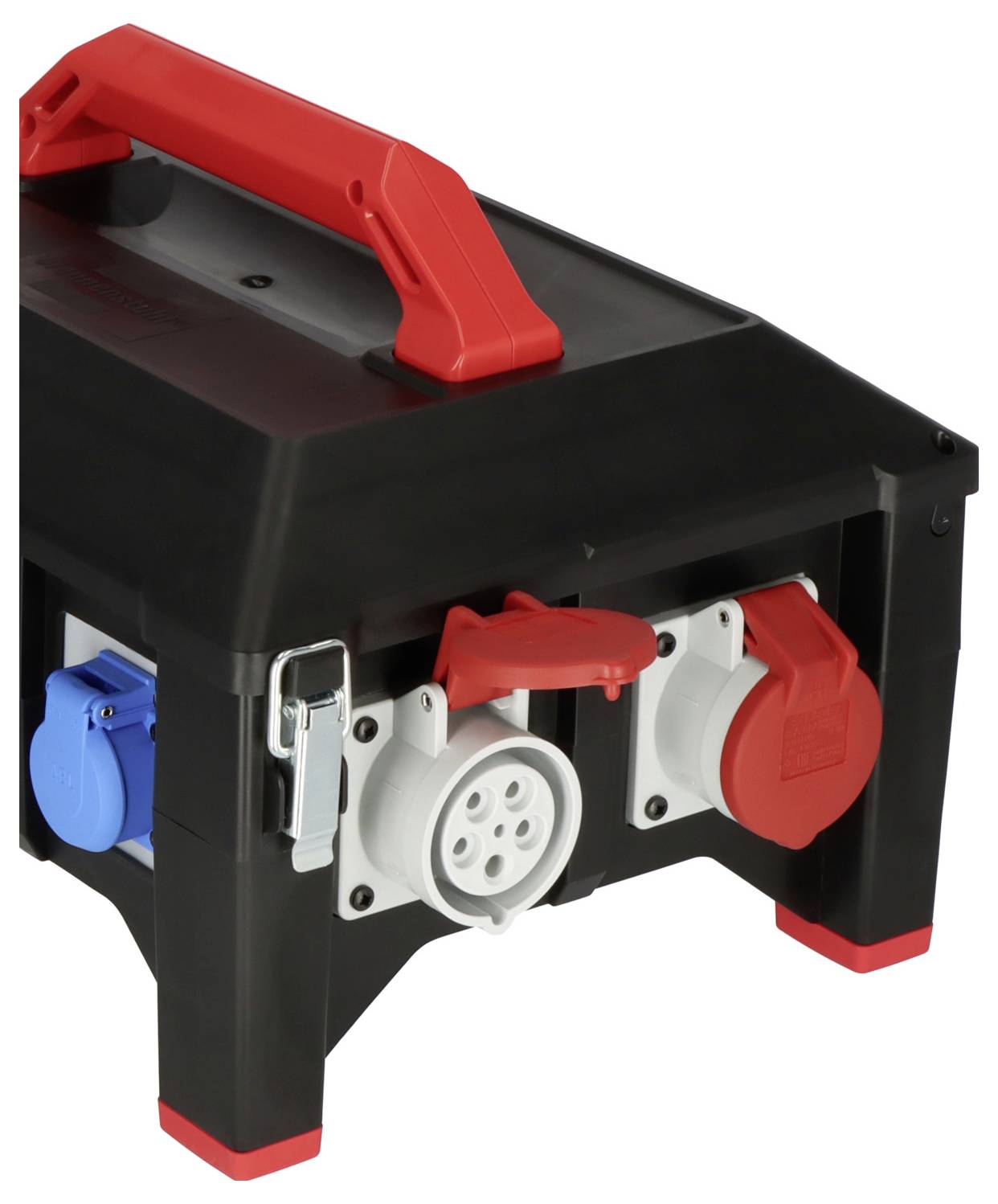

Prenosná skrinka na distribúciu elektrickej energie s červeným madlom a viacerými priemyselnými elektrickými zásuvkami na čiernom puzdre

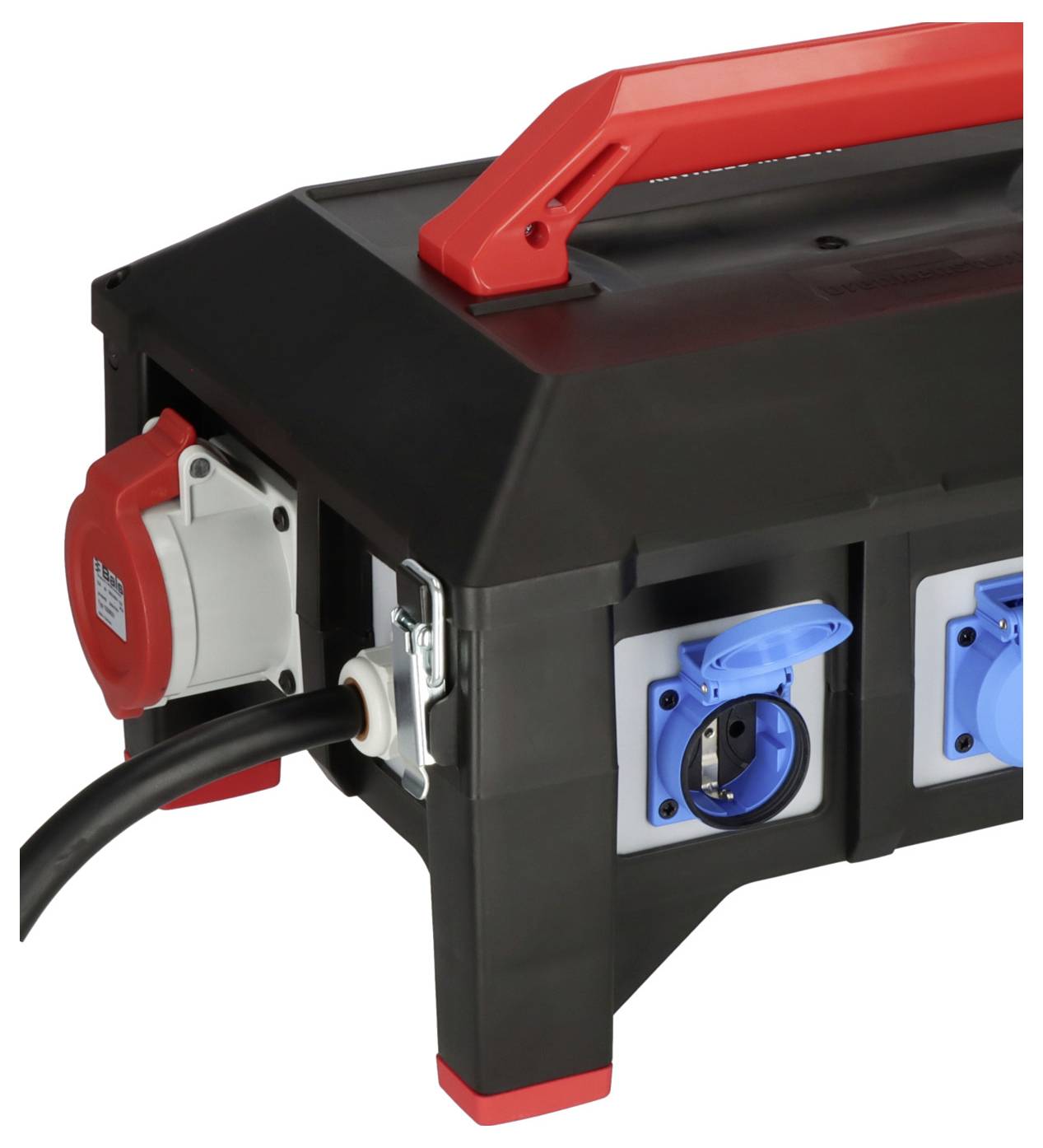

Prenosná skriňa na rozdelenie elektrickej energie s červeným držadlom, viacerými modrými a červenými elektrickými zásuvkami a kábel zapojený v bočnej zásuvke.

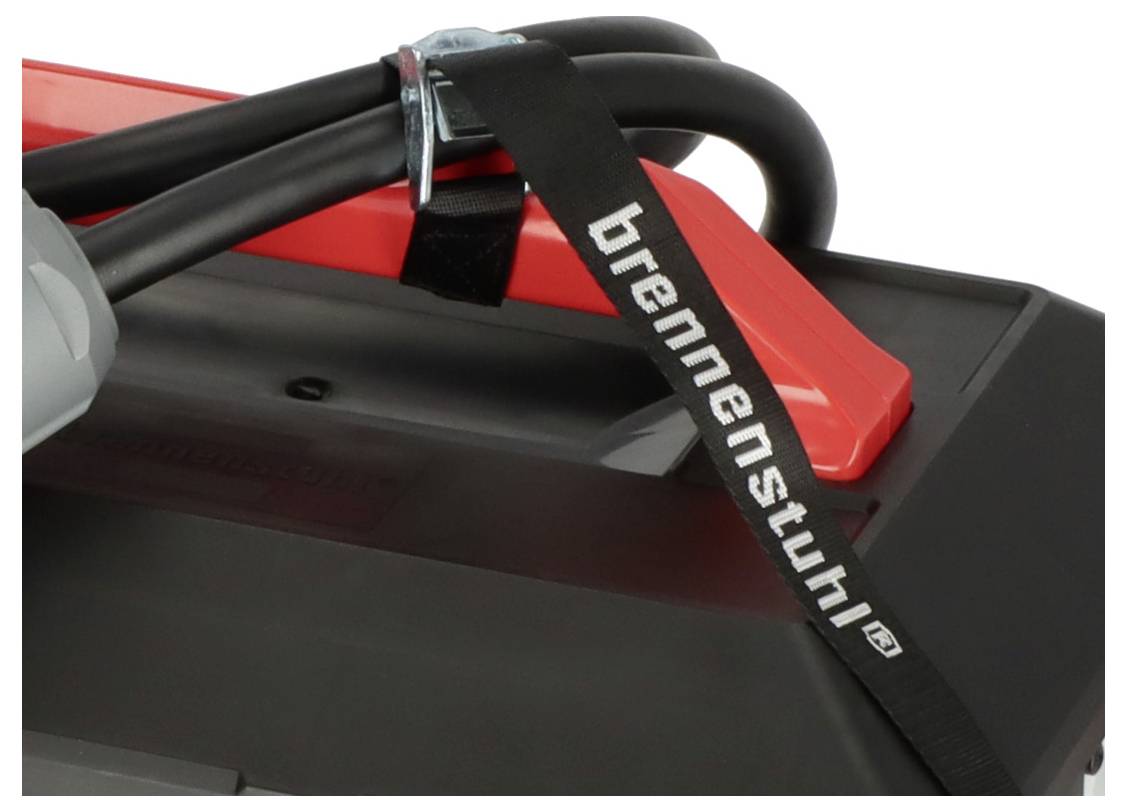

Zblízka čierneho a červeného zariadenia s navíjanými kábľami zabezpečenými páskou označenou "bremensstuhl".

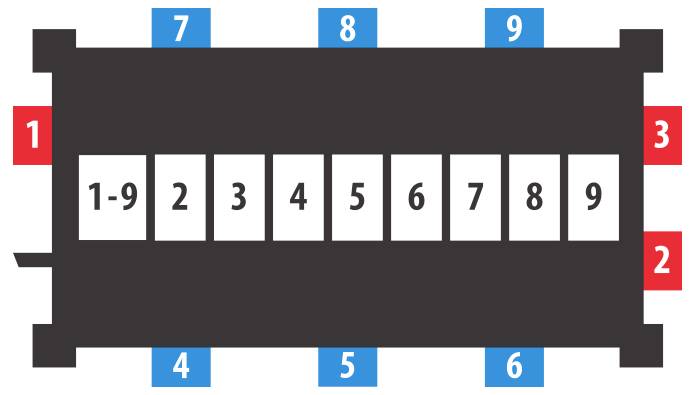

Diagram deväťspirálového konektora s pinoutom, s číslovanými pinmi 1-9 usporiadanými v rade a farbovo kódovanými bočnými štítkami 1-9 okolo tela konektora.

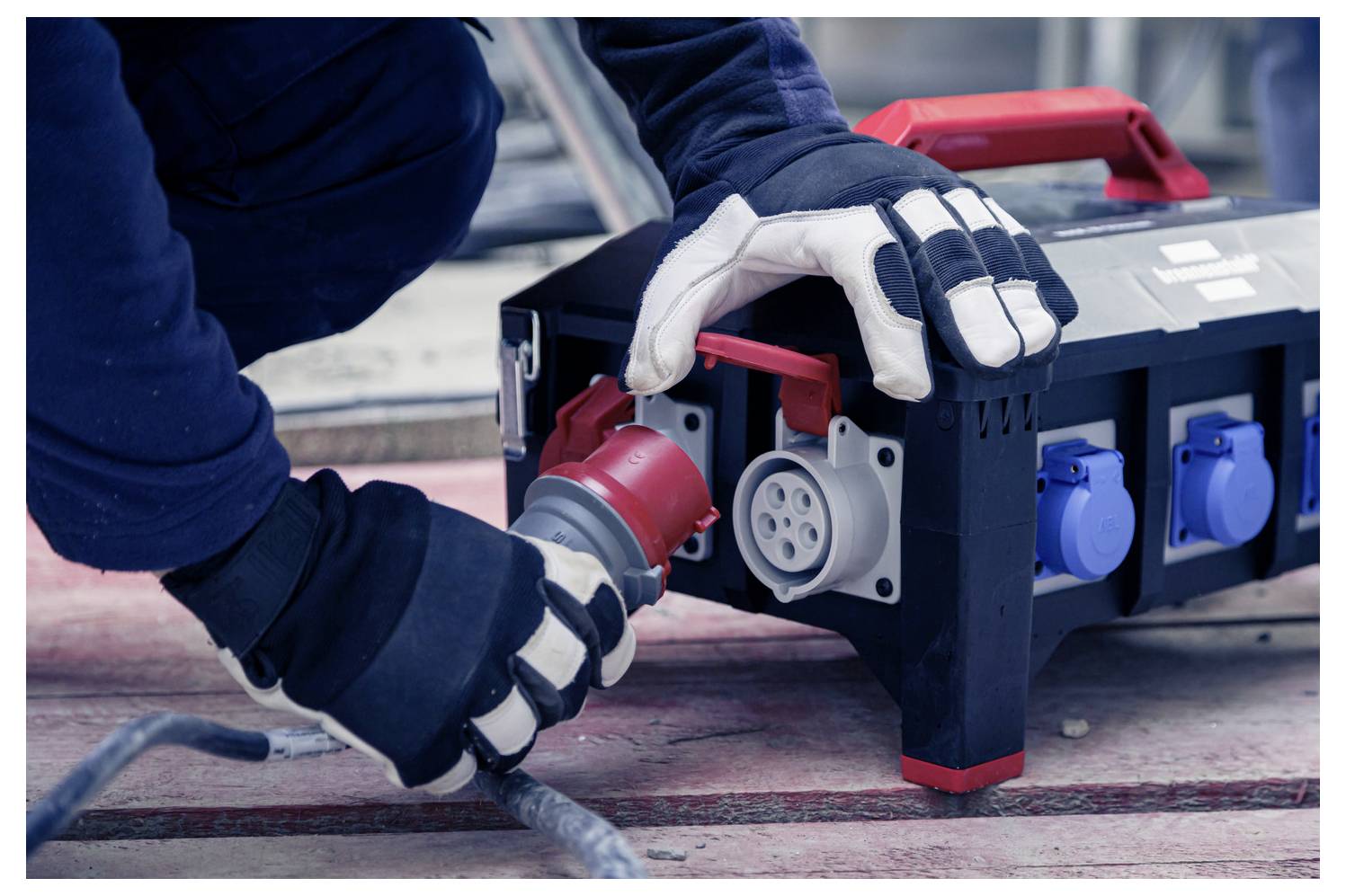

Pracovník v rukaviciach zapája červený priemyselný zástrčkový konektor do prenosného boxu na rozdelenie elektrickej energie postaveného na podlahe.

1/8

Datasheety: (PDF)

Nahlásiť právny incident

Hlavné benefity

Profesionálny gumený rozvádzač BSV 5 2m H07RN-F 5G6.0 1xCEE32A+2x16A, 6x230V

S ističom FI typu B (citlivý na všetky prúdy) 30mA
Odoláva rôznym olejom, tukom, benzínu a kyselinám, UV a ozónovému žiareniu
Samozatváracie veko s rýchlym uvoľnením a robustnými pántmi

Technické parametre

Kategória výrobku: CEE rozbočovacia zásuvka

Počet spojok CEE: 3

Pripojenie typu A: CEE zástrčka 32 A 5-pólová

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová
CEE zástrčka 32 A 5-pólová
zásuvka s ochranným kontaktom

Počet socketov: 6

Vstupy: 1

Výstupy: 2x CEE 16 A, 1x CEE 32 A, 6x zásuvka s ochranným kontaktom

Menovité vstupné napätie: 400 V

Menovité výstupné napätie: 400 V

Menovitý vstupný prúd: 32 A

: IP44

Dĺžka kábla: 2 m

Typ kábla: H07RN-F 5G 6 mm²

Ochranná hladina: Istič 8
FI s IFN 0,03 A (štandard) 4-pól
LS prepínač

Farba: čierna
červená

Hmotnosť: 7.71 kg

Rozmer.: (d x š x v) 530 x 310 x 300 mm

Dĺžka: 530 mm

Šírka: 310 mm

V: 300 mm

Vstupy (distribútor CEE): CEE zástrčka 32 A 5-pólová

Výstupy (CEE): CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová
spojka s ochranným kontaktom

Obsah: 1 ks

Pólov: 5

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3308303 Brennenstuhl CEE rozbočovacia zásuvka BSV 5 , 9150320061, 400 V, 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3308303 Brennenstuhl CEE rozbočovacia zásuvka BSV 5 , 9150320061, 400 V, 32 A

Popis

Profesionálny gumený rozvádzač energie s 2 m káblom je ideálny na náročné a nepretržité vonkajšie použitie. Mobilný rozdeľovač energie s krytom odolným voči striekajúcej vode je odolný voči teplotám od -30 °C do +80 °C a je tiež odolný voči rôznym olejom, tukom, benzínu a kyselinám.

Tento text bol preložený strojovo.

Prevedenie

Poistkové prvky (spínače FI a LS) sú bezpečne chránené pod výklopným vekom
Poistka: 2x LS 400V/16A 3-pólová/-pinová, 6x LS 230V/16A 1-pólová/-pinová, 1x FI 40A 4-pólová/-pinová, 30mA
Pre neustále vonkajšie použitie - IP44
Teplotná odolnosť krytu: -30°C až + 80°C
Kvalitné zásuvky podľa VDE 0620-1

Rozsah dodávky

Profesionálny gumený rozvádzač BSV 5
Fixačný popruh
návod.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
