Bungard SMT 3000 ECO Plus montážna doska 1 ks

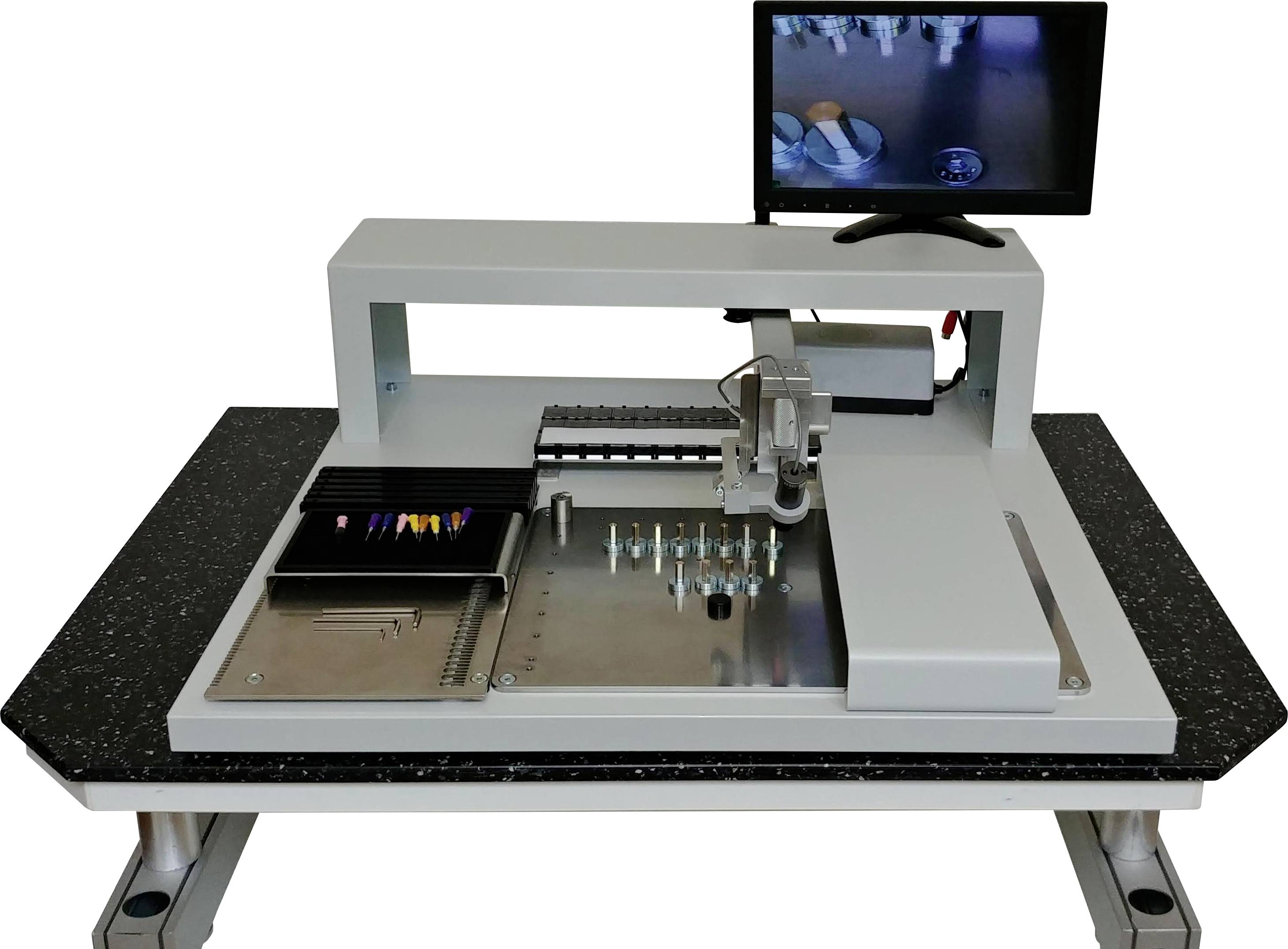

Stroj na stole pre laboratórnu automatizáciu. Obrazovka zobrazuje detailný záber vzoriek. Vhodné pre presné vedecké úlohy.

Kategória výrobku

montážna doska

Prevádzkové napätie

240 V/AC

Hmotnosť

15000 g

Dĺžka

600 mm

Šírka

600 mm

Doručenie: Po 21. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (7 410,57 € / kus)

7 410,57 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Manuálny manipulátor Pick&Place SMT3000 ECO Plus (s kamerou a obrazovkou)

Manipulátor na osádzanie SMD súčiastok
Plynulo sa pohybujúci XY portál s umiestňovacou hlavou v osi Z
S flexibilným držiakom magnetickej dosky plošných spojov a opierkou ruky
Držiaca lišta s 5 podávačmi pásky a univerzálnou podporou komponentov
Stojan s 36 nádobami a vákuovou pumpou
Kryt a opierka dlaní s práškovou farbou vo svetlosivej farbe 7035

Dodatočné informácie:

Technické parametre

Kapacita umiestnenia: cca. 200 – 500 SMD/hodinu
Montážna plocha: 270 x 170 mm
Zdvih hlavy pre umiestnenie v tvare Z: 25 mm
Uhol natočenia: 0 - 360 stupňov
Základná sada umožňuje napájanie 5 pásov (voliteľne s použitím dodatočných koľajníc max. 19 x 8 mm)
Sypký tovar: Stojan s max. 36 kontajnerov
Rozsah: 0402 - 70x70mm
Max. výška komponentu: 20 mm
min. Veľkosť dosky plošných spojov: 8 x 8 mm
Max. Hrúbka DPS: 10 mm
Max. voľná výška pod LP: 18 mm
max. Rozmery dosky plošných spojov: 340 x 170 mm
Vlhkosť: 50 – 75 %
Prevádzková teplota: 15 – 30 °C
Hladina hluku: 50-70 dB

Kategória výrobku: montážna doska

Prevádzkové napätie: 240 V/AC

Hmotnosť: 15000 g

Dĺžka: 600 mm

Šírka: 600 mm

V: 200 mm

Obsah: 1 ks

Typ: SMT 3000 ECO Plus

Spĺňa RoHS: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417729 Bungard SMT 3000 ECO Plus montážna doska 1 ks

Popis

Manipulátor na výrobu prototypov a malých sérií. Patentovaná hlava Pick & Place umožňuje pohodlnú manipuláciu s SMD súčiastkami. Modulárny systém je možné konfigurovať pre akúkoľvek aplikáciu. Systém vykonáva celý proces od nanesenia spájkovacej pasty alebo lepidla až po montáž rôznych komponentov. Plynulé vedenie umiestňovacej hlavice pomáha presnému umiestneniu SMD diód.

Tento text bol preložený strojovo.

Prevedenie

Dávkovacie zariadenie
Manipulátor je možné rozšíriť na dávkovač pomocou kompresora a ručného dávkovacieho zariadenia. Okrem spájkovacej pasty a lepidla je možné dávkovať aj iné médiá.
Podávač komponentov
Komponenty je možné do systému privádzať na spracovanie ako v pásovej forme, tak aj ako sypký materiál.
Podávač pásky
Podávače pások môžu na pracovisku skladovať štandardné komponenty vo veľkom množstve. Po odstránení krycej pásky sa pás automaticky posunie dopredu a odkryjú sa komponenty určené na spracovanie.
Dávkovač laboratórnych pásov
Laboratórny dávkovač pásov sa môže použiť na spracovanie úsekov pásov potrebných na výrobu. Jednotlivé komponenty je možné vybrať priamo z pásu, čím sa eliminuje potreba ich prekladania do veľkoobjemových kontajnerov.
Veľkoobjemový kontajner
Zásobník na sypký materiál dodáva manipulátoru kondenzátory, rezistory a integrované obvody.
Nadstavec pre kameru
Pomocou kamery, ktorú je možné priamo prispôsobiť umiestňovacej hlave, je možné celý proces umiestňovania, od zdvihnutia až po umiestnenie súčiastky, zobraziť zväčšene na monitore.
