Bürkert hnacia jednotka guľového kohúta 217301 8805 1 ks

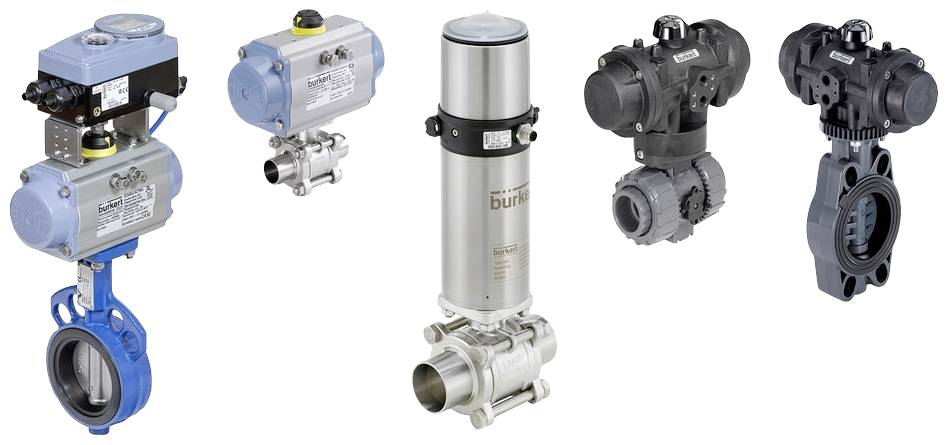

Päť rôznych pneumatických ovládacích ventilov zobrazených v rade; líšia sa veľkosťou a dizajnom.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (1 332,52 € / kus)

1 332,52 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Guľový ventil s pneum. Otočný pohon

Pneumatický otočný pohon
Presné nastavenie koncovej polohy
Vysoké prietoky
Vysoký mediálny tlak
Dlhá životnosť

Technické parametre

Pohon - Verzia pohonu: Dvojpiestový pohon, hliník, tesnenie M-NBR
Pohon - Veľkosť disku: Veľkosť 220
Pohon - Typ pohonu: pn. Rotačný pohon 2051
Spôsob činnosti - Ovládacia funkcia: Otváranie silou pružiny
Materiál: nehrdzavejúca oceľ
Tesniaci materiál: PTFE
Menovitá šírka: 80 mm
Pripojenie potrubia: Whitworth trubkové závitové puzdro 3 palce podľa DIN EN 10226-1 (staré: DIN 2999)
Teplota okolia (stupne C) (max): 80
Teplota okolia (stupne C) (min): -40
Linkové spojenie 1: nedostupné
Spôsoby/polohy: 2 spôsoby/2 polohy
Kontrolný tlak (min): 6
Kontrolný tlak (max): 8
Typ ventilu: guľový ventil typ 2654
Kontrola/spätná väzba: Bez kontroly/spätnej väzby
Poloha spínača: Žiadne informácie
Počet pružín/balíkov pružín: 6 pružín na hnací piest
Časti upevnenia rozhrania 1: Vzdialenosť medzi otvormi 80 mm, závit M5
Časti upevnenia rozhrania 2: štvorec 27 mm, uhol 45°

Kategória výrobku: hnacia jednotka guľového kohúta

Číslo výrobcu: 217301

Tesniaci materiál: PTFE

Riadiaci tlak (max.): 8 bar

Riadiaci tlak (min.): 6 bar

Menovitá vzdialenosť: 80 mm

Max. okolitá teplota: 80 °C

Min. okolitá teplota: -40 °C

Na stiahnutie

Datasheet

Datasheet 3047610 Bürkert hnacia jednotka guľového kohúta 217301 8805 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047610 Bürkert hnacia jednotka guľového kohúta 217301 8805 1 ks

Popis

Typ 8805 pozostáva z 90° otočnej armatúry (guľový ventil alebo škrtiaca klapka) a pneumatického otočného pohonu. Otočný pohon je k dispozícii ako jednočinný alebo dvojčinný pohon. Typ je možné doplniť pridaním polohovadla (8791, 8792, 8793, 8691, 8692, 8693, 8694), pilotného ventilu (6519), alebo rôznych ukazovateľov polohy (1061).

Tento text bol preložený strojovo.
