Name: Bürkert hnacia jednotka guľového kohúta 226478 8804 1 ks
Brand: Bürkert
SKU: 3047743
Availability: BackOrder

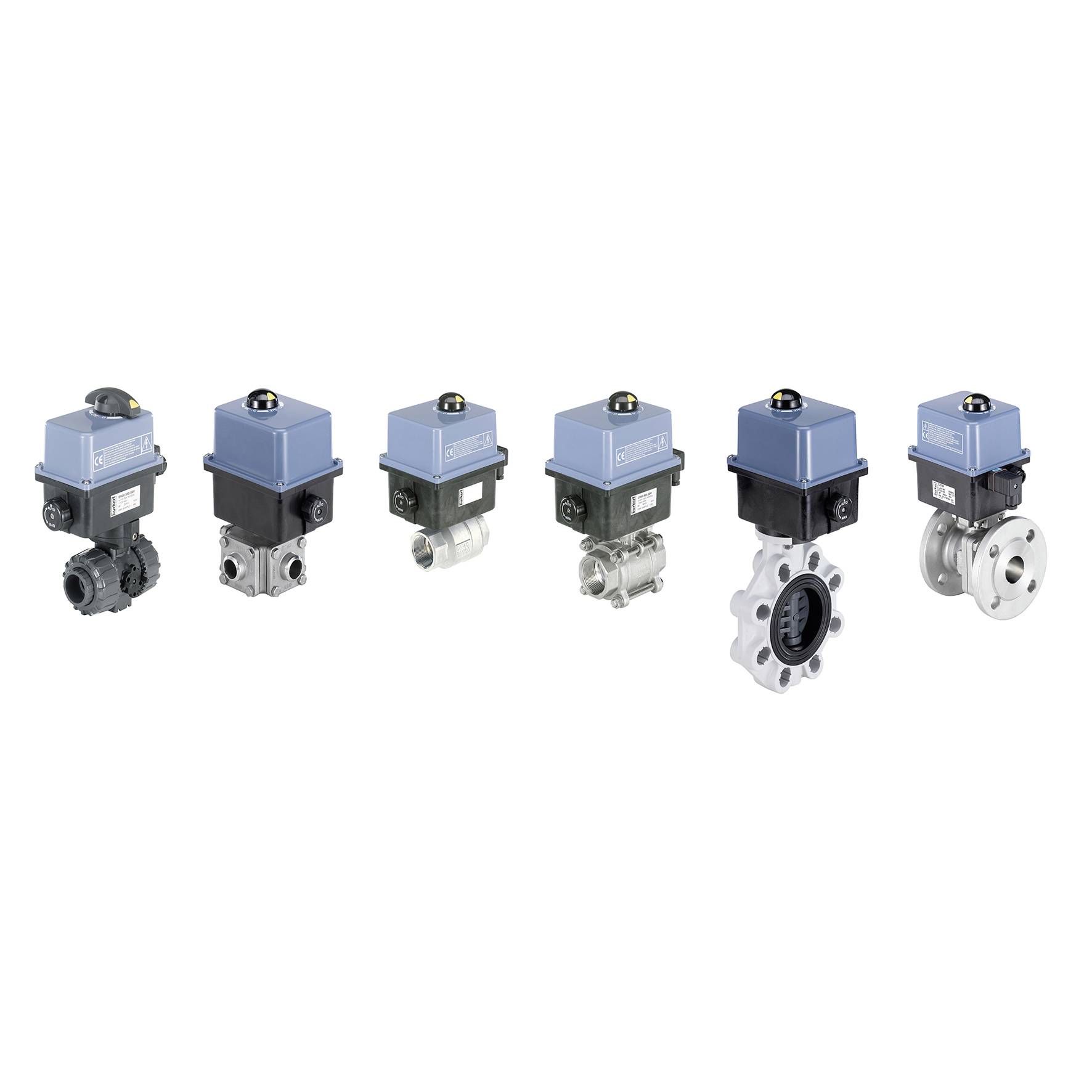

Šesť elektrických ventilov v rade, líšiacich sa pripojením a konštrukciou, pred bielym pozadím.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (975,00 € / kus)

975,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Guľový ventil s el Rotačný pohon

Vysoké prietoky
Pohon s nastaviteľnými koncovými spínačmi
Optický indikátor polohy
Manuálna núdzová prevádzka ako štandard

Technické parametre

Riadenie / spätná väzba - spätná väzba koncovej polohy Množstvo: 2 ST
Ovládanie / spätná väzba - spätná väzba polohy Funkcia: mechanická
Materiál pohonu: PA (polyamid)
Pohon - Typ pohonu: 3003
Pohon - uhol natočenia: 90 st
Pohon - Krútiaci moment: 35 N m
Pohon - vykurovacie odpory: Áno
Tesniaci materiál - časti v kontakte s médiom Tesniaci materiál: PTFE (polytetrafluóretylén)
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Vstupy/Výstupy - Výstup 1 typu analógového prúdu: bez spätnej väzby
Vstupy/výstupy - Analógové napätie typu Výstup 1: bez spätnej väzby
Vstupy/výstupy - typ vstupu 1 analógové napätie: bez ovládania
Vstupy/výstupy - Analógový prúd typu vstupu 1: bez ovládania
Vlastnosti - Vývrt guľôčky: priamy priechodný vývrt
Funkcie - Núdzový reset: Nie
Funkcie - Potenciometer: Nie
Vlastnosti zariadenia - Produktová podskupina: On/Off - Regulačné ventily
Vlastnosti zariadenia - doba prevádzky: 7 s
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / vedenie vedenia - Prípojka vedenia 1 menovitá šírka: DN 20
Procesné / linkové pripojenie - Linkové pripojenie 1 Norma: Rp (DIN EN 10226-1 (stará: DIN 2999))
Procesné / linkové pripojenie - prevedenie armatúry: štandardné
Materiály - Materiál gule: Nerezová oceľ 1.4401 (A182 - 316)
Materiály - materiál puzdra armatúry: nehrdzavejúca oceľ 1.4408 (A351 - CF8M)
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2

Kategória výrobku: hnacia jednotka guľového kohúta

Číslo výrobcu: 226478

Na stiahnutie

Datasheet

Datasheet 3047743 Bürkert hnacia jednotka guľového kohúta 226478 8804 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047743 Bürkert hnacia jednotka guľového kohúta 226478 8804 1 ks

Popis

Motorizovaný guľový ventil typ 8804 pozostáva z elektromotorického otočného pohonu a 2/2 alebo 3/2 cestného guľového ventilu z nehrdzavejúcej ocele. Dvoj- alebo trojdielne konštrukcie krytu sú dostupné ako 2-cestné varianty pre širokú škálu aplikácií. 3-cestné guľové ventily sú k dispozícii s L a T otvormi. Elektromotorický rotačný pohon je kompaktný. Môže sa použiť aj ako samostatné zariadenie na ovládanie iných pohonov (pozri údajový list Typ 3003). Vyhrievacie odpory a obmedzenie krútiaceho momentu sú štandardom. Kryt je vyrobený z materiálu spomaľujúceho horenie, klasifikovaného podľa UL94 V0.

Tento text bol preložený strojovo.
