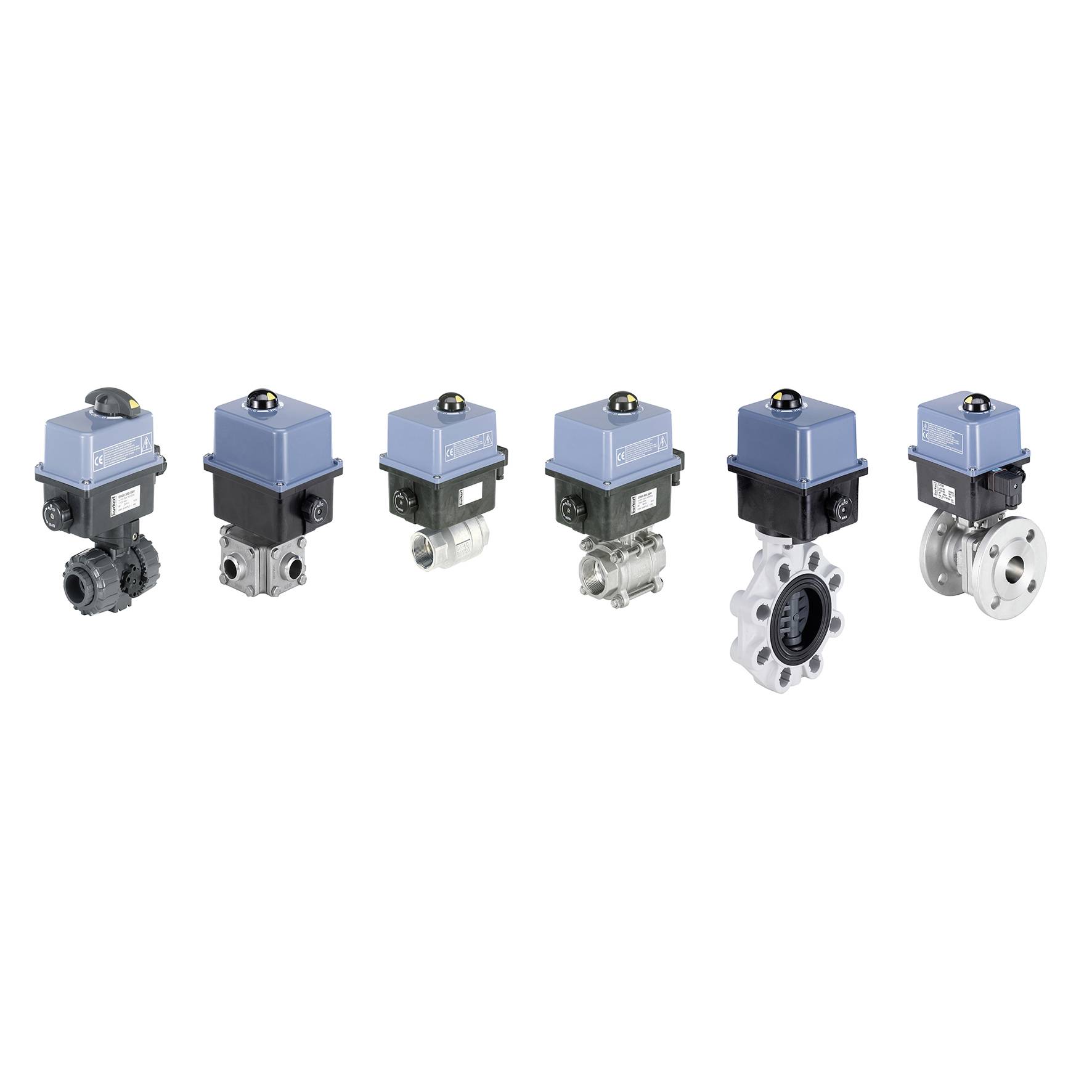

Ilustračný obrázok
Ilustračný obrázok
Bürkert hnacia jednotka guľového kohúta 226498 8804 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (560,16 € / kus)
560,16 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Guľový ventil s el Rotačný pohon
- Vysoké prietoky
- Pohon s nastaviteľnými koncovými spínačmi
- Optický indikátor polohy
- Manuálna núdzová prevádzka ako štandard
Technické parametre
- Riadenie / spätná väzba - spätná väzba koncovej polohy Množstvo: 2 ST
- Ovládanie / spätná väzba - spätná väzba polohy Funkcia: mechanická
- Materiál pohonu: PA (polyamid)
- Pohon - Typ pohonu: 3003
- Pohon - uhol natočenia: 90 st
- Pohon - Krútiaci moment: 20 N m
- Pohon - vykurovacie odpory: Áno
- Tesniaci materiál - časti v kontakte s médiom Tesniaci materiál: PTFE (polytetrafluóretylén)
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Vstupy/Výstupy - Výstup 1 typu analógového prúdu: bez spätnej väzby
- Vstupy/výstupy - Analógové napätie typu Výstup 1: bez spätnej väzby
- Vstupy/výstupy - typ vstupu 1 analógové napätie: bez ovládania
- Vstupy/výstupy - Analógový prúd typu vstupu 1: bez ovládania
- Vlastnosti - Vývrt guľôčky: priamy priechodný vývrt
- Funkcie - Núdzový reset: Nie
- Funkcie - Potenciometer: Nie
- Vlastnosti zariadenia - Produktová podskupina: On/Off - Regulačné ventily
- Vlastnosti zariadenia - doba prevádzky: 12 s
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / vedenie potrubia - Prípojka potrubia 1 menovitá svetlosť: DN 15
- Procesné / linkové pripojenie - Linkové pripojenie 1 Norma: Rp (DIN EN 10226-1 (stará: DIN 2999))
- Procesné / linkové pripojenie - prevedenie armatúry: štandardné
- Materiály - Materiál gule: Nerezová oceľ 1.4401 (A182 - 316)
- Materiály - materiál puzdra armatúry: nehrdzavejúca oceľ 1.4408 (A351 - CF8M)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Kategória výrobku
hnacia jednotka guľového kohúta
- Číslo výrobcu
226498
Na stiahnutie
Datasheet
Datasheet 3047757 Bürkert hnacia jednotka guľového kohúta 226498 8804 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047757 Bürkert hnacia jednotka guľového kohúta 226498 8804 1 ks
Popis
Motorizovaný guľový ventil typ 8804 pozostáva z elektromotorického otočného pohonu a 2/2 alebo 3/2 cestného guľového ventilu z nehrdzavejúcej ocele. Dvoj- alebo trojdielne konštrukcie krytu sú dostupné ako 2-cestné varianty pre širokú škálu aplikácií. 3-cestné guľové ventily sú dostupné s L a T otvormi. Elektromotorický rotačný pohon je kompaktný. Môže sa použiť aj ako samostatné zariadenie na ovládanie iných pohonov (pozri údajový list Typ 3003). Vyhrievacie odpory a obmedzenie krútiaceho momentu sú štandardom. Kryt je vyrobený z materiálu spomaľujúceho horenie, klasifikovaného podľa UL94 V0.
