Name: Bürkert kolískový ventil 6106 126411 -1 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047086
Availability: BackOrder

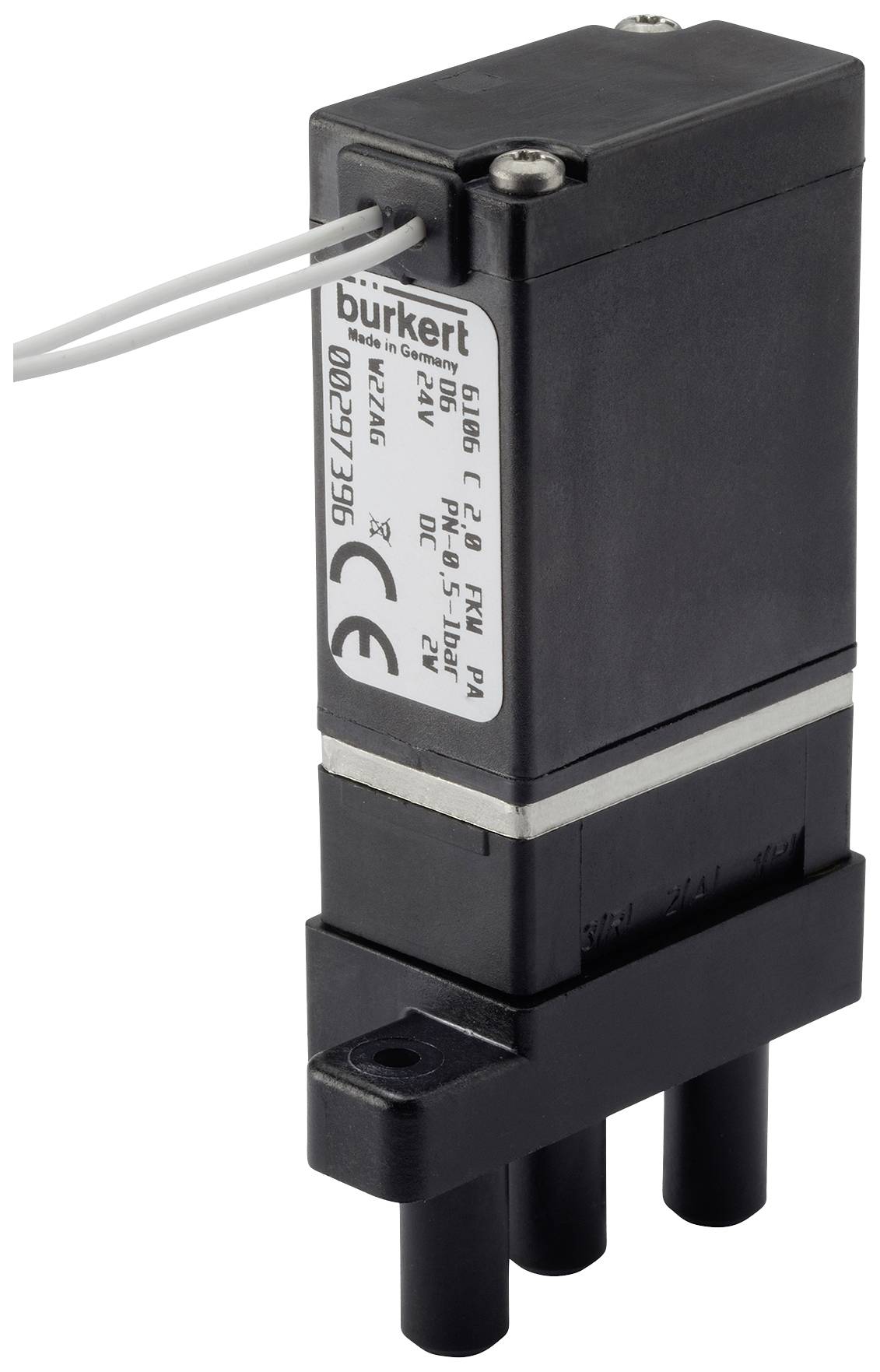

Magnetický ventil od Bürkert, čierny so striebornými detailmi, tri prípojky dole, dva káble hore. Číslo modelu a označenie CE viditeľné.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

80 Ks

Počet

Celkom (65,99 € / kus)

65,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 55 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - Menovitý tlak min: -1 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: cez káblové pripojenie 1
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - Typ pohonu: kolískový
Charakteristiky zariadenia - Prevádzka: priame pôsobenie
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Charakteristika zariadenia - celková šírka (nominálna hodnota): 16 mm
Vlastnosti zariadenia - Typická doba otvorenia: 25 ms
Vlastnosti zariadenia - Typický čas spínania: 25 ms
Charakteristika zariadenia - Typ upevnenia (príruby): metrické skrutky
Vlastnosti zariadenia - Upevnenie (príruba) Materiál: Oceľ
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 47 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 1,2 mm
Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: príruba
Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
Procesné / linkové pripojenie - Linkové pripojenie 3 Príruba: Bürkert príruba 16 x 27 verzia D3Bürkert príruba 16 x 27 verzia D3
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Cievka (jadro) - Typ cievky: bloková skrutkovaná
Cievka (jadro) - materiál cievky (kryt): PPS (polyfenylénsulfid)
Cievka (jadro) - menovitý výkon DC: 2,5 W
Cievka (jadro) - Farba krytu cievky: čierna
Materiály - Fluidné puzdro Materiál: PA (polyamid)
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: otočná páka
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzková skrutková drážka: áno
Režim prevádzky - ručná prevádzka Poloha: cez linkové pripojenie 1
Schválenia - Menovitý výkon: 2 W

Kategória výrobku: kolískový ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 126411

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): -1 bar

Rozsah prevádzkového tlaku: -1 do 10 bar

Prevádzkové medium: Plynové médium

Šírka: 16 mm

Ø vedenie: 1.2 mm

Typ: 6106

Max. teplota média: 55 °C

Min. teplota média: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3047086 Bürkert kolískový ventil 6106 126411 -1 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047086 Bürkert kolískový ventil 6106 126411 -1 do 10 bar 1 ks

Popis

Priamočinné vahadlové solenoidové ventily typu 6106 sú vhodné najmä pre neutrálne plynné médiá. Vstup tepla do média je minimálny, pretože kryt je oddelený od špirály nerezovou doskou. Ventily je možné pripevniť priamo na prírubu alebo namontovať samostatne alebo na viacnásobnú dosku. Môžu byť použité na dávkovanie, plnenie, miešanie a distribúciu.
