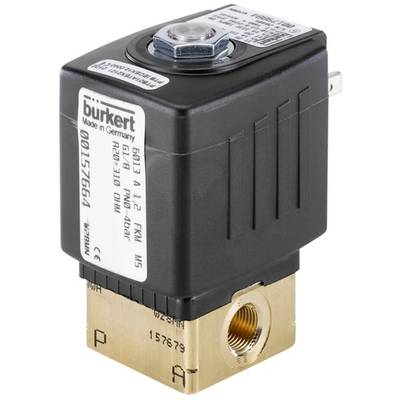

Bürkert magnetický ventil 146224 6013 230 V príruba Menovitá vzdialenosť 3 mm 2/2-cestný 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (169,99 € / kus)
169,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil, priamo pôsobiaci
- Priamočinný a kompaktný ventil do menovitého priemeru DN 6,0
- Systém skrutkových cievok odolný voči vibráciám
- Verzie odolné proti výbuchu
- K dispozícii sú energeticky úsporné verzie kick and drop
Technické parametre
- Cievka (jadro) - Veľkosť cievky: 32 mm
- Materiál: nehrdzavejúca oceľ
- Tesniaci materiál: FKM
- Nominálna šírka: 3 mm
- Pripojenie vedenia: Vzor príruby: Bürkert KL-NR.001-01-06 (32x32)
- Napätie: 230 voltov
- frekvencia 50 Hz.
- Teplota média (stupňov C) (max): 100
- Teplota okolia (stupne C) (max): 55
- Teplota okolia (stupne C) (min): -10
- Tlak (bar) (max): 10
- Teplota média (stupeň C) (min): -10
- Režim prevádzky: 2/2-cestný; Zatvorené v kľudovej polohe
- Spotreba energie: 8 wattov
- Pracovný cyklus (%): 100
- Čas otvorenia (ms) (max): 20
- Čas uzávierky (ms) (max): 30
- KV hodnota (M*3/H): 0,230
- Tlak (max) plynu: 10
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
príruba
- Prevádzková teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
146224
- Min. prevádzková teplota
-10 °C
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Menovitá vzdialenosť
3 mm
- Vlastnosti
príruba
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
2/2-cestný
- Hodnota kv
0.230 m³/h
Na stiahnutie
Datasheet
Datasheet 3046861 Bürkert magnetický ventil 146224 6013 230 V príruba Menovitá vzdialenosť 3 mm 2/2-cestný 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046861 Bürkert magnetický ventil 146224 6013 230 V príruba Menovitá vzdialenosť 3 mm 2/2-cestný 1 ks
Popis
Ventil 6013 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Kick and drop cievky sú k dispozícii na zníženie spotreby elektrickej energie počas prevádzky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
