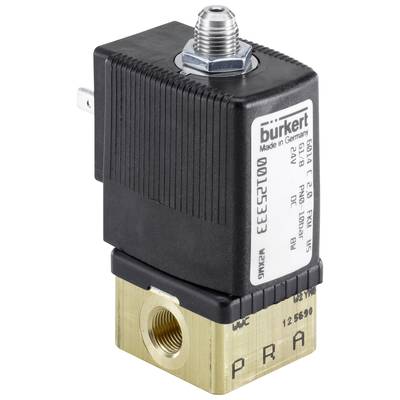

Bürkert magnetický ventil 170720 6014 24 V G 1/8 objímka Menovitá vzdialenosť 2 mm v pokojovej polohe tlak prevádzaný na
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (93,99 € / kus)
93,99 €
s DPH
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný solenoidový ventil, priamo pôsobiaci
- Priamočinný a kompaktný ventil do menovitého priemeru DN 2,5
- Systém skrutkových cievok odolný voči vibráciám
- Banjo skrutkové spojenie pre priame pripojenie k pneumatickým ventilom
- Verzie odolné proti výbuchu
- K dispozícii sú energeticky úsporné verzie kick and drop
Technické parametre
- Cievka (jadro) - Veľkosť cievky: 32mm
- Materiál: mosadz
- Tesniaci materiál: FKM
- Nominálna šírka: 2 mm
- Pripojenie linky: zásuvka G 1/8
- Napätie: 24 voltov
- Frekvencia: 50-60Hz
- Teplota média (stupňov C) (max): 100
- Teplota okolia (stupne C) (max): 55
- Teplota okolia (stupne C) (min): -10
- Tlak (bar) (max): 6
- Teplota média (stupeň C) (min): -10
- Režim prevádzky: 3/2-cestný; V kľudovej polohe je výstup B pod tlakom
- Spotreba energie: 8 wattov
- Hodnota QNN (L/MIN): 120,00
- Pracovný cyklus (%): 100
- Čas otvorenia (ms) (max): 15
- Čas uzávierky (ms) (max): 20
- Hodnota KV (M*3/H): 0,110
- Otváracia doba (ms) (min): 10
- Čas uzávierky (ms) (min): 15
- Tlak (max) plynu: 6
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
6 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/8 objímka
- Teplota média (rozsah)
-10 do 100 °C
- Číslo výrobcu
170720
- Tesniaci materiál
FKM
- Funkcia
3/2-cestné
- Max. teplota média
100 °C
- Min. teplota média
-10 °C
- Menovitá vzdialenosť
2 mm
- Vlastnosti
príruba
- QNn hodnota
120.00 l/min
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
v pokojovej polohe tlak prevádzaný na výstup 2
- Hodnota kv
0.110 m³/h
Na stiahnutie
Datasheet
Datasheet 3046898 Bürkert magnetický ventil 170720 6014 24 V G 1/8 objímka Menovitá vzdialenosť 2 mm v pokojovej polohe tlak prevádzaný na
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046898 Bürkert magnetický ventil 170720 6014 24 V G 1/8 objímka Menovitá vzdialenosť 2 mm v pokojovej polohe tlak prevádzaný na
Popis
Ventil 6014 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkert-špecifická prírubová verzia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacnásobnej doske. Kick and drop cievky sú k dispozícii na zníženie spotreby elektrickej energie počas prevádzky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
