Bürkert membránový ventil 349647 5282 24 V G 3/4 Menovitá vzdialenosť 20 mm servo riadené 1 ks

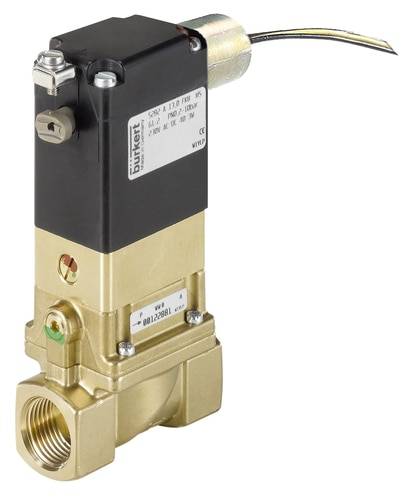

Elektromagnetický ventil s kovovým puzdrom, káblovou prípojkou a identifikačným štítkom v hornej časti, určený pre priemyselné riadiace systémy.

Ilustračný obrázok

Ventil od firmy Bürkert s mosadzným telesom a káblovým pripojením hore, vhodný pre priemyselné aplikácie na riadenie kvapalín.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Zobraziť alternatívy

Počet

Celkom (595,00 € / kus)

595,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

2/2cestný elektromagnetický ventil

Servom riadený membránový ventil do nominálnej veľkosti DN 65; Separačná membrána pre agresívne a kontaminované médiá; Časy zatvárania a otvárania je možné nastaviť individuálne; Verzie odolné voči výbuchu (kat. 2); Servisná ručná prevádzka

Technické parametre

Typ pohonu: skladacia armatúra
Princíp činnosti hlavného ventilu: membránový ventil
Funkcia prepínania: zapnuté / vypnuté
Mediálna separácia: áno
Číslo pripojenia na tekutinovú linku: 2
Funkcia ventilu počet spínacích polôh: 2
Menovitý tlak max. (Kvapalina): 10 bar
Striedavé napätie: áno
DC napätie: áno
Napätie batérie: áno
Menovitý výkon: 40 W.
Typ cievky: skrutkovaný blok
Materiál cievky (kryt): EP (epoxidová živica)
Čas otvorenia spínania: 100 ms - 800 ms
Čas zapnutia zopnutia: 1 ms - 4 ms
Čas otvorenia nastavenia ventilu: Áno
Čas zatvárania ventilu: Áno
Štruktúra ventilu: ventil kompletný
Spínaný výkon AC: 40 VA
Frekvencia napätia: 50/60 Hz
Funkcia ventilu, ručné ovládanie, blokovanie: áno
Dĺžka elektrického prepojovacieho kábla: 3 mm

Kategória výrobku: membránový ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 10 bar

Materiál puzdra: mosaz

Pripojenie: G 3/4

Prevádzkové médium: kvapalina

Teplota média (rozsah): 0 do +80 °C

Číslo výrobcu: 349647

Prevádzkový tlak (min.): 0.2 bar

Ovládanie: Ručné ovládanie; tlačidlo na kľúči

Tesniaci materiál: NBR

Hmotnosť: 1.99 kg

Max. teplota média: +80 °C

Min. teplota média: 0 °C

Menovitá vzdialenosť: 20 mm

Dĺžka: 100 mm

QNn hodnota: 7 l/min

: IP65

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -40 °C

Účinky: servo riadené

Hodnota kv: 6.5

Na stiahnutie

Datasheet

Datasheet 2351750 Bürkert membránový ventil 349647 5282 24 V G 3/4 Menovitá vzdialenosť 20 mm servo riadené 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2351750 Bürkert membránový ventil 349647 5282 24 V G 3/4 Menovitá vzdialenosť 20 mm servo riadené 1 ks

Popis

Ventil 5282 je membránový ventil ovládaný servomotorom. Na fungovanie ventilu je potrebný minimálny diferenčný tlak. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály a spôsoby účinku. Štandardné mosadzné puzdro spĺňa všetky európske požiadavky na pitnú vodu. Sortiment puzdier je doplnený prevedením z nehrdzavejúcej ocele. Prevádzkový režim je možné zmeniť z NC na NO jednoduchým otočením 3/2cestného riadiaceho ventilu na armatúre. Magnetické cievky sú tvarované z chemicky vysoko odolného epoxidu. 5282 je vybavený manuálnym ovládaním na uvedenie do prevádzky a testovanie. V spojení so zástrčkou podľa DIN EN 175301-803 forma A a puzdrom z nehrdzavejúcej ocele sú splnené požiadavky NEMA 4X.

Tento text bol preložený strojovo.
