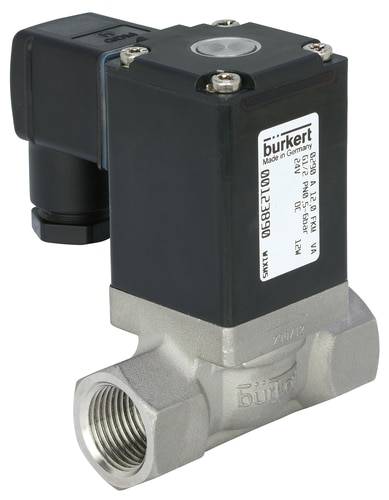

Bürkert membránový ventil 54044 290 110 V G 1 Menovitá vzdialenosť 25 mm nútené riadenie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 015,00 € / kus)
1 015,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2cestný elektromagnetický ventil
- Servom riadený membránový ventil do nominálnej veľkosti DN50; Trvalo spojená membrána sa otvára bez rozdielu tlaku; Vibračný systém blokových závitových cievok; Energeticky úsporné zníženie výkonu vo všetkých verziách DC
Technické parametre
- Typ pohonu: zdvíhacia armatúra
- Princíp činnosti hlavného ventilu: membránový ventil
- Funkcia prepínania: zapnuté / vypnuté
- Číslo pripojenia na tekutinovú linku: 2
- Funkcia ventilu počet spínacích polôh: 2
- Prítok: nad sedadlo
- Menovitý tlak max. (Kvapalina): 16 bar
- Striedavé napätie: áno
- Menovitý výkon: 16 W.
- Typ cievky: skrutkovaný blok
- Materiál cievky (kryt): EP (epoxidová živica)
- Veľkosť cievky: 49 mm
- Čas otvorenia spínania: 100 ms - 250 ms
- Čas zapnutia zopnutia: 700 ms - 2 ms
- Štruktúra ventilu: ventil kompletný
- Spínaný výkon AC: 120 VA
- Frekvencia napätia: 50 Hz
- Kategória výrobku
membránový ventil
- Prevádzkové napätie
110 V
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
G 1
- Prevádzkové médium
kvapalina
- Teplota média (rozsah)
-30 do +120 °C
- Číslo výrobcu
54044
- Prevedenie
Vákuová exekúcia
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
EPDM
- Hmotnosť
1727 kg
- Max. teplota média
+120 °C
- Min. teplota média
-30 °C
- Menovitá vzdialenosť
25 mm
- Dĺžka
115 mm
- QNn hodnota
10.7 l/min
IP65
- Max. okolitá teplota
+55 °C
- Účinky
nútené riadenie
- Hodnota kv
10
Na stiahnutie
Datasheet
Datasheet 2350725 Bürkert membránový ventil 54044 290 110 V G 1 Menovitá vzdialenosť 25 mm nútené riadenie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2350725 Bürkert membránový ventil 54044 290 110 V G 1 Menovitá vzdialenosť 25 mm nútené riadenie 1 ks
Popis
Ventil 0290 je servomotoricky ovládaný membránový ventil radu S.EV. Ventil sa otvára bez rozdielu tlaku. Proces otvárania je podporený tesným spojením membrány s kotvou. Integrovaná funkcia „soft-kick“ spôsobuje otváranie šetrné k materiálu. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály. Rad puzdier je doplnený variantmi z nehrdzavejúcej ocele. Magnetické cievky sú tvarované z chemicky vysoko odolného epoxidu. Aby sa znížila spotreba elektrickej energie, elektronika „kick and drop“ je zapuzdrená v cievke všetkých DC verzií. V spojení so zástrčkou podľa DIN EN 175301-803, forma A, ventily zodpovedajú krytiu IP65 - v spojení s nerezovým telesom NEMA 4X.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- Vrátane zásuvky pre zariadenie
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
