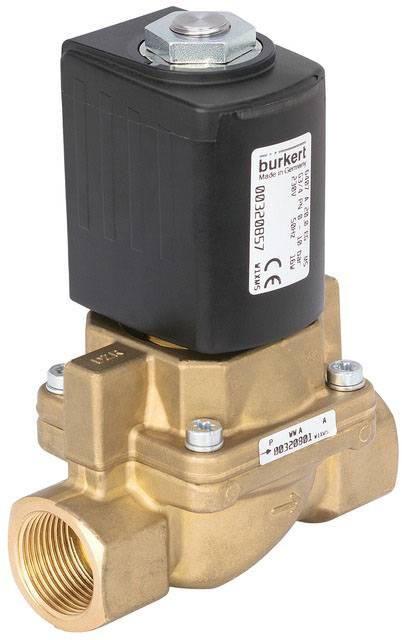

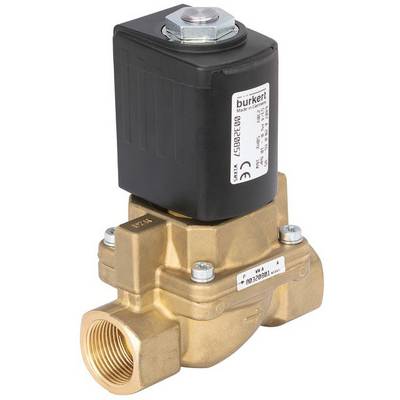

Bürkert piestový ventil 320857 6407 230 V G 3/4 Menovitá vzdialenosť 20 mm nútené riadenie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (515,00 € / kus)
515,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Servom ovládaný 2/2-cestný piestový ventil
- Servom riadený piestový ventil do nominálnej veľkosti DN50; Bezpečné otvorenie pomocou pevne spojeného piestového systému bez rozdielu tlaku; Vibračný systém prekrývajúcich sa cievok; Nevýbušné prevedenie; Energeticky úsporná technológia dvojitých cievok v prevedení kick and drop
Technické parametre
- Typ pohonu: zdvíhacia armatúra
- Princíp činnosti hlavného ventilu: sedlový ventil
- Funkcia prepínania: zapnuté / vypnuté
- Číslo pripojenia na tekutinovú linku: 2
- Funkcia ventilu počet spínacích polôh: 2
- Prítok: nad sedadlo
- Menovitý tlak max. (Kvapalina): 10 bar
- Materiál sedla ventilu: nehrdzavejúca oceľ
- Striedavé napätie: áno
- Menovitý výkon: 16 W.
- Typ cievky: prevlečený
- Materiál cievky (kryt): EP (epoxidová živica)
- Veľkosť cievky: 42 mm
- Čas otvorenia spínania: 100 ms - 200 ms
- Čas zopnutia: 300 ms - 500 ms
- Štruktúra ventilu: ventil kompletný
- Spínaný výkon AC: 150 VA
- Frekvencia napätia: 50 Hz
- Kategória výrobku
piestový ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
mosaz
- Pripojenie
G 3/4
- Prevádzkové médium
kvapalina
- Teplota média (rozsah)
-40 do +150 °C
- Číslo výrobcu
320857
- Prevedenie
Steam verzia
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
PTFE
grafit
- Hmotnosť
0.12 kg
- Max. teplota média
+150 °C
- Min. teplota média
-40 °C
- Menovitá vzdialenosť
20 mm
- Dĺžka
100 mm
- QNn hodnota
6.1 l/min
IP65
- Max. okolitá teplota
+45 °C
- Účinky
nútené riadenie
- Hodnota kv
5.7
Na stiahnutie
Datasheet
Datasheet 2351632 Bürkert piestový ventil 320857 6407 230 V G 3/4 Menovitá vzdialenosť 20 mm nútené riadenie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2351632 Bürkert piestový ventil 320857 6407 230 V G 3/4 Menovitá vzdialenosť 20 mm nútené riadenie 1 ks
Popis
Ventil 6407 je piestový ventil ovládaný servomotorom. Pevná spojka riadiaceho ventilu a piestu umožňuje otvorenie ventilu bez rozdielu tlaku. Ako piestový ventil je typ 6407 obzvlášť vhodný pre plyn a paru, ako aj pre kvapaliny s nízkymi prevádzkovými teplotami pod 0 ° C. Vodiaca trubica zátky a jadra je zvarená, aby sa zvýšila bezpečnosť tlaku a úniku. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Cievky sú lisované z chemicky vysoko odolného epoxidu. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvoch cievok. V spojení so zástrčkou podľa DIN EN 175301-803, forma A, ventily spĺňajú triedu ochrany IP65.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
