Name: Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks
Brand: Bürkert
SKU: 3047221
Availability: BackOrder

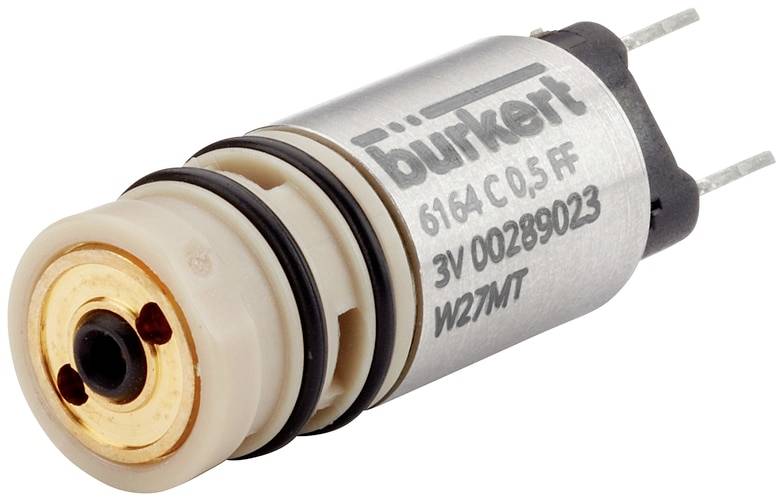

Elektrický ventil s nápisom 'burkert 6164 C 0.5 FF 3V 00289023'. Dva vodiče pre elektrickú prípojku sú viditeľné.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

20 Ks

Počet

Celkom (59,99 € / kus)

59,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 55 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak & teplota - nominálny tlak min: -0,8 bar
Tlak a teplota - Menovitý tlak max: 9 bar
Elektrické pripojenie - Typ elektrického pripojenia: pripojovacie kolíky 0,5x0,5x5,08 mm
Elektrické pripojenie - Poloha elektrického pripojenia: hore
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2
Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
Vlastnosti zariadenia - Otvorený čas spínania max.: 5 ms
Vlastnosti prístroja - doba zovretia max.: 5 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Vlastnosti zariadenia - Konštrukcia ventilu: bez fluidného puzdra
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristiky zariadenia - Prevádzka: priame pôsobenie
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Vlastnosti zariadenia - celková šírka (nominálna hodnota): 10 mm
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 6 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 0,5 mm
Procesné / linkové pripojenie - Linkové pripojenie 1 typ: Schéma zapojenia kartuše Bürkert
Procesné / linkové pripojenie - Typ pripojenia linky 2: Schéma zapojenia kartuše Bürkert
Procesné / linkové pripojenie - Typ pripojenia 3: Schéma zapojenia kartuše Bürkert
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Cievka (jadro) - Typ cievky: pevne integrovaná
Cievka (jadro) - materiál cievky (kryt): nehrdzavejúca oceľ
Cievka (jadro) - menovitý výkon DC: 0,7 W
Cievka (jadro) - Znížený výkon DC: 0,7 W
Materiály - Materiál ventilu v kontakte s médiom: PEEK (polyéteréterketón)
Materiály - Materiál ventilu 2 v kontakte s médiom: PA (polyamid)
Materiály - Materiál ventilu 3 v kontakte s médiom: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: Nie
Schválenia - Menovitý výkon: 0,7 W

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 272893

Prevádzkový tlak (max.): 9 bar

Prevádzkový tlak (min.): -0.8 bar

Rozsah prevádzkového tlaku: -0.8 do 9 bar

Prevádzkové medium: Kyslík

Šírka: 10 mm

Ø vedenie: 0.5 mm

Typ: 6164

Max. teplota média: 55 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047221 Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047221 Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks

Popis

Vlastné aplikácie sú čoraz zložitejšie. Inštalačný priestor, prietokový výkon a úspora nákladov sú kľúčové kritériá. To zvyšuje nároky na použité komponenty. Typ 6164 bol vyvinutý s cieľom umožniť pneumatické ovládanie prostredníctvom čo najlepšej integrácie riadiaceho ventilu do blokov alebo plastových dielov vyrobených vstrekovaním a tým dosiahnuť kompaktnejšiu konštrukciu.
Typ ventilu stanovuje nové štandardy vďaka svojej nekompromisnej spoľahlivosti, nadpriemernej životnosti a kvapalinovej charakteristike
Normy.
Rôzne schválenia a zhody umožňujú použitie v lekárskych aplikáciách, ako sú napríklad pásiky médií
Zubná technika alebo kontrola kyslíka vo ventilátoroch.

Tento text bol preložený strojovo.
