Name: Bürkert pneumatický ventil 6510 338330 2.5 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047401
Availability: BackOrder

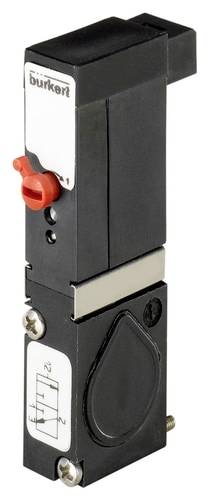

Obrázok zobrazuje čierne, obdĺžnikové ventil s červeným tlačidlom a malou náčrtkou na prednej strane, ktorá označuje smer prúdenia.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 22. 10.

1 Ks

Počet

Celkom (85,99 € / kus)

85,99 €

s DPH

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

3/2-cestný pneumatický ventil 10 mm

Kompaktná forma
Rýchle spínacie časy
Nízka spotreba elektrickej energie

Technické parametre

Pohon - ručné ovládanie Materiál: nie je k dispozícii ručné ovládanie
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 11 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: NBR (nitrilkaučuk)
Materiál tesnenia - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak & teplota - nominálny tlak min: 2,5 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: lankový kábel
Elektrické pripojenie - Poloha elektrického pripojenia: opačná strana napájania
Elektrické pripojenie - Dĺžka elektrického pripojovacieho kábla: 200 mm
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2
Elektrické pripojenie - Elektrické pripojenie 1 kábel Materiál: FEP (kopolymér perfluóretylén-propylén)
Elektrická prípojka - Elektrická prípojka 1 farba: červená
Elektrická prípojka - Elektrická prípojka 2 farba: čierna
Elektrické pripojenie - Elektrické pripojenie Prierez kábla (AWG): AWG 24
Elektrické pripojenie - Prierez elektrického kábla (mm²): 0,2 mm²
Elektrické pripojenie - Elektrické pripojenie Polarita: červený kábel + , čierny kábel -
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti zariadenia - Otvorený čas spínania max.: 10 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 15 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Charakteristika zariadenia - Typ upevnenia: plastové rezné skrutky
Vlastnosti zariadenia - montážne rozmery: M2 x 20
Vlastnosti zariadenia - Materiál upevnenia: oceľ
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 150 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 0,6 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 2,5 mm
Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
Procesné / linkové pripojenie - vzor príruby: FM08
Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
Procesné / linkové pripojenie - pracovná poloha pripojenia: na pneumatickom module
Procesné / linkové pripojenie - vzor pracovnej príruby: FM08
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Nie
Cievka (jadro) - Veľkosť cievky: 10 mm
Cievka (jadro) - Spotreba elektrickej energie min.: 0,8W
Cievka (jadro) - Elektrický príkon max.: 0,8W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotná kontrola Materiál v kontakte s médiom: PPS (polyfenylénsulfid)
Materiály - pilotná kontrola Materiál v kontakte s prostredím: PPS (polyfenylénsulfid)
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: Nie
Režim prevádzky - Manuálna prevádzka Typ: Nie je k dispozícii
Režim prevádzky - ručná prevádzka Uzamykanie: nie je k dispozícii žiadna ručná prevádzka
Prevádzkový režim - ručná prevádzka Skrutková drážka: nie je k dispozícii žiadna ručná prevádzka

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 338330

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2.5 bar

Rozsah prevádzkového tlaku: 2.5 do 10 bar

Prevádzkové medium: stlačený vzduch

Ø vedenie: 2.5 mm

: IP65

Typ: 6510

Max. teplota média: 50 °C

Min. teplota média: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3047401 Bürkert pneumatický ventil 6510 338330 2.5 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047401 Bürkert pneumatický ventil 6510 338330 2.5 do 10 bar 1 ks

Popis

Typ 6510 pozostáva z riadiaceho elektromagnetického ventilu typu 6144 a pneumatického sedlového ventilu. Flipper action systém umožňuje spínanie vysokých tlakov s nízkou spotrebou energie a krátkymi spínacími časmi. Všetky ventily sú štandardne vybavené manuálnym núdzovým ovládaním. Typ 6510 môže byť usporiadaný v rade a s konektorom vzadu použiteľný predovšetkým na ventilových ostrovčekoch Typ 8640 a s konektorom vpredu predovšetkým na ventilových blokoch na ovládanie pneumatických pohonov.

Tento text bol preložený strojovo.
