Name: Bürkert pneumatický ventil 6519 377419 2 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047977
Availability: BackOrder

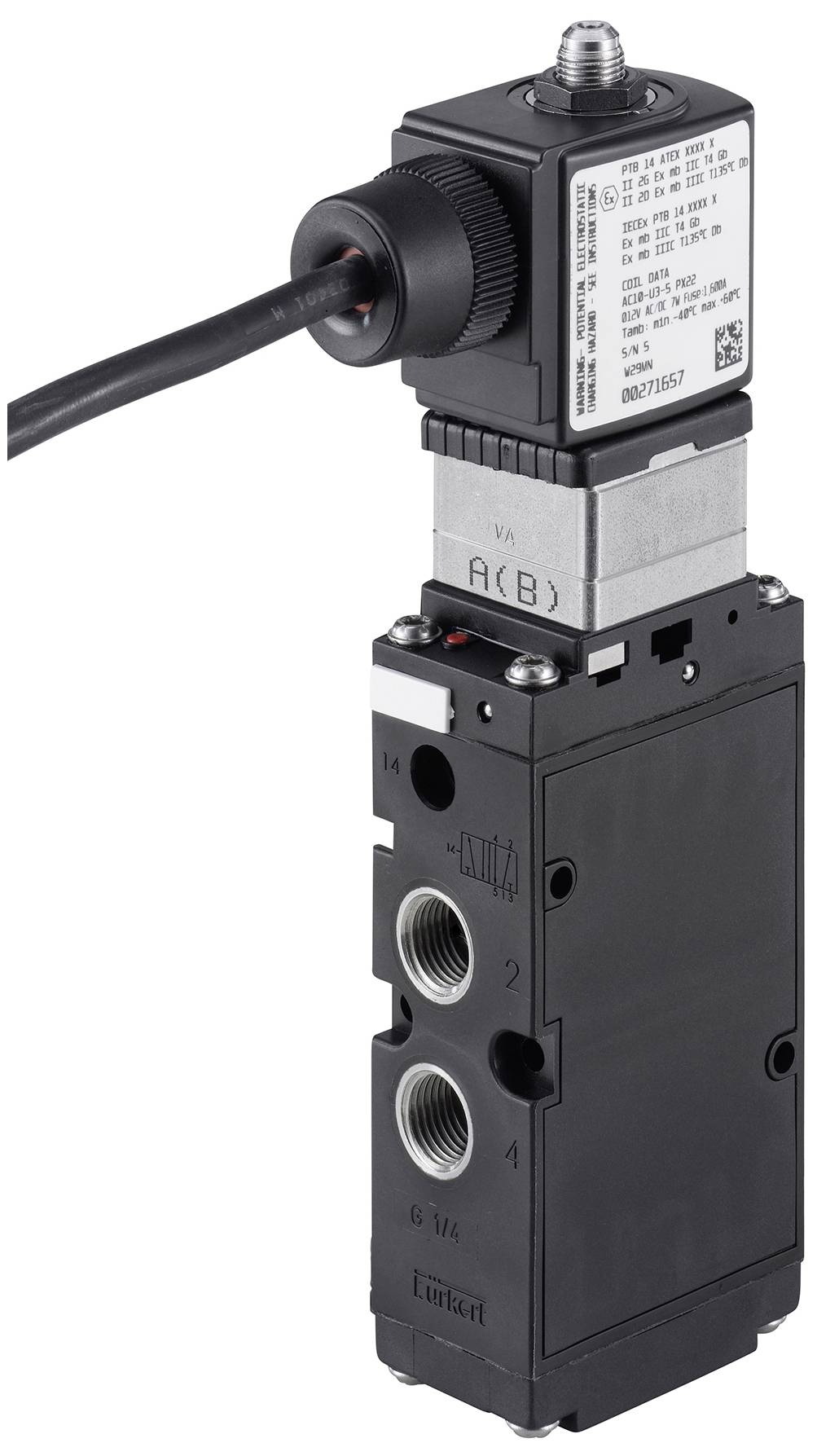

Obrázok zobrazuje čierne hydraulické ventil s elektronickým riadiacim modulom a prípojkami. Slúži na reguláciu prúdenia kvapalín.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (275,00 € / kus)

275,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

5/2-cestný pneumatický ventil 32mm

Veľký prietok
Nízka spotreba elektrickej energie
Jednoduchá alebo bloková montáž
Verzie Standard, Ex mb, Ex eb mb a Ex ia
Zásuvka G 1/4”, NPT 1/4” a príruba NAMUR

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 33 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: PUR (polyuretán)
Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -25 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 2 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: linkový kábel
Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
Elektrické pripojenie - Dĺžka elektrického pripojovacieho kábla: 3 000 mm
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti zariadenia - Otvorený spínací čas max.: 20 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 40 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 1 300 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 8 mm
Pripojenie procesu/potrubia - Priemer pripojenia prívodu (palec): 1/4 palca
Procesné/rúrkové pripojenie - typ napájacieho pripojenia: vnútorný závit
Procesné / linkové pripojenie - napájanie Typ závitu: G
Procesné / linkové pripojenie - vzor príruby: FM02
Procesné/líniové pripojenie - Pracovný priemer pripojenia (palec): 1/4 palca
Procesné/rúrkové pripojenie - pracovný typ pripojenia: vnútorný závit
Procesné / linkové pripojenie - pracovné pripojenie Typ závitu: G
Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
Procesné / linkové pripojenie - pracovné pripojenie Materiál: mosadz
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie – striedavé napätie: Áno
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - Veľkosť cievky: 32mm
Cievka (jadro) - Elektrický príkon min.: 2,25 W
Cievka (jadro) - Elektrický príkon max.: 2,25 W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: Áno
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
Prevádzkový režim - Číslo pripojenia fluidnej linky: 5
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Spôsob činnosti - funkcia ventilu: H/Z - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, pracovný port 4 do výstupu 5 otvorený, výstup 3 zatvorený, výstup 3 zatvorený H/Z - otvorený v pokojovej polohe - tlak port 1 na pracovný port 2, pracovný port 4 na výstup 5 otvorený, výstup 3 zatvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzková skrutková drážka: áno
Typ schválenia: ATEX, IECExATEX, IECEx
Typ schválenia: II 2 Gmb IIC T6 Gb; II 2 D mb IIIC T80 °C Db; Bloková zostava, mb IIC T6 Gb; mb IIIC T80 °C Db; Montáž bloku
Frekvencia napätia: 50/60 Hz

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 377419

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2 bar

Rozsah prevádzkového tlaku: 2 do 10 bar

Prevádzkové medium: stlačený vzduch

: IP65

Typ: 6519

Max. teplota média: 50 °C

Min. teplota média: -10 °C

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3047977 Bürkert pneumatický ventil 6519 377419 2 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047977 Bürkert pneumatický ventil 6519 377419 2 do 10 bar 1 ks

Popis

Typ 6518 je pilotne ovládaný 3/2-cestný ventil a typ 6519 je 3/2, 5/2 alebo 5/3-cestný ventil. Spolu tvoria sériu. Ventily je možné použiť samostatne alebo na blokoch. Pracujú bez stálej spotreby vzduchu a slúžia na ovládanie dvoj alebo jednočinných pohonov. Použitie vysoko kvalitných materiálov umožňuje použitie ventilov aj vo vonkajšom a chemickom prostredí. Séria obsahuje zariadenia s certifikátom Ex a vzorom príruby NAMUR. S ventilovými režimami C, D a H monostabilný je možné dosiahnuť úroveň bezpečnosti SIL2 v súlade s IEC 61508 v závislosti od architektúry bezpečnostného zariadenia.

Tento text bol preložený strojovo.
