Name: Bürkert pneumatický ventil 6527 156337 2 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

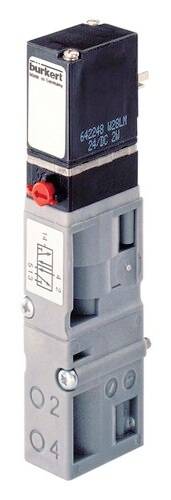

'Elektrický magnetický ventil od Bürkert v sivej a čiernej farbe púzdra, označený technickými špecifikáciami.'

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

5/2-cestný pneumatický ventil 16 mm

Kompaktný ventil
Rýchle spínacie časy
Nízka spotreba elektrickej energie
Predovládanie kolísk v DC

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 16,5 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: FKM (fluórová guma)
Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 2 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti zariadenia - Otvorený spínací čas max.: 20 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 12 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Vlastnosti zariadenia - Typ upevnenia: Metrické skrutky
Vlastnosti zariadenia - montážne rozmery: M3 x 30
Vlastnosti zariadenia - Materiál upevnenia: oceľ
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 700 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 6 mm
Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
Procesné / linkové pripojenie - vzor príruby: FM17
Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
Procesné / linkové pripojenie - pracovná poloha pripojenia: na pneumatickom module
Procesné / linkové pripojenie - vzor pracovnej príruby: FM17
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - Veľkosť cievky: 16 mm
Cievka (jadro) - Spotreba elektrickej energie min.: 2 W
Cievka (jadro) - Elektrický príkon max.: 2 W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
Prevádzkový režim - Číslo pripojenia fluidnej linky: 5
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - funkcia ventilu: H/Z - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, pracovný port 4 do výstupu 5 otvorený, výstup 3 zatvorený, výstup 3 zatvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: otočná páka
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzková skrutková drážka: áno

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 156337

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2 bar

Rozsah prevádzkového tlaku: 2 do 10 bar

Prevádzkové medium: stlačený vzduch

Ø vedenie: 6 mm

: IP65

Typ: 6527

Max. teplota média: 50 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047109 Bürkert pneumatický ventil 6527 156337 2 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047109 Bürkert pneumatický ventil 6527 156337 2 do 10 bar 1 ks

Popis

Ventily typu 6527 pozostávajú z riadiaceho vahadlového solenoidového ventilu typu 6106 a pneumatického sedlového ventilu. Princíp činnosti umožňuje spínanie vysokých tlakov s nízkou spotrebou energie a krátkymi spínacími časmi. Ventily môžu byť usporiadané v rade a s konektorom vzadu, s výhodou pre ventilové ostrovčeky (typy 8640 alebo 8644) a s konektorom vpredu, výhodne sa dajú použiť na ventilových blokoch na ovládanie pneumatických pohonov. Riadiace ventily sú štandardne vybavené manuálnym ovládaním.

Tento text bol preložený strojovo.
