Name: Bürkert sedlový ventil 6407 325971 0 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047379
Availability: BackOrder

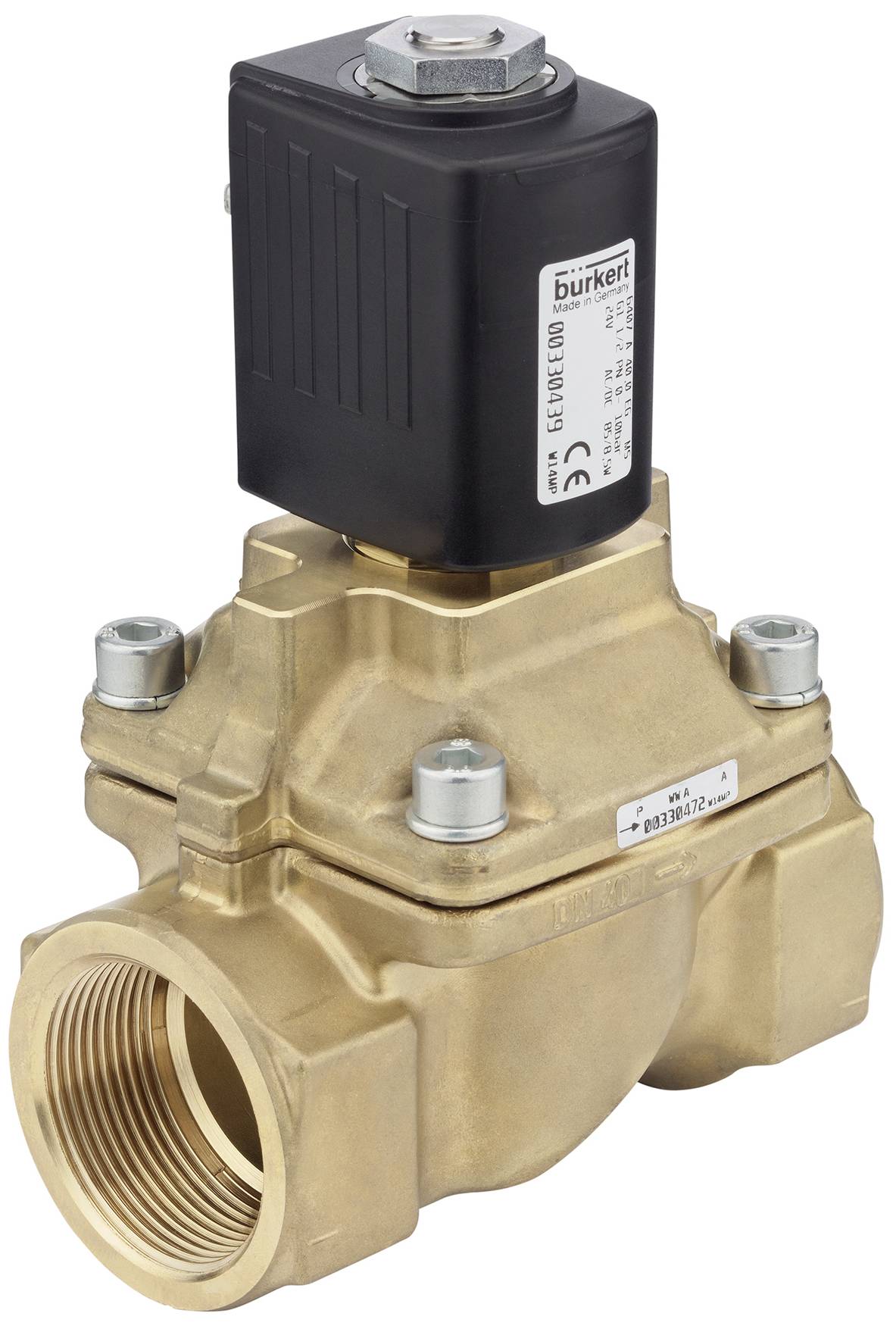

Mosadzný ventil s čiernym ovládacím nástavcom, používaný na reguláciu prúdenia kvapalín alebo plynov v priemyselných aplikáciách.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (515,00 € / kus)

515,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - tesnenie smerom von Materiál: grafit
Tlak a teplota - Teplota média min: -40 °C
Tlak a teplota - teplota média max: 150 °C
Tlak a teplota - Teplota okolia max: 45 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
Tlak a teplota - Maximálny nominálny tlak (kvapalina): 10 bar
Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Vlastnosti zariadenia - Inštalačná dĺžka: 100 mm
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Otvorený čas spínania max.: 200 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 500 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - Prietok: cez sedadlo
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Vlastnosti zariadenia - Prevádzka: ovládaná silou
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Vlastnosti zariadenia - doba spínania otvorenia min: 100 ms
Vlastnosti zariadenia - doba spínania zovretia min: 300 ms
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
Charakteristika zariadenia - ventil olejového horáka: č
Charakteristika zariadenia - Steam verzia: Áno
Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 6 100 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 20 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 5,7 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 3/4 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 3/4
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 3/4
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Nie
Napätie - Napätie min / Menovité napätie: 110 V
Napätie - Napätie max / Menovité napätie: 110V
Napätie – striedavé napätie: Áno
Napätie - jednosmerné napätie: Nie
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 42mm
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - Cievka Kick and Drop: Možná technológia úspory energie Je možná technológia úspory energie
Cievka (jadro) - Nízka hlučnosť: Nie
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
Cievka (jadro) - Cievka Špeciálna vlastnosť: pre vysoké teploty
Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
Cievka (jadro) - spínaný výkon AC: 150 V
A
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
Materiály - Materiál sedla ventilu: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
Režim prevádzky - manuálna prevádzka: Nie
Schválenia - Menovitý výkon: 16 W
Frekvencia napätia: 50Hz

Kategória výrobku: sedlový ventil

Prevádzková teplota: -40 °C (min)

Min. prevádzková teplota: -40 °C

Číslo výrobcu: 325971

Rozmer.: (Ø x h) 20 mm x 100 mm

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 10 bar

Prevádzkové medium: kvapaliny

Hĺbka: 100 mm

(Ø): 20 mm

: IP65

Typ: 6407

Max. teplota média: 150 °C

Min. teplota média: -40 °C

Na stiahnutie

Datasheet

Datasheet 3047379 Bürkert sedlový ventil 6407 325971 0 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047379 Bürkert sedlový ventil 6407 325971 0 do 10 bar 1 ks

Popis

Ventil 6407 je servoriadený piestový ventil. Pevná spojka riadiaceho ventilu a piestu umožňuje otvorenie ventilu bez rozdielu tlaku. Ako piestový ventil je typ 6407 vhodný najmä pre plyn a paru, ako aj kvapaliny s nízkymi prevádzkovými teplotami pod 0°C. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Cievky sú lisované chemicky vysoko odolným epoxidom. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. V spojení so zátkou podľa DIN EN 175301-803 Forma A spĺňajú ventily triedu ochrany IP65.

Tento text bol preložený strojovo.
