Name: Bürkert ventil so šikmým sedlom 2000 342508 0 do 15 bar 1 ks
Brand: Bürkert
SKU: 3047463
Availability: BackOrder

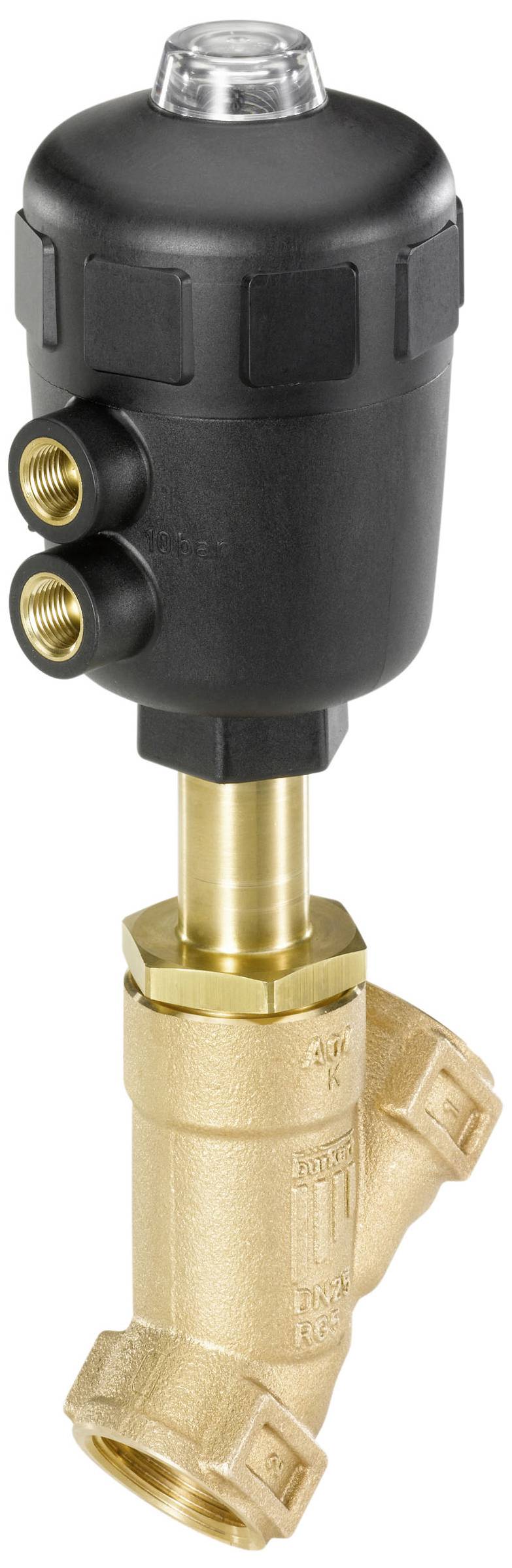

Pneumatický šikmý ventil s čiernym telesom a kovovým ventilový telom. Má dva pripojenia a používa sa v priemyselných systémoch.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (194,99 € / kus)

194,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pohon - Verzia pohonu: Classic
Pohon - Veľkosť pohonu: 40 mm
Pohon - dotaz na polohu cez magnetický piest: č
Pohon - Kategória materiálu pohonu: Plasty
Materiál pohonu: PA (polyamid)
Pohon - O-krúžok medzi krytom a vložkou: Nie
Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/8 palca
Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
Materiál spojenia pohonu - ovládacieho vzduchu: mosadz
Pohon - priemer otvoru pre reguláciu vzduchu: 1,2 mm
Pohon – Rozhranie s pohonom: metrický
Pohon - Zvýšená chemická odolnosť pohonu: Nie
Pohon - ovládací kužeľ: Nie
Prípojka pohonu - riadiaceho vzduchu 1 Predmontované: kužeľová zátka
Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: kužeľová zátka
Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
Tesniaci materiál - Balené tesnenie obsahuje: č
Tlak a teplota - menovitý tlak (DIN EN 1333): PN 25
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 185 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 30 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Menovitý tlak max: 15 bar
Tlak & teplota - kontrolný tlak min: 4 bar
Tlak & teplota - riadiaci tlak max: 10 bar
Tlak a teplota - Menovitý tlak (DIN EN 1759): Trieda 150
Tlak a teplota - Kontrolný tlakový podtlak: Nie
Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
Vlastnosti zariadenia - Inštalačná dĺžka: 65 mm
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - výroba telesa ventilu: liatina
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Medium & Calibration - CIP schopný: Áno
Medium & Calibration - SIP schopný: Áno
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 3,7 m3/h
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 15 mm
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1/2 palca
Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 15 mm
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1/2
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Materiály – Kategória materiálu telesa ventilu: Kovy
Materiály - materiál puzdra ventilu: delový kov
Materiály - puzdro ventilu Povrchová úprava vo vnútri: neopracovaná
Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim prevádzky - manuálna prevádzka: Nie
Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
Schválenia - priložený certifikát o skúške z výroby 3.1: č

Kategória výrobku: ventil so šikmým sedlom

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 342508

Prevádzkový tlak (max.): 15 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 15 bar

Ø vedenie: 15 mm

Typ: 2000

Max. teplota média: 185 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047463 Bürkert ventil so šikmým sedlom 2000 342508 0 do 15 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047463 Bürkert ventil so šikmým sedlom 2000 342508 0 do 15 bar 1 ks

Popis

Externe ovládaný uhlový sedlový ventil pozostáva z pneumaticky ovládaného piestového pohonu a telesa 2-cestného ventilu. V závislosti od teploty okolia je pohon dostupný v dvoch rôznych materiáloch, PA a PPS. Osvedčené, samonastaviteľné tesnenie vretena zaisťuje vysokú tesnosť. Prietokovo efektívne telesá 2/2-cestných ventilov vyrobené z červeného bronzu alebo z nehrdzavejúcej ocele odliatej na vytavenie umožňujú vysoké prietoky. Tieto bezúdržbové a robustné ventily je možné dodatočne vybaviť rozsiahlym sortimentom príslušenstva pre indikáciu polohy, obmedzenie zdvihu alebo manuálne núdzové ovládanie.
