Name: Bürkert ventil so šikmým sedlom 2000 344822 0 do 25 bar 1 ks
Brand: Bürkert
SKU: 3047521
Availability: BackOrder

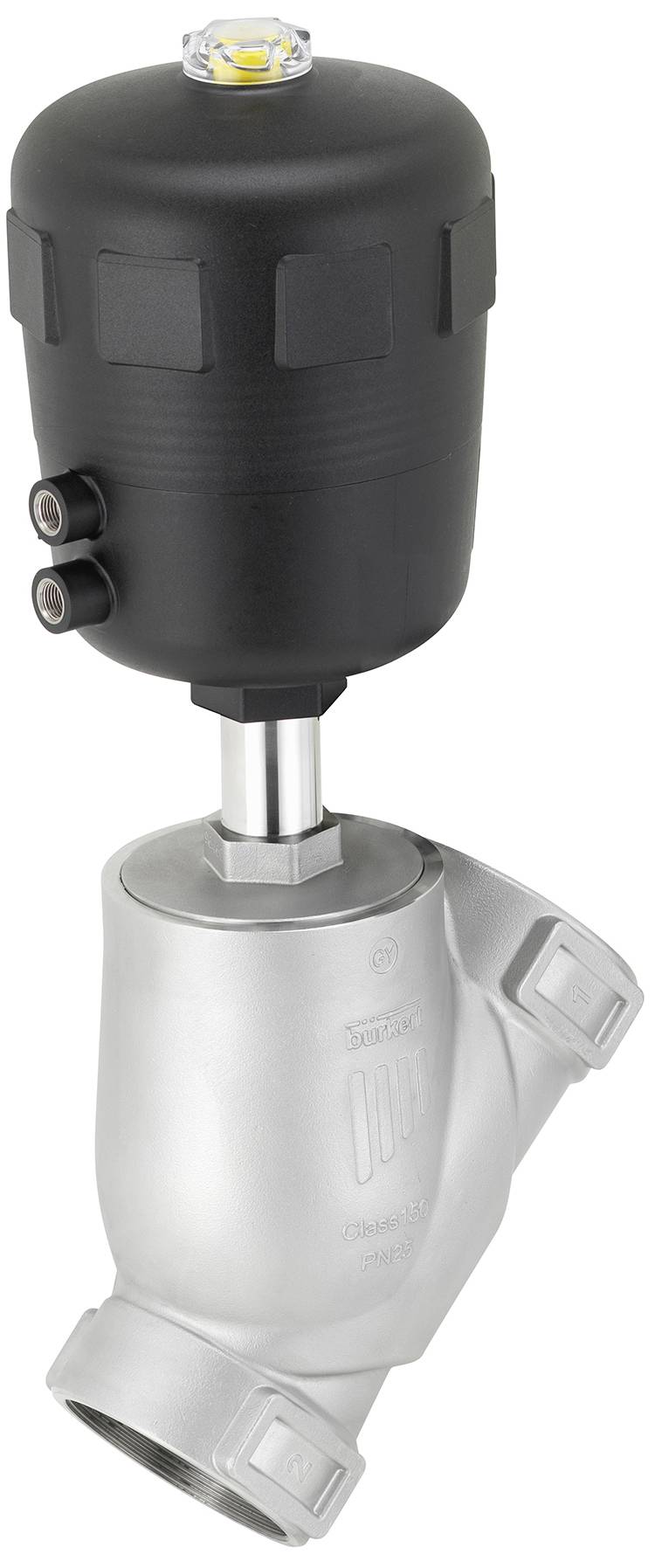

Pneumatický šikmosedový ventil z nehrdzavejúcej ocele s čiernym púzdrom a dvoma prípojkami, používaný na reguláciu kvapalín.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (515,00 € / kus)

515,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Antrieb - Antriebsausführung: Classic
Antrieb - Antriebsgröße: 80 mm
Antrieb - Stellungsabfrage über Magnetkolben: Nein
Antrieb - Antrieb Werkstoff Kategorie: Kunststoffe
Antrieb - Antrieb Werkstoff: PPS (Polyphenylensulfid)
Antrieb - O-Ring zwischen Deckel und Laufbuchse: Nein
Antrieb - Steuerluftanschluss Typ: Innengewinde
Antrieb - Steuerluftanschluss Gewindeart: G
Antrieb - Steuerluftanschluss Durchmesser (Zoll): 1/4 Zoll
Antrieb - Steuerluftanschluss Position: in Leitungsrichtung
Antrieb - Steuerluftanschluss Werkstoff: Edelstahl
Antrieb - Steuerluftbohrung Durchmesser: 2 mm
Antrieb - Schnittstelle zum Antrieb: metrisch
Antrieb - Antrieb erhöhte chemische Beständigkeit: Nein
Antrieb - Regelkegel: Nein
Antrieb - Steuerluftanschluss 1 Vormontiert: Kegelstopfen
Antrieb - Steuerluftanschluss 2 Vormontiert: Kegelstopfen
Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Kunststoffe
Dichtungsmaterial - Sitzdichtung Werkstoff: PTFE (Polytetrafluorethylen)
Dichtungsmaterial - Dichtung Nippel-Gehäuse Werkstoff: Graphit
Dichtungsmaterial - Verpackte Dichtung beigelegt: Nein
Druck & Temperatur - Nenndruck (DIN EN 1333): PN 25
Druck & Temperatur - Temperatur Medium min: -10 °C
Druck & Temperatur - Temperatur Medium max: 185 °C
Druck & Temperatur - Temperatur Umgebung min: 5 °C
Druck & Temperatur - Temperatur Umgebung max: 140 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Nenndruck max: 25 bar
Druck & Temperatur - Steuerdruck min: 5 bar
Druck & Temperatur - Steuerdruck max: 10 bar
Druck & Temperatur - Nenndruck (DIN EN 1759): Class 150
Druck & Temperatur - Steuerdruck Vakuum: Nein
Geräteeigenschaften - Produktuntergruppe: Auf/Zu Ventile
Geräteeigenschaften - Einbaulänge: 90 mm
Geräteeigenschaften - Hauptventil Funktionsprinzip: Schrägsitzventil
Geräteeigenschaften - Ventil-Ansteuerung Art: pneumatisch
Geräteeigenschaften - Ventilaufbau: Ventil komplett
Geräteeigenschaften - Ventilrohgehäuse Herstellung: gegossen
Geräteeigenschaften - Anströmung: unter Sitz
Geräteeigenschaften - Vakuumausführung: Nein
Geräteeigenschaften - Sauerstoffausführung: Nein
Medium & Kalibrierung - CIP fähig: Ja
Medium & Kalibrierung - SIP fähig: Ja
Nennweite (Kv Wert) - Kv Wert (Wasser): 18 m3/h
Nennweite (Kv Wert) - Gehäusenennweite: 25 mm
Nennweite (Kv Wert) - Gehäusenennweite (IN): 1 Zoll
Nennweite (Kv Wert) - Sitznennweite: 25 mm
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
Werkstoffe - Ventilgehäuse Werkstoff Kategorie: Metalle
Werkstoffe - Ventilgehäuse Werkstoff: Edelstahl
Werkstoffe - Ventilgehäuse Oberflächenbearbeitung innen: unbearbeitet
Werkstoffe - Ventilgehäuse Oberflächenbearbeitung außen: unbearbeitet
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
Wirkungsweise - Handbetätigung: Nein
Wirkungsweise - Steuerfunktion: A - in Ruhestellung geschlossen (NC)
Wirkungsweise - Zusätzliche Handbetätigung beigelegt: Nein
Zulassungen - Werksprüfzeugnis 3.1 beigelegt: Nein

Kategória výrobku: ventil so šikmým sedlom

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 344822

Prevádzkový tlak (max.): 25 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 25 bar

Ø vedenie: 25 mm

Typ: 2000

Max. teplota média: 185 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047521 Bürkert ventil so šikmým sedlom 2000 344822 0 do 25 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047521 Bürkert ventil so šikmým sedlom 2000 344822 0 do 25 bar 1 ks

Popis

Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Abhängig von der Umgebungstemperatur ist der Antrieb in zwei verschiedenen Werkstoffen, PA und PPS, erhältlich. Die bewährte selbstnachstellende Spindelabdichtung gewährleistet hohe Dichtheit. Die strömungsgünstigen 2/2-Wege-Ventilgehäuse aus Rotguss oder Feinguss Edelstahl ermöglichen hohe Durchflusswerte. Diese wartungsfreien und robusten Ventile können mit einem umfassenden Zubehörteilesortiment für Stellungsanzeige, Hubbegrenzung oder Handnotbetätigung nachgerüstet werden.

Tento text bol preložený strojovo.
