Name: Bürkert ventil so šikmým sedlom 2100 235508 0 do 16 bar 1 ks
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

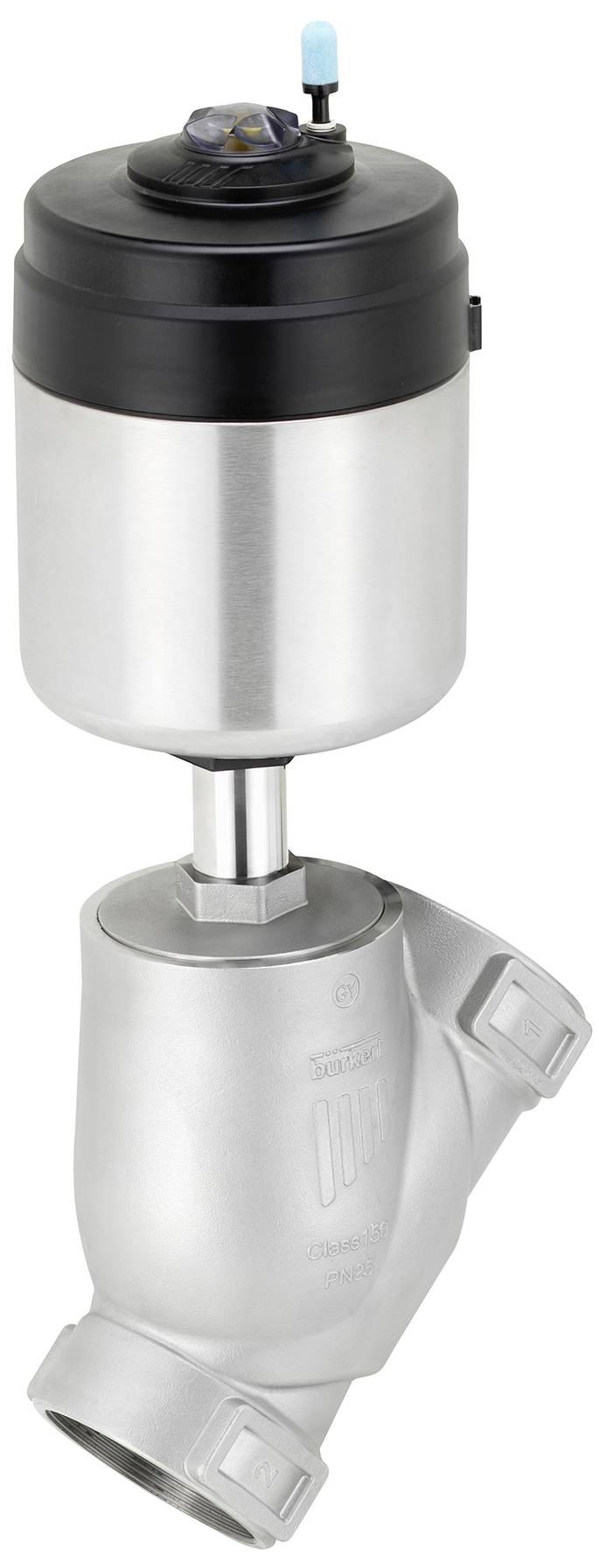

Pneumaticky ovládaný ventil s nerezovým telom a čiernou ovládacou hlavou, často používaný v priemyselných kvapalinových systémoch.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

1 Ks

Počet

Celkom (465,00 € / kus)

465,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pohon - Verzia pohonu: ELEMENT
Pohon - Veľkosť pohonu: 70 mm
Pohon - dotaz na polohu cez magnetický piest: č
Pohon - Kategória materiálu pohonu: Plasty
Materiál pohonu: PPS (polyfenylénsulfid)
Pohon - O-krúžok medzi krytom a vložkou: Nie
Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/8 palca
Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
Materiál pripojenia pohonu - ovládacieho vzduchu: nehrdzavejúca oceľ
Pohon – Rozhranie s pohonom: metrický
Pohon - Zvýšená chemická odolnosť pohonu: Nie
Pohon - ovládací kužeľ: Nie
Prípojka pohonu - riadiaceho vzduchu 1 Predmontovaná: nie je vybavená
Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: tlmič 780779
Pohon - materiál kyvadlovej dosky: nehrdzavejúca oceľ
Pohon - kyvadlová doska: s
Tesniaci materiál - kategória materiálu tesnenia piestu: elastoméry
Materiál tesnenia - materiál tesnenia piestu: FKM (fluórová guma)
Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
Tesniaci materiál - Balené tesnenie obsahuje: č
Tlak a teplota - menovitý tlak (DIN EN 1333): PN 25
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 185 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 100 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Menovitý tlak max: 16 bar
Tlak & teplota - kontrolný tlak min: 4,8 bar
Tlak & teplota - riadiaci tlak max: 10 bar
Tlak a teplota - Menovitý tlak (DIN EN 1759): Trieda 150
Tlak a teplota - Kontrolný tlakový podtlak: Nie
Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
Vlastnosti zariadenia - Inštalačná dĺžka: 90 mm
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - výroba telesa ventilu: liatina
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Medium & Calibration - CIP schopný: Áno
Medium & Calibration - SIP schopný: Áno
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 18 m3/h
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 25 mm
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1 palec
Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 25 mm
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 Označenie závitu: 1
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Materiály – Kategória materiálu telesa ventilu: Kovy
Materiály - materiál tela ventilu: nehrdzavejúca oceľ
Materiály - puzdro ventilu Povrchová úprava vo vnútri: neopracovaná
Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
Materiály - Materiál potrubia: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim prevádzky - manuálna prevádzka: Nie
Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
Schválenia - priložený certifikát o skúške z výroby 3.1: č
Typ schválenia: Schválenie materiálu-potravina
Typ schválenia: Vyhovuje potravinám (ES) 1935/2004 podľa vyhlásenia výrobcu

Kategória výrobku: ventil so šikmým sedlom

Rozsah stupnice (min.): 0 bar

Rozsah stupnice (max.): 16 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 235508

Prevádzkový tlak (max.): 16 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 16 bar

Ø vedenie: 25 mm

Typ: 2100

Max. teplota média: 185 °C

Min. teplota média: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3046808 Bürkert ventil so šikmým sedlom 2100 235508 0 do 16 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046808 Bürkert ventil so šikmým sedlom 2100 235508 0 do 16 bar 1 ks

Popis

Ventil typu 2100 s uhlovým sedlom je špeciálne optimalizovaný pre decentralizovanú automatizáciu procesov a spĺňa všetky praktické požiadavky aj v náročných prevádzkových podmienkach. Jeho jedinečný dizajn umožňuje jednoduchú integráciu automatizačných jednotiek na všetkých úrovniach, od elektrickej/optickej spätnej väzby polohy cez pneumatické ovládanie až po integrované rozhranie fieldbus. Maximálnu životnosť a tesnosť dosahuje osvedčené, samonastaviteľné tesnenie vretena strešného goliera.
Vysoko integrovaný systém pozostávajúci z ventilu a automatizačnej jednotky sa vyznačuje kompaktnosťou a hladkým povrchovým dizajnom, integrovanými kanálmi riadiaceho vzduchu, triedou ochrany IP65/67, NEMA Type 4X a vysokou chemickou odolnosťou.

Tento text bol preložený strojovo.
