Chauvin Arnoux C.A 6108 prístrojový tester, Kalibrované podľa (ISO), Norma VDE 0701-0702, P01145354, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity

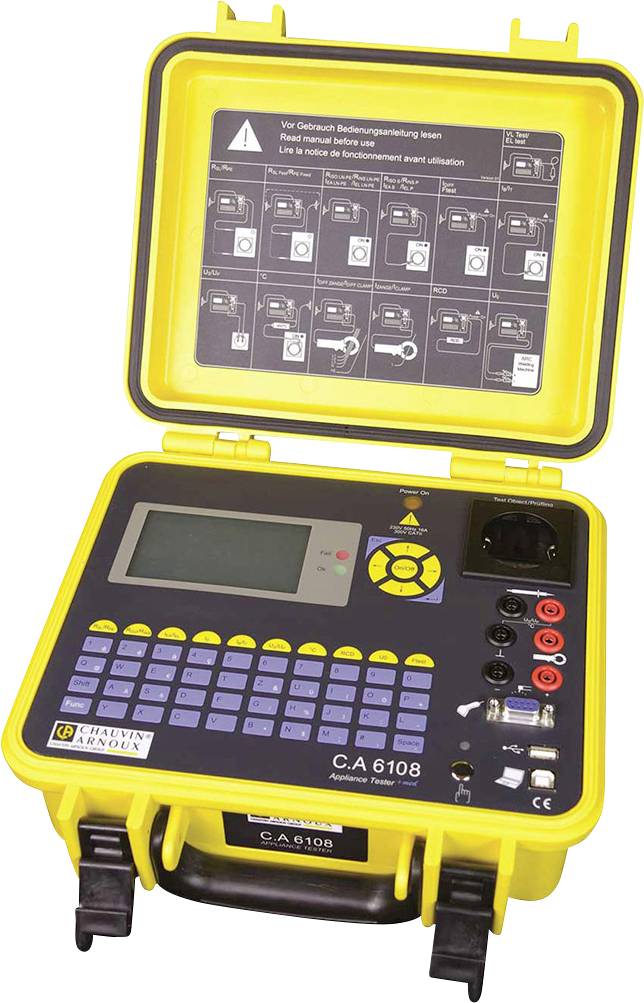

Prístrojový tester CA 6108
- Skúška podľa DIN VDE 0701-0702
- Skúšanie elektromedicínskych prístrojov podľa DIN VDE 0751-1
- Skúšanie zariadení na oblúkové zváranie podľa DIN VDE 0544-4
- Automatický priebeh skúšania
- Veľký LCD displej
Technické parametre
- Kategória výrobku
prístrojový tester
ISO
- Kategória merania
CAT II 300 V
- Rozhranie
USB
RS232
- Rozmer.
(d x š x v) 125 x 270 x 250 mm
- Hmotnosť
3 kg
IP20
IP40
- Rozsah merania VDE
odpor ochranného vodiča
izolačný odpor
diferenčné prúd
náhradné výbojový prúd
dotykový prúd
prúd
napätie
výkon
- Norma DIN
DIN VDE 0701-0702
- Displej
digitálny (LCD)
- Šírka
270 mm
- V
250 mm
- Dĺžka
125 mm
- Priebeh skúšky
automatický
manuálny
- Napájanie VDE
230 V AC
napájanie z el. siete
- Pamäť (počet miest)
100000
- Pamäť (VDE)
áno
- Typ
C.A 6108
- Norma VDE
0701-0702
- Vlastnosti
RCD / FI test
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1666160 Chauvin Arnoux C.A 6108 prístrojový tester, Kalibrované podľa (ISO), Norma VDE 0701-0702, P01145354, EN a DE menu
Datasheet 1666160 Chauvin Arnoux C.A 6108 prístrojový tester, Kalibrované podľa (ISO), Norma VDE 0701-0702, P01145354, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1666160 Chauvin Arnoux C.A 6108 prístrojový tester, Kalibrované podľa (ISO), Norma VDE 0701-0702, P01145354, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny 1666160 Chauvin Arnoux C.A 6108 prístrojový tester, Kalibrované podľa (ISO), Norma VDE 0701-0702, P01145354, EN a DE menu
Popis
Skúšačka prístrojov CA 6108 sa používa na bezpečnostné testovanie elektrických zariadení podľa DIN VDE 0701-0702 alebo ÖVE 8701 a DGUV predpis 3, ako aj elektrických lekárskych prístrojov podľa DIN VDE 0751-1 alebo ÖVE 8751. Voliteľne tiež zariadenie umožňuje testovanie zariadení na oblúkové zváranie podľa DIN VDE 0544-4.
Na veľkoformátovom osvetlenom displeji je používateľ vedený v každej testovacej sekvencii pomocou kontextovej pomoci v obyčajnom texte, ako aj pomocou schém zapojenia. Všetky výsledky sú zobrazené s dobrým / zlým hodnotením.
Vďaka plnohodnotnej klávesnici QUERTZ a veľkej vnútornej pamäti môžu byť všetky informácie o testovaných objektoch a komentáre k ich výsledkom testu uložené priamo v testeri zariadenia priamo na mieste. Obťažujúce dodatočné spracovanie už nie je potrebné pri vytváraní testovacieho protokolu. Aby sa predišlo novým zápisom v opakovaných testoch, je možné preniesť kmeňové dáta do zariadenia. Všetky informácie alebo konfigurácie meraní pre testovanú položku môžu byť vyvolané a znovu použité priamo alebo pomocou snímača čiarových kódov alebo transpondérov.
Všetky merania sa vykonávajú iba pomocou jednej zásuvky a jednej meracej sondy s plne automatickou kompenzáciou linky. K dispozícii je ďalší konektor IEC pre priame a úplné testovanie pripojovacích a predlžovacích káblov IEC - štandardne alebo voliteľne s RCD typ A / B alebo PRCD, PRCD-S, PRCD-K. K dispozícii sú tiež rôzne predlžovacie káblové adaptéry pre rôzne trojfázové systémy (16, 32 alebo 63A).
Pomocou prúdovej svorky, ktorá je k dispozícii ako príslušenstvo, je možné merať zvodové prúdy priamo na trvalo pripojených zariadeniach bez toho, aby ste ich museli odpojiť. K dispozícii sú rôzne vhodné meracie adaptéry na meranie zvodového prúdu na trojfázových skúšobných objektoch.
S cieľom vystopovať výkonové guzzlery v pohotovostnom režime existuje možnosť aktivácie merania prúdu a výkonu v pohotovostnom režime podľa nariadenia EÚ 1275/2008.
Testovací prístroj prístroja CA 6108 má veľkú vnútornú pamäť na 100 000 meraní a rozhranie USB na obojsmernú výmenu údajov s počítačom prostredníctvom USB kľúča alebo kábla.
Extrémne ľahko použiteľný počítačový softvér CA Appliance „Standard“ ponúka nielen vytváranie správ, ale aj možnosť automatickej správy a archivácie kmeňových a testovacích údajov v štandardných formátoch (Microsoft Word ™ a Excel ™).
Tento text bol preložený strojovo.
Na veľkoformátovom osvetlenom displeji je používateľ vedený v každej testovacej sekvencii pomocou kontextovej pomoci v obyčajnom texte, ako aj pomocou schém zapojenia. Všetky výsledky sú zobrazené s dobrým / zlým hodnotením.
Vďaka plnohodnotnej klávesnici QUERTZ a veľkej vnútornej pamäti môžu byť všetky informácie o testovaných objektoch a komentáre k ich výsledkom testu uložené priamo v testeri zariadenia priamo na mieste. Obťažujúce dodatočné spracovanie už nie je potrebné pri vytváraní testovacieho protokolu. Aby sa predišlo novým zápisom v opakovaných testoch, je možné preniesť kmeňové dáta do zariadenia. Všetky informácie alebo konfigurácie meraní pre testovanú položku môžu byť vyvolané a znovu použité priamo alebo pomocou snímača čiarových kódov alebo transpondérov.
Všetky merania sa vykonávajú iba pomocou jednej zásuvky a jednej meracej sondy s plne automatickou kompenzáciou linky. K dispozícii je ďalší konektor IEC pre priame a úplné testovanie pripojovacích a predlžovacích káblov IEC - štandardne alebo voliteľne s RCD typ A / B alebo PRCD, PRCD-S, PRCD-K. K dispozícii sú tiež rôzne predlžovacie káblové adaptéry pre rôzne trojfázové systémy (16, 32 alebo 63A).
Pomocou prúdovej svorky, ktorá je k dispozícii ako príslušenstvo, je možné merať zvodové prúdy priamo na trvalo pripojených zariadeniach bez toho, aby ste ich museli odpojiť. K dispozícii sú rôzne vhodné meracie adaptéry na meranie zvodového prúdu na trojfázových skúšobných objektoch.
S cieľom vystopovať výkonové guzzlery v pohotovostnom režime existuje možnosť aktivácie merania prúdu a výkonu v pohotovostnom režime podľa nariadenia EÚ 1275/2008.
Testovací prístroj prístroja CA 6108 má veľkú vnútornú pamäť na 100 000 meraní a rozhranie USB na obojsmernú výmenu údajov s počítačom prostredníctvom USB kľúča alebo kábla.
Extrémne ľahko použiteľný počítačový softvér CA Appliance „Standard“ ponúka nielen vytváranie správ, ale aj možnosť automatickej správy a archivácie kmeňových a testovacích údajov v štandardných formátoch (Microsoft Word ™ a Excel ™).
Tento text bol preložený strojovo.
Prevedenie
- Veľkoformátový displej s vysokým kontrastom Ochranné meranie odporu vodičov s testovacím prúdom 200 mA a 10 A Priama identifikácia testovaných položiek pomocou skenera klávesnice, čiarových kódov alebo transpondérov Prúdové pripojenie svoriek pre testovacie zariadenia s trvalým pripojením a testovaním trojfázových prúdov pomocou adaptéra CEE Testovanie štandardných predlžovacích káblov alebo pomocou RCD typu A / B ( Distribútor napájania na mieste) alebo PRCD, PRCD-S, PRCD-K (voliteľné) Prípojné a predlžovacie káble IEC je možné testovať priamo.Automatická postupnosť testov s inštrukciami zrozumiteľného textu v nemčine a pripojenými piktogramami, dobré / zlé vyhodnotenie pomocou LED (zelená / červená) Test funkcie s meraním energie v skutočnej efektívnej hodnotePrüfungen nach DIN VDE 0544-4 / IEC 60974-4 freischaltbar (Option)
- Prüfung der Standby-Stromaufnahme nach EU-Verordnung 1275/2008 (Option)Ukladanie dát pre 100 000 meraní a 100 zákazníkov. Výmena dát pomocou USB kľúča a USB kábla. Databázový softvér s nahrávaním kmeňových dát z PC. Mimoriadne robustné puzdro pre použitie v teréne.
Rozsah dodávky
- 1 meracia sonda pre RSL + IB (2 m)
- 1 napájací kábel 16 A
- 1 kábel USB
- 1 softvér protokolu DEMO CA Appliance "Standard"
- 1 návod na použitie (nemecký) na CD
- Možnosti RCD / PRCD 30, zváranie ARC a pohotovostný režim je možné objednať iba spolu so základným zariadením! Nie je možné neskoršie vybavenie.
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
