Name: Chauvin Arnoux C.A 6116N + Software Dataview sada inštalačných testerov, Norma VDE 0100, 0105, 0413, P01145455F, EN a DE
Brand: Chauvin Arnoux
SKU: 1270860

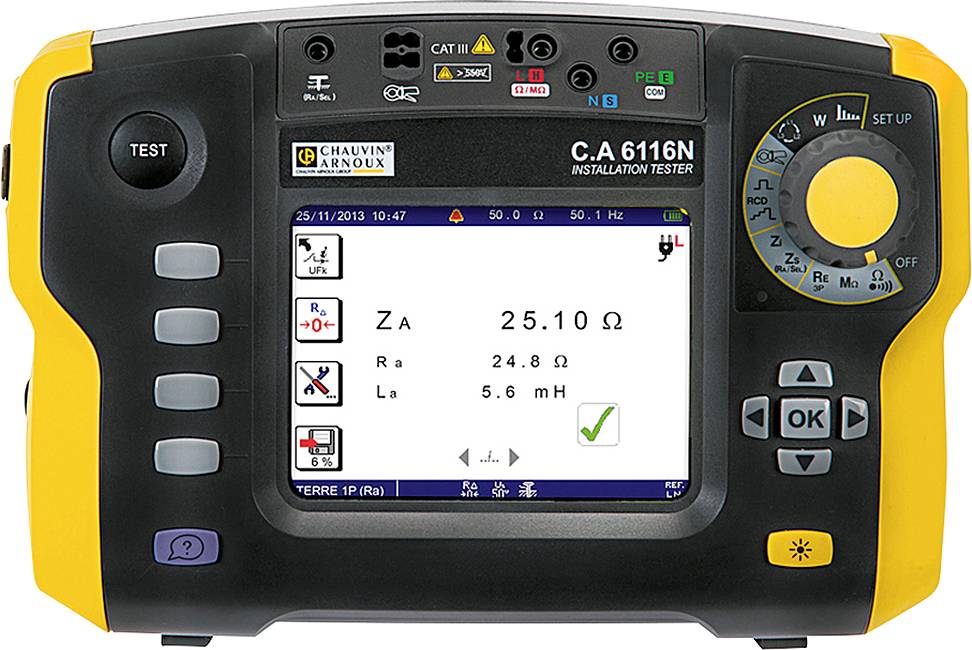

Elektroinštalačný testovacie zariadenie s displejom zobrazujúcim hodnoty: impedancia (25,10 Ω), Riso (24,8 Ω) a slučkový odpor (5,6 mH).

Digitálny inštalačný tester C.A 6116N od Chauvin Arnoux s displejom pre elektrické merania, žlto-čierny, s testovacími a navigačnými tlačidlami.

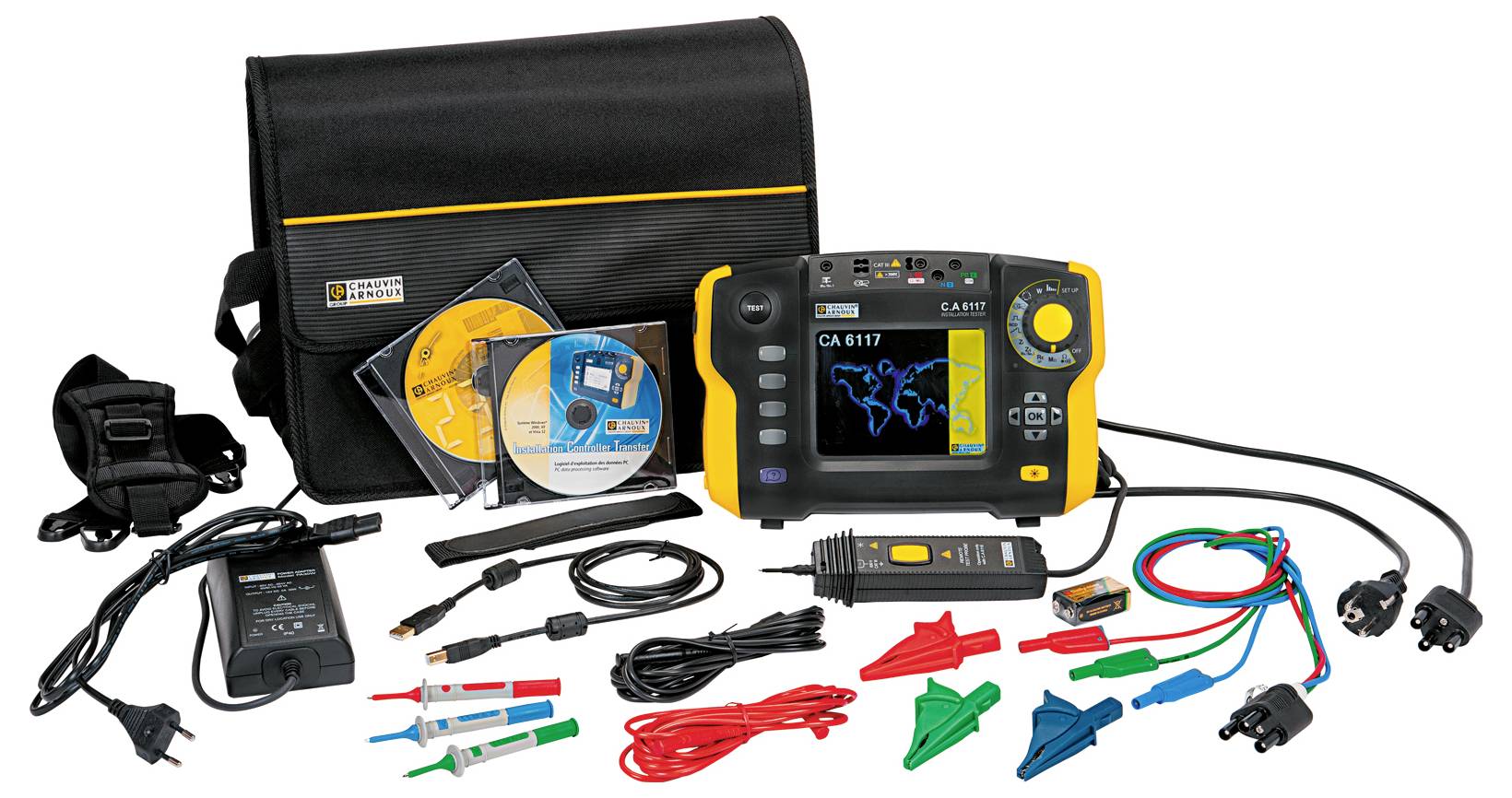

Elektrický testovacie zariadenie s príslušenstvom ako sú káble, adaptéry a prepravná taška. Displej zobrazuje elektrickú schému.

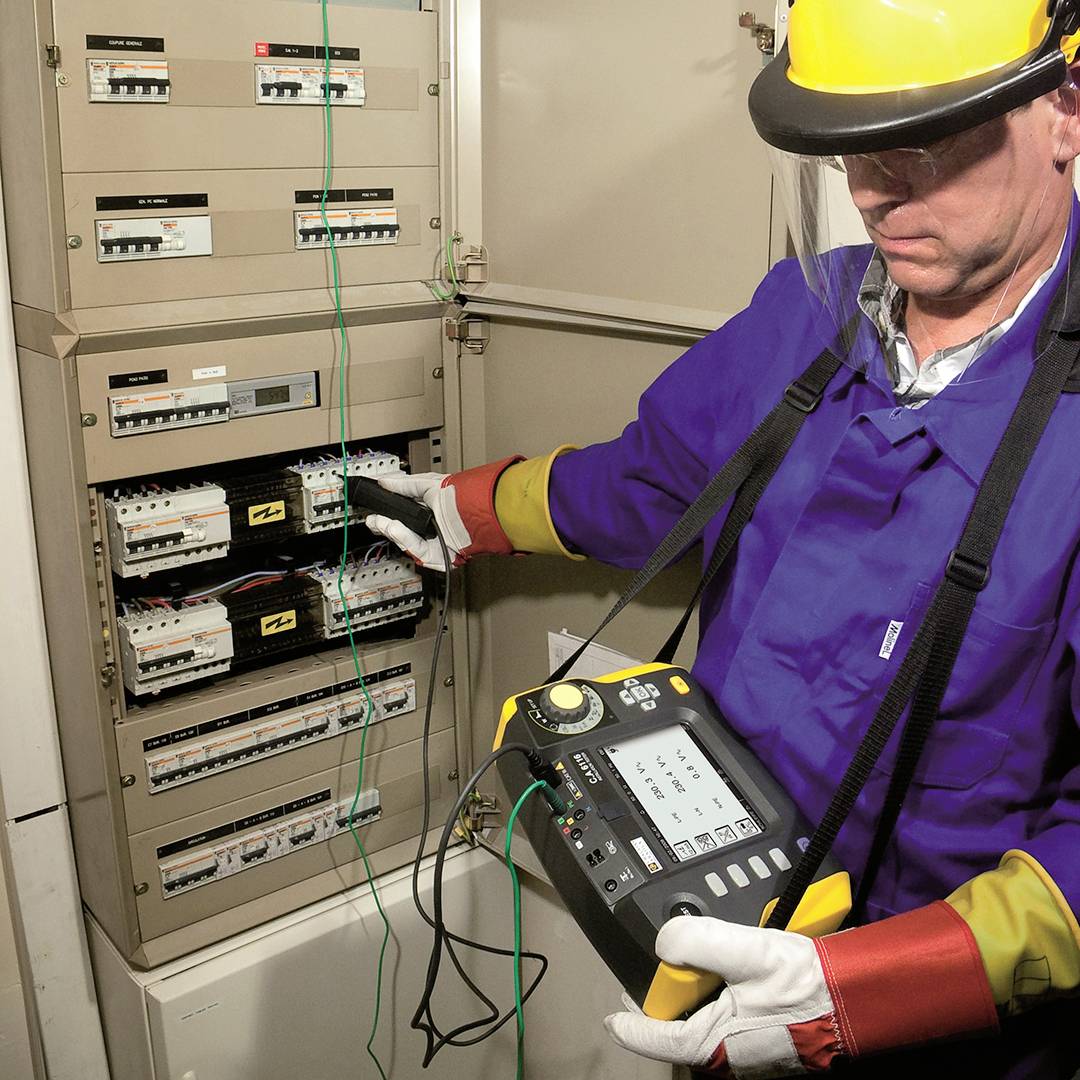

Elektrikár v ochrannom oblečení kontroluje rozvádzač multimetrom, aby vykonal elektrické merania.

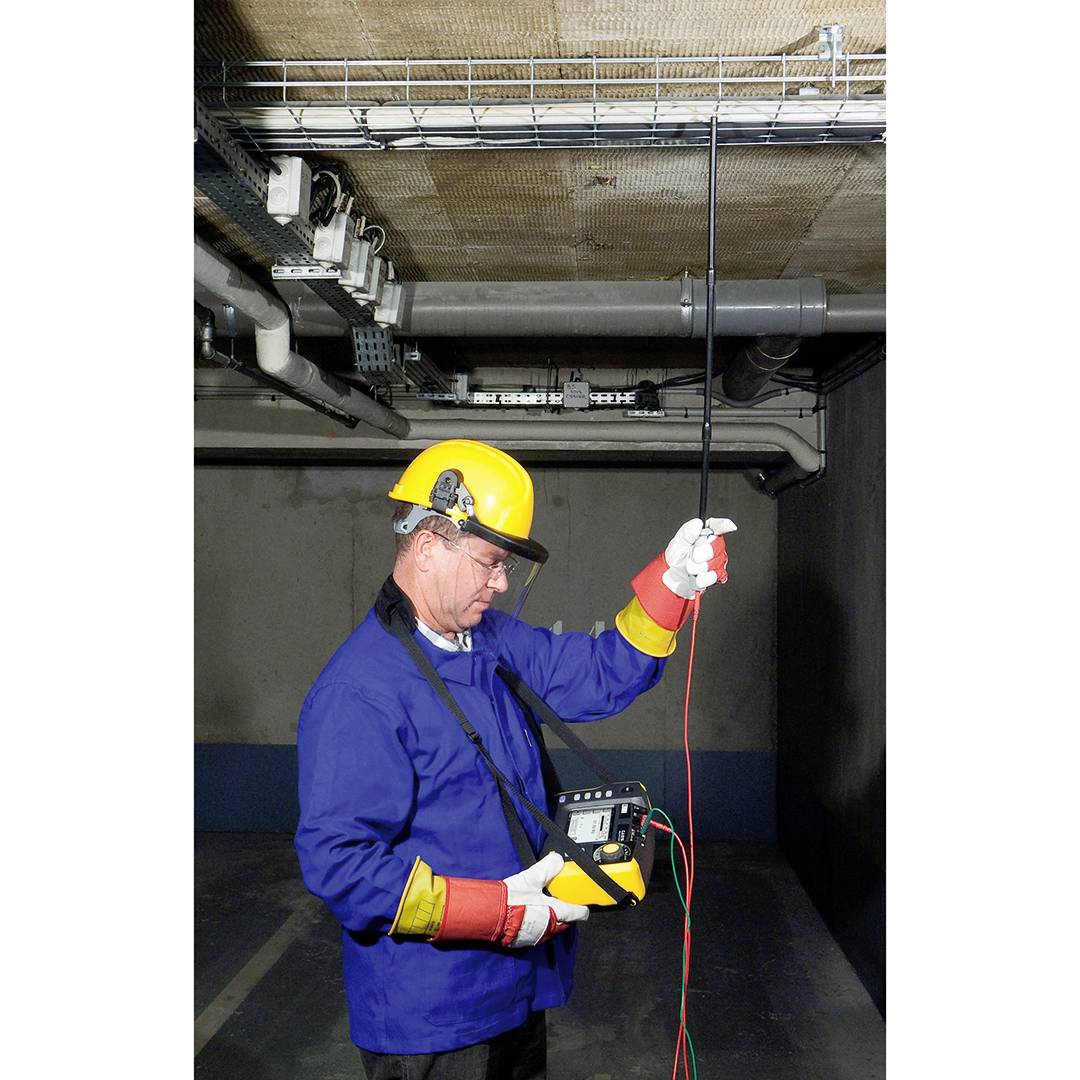

Muž v pracovnom oblečení a ochrannej prilbe meria elektrické napätie v kábli v priemyselnej budove.

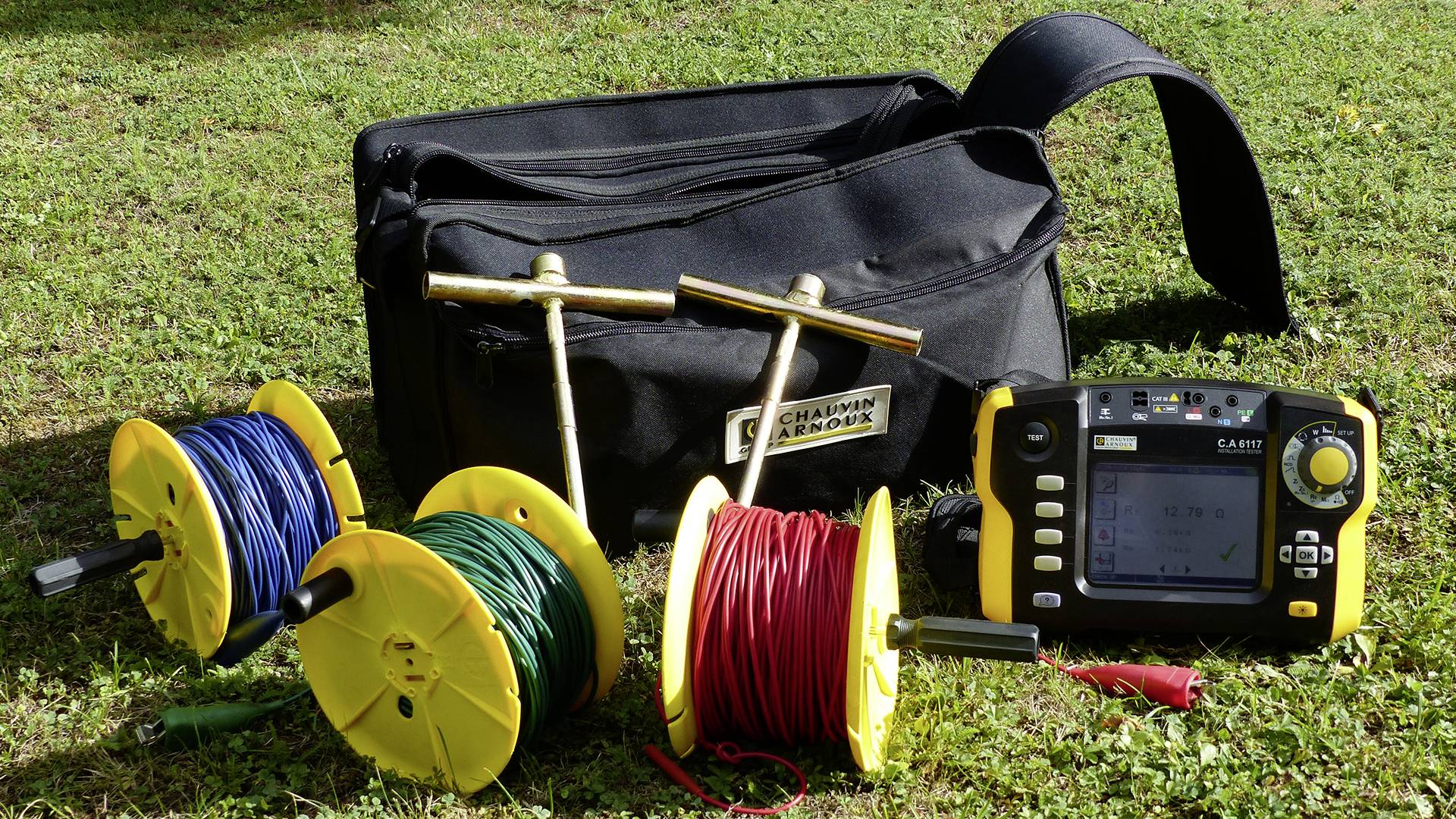

'Meracie púzdro s káblovými rolkami v žltej, modrej a červenej farbe na trávniku; vedľa digitálny merací prístroj s displejom, čierna taška v pozadí.'

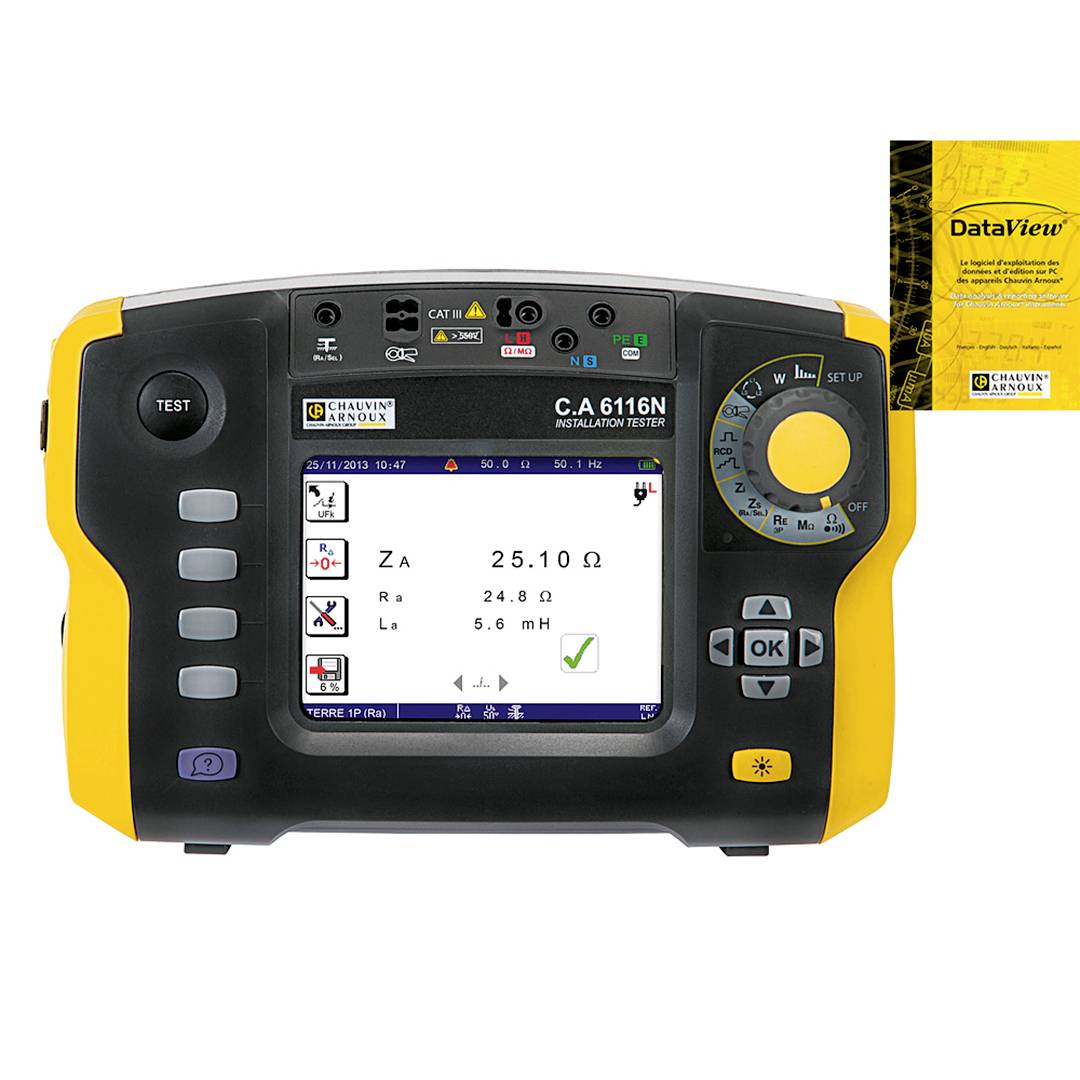

Inštalačný tester C.A 6116N zobrazuje odpor 25,1Ω. Zariadenie má displej, tlačidlá a okrúhly otočný prepínač so softvérom 'DataView'.

1/7

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Inštalačný tester CA 6116N

17 funkcií
600 V/CAT III
Skúšanie podľa medzinárodných noriem: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Vhodný pre všetky sieťové systémy: TT, TN alebo IT
Testovanie typu AC, A, B typu RCD / FI
Integrovaný poistkový stôl
Li-ion batéria

Technické parametre

MERANIE KONTINUITY / ODOLNOSŤ: Menovitý / merací rozsah / rozlíšenie:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% displeja + 2 číslice)
12 mA / 39,99 Ω a 399,9 Ω / 0,01 a 0,1 Ω / ± (1,5% displeja + 5 číslic) s akustickým signálom
Rozsah merania / rozlíšenie / presnosť: 4 kΩ / 1 Ω / ± (1,5% displeja + 5 číslic)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% displeja + 2 číslice)
MERANIE IZOLÁCIE ODOLNOSTI: Menovité napätie Utest: 50/100/250/500/1000 V DC
Merací rozsah / rozlíšenie / presnosť: 0,01 MΩ až 2 GΩ / 10 kΩ až 1 MΩ / ± (5% displeja + 3 číslice)
Skratový prúd: ≤ 3 mA
MERANIE ZEMI: TROJPÓROVÉ MERANIE ZEMI: 0,50 Ω až 40 Ω / 0,01 Ω / ± (2% displeja + 10 číslic)
40 Ω až 15 kΩ / 0,1 Ω až 1 Ω / ± (2% displeja + 2 číslice)
Merací rozsah / rozlíšenie / presnosť: 15 kΩ až 40 kΩ / 10 Ω / ± (10% displeja + 2 číslice)
Ďalšie informácie: Meranie odporu pomocných uzemňovacích elektród RH a RS (do 40 kΩ)
Ufk: Podľa SEV 3569
Selektívny test uzemnenia (1 sonda): 0,20 Ω až 39,99 Ω - 40 Ω až 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% displeja +10 číslic) Isel with clamp
MERANIE IMPEDANCIE SLUCHU (Zs (L-PE) a Zi (LN alebo LL)) - SKÚŠOBNÉ SKÚŠANIE POD NAPÄTÍM (1 PROBE): MERANIE UZEMNENIA V PREVÁDZKE
Prevádzkové napätie / frekvencia systému: 90 až 500 V / 15,8 až 17,5 Hz - 45 až 65 Hz
Vysoký testovací prúd s vypínaním FI / RCD (TRIP) Zs (L-PE) a Zi (LN alebo LL)
Rozsah merania / rozlíšenie / presnosť: Maximálny skúšobný prúd 7.5A
(0,050) 0,100 Ω až 0,5 Ω / 0,001 Ω / ± (10% displeja + 20 číslic)
0,5 Ω až 3,999 Ω / 0,001 Ω / ± (5% displeja + 20 číslic)
3,999 až 39,99 Ω / 0,01 Ω / ± (5% displeja + 2 číslice)
39,99 Ω až 399,99 Ω / 0,1 Ω / ± (5% displeja + 2 číslice)
Bez vypnutia FI / RCD (NO TRIP) (iba Zs (L-PE)): Testovací prúd: voliteľne 6 mA - 9 mA - 12 mA
0,20 Ω až 0,99 Ω / 0,01 Ω / ± (15% displeja + 10 číslic)
1,00 až 1,99 Ω / 0,01 Ω / ± (15% displeja + 3 číslice)
2,00 až 39,99 Ω / 0,01Ω / ± (10% displeja + 3 číslice)
40,00 Ω až 399,9 Ω / 0,1 Ω / ± (5% displeja + 2 číslice)
400 až 3 999 Ω / 1 Ω / ± (5% displeja + 2 číslice)
Výpočet skratového prúdu Ik (PFC (Zs)), I Sc PSCC (Zi): poruchový prúd a skratový prúd: 0,1 A až 20 kA
Poistková tabuľka v zariadení: áno
Pokles napätia ΔU% (Zi): -40% až + 40%
Ďalšie informácie: Meranie ohmických a indukčných zložiek impedancií Zs a Zi
TEST BREAKEROVÝCH ROZVODOV RCD / FI TYP B: Prevádzkové napätie / frekvencia systému: 90 V až 275 V / 15,8 Hz až 17,5 Hz a 45 Hz až 65 Hz
An: rampa / impulz 2 x Inn pulz 4 x Inn: 10/30/100/300/500 mA; 10/30/100 mA impulz 4 IAn; Trvanie: 150 ms pri 4 x IAN alebo 300 ms pri 2 x IAD
Rampový test: od 0,2 x IAN do 2,2 x IAN
Vypínací test: 2 x IAD: IAD ≤ 200 mA: 2,2 x 2 x IAD, IΔN>200 mA: 1,1 x 2 x IAN
Vypínací test: 4 x IAD: IAD <100 mA: 2,2 x 4 IAD
ĎALŠIE MERANIA: Prúd pomocou prúdovej svorky C177 / C177A: 5,0 mA až 199,9 A (C177A)
Prúd pomocou prúdovej svorky MN77: 0 až 550 V AC / DC / DC a 15,8 až 500 Hz
Napätie: 0 až 550 V AC / DC / DC a 15,8 až 500 Hz
Frekvencia: 10 až 500 Hz
Fázová sekvencia vonkajších vodičov 20 až 500 V AC
Činný výkon: jednofázový: od 0 kW do 110 kW - trojfázový prúd: od 0 do 330 kW, súčasné zobrazenie priebehu vlny pre napätie a prúd
Harmonické: prúd a napätie / do 50. poriadku / THD-F / THD-R.

Kategória výrobku: sada inštalačných testerov

: bez certifikátu

Kategória merania: CAT III 600 V
CAT VI 300 V

Rozhranie: USB

Rozmer.: (š x v x h) 280 x 190 x 128 mm

Hmotnosť: 2.2 kg

: IP53

Rozsah merania VDE: odpor ochranného vodiča
izolačný odpor
náhradné výbojový prúd
prúd ochranného vodiča
dotykový prúd
napätie

Norma DIN: DIN IEC 60364
DIN EN 61557

Displej: digitálny (LCD)

Šírka: 280 mm

V: 190 mm

Priebeh skúšky: automatický

Napájanie VDE: na batérie

Pamäť (počet miest): 1000

Pamäť (VDE): áno

Typ: C.A 6116N + Software Dataview

Norma VDE: 0100
0105
0413

Vlastnosti: vr. kufra
s farebnou dotykovou obrazovkou
RCD / FI test

Hĺbka: 128 mm

Na stiahnutie

Datasheet

Datasheet 1270860 Chauvin Arnoux C.A 6116N + Software Dataview sada inštalačných testerov, Norma VDE 0100, 0105, 0413, P01145455F, EN a DE

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1270860 Chauvin Arnoux C.A 6116N + Software Dataview sada inštalačných testerov, Norma VDE 0100, 0105, 0413, P01145455F, EN a DE

Popis

Multifunkčný tester inštalácie. Bezpečnosť vašich elektrických inštalácií vďaka výkonnému multifunkčnému zariadeniu

Tento text bol preložený strojovo.

Prevedenie

Skúšanie podľa medzinárodných noriem: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Spoľahlivá a jednoduchá technológia pripojenia vďaka kontextovej pomoci pre každú jednotlivú funkciu, ktorá obsahuje aj schémy zapojenia
Vhodný pre všetky sieťové systémy: TT, TN alebo IT
Testovanie typu AC, A, B typu RCD / FI
Integrovaná poistková tabuľka pre rýchle načítanie výsledkov na prístroji
Li-Ion batéria dáva prístroju väčšiu autonómiu
Merania: napätie, prúd so svorkou, výkon, krivky a harmonické
Meranie úbytku napätia pre správne dimenzovanie prierezu vodiča
Meranie slučky, rozlíšenie 1 mΩ
Multifunkčný tester úrovne 3 pamäte 600 V KAT III
17 funkcií na 1 zariadení.

Rozsah dodávky

Transportná taška
Sieťový adaptér / nabíjačka typ 2
Li-Ion batéria
Kábel USB A / B 180 m s feritom
Trojpólový testovací kábel s 3 bezpečnostnými testovacími vodičmi (červená, modrá a zelená)
3 testovacie sondy Ø 4 mm (červená, modrá a zelená)
3 krokosvorky (červená modrá a zelená)
2 bezpečnostné meracie čiary 3 m (lomená priama červená a čierna)
Trojpólový napájací kábel
Dvojpólový napájací kábel Euro
Sonda pre diaľkové ovládanie
Šnúrka
Ochranný film proti poškriabaniu obrazovky (už pripojený)
Ramenný remienok na použitie bez použitia rúk (4 body)
Softvér IKT na export údajov na CD-ROM
6 návodov na obsluhu na CD (1 pre každý jazyk)
Karta bezpečnostných údajov (20 jazykov)

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
