Chauvin Arnoux C.A 6472 + C.A 6474 tester uzemnenia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (9 548,78 € / kus)
9 548,78 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Sada na meranie uzemnenia na stožiaroch vysokého napätia CA 6472 + CA 6474
- Skontrolujte bezpečne uzemnenie vysokonapäťových stožiarov v prevádzke v rekordnom čase
- Umiestnite 4 pružné prúdové transformátory AmpFLEX okolo nôh stožiara na meranie odporu zeme
- Iba s jedným meraním: celková impedancia vedenia, zemný odpor príslušného stožiara, odpor každej jednotlivej základne stožiara, impedancia reťazového vodiča cez uzemňovací vodič.
Technické parametre
- Kategória výrobku
tester uzemnenia
bez certifikátu
- Rozsah merania odporu
0,001 Ω až 99,99 kΩ
IP53
- Rozmer.
(d x š x v) 25 x 12.8 x 27.2 cm
- Hmotnosť
5.5 kg
- Displej
digitálne
LCD
- Obsah
1 ks
- Kategória merania
CAT IV
- Metóda merania
bodec
kliešťový
- Šírka
12.8 cm
- V
27.2 cm
- Dĺžka
25 cm
- Typ
C.A 6472 + C.A 6474
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 tester uzemnenia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 tester uzemnenia
Popis
Stĺpy vysokého napätia sú zvyčajne opatrené uzemňovacím vodičom v hornej časti, aby napríklad v prípade úderu blesku mohol byť prúd odvádzaný do zeme cez základňu stožiara. Všetky stožiare preto nie sú uzemnené iba cez základňu stožiara, ale aj paralelne cez
Zemné lano so všetkými ostatnými sťažňami. Meranie príslušnej hlavnej uzemnenia pomocou 3-pólovej metódy by bolo preto možné iba v prípade prerušenia uzemňovacieho vodiča - čo je časovo náročná a nebezpečná záležitosť.

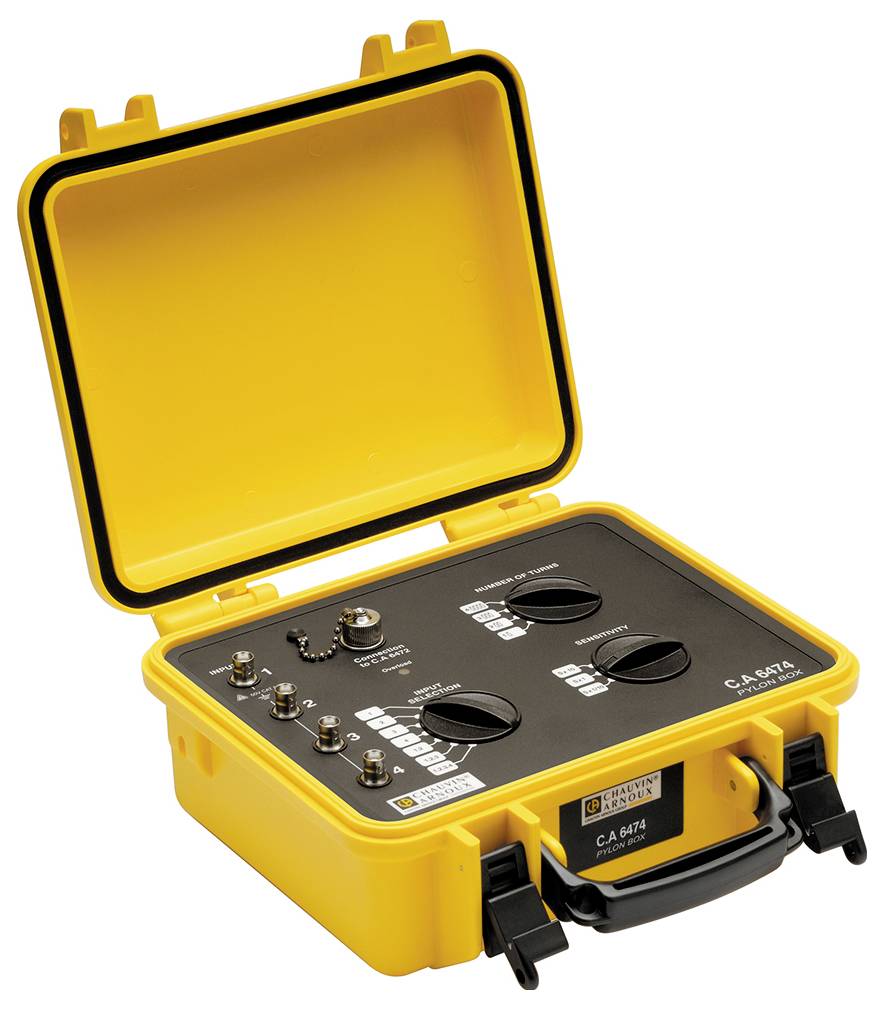

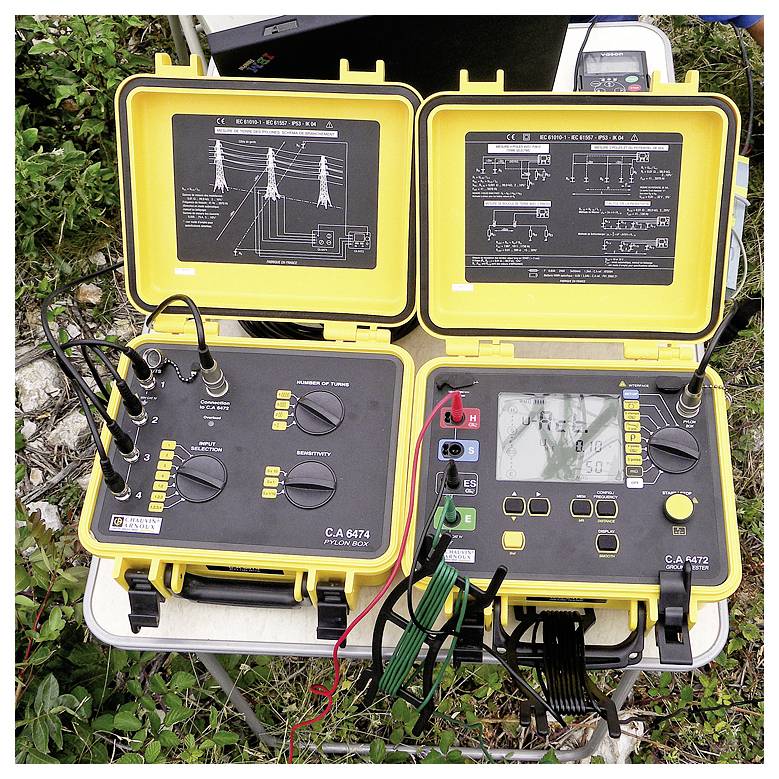

S modelmi CA 6472 a Pylon Box CA 6474 - vektorovou procesorovou jednotkou až pre 4 flexibilné prúdové transformátory AmpFLEX - sú merania uzemnenia na napäťových stožiaroch pomocou uzemňovacieho vodiča možné kedykoľvek, počas prevádzky a bez prerušenia. To
Okolo nožičiek stožiara sú umiestnené až 4 flexibilné prúdové transformátory AmpFLEX a je možné bez problémov a bez rizika merať zemný odpor - a tiež impedanciu so signálom omietky až do 5 kHz.
Flexibilné prúdové transformátory AmpFLEX umožňujú meranie na stožiaroch rôznych prevedení.
Všetky základné parametre je možné určiť iba jedným meraním:
- celková impedancia vedenia
- Uzemňovací odpor príslušného stožiara
- Odolnosť každej jednej nohy stožiara
- Impedancia reťazového vodiča cez uzemňovací vodič
Tento text bol preložený strojovo.
Zemné lano so všetkými ostatnými sťažňami. Meranie príslušnej hlavnej uzemnenia pomocou 3-pólovej metódy by bolo preto možné iba v prípade prerušenia uzemňovacieho vodiča - čo je časovo náročná a nebezpečná záležitosť.
S modelmi CA 6472 a Pylon Box CA 6474 - vektorovou procesorovou jednotkou až pre 4 flexibilné prúdové transformátory AmpFLEX - sú merania uzemnenia na napäťových stožiaroch pomocou uzemňovacieho vodiča možné kedykoľvek, počas prevádzky a bez prerušenia. To
Okolo nožičiek stožiara sú umiestnené až 4 flexibilné prúdové transformátory AmpFLEX a je možné bez problémov a bez rizika merať zemný odpor - a tiež impedanciu so signálom omietky až do 5 kHz.
Flexibilné prúdové transformátory AmpFLEX umožňujú meranie na stožiaroch rôznych prevedení.
Všetky základné parametre je možné určiť iba jedným meraním:
- celková impedancia vedenia
- Uzemňovací odpor príslušného stožiara
- Odolnosť každej jednej nohy stožiara
- Impedancia reťazového vodiča cez uzemňovací vodič
Tento text bol preložený strojovo.
Rozsah dodávky

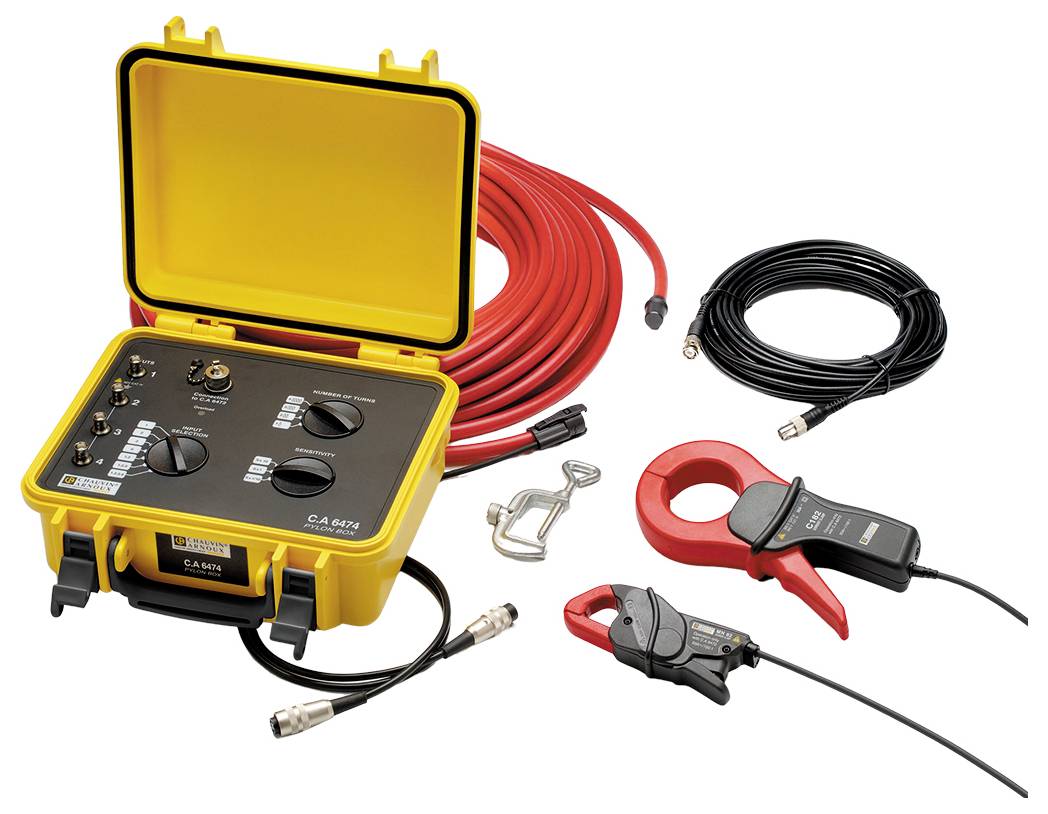

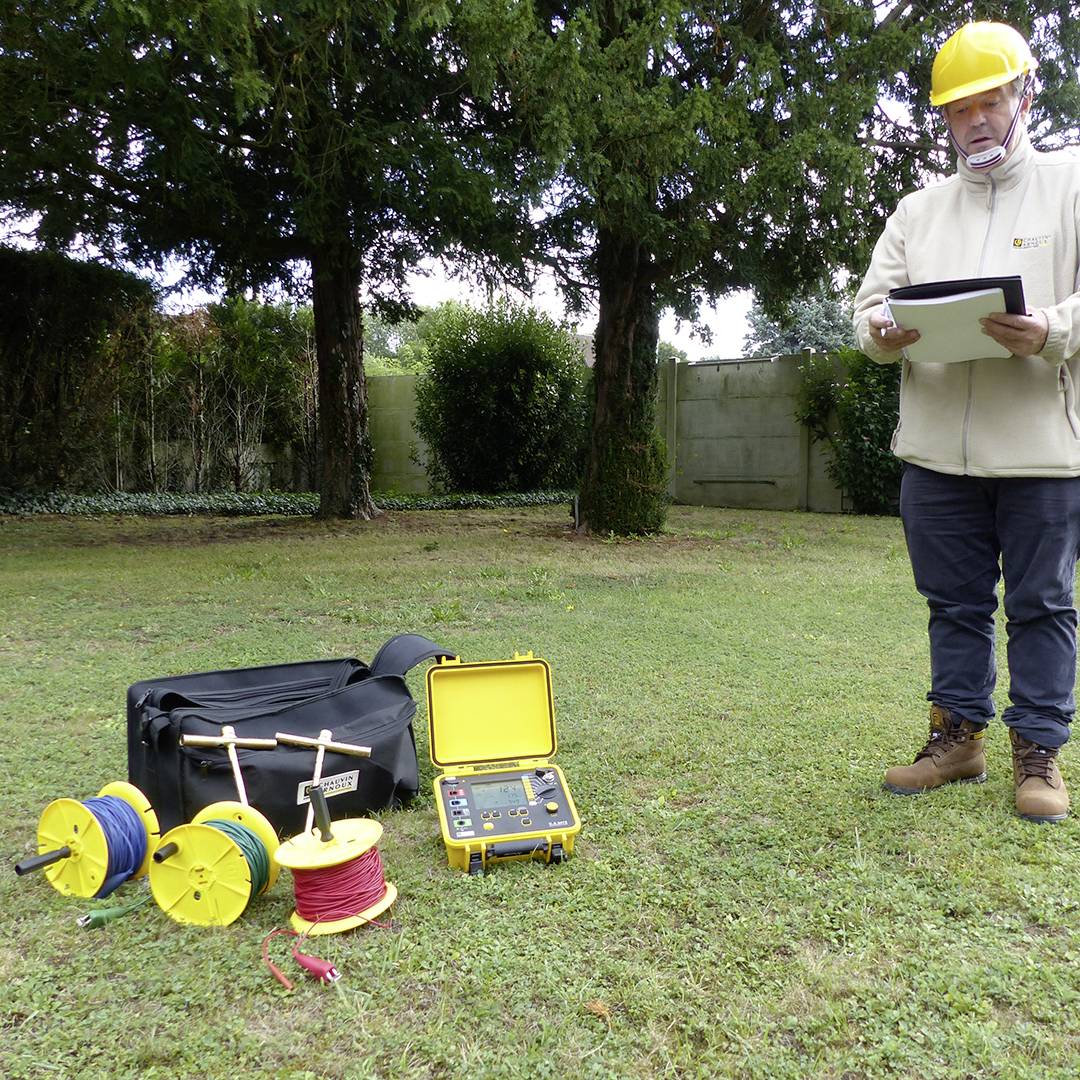

- Merač uzemnenia a odporu uzemnenia CA 6472, dodávaný s 1 sieťovou nabíjačkou a nabíjačkou batérií s 2-pólovým sieťovým káblom, 1 návod na obsluhu na CD-ROM (5 jazykov), 1 stručný návod a 5 štítkov zariadení (1 pre každý jazyk), 1 softvér pre export dát, 1 prepojovací kábel USB, 2 upínacie prúdové transformátory C182 || vysokonapäťové stožiare adaptéra CA 6474 (PYLON), dodávaný so 4 flexibilnými prúdovými transformátormi AmpFLEX 5 m, 1 transportná taška, 1 tester uzemnenia pripojovacieho kábla CA 6472 - Pylon Box CA 6474 , 4 prepojovacie káble Ampflex BNC-BNC (15 m), 12 identifikačných krúžkov pre flexibilné prúdové transformátory AmpFLEX, 2 káble 5 m (čierna / zelená), 5 očiek adaptéra / 4 mm banánová zásuvka, 3 skrutkové svorky, 1 kalibračná slučka, 1 krátke inštrukcie a 5 štítkov so zariadeniami (1 na jazyk) || Sada príslušenstva na meranie uzemnenia a odporu uzemnenia 4 uzemňovacie elektródy (100 m) dodávané s 1 prepravným vakom "Prestige" (575 x 320 x (200 + x + x) mm), 1 bubon s 100 m meracím vedením (červený), 1 bubon s 100 m meracím vedením (modrý), 1 cievka s 10 m testovacieho kábla (zelený), 1 bubon so 100 m testovací kábel (zelený), 1 bubon s testovacím káblom 33 m (čierny), 4 uzemňovacie elektródy (v tvare T), 1 kladivo, 1 sada 5 adaptérov, káblové očká / 4 mm
