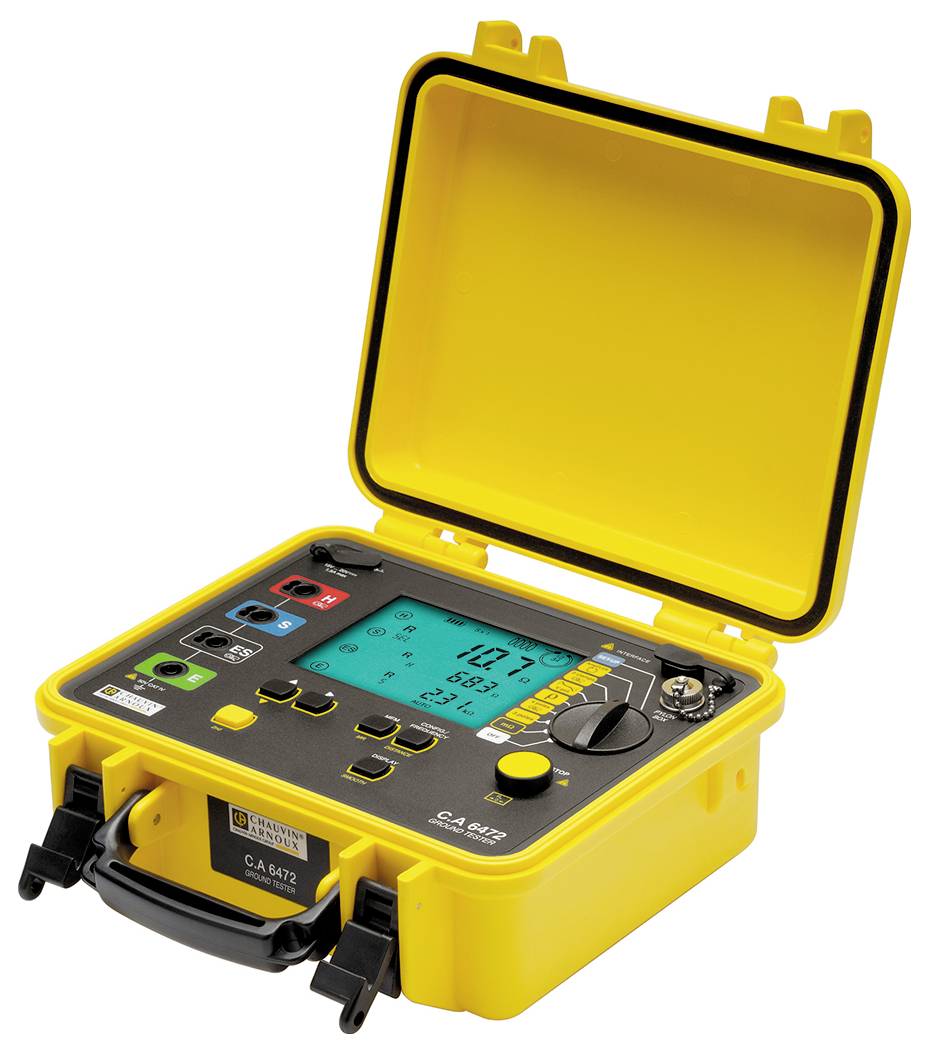

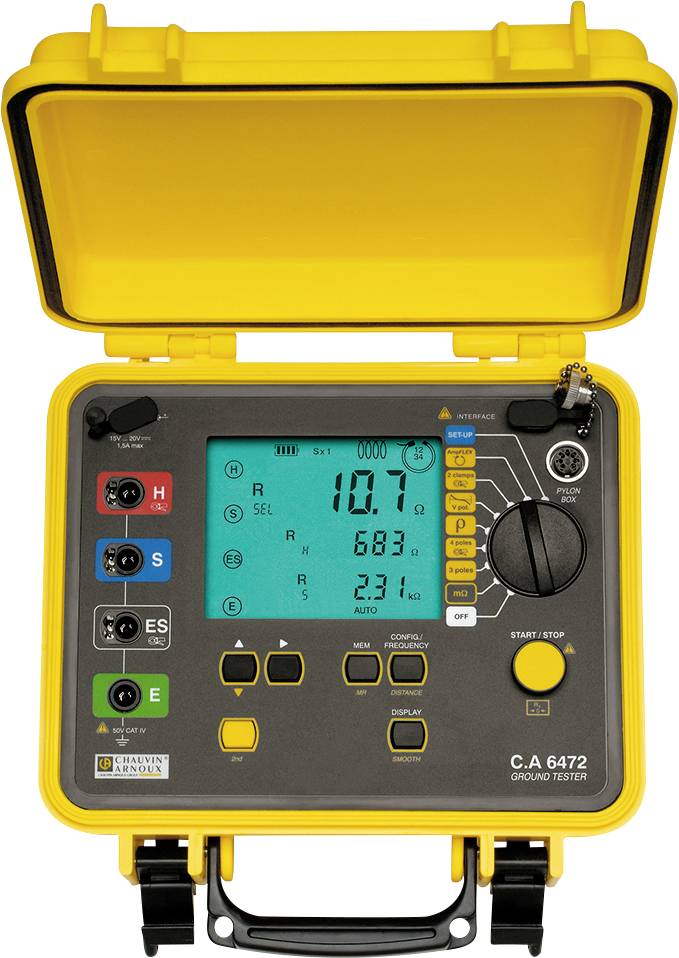

Chauvin Arnoux C.A 6472 tester uzemnenia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (4 324,39 € / kus)
4 324,39 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Merač uzemnenia a odporu uzemnenia CA 6472
- Vhodný pre všetky typy meraní odporu zeme
- Voliteľné merania na vysokonapäťových pylónoch pomocou Pylon Box CA 6474
- Meranie špecifického zemného odporu (Wennerova alebo Schlumbergerova metóda)
- Meranie uzemňovacieho spojenia, merania zemného potenciálu, meranie odporu / skúška spojitosti
- Analýza frekvenčnej závislosti uzemnenia v rozsahu od 41 Hz do 5 kHz
- Široký rozsah merania s optimálnym rozlíšením
- Automatický výpočet spojovacieho faktora a špecifického zemného odporu
- Selektívne meranie uzemnenia a meranie uzemňovacích slučiek pomocou dodávaných svoriek
Technické parametre
- Rozhranie: optické USB
- Rozsahy merania a rozlíšenie sa líšia v závislosti od metódy merania
- Dátová pamäť: 512 meraní
- Kategória výrobku
tester uzemnenia
bez certifikátu
- Rozsah merania odporu
0,01 Ω až 99,9 kΩ
IP53
- Rozmer.
(d x š x v) 25 x 12.8 x 27.2 cm
- Hmotnosť
3.2 kg
- Displej
digitálne
LCD
- Obsah
1 ks
- Kategória merania
CAT IV
- Metóda merania
bodec
kliešťový
- Šírka
12.8 cm
- V
27.2 cm
- Dĺžka
25 cm
- Typ
C.A 6472
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2372237 Chauvin Arnoux C.A 6472 tester uzemnenia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372237 Chauvin Arnoux C.A 6472 tester uzemnenia
Popis
S testerom uzemnenia a odporu pôdy CA 6472 sú možné úplné a rýchle vyhodnotenia všetkých typov uzemnenia, pretože prístroj kombinuje všetky funkcie na meranie uzemnenia. V spojení s pylonovým boxom CA 6474 je dokonca možné, uzemnenie na vysokonapäťových stožiaroch, počas prevádzky, jednoducho, komplexne a úplne bezpečne.
Pre praktické použitie sú možné dva prevádzkové režimy:
Automatický režim: Optimálne meranie je zaručené iba v niekoľkých jednoduchých krokoch: Vyberte funkciu merania na veľkom otočnom prepínači, jednoducho stlačte tlačidlo ŠTART / STOP, prečítajte si výsledok. V predvolenom nastavení zariadenie vyberie frekvenciu testovacieho signálu 128 Hz alebo inú vhodnú frekvenciu, ak sú k dispozícii rušivé signály.
V expertnom režime si môže užívateľ určiť všetky parametre merania sám: frekvenciu a napätie testovacieho signálu, kmitočet (režim zametania) atď. A pre podrobnejšie analýzy sa môžu zobraziť ďalšie výsledky merania, ako napríklad úroveň a frekvencia interferenčného signálu.
Merač uzemnenia a odporu uzemnenia CA 6472 umožňuje aj nasledujúce merania:

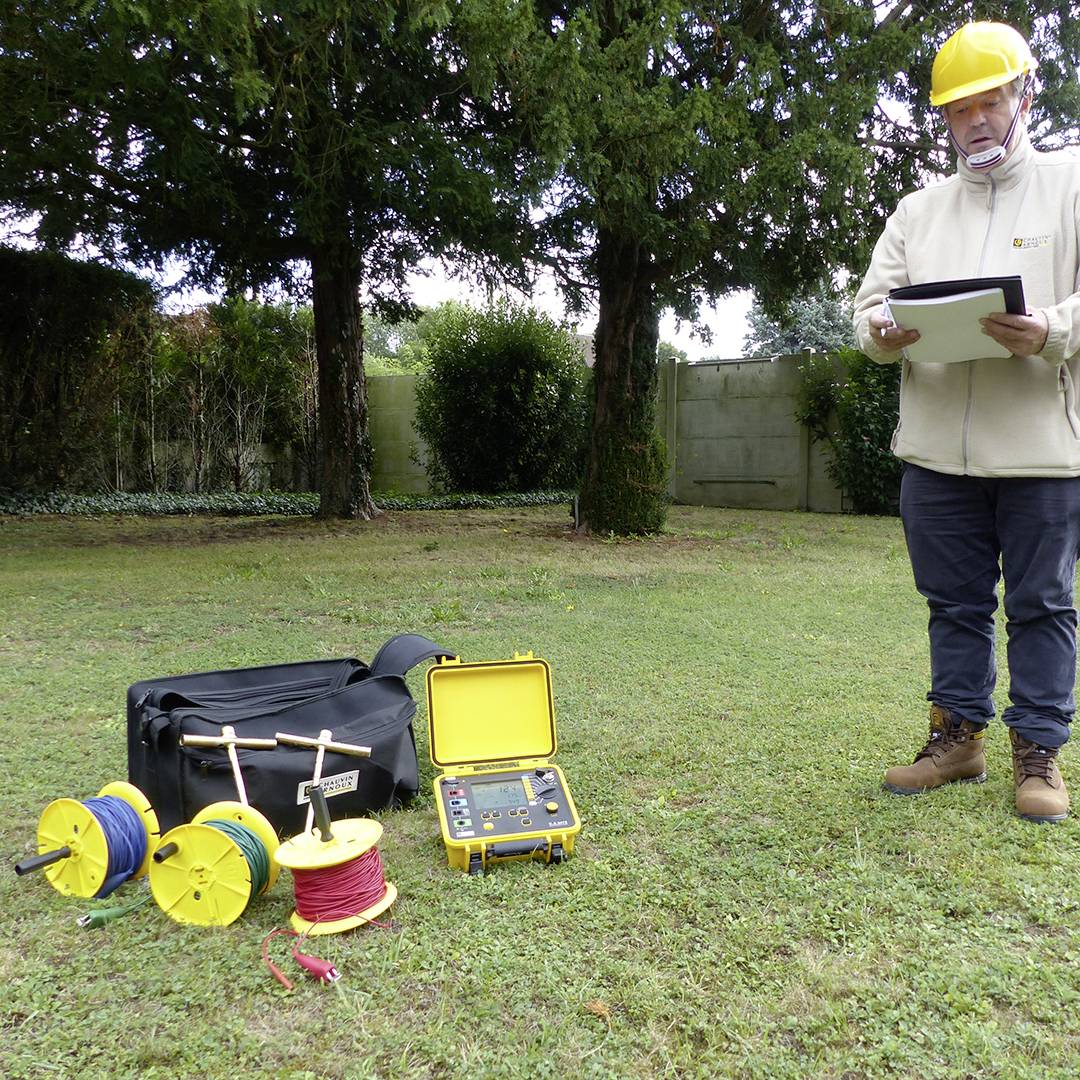

Trojpólové merania uzemnenia s pomocnou uzemňovacou elektródou a sondou, pričom CA 6472 je tiež schopný merať odpory sondy Rs a pomocnej uzemňovacej elektródy Rh, ako aj prípadné rušivé napätia, ktoré môžu byť prítomné, aby boli výsledky merania sa dá presne vyhodnotiť.
Štvorpólové a selektívne merania uzemnenia pomocou klieští: Ak existuje viac paralelných uzemňovacích obvodov, je možné každý obvod merať jednotlivo pomocou prúdového kliešťového transformátora. Obzvlášť vhodný pre veľmi malé uzemňovacie odpory.
Meranie uzemňovacích slučiek pomocou 2 svoriek: Merajte každú uzemňovaciu slučku jednotlivo bez prerušenia.
Meranie uzemňovacieho spojenia: CA 6472 automaticky vypočíta spojovací odpor pomocou troch meraní uzemnenia.
Meranie špecifického zemného odporu: Vypočítajte automaticky pomocou Wennerovej alebo Schlumbergerovej metódy.
Merania potenciálu Zeme: Určte zmeny v potenciáli Zeme s rastúcou vzdialenosťou od súvisiaceho uzemňovacieho bodu.
Tento text bol preložený strojovo.
Pre praktické použitie sú možné dva prevádzkové režimy:
Automatický režim: Optimálne meranie je zaručené iba v niekoľkých jednoduchých krokoch: Vyberte funkciu merania na veľkom otočnom prepínači, jednoducho stlačte tlačidlo ŠTART / STOP, prečítajte si výsledok. V predvolenom nastavení zariadenie vyberie frekvenciu testovacieho signálu 128 Hz alebo inú vhodnú frekvenciu, ak sú k dispozícii rušivé signály.
V expertnom režime si môže užívateľ určiť všetky parametre merania sám: frekvenciu a napätie testovacieho signálu, kmitočet (režim zametania) atď. A pre podrobnejšie analýzy sa môžu zobraziť ďalšie výsledky merania, ako napríklad úroveň a frekvencia interferenčného signálu.
Merač uzemnenia a odporu uzemnenia CA 6472 umožňuje aj nasledujúce merania:
Trojpólové merania uzemnenia s pomocnou uzemňovacou elektródou a sondou, pričom CA 6472 je tiež schopný merať odpory sondy Rs a pomocnej uzemňovacej elektródy Rh, ako aj prípadné rušivé napätia, ktoré môžu byť prítomné, aby boli výsledky merania sa dá presne vyhodnotiť.
Štvorpólové a selektívne merania uzemnenia pomocou klieští: Ak existuje viac paralelných uzemňovacích obvodov, je možné každý obvod merať jednotlivo pomocou prúdového kliešťového transformátora. Obzvlášť vhodný pre veľmi malé uzemňovacie odpory.
Meranie uzemňovacích slučiek pomocou 2 svoriek: Merajte každú uzemňovaciu slučku jednotlivo bez prerušenia.
Meranie uzemňovacieho spojenia: CA 6472 automaticky vypočíta spojovací odpor pomocou troch meraní uzemnenia.
Meranie špecifického zemného odporu: Vypočítajte automaticky pomocou Wennerovej alebo Schlumbergerovej metódy.
Merania potenciálu Zeme: Určte zmeny v potenciáli Zeme s rastúcou vzdialenosťou od súvisiaceho uzemňovacieho bodu.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 sieťová nabíjačka a nabíjačka batérií s 2-pólovým sieťovým káblom || 1 návod na použitie na disku CD-ROM (5 jazykov) || 1 stručný návod a 5 štítkov zariadení (1 pre každý jazyk) || 1 softvér na export údajov || 1 pripojenie USB kábel || 2 prúdové svorky C182
