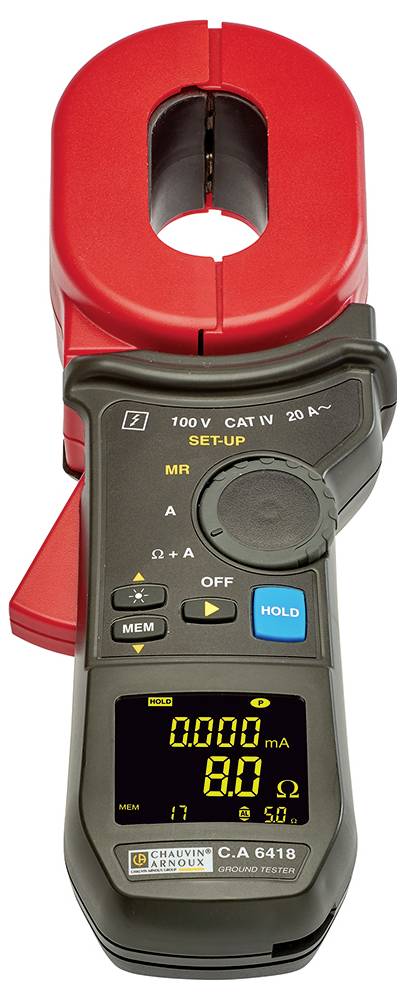

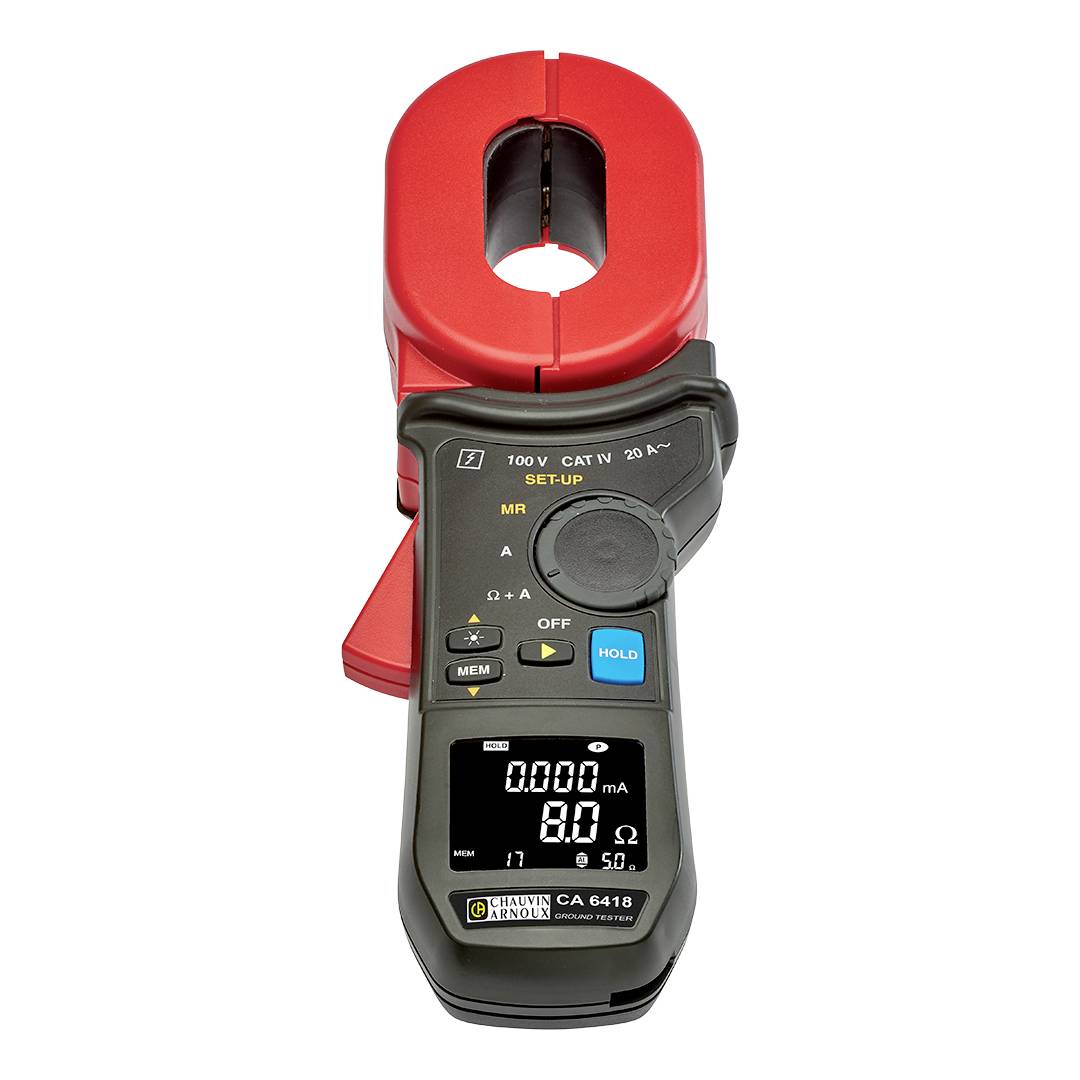

Uzemňovacie svorky CA 6418 s predĺženou meracou hlavicou pre páskové uzemňovacie elektródy
Uzemňovacia skúšobná svorka CA 6418 od spoločnosti Chauvin Arnoux je špeciálne navrhnutá na testovanie uzemňovacích slučiek na páskových uzemňovacích systémoch. Jeho predĺžená meracia hlava spoľahlivo uzatvára ploché oceľové pásy bez prerušenia vedenia a bez použitia zemných hrotov. Zariadenie je určené na každodenné používanie v náročných podmienkach.

CA 6418 meria impedanciu slučky uzemňovacej siete bezkontaktne pomocou meracieho princípu kliešťového typu: Budiace vinutie v meracej hlave generuje definované striedavé napätie, prijímacie vinutie meria výsledný prúd – z toho sa vypočíta impedancia slučky. Jeho špeciálna sila spočíva v predĺženej meracej hlave: umožňuje uzatvorenie plochých uzemňovacích pásikov rôznych šírok, ktoré nie je možné uchopiť bežnými okrúhlymi kliešťami. Okrem merania odporu zariadenie detekuje zvodové prúdy v uzemňovacej sieti a varuje pomocou nastaviteľného alarmu pri prekročení definovaných limitných hodnôt. Vďaka tomu je zariadenie vhodné na bežné kontroly aj na bezpečnostne kritické kontroly.

Vaše výhody na prvý pohľad
· Predĺžená meracia hlavica špeciálne pre páskové uzemňovacie elektródy – umožňuje spoľahlivé meranie na plochých páskových uzemňovacích elektródach, ktoré okrúhle kliešte nedokážu uchopiť.
· Meranie bez prerušenia vodiča a bez uzemňovacích tyčí – šetrí čas a umožňuje testovanie aj v ťažko dostupných prostrediach.
· Nastavenie na mieste bez vrátenia od výrobcu – voliteľná kalibračná slučka CL1 s 5 pevnými hodnotami odporu umožňuje nezávislú kontrolu a nastavenie klieští priamo prostredníctvom integrovaného nastavenia.
· Nastaviteľné alarmy pre odpor a prúd – spoľahlivo varujú pri prekročení definovaných limitov.
· Automatické nastavenie vzduchovej medzery pri zapnutí – zaisťuje stabilné a reprodukovateľné výsledky merania.
· Automatický režim PRE-HOLD – namerané hodnoty sa zmrazia na displeji po otvorení svorky.
· Pamäť na 300 meraní s časovými pečiatkami priamo v zariadení

Typické oblasti použitia
· Skúšky uzemnenia na systémoch ochrany pred bleskom s páskovými uzemňovačmi
· Skúšky uzemnenia v oblastiach, kde nie je možné zaviesť uzemňovacie tyče do zeme
· Paralelné meranie zemného odporu vo vysokonapäťových a nízkonapäťových transformátorových staniciach
· Skúška uzemnenia v mestských oblastiach a v budovách chránených Faradayovým zákonom
· Meranie na telekomunikačných káblových sieťach (uzemnenie tienenia, súzvukový prúd)
· Kontrola uzemnenia na železničných tratiach (stožiare, koľajnice, ploty)
· Kontrola uzemňovacích systémov na nadzemných a podzemných potrubiach
· Testovanie sieťových uzemňovacích systémov a základových uzemňovacích elektród

príslušenstvo
Voliteľná kalibračná slučka CL1 umožňuje overenie správneho zobrazenia a nezávislé nastavenie klieští prostredníctvom integrovaného nastavenia – bez nutnosti ich vrátenia výrobcovi.
