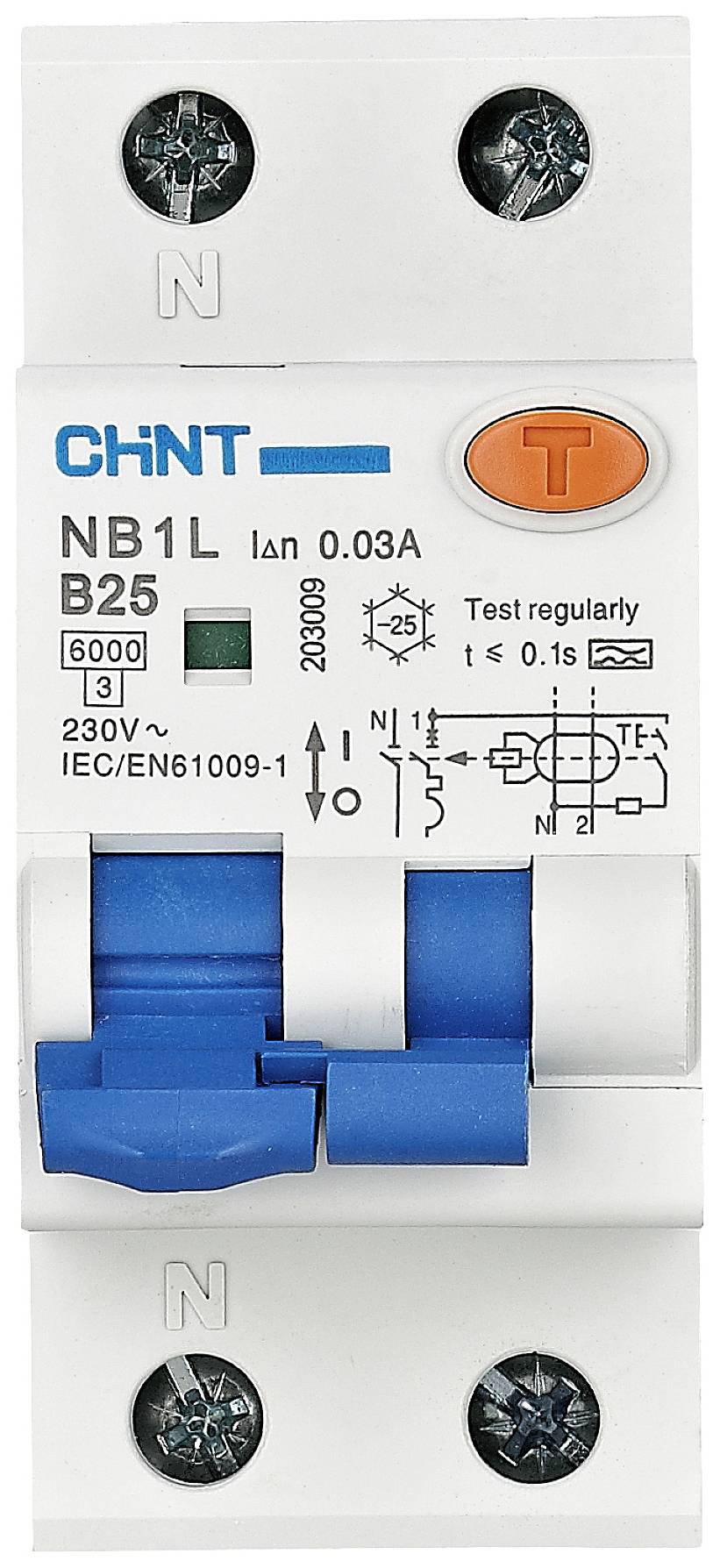

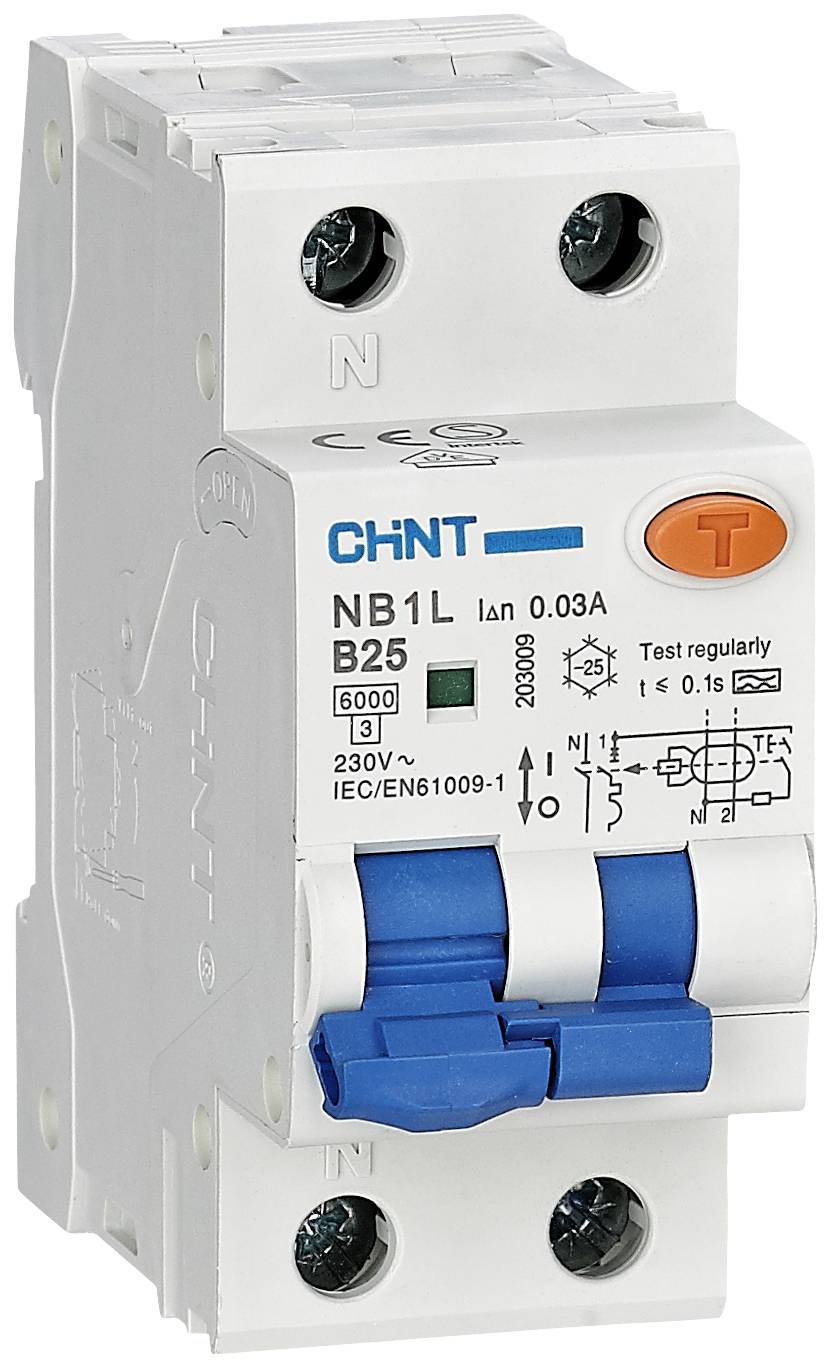

Chint 203009 prúdový chránič/elektrický istič 1-pólový 25 A 0.03 A 240 V, 415 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
1
Spúšťacie charakteristika
B
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
25 A
Datasheety: (PDF)
Hlavné benefity
OCHRANA RCD, TYP A 1P+NB 25A 30mA 6kA
- Menovité napätie=240 V, 415 V
- Menovitý prúd=25 A
- Vypínanie=6 kA
- Pólov=1
Technické parametre
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
1
- Spúšťacie charakteristika
B
- Jmenotivý zvyškový prúd
0.03 A
- Farba
modrá
biela
- Rozmer.
(š x v x h) 36 x 86 x 77 mm
- Obsah
1 ks
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Vypínanie
6 kA
- Trieda izolácie
II
III
- Menovité napätie
240 V
415 V
- Šírka
36 mm
- V
86 mm
- Hĺbka
77 mm
- Typ
A
Dodržiavanie predpisov a certifikácie
Certified by EU Garan
Na stiahnutie
Datasheet
Datasheet 2525012 Chint 203009 prúdový chránič/elektrický istič 1-pólový 25 A 0.03 A 240 V, 415 V
Záručné podmienky
Záručné podmienky 2525012 Chint 203009 prúdový chránič/elektrický istič 1-pólový 25 A 0.03 A 240 V, 415 V
Popis
Použitie na ochranu osôb, požiaru, káblov a vedení, ako aj proti preťaženiu a skratu.
výber
Menovitý prevádzkový zvyškový prúd
I△n ≤ 30 mA: Poskytuje ochranu pred priamym dotykom, ak je kontaktné napätie príliš vysoké.
I△n ≤ 300 mA: Poskytuje preventívnu protipožiarnu ochranu v prípade poruchových prúdov.
typové triedy
Typ AC: Vypínanie s pomaly stúpajúcimi a náhlymi sínusovými striedavými prúdmi.
Typ A: Vypínanie pri pomaly stúpajúcich a náhlych sínusových striedavých prúdoch a pri pulzujúcich jednosmerných poruchových prúdoch.
uvoľňovacie charakteristiky
Charakteristika B (3-5 ln) Ochrana systémov pred preťažením a skratom ako aj ochrana osôb a dlhých káblov v sieti TNS a IT.
Charakteristika C (5-10 ln) Ochrana inštalácií proti preťaženiu a skratu, ako aj ochrana odporových a indukčných záťaží s nízkym nábehovým prúdom.
Tento text bol preložený strojovo.
výber
Menovitý prevádzkový zvyškový prúd
I△n ≤ 30 mA: Poskytuje ochranu pred priamym dotykom, ak je kontaktné napätie príliš vysoké.
I△n ≤ 300 mA: Poskytuje preventívnu protipožiarnu ochranu v prípade poruchových prúdov.
typové triedy
Typ AC: Vypínanie s pomaly stúpajúcimi a náhlymi sínusovými striedavými prúdmi.
Typ A: Vypínanie pri pomaly stúpajúcich a náhlych sínusových striedavých prúdoch a pri pulzujúcich jednosmerných poruchových prúdoch.
uvoľňovacie charakteristiky
Charakteristika B (3-5 ln) Ochrana systémov pred preťažením a skratom ako aj ochrana osôb a dlhých káblov v sieti TNS a IT.
Charakteristika C (5-10 ln) Ochrana inštalácií proti preťaženiu a skratu, ako aj ochrana odporových a indukčných záťaží s nízkym nábehovým prúdom.
Tento text bol preložený strojovo.
Rozsah dodávky
- OCHRANA RCD, TYP A 1P+NB 25A 30mA 6kA
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
