Counttec digitálne/y trojfázový elektromer, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
trojfázový elektromer
Displej
digitálne/y
Ciachovanie
repasovaný / ciachovaný
Prevádzkové napätie
3 x 230 V
Rozmer.
(d x š x v) 79 x 178 x 265 mm
Technické parametre
- Typy merania: Jednosmerné počítadlo1 +A s uzáverom spätného chodu alebo Jednosmerné počítadlo -A s uzáverom spätného chodu alebo obojsmernými čítačmi +A a -A alebo vyvažovacie počítadlo -A bez uzáveru spätného chodu
- Hodnoty impulzov LED (IR): 10 000 impulzov/kWh (60 A). 5 000 impulzov/kWh (100 A)
- Dátové rozhrania: optické. elektrický - RS232
- Teplotný rozsah Limitný rozsah pre prevádzku: -40°C...+70°C
- Trieda ochrany: II
- Trieda ochrany krytu: IP 51
- Svorky triedy ochrany: IP 31
- Materiál puzdra: Polykarbonát vystužený sklenenými vláknami. Bez halogénov. recyklovateľné
- Kategória výrobku
trojfázový elektromer
- Displej
digitálne/y
- Ciachovanie
repasovaný / ciachovaný
- Prevádzkové napätie
3 x 230 V
- Rozmer.
(d x š x v) 79 x 178 x 265 mm
- Hmotnosť
1.3 kg
- Zobrazenie
2-riadkový LC displej. 8 mm (rozsah hodnôt). Informácie o stave zlyhania fázy. Smer energie. tarifa. Testovací mód. manipulácia
- Max. doba záznamu
spannungslos im EEPROM. mind. 20 Jahre
- Vlastná spotreba
1.1 W
- Vlastná spotreba
napäťová cesta< 1,1 W prúdová cesta< 0,05 VA
- Montážna šírka
178
- Montážna dĺžka
265
- Frekvencia
50 Hz
- Trieda presnosti
C.I.A
- Meracie funkcie
prúd
- Rozsah menovitého napätia
230 do 400 V/AC
- Sieťové napätie (max.)
400 V/AC
- Sieťové napätie (min.)
230 V
- Šírka
178 mm
- V
265 mm
- Dĺžka
79 mm
- Prúd (max.)
300 A
- Prúd (min.)
0.25 A
- Rozsah prúdu
0.25 do 300 A
- Typ
EDL 300
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2997951 Counttec digitálne/y trojfázový elektromer, 1 ks
Návod na obsluhu a bezpečnostné pokyny 2997951 Counttec digitálne/y trojfázový elektromer, 1 ks
Popis

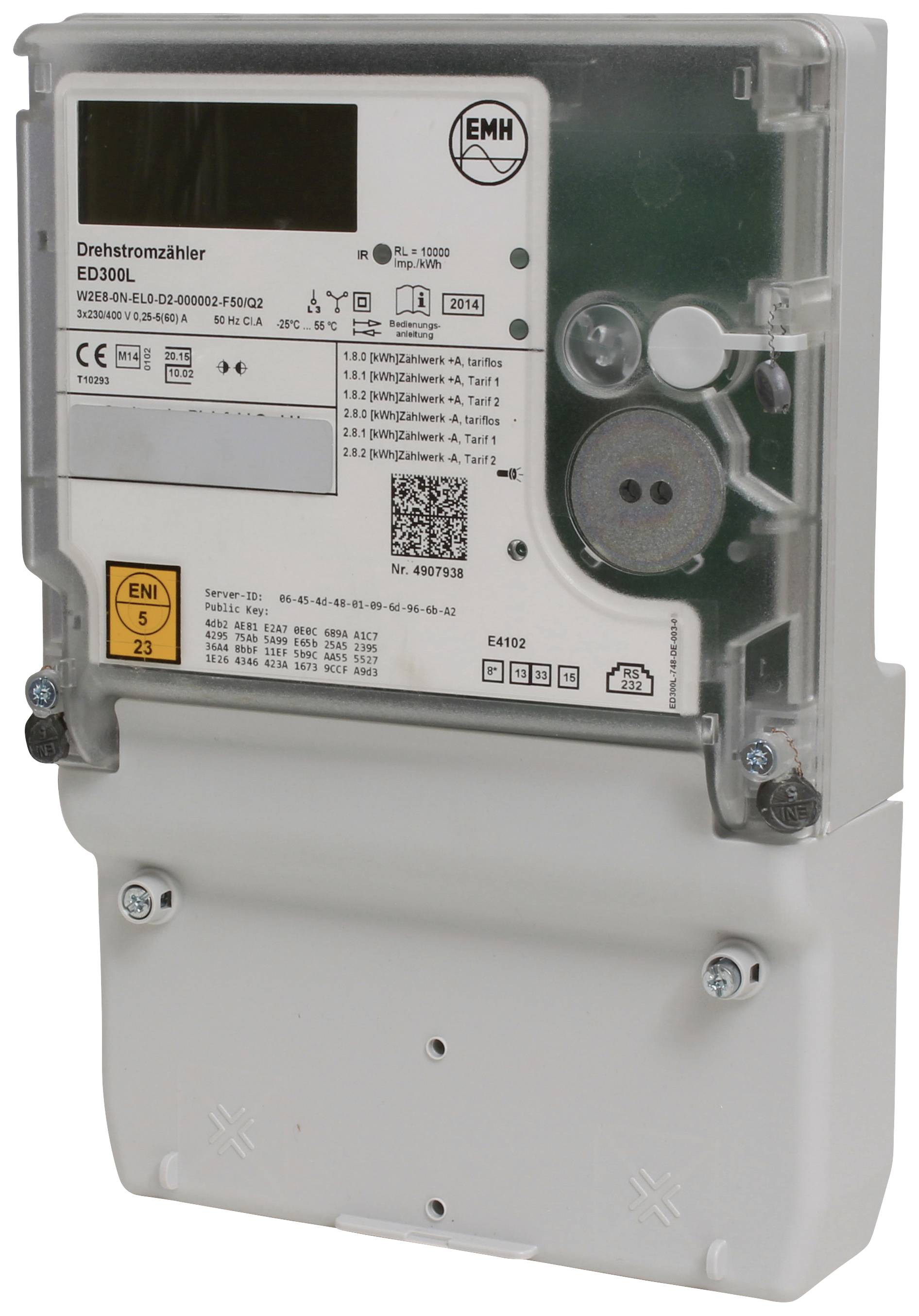

EMH – trojfázový elektromer ED 300 L 5/60 alebo 100 A, regenerovaný a testovaný
Elektronický EMH trojfázový merač ED 300L 5/60 Amp. Elektromery pre domácnosť / inteligentné merače
Tento merač slúži ako úplná náhrada za staré merače Ferraris 10/60 Amp.
Ide o:
Zákonný elektromer podľa § 29 ods. 3 a § 61 ods. 3 zákona o prevádzke meracieho miesta
(MsbG) zo dňa 29.8.2016. ako aj FNN - špecifikácie pre základné merače. Funkčné vlastnosti verzia 1.3. Tento merač je možné upgradovať na inteligentný merací systém (iMSys) podľa § 21 ods. 1 MsbG pomocou rozhrania MSB. Tie sú povinné od roku 2020. pozri zákon o prevádzke meracieho miesta
Napäťový 4-vodičový merač 3x230/400 V. Možno použiť aj v sieťach 230 V AC
Identifikácia údajov Kódové čísla OBIS Napájanie 3-fázové napájanie. 1-fázový pre aplikáciu striedavého prúdu zaisťuje veľmi nízke elektromagnetické vyžarovanie.
Prúd 0,25 - 5(60) A. Imax. 3 x 60 ampérov Maximálny výkon 72 kW. frekvencia 50 Hz.
Tento merač je možné použiť aj ako 2-tarifný merač. Prepínanie prebieha cez svorku 13/15 OBIS 1.8.1 Tarifa 1 a 1.8.2 Tarifa 2 alebo ovládanie taríf externe cez elektrické dátové rozhranie (RS-232) alebo riadiace vstupy riadiace vstupy systémové napätie 2 pre ovládanie taríf a aktiváciu 2. - zobrazenie tarify
Trieda presnosti činná energia Cl. A podľa EN 50470-1. -3 typy merania nastavenie činnej energie počítadlo1 +A so spätnou poistkou OBIS 1.8.0
Impulzná valenčná LED (IR) 10 000 impulzov/kWh (60 A). Počítadlá energií číslo 1 a 23 tarifný register
Uchovávanie dát bez napätia v EEPROM. minimálne 20 rokov Verzia displeja 2-riadkový LC displej Výška číslic 8 mm (rozsah hodnôt) so zobrazením aktuálneho výkonu vo wattoch
dodatočné informácie o stave zobrazenia o výpadku fázy. Smer energie. tarifa. Testovací mód. Manipulácia. Ovládacie optické tlačidlo. mechanické volacie tlačidlo pre zobrazenie volania.
IR dátové rozhrania optické dátové rozhranie na prednej strane merača (jednosmerné – tlačné ovládanie) elektrické dátové rozhranie pod krytom svoriek. (RS232). obojsmerný;
Napájanie z komunikačného zariadenia: +5 V DC alebo +12 V DC s prúdovým obmedzením do 10 mA
Dátový protokol RS-232 Smart Message Language (SML). Odosielanie dátového záznamu každé 1…4 s v závislosti od zaťaženia Prenosová rýchlosť 9600 baudov. Rozlíšenie stavu merača 100 mWh
Súčasťou dodávky je špeciálny kryt svoriek s možnosťou montáže modemu alebo blízkeho rádiového prijímača HDO.
Tento text bol preložený strojovo.
Elektronický EMH trojfázový merač ED 300L 5/60 Amp. Elektromery pre domácnosť / inteligentné merače
Tento merač slúži ako úplná náhrada za staré merače Ferraris 10/60 Amp.
Ide o:
Zákonný elektromer podľa § 29 ods. 3 a § 61 ods. 3 zákona o prevádzke meracieho miesta
(MsbG) zo dňa 29.8.2016. ako aj FNN - špecifikácie pre základné merače. Funkčné vlastnosti verzia 1.3. Tento merač je možné upgradovať na inteligentný merací systém (iMSys) podľa § 21 ods. 1 MsbG pomocou rozhrania MSB. Tie sú povinné od roku 2020. pozri zákon o prevádzke meracieho miesta
Napäťový 4-vodičový merač 3x230/400 V. Možno použiť aj v sieťach 230 V AC
Identifikácia údajov Kódové čísla OBIS Napájanie 3-fázové napájanie. 1-fázový pre aplikáciu striedavého prúdu zaisťuje veľmi nízke elektromagnetické vyžarovanie.
Prúd 0,25 - 5(60) A. Imax. 3 x 60 ampérov Maximálny výkon 72 kW. frekvencia 50 Hz.
Tento merač je možné použiť aj ako 2-tarifný merač. Prepínanie prebieha cez svorku 13/15 OBIS 1.8.1 Tarifa 1 a 1.8.2 Tarifa 2 alebo ovládanie taríf externe cez elektrické dátové rozhranie (RS-232) alebo riadiace vstupy riadiace vstupy systémové napätie 2 pre ovládanie taríf a aktiváciu 2. - zobrazenie tarify
Trieda presnosti činná energia Cl. A podľa EN 50470-1. -3 typy merania nastavenie činnej energie počítadlo1 +A so spätnou poistkou OBIS 1.8.0
Impulzná valenčná LED (IR) 10 000 impulzov/kWh (60 A). Počítadlá energií číslo 1 a 23 tarifný register
Uchovávanie dát bez napätia v EEPROM. minimálne 20 rokov Verzia displeja 2-riadkový LC displej Výška číslic 8 mm (rozsah hodnôt) so zobrazením aktuálneho výkonu vo wattoch
dodatočné informácie o stave zobrazenia o výpadku fázy. Smer energie. tarifa. Testovací mód. Manipulácia. Ovládacie optické tlačidlo. mechanické volacie tlačidlo pre zobrazenie volania.
IR dátové rozhrania optické dátové rozhranie na prednej strane merača (jednosmerné – tlačné ovládanie) elektrické dátové rozhranie pod krytom svoriek. (RS232). obojsmerný;
Napájanie z komunikačného zariadenia: +5 V DC alebo +12 V DC s prúdovým obmedzením do 10 mA
Dátový protokol RS-232 Smart Message Language (SML). Odosielanie dátového záznamu každé 1…4 s v závislosti od zaťaženia Prenosová rýchlosť 9600 baudov. Rozlíšenie stavu merača 100 mWh
Súčasťou dodávky je špeciálny kryt svoriek s možnosťou montáže modemu alebo blízkeho rádiového prijímača HDO.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
