Name: Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210
Brand: Datasensing
SKU: 3760014
Availability: BackOrder

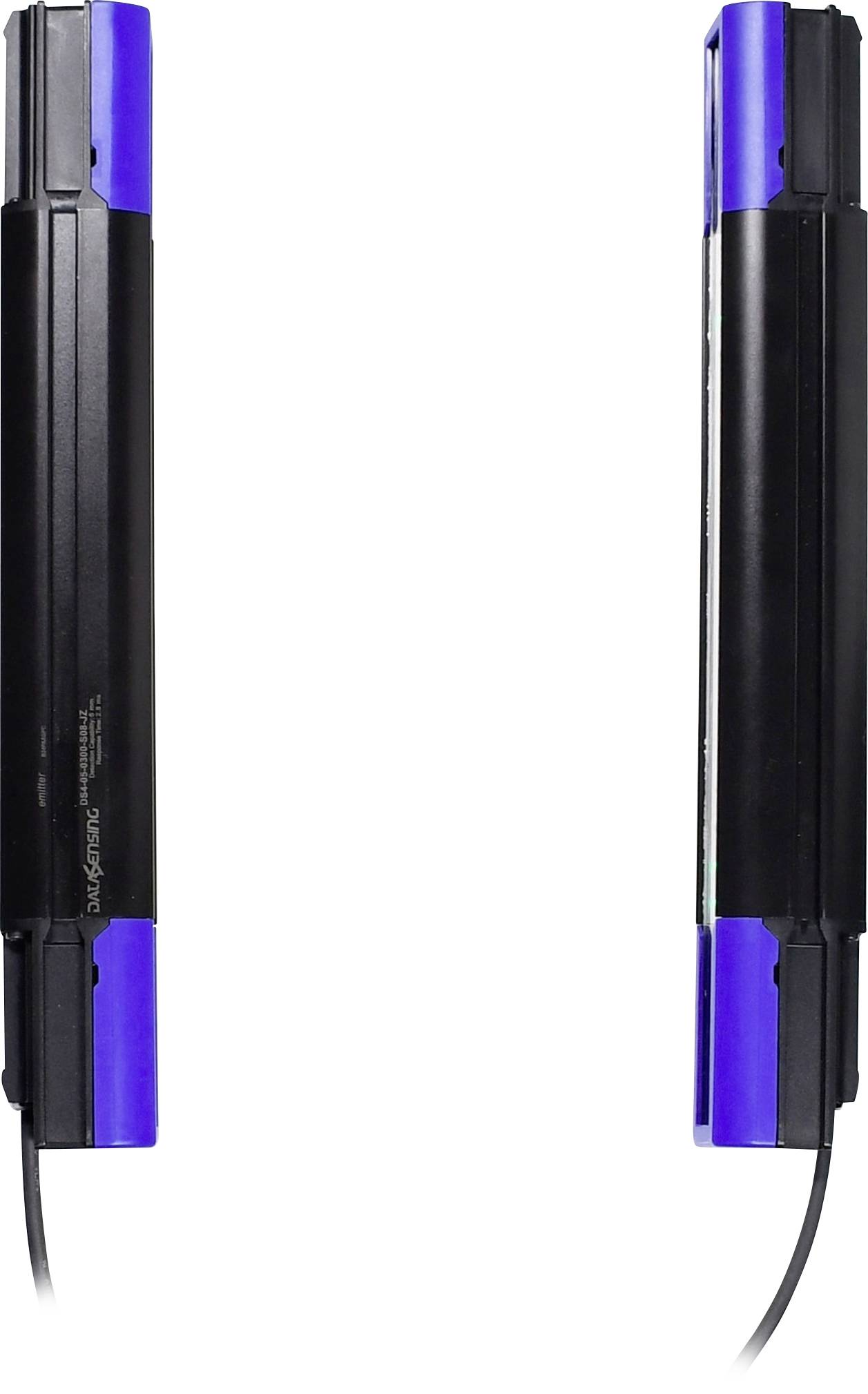

Dva čierno-modrých obdĺžnikových senzorov alebo skenerov namontovaných vertikálne na bielom pozadí, každý s kabelom siahajúcim nadol.

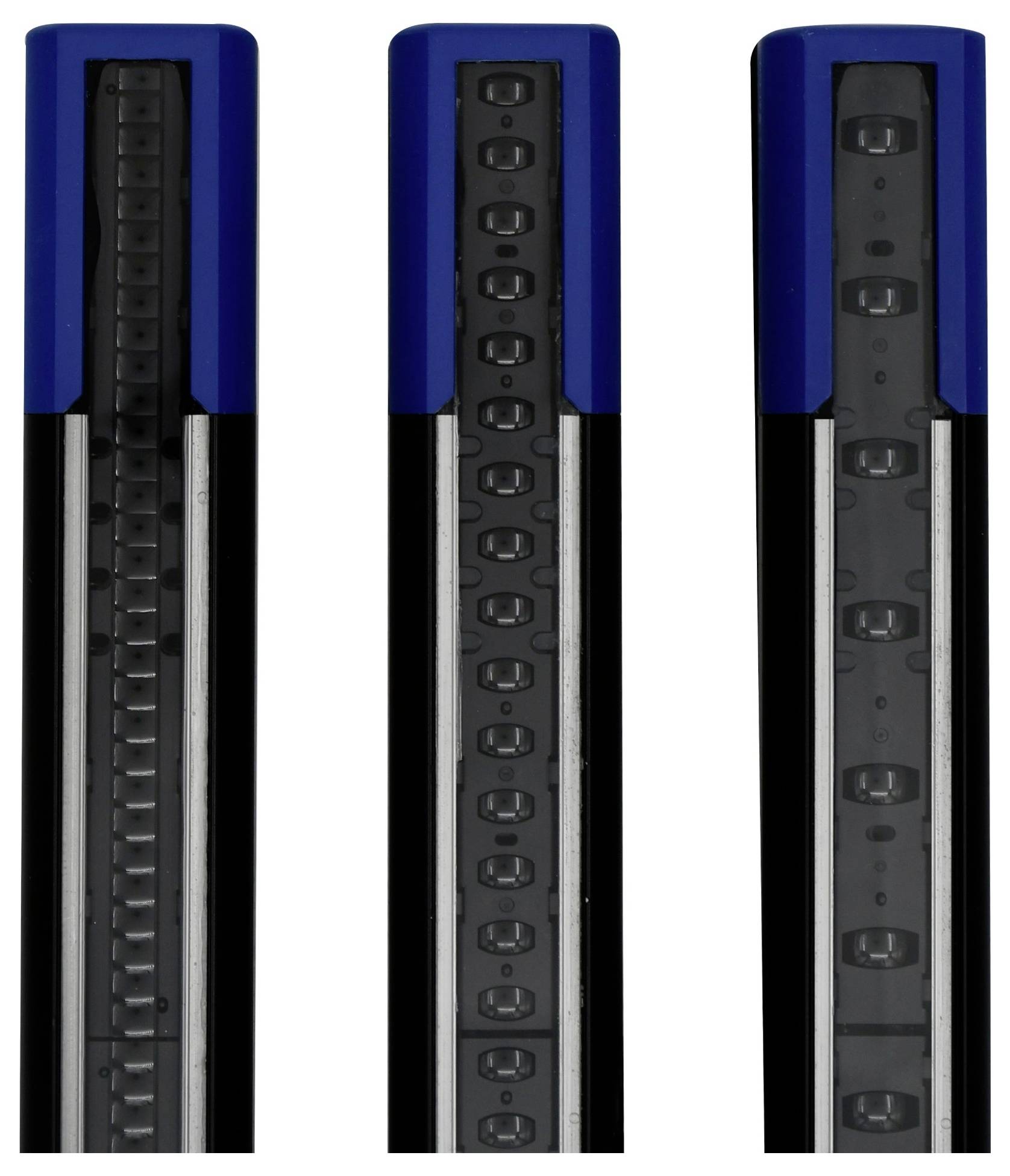

Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210-1

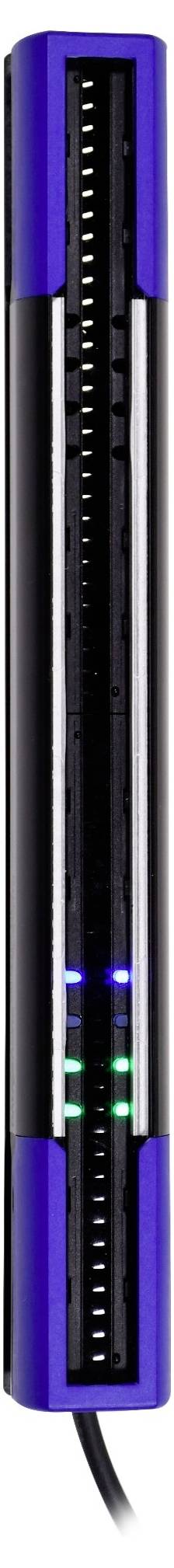

Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210-2

1/3

Kategória výrobku

svetelná mriežka

Dĺžka

35 mm

1060.5 mm

Typ

DS4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (2 045,00 € / kus)

2 045,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Základná svetelná mriežka DS4 na detekciu a meranie

Kontrolovaná výška 1050 mm pri rozstupe nosníkov 5 mm
Kombinované výstupy: analógové (0-10V/4-20mA), digitálne a IO-Link
Dlhý dosah až 5 m

Dodatočné informácie:

Technické parametre

Materiál puzdra: Hliník/PBT
Optické okno PMMA

Kategória výrobku: svetelná mriežka

Typ: DS4

Vyhotovenie (senzory): prijímač
vysielač

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V

Prevádzkové napätie max.: 28.8 V

Prevádzkové napätie: 19.2 - 28.8 V

Max. odber prúdu: 360 mA

Reakčná doba: 7.30 ms

Spínacie napätie (max.): 28.8 V/DC

Spínací prúd (max.): 100 mA

Optické rozlíšenie: 10 x 5 mm

Najmenší detekovateľný objekt (priemer): 10 mm

Pripojenie: M12, 5-pólová

Dĺžka kábla: 200 mm

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 5 m

Výstupy: digitálne
analógový
IO-Link

Výstupný signál (min.): 4 mA

Výstupný signál (max.): 20 mA

Výstupný prúd: 100 mA

Certifikácia (senzory): DE

Lúče: 210

Vzdialenosť lúčov: 5 mm

Jednotlivé zrkadlá: 210

Vzdialenosť medzi zrkadlami: 5 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 5000 mm

Výška ochranného poľa: 1050 mm

Výška zcadla: 1050 mm

Výška hliníkového profilu: 1060.5 mm

Celková výška: 1060.5

Obsah: 1 ks

: IP65/67

Dĺžka: 35 mm

Šírka: 40 mm

V: 1060.5 mm

Rozmer.: (d x š x v) 35 x 40 x 1060.5 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Varianty(Všetky ceny sú s DPH)

Dĺžka

Šírka

Krytie

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210

Objednávacie číslo:3760014

Doručenie: Po 2. 11.

Conrad Electronic

Tento produkt

35 mm

40 mm

IP65/67

5 m

1060.5 mm

svetelná mriežka

Min.: 1

Násobky: 1

2 045,00 €^*

Datasensing Výška ochranného poľa 1050 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 105

Objednávacie číslo:3760047

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1059 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 419,00 €^*

Datasensing Výška ochranného poľa 1050 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 42

Objednávacie číslo:3760080

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1059 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 175,00 €^*

Datasensing Výška ochranného poľa 1200 mm DS4 Base – Detekčná a meracia svetelná mriežka Počet lúčov: 240

Objednávacie číslo:3760015

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65/67

5 m

1210.5 mm

svetelná mriežka

Min.: 1

Násobky: 1

2 289,00 €^*

Datasensing Výška ochranného poľa 1200 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 120

Objednávacie číslo:3760048

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1209 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 575,00 €^*

Datasensing Výška ochranného poľa 1200 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 48

Objednávacie číslo:3760081

Doručenie: Po 2. 11.

Conrad Electronic

35 mm

40 mm

IP65

13 m

1209 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 289,00 €^*

Datasensing Výška ochranného poľa 1350 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 135

Objednávacie číslo:3760049

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

7 m

1359 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 725,00 €^*

Datasensing Výška ochranného poľa 1350 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 54

Objednávacie číslo:3760082

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1359 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 405,00 €^*

Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup 5 mm) Počet lúčov: 270

Objednávacie číslo:3760016

Doručenie: Po 2. 11.

Conrad Electronic

35 mm

40 mm

IP65/67

5 m

1360.5 mm

svetelná mriežka

Min.: 1

Násobky: 1

2 529,00 €^*

Datasensing Výška ochranného poľa 1500 Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 60

Objednávacie číslo:3760083

Doručenie: Po 2. 11.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1509 mm

svetelná mriežka

Min.: 1

Násobky: 1

1 525,00 €^*

Na stiahnutie

Datasheet

Datasheet 3760014 Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760014 Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210

Popis

Základná verzia meracej svetelnej mriežky pre jednoduché priemyselné aplikácie, ktorá kombinuje spoľahlivý výkon s jednoduchou konfiguráciou cez IO-Link alebo kábel.
