Datasensing Výška ochranného poľa 1950 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 195

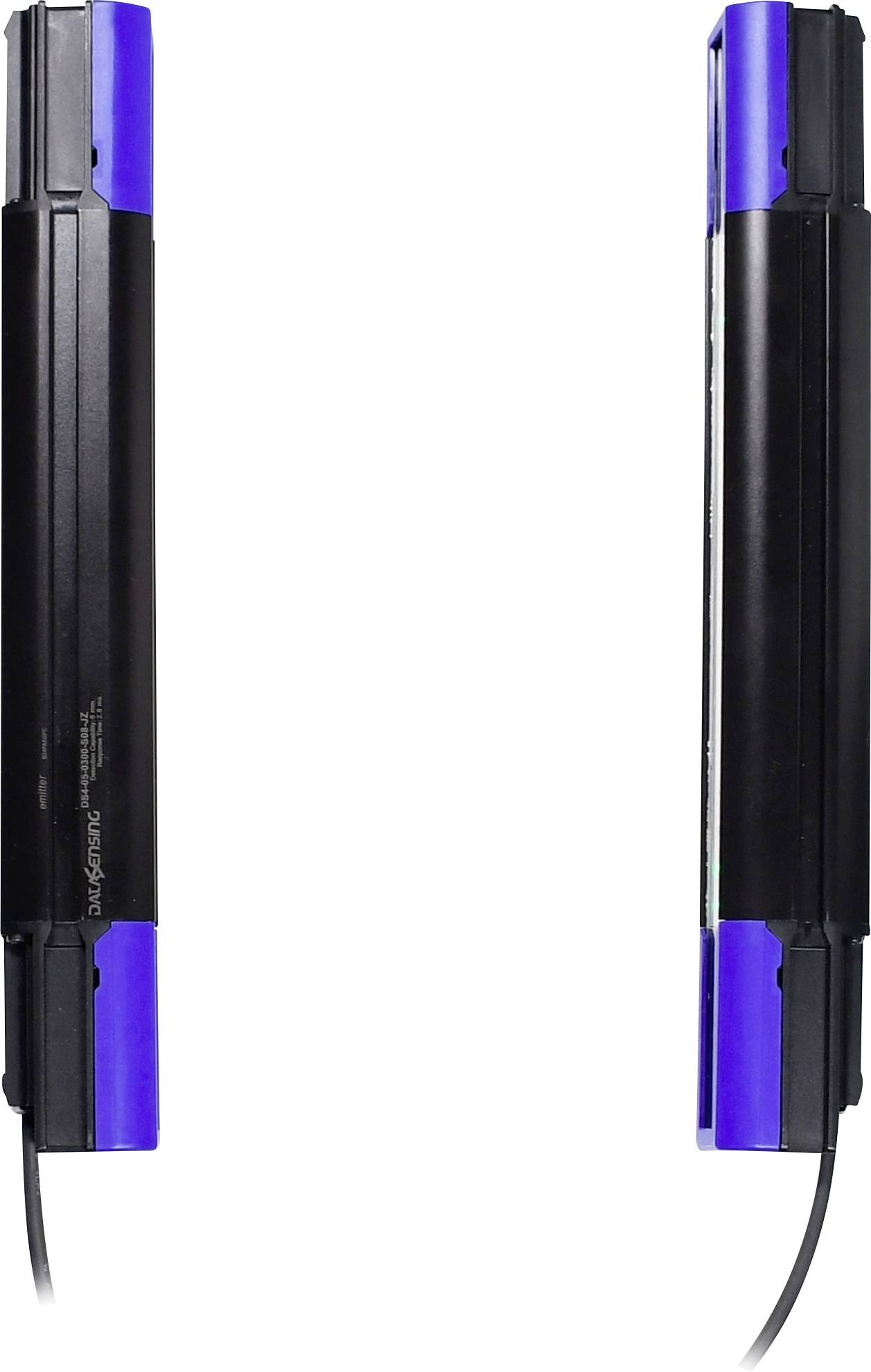

Dva čierno-modré drôtené obdĺžnikové zariadenia zobrazené vedľa seba na bielom pozadí.

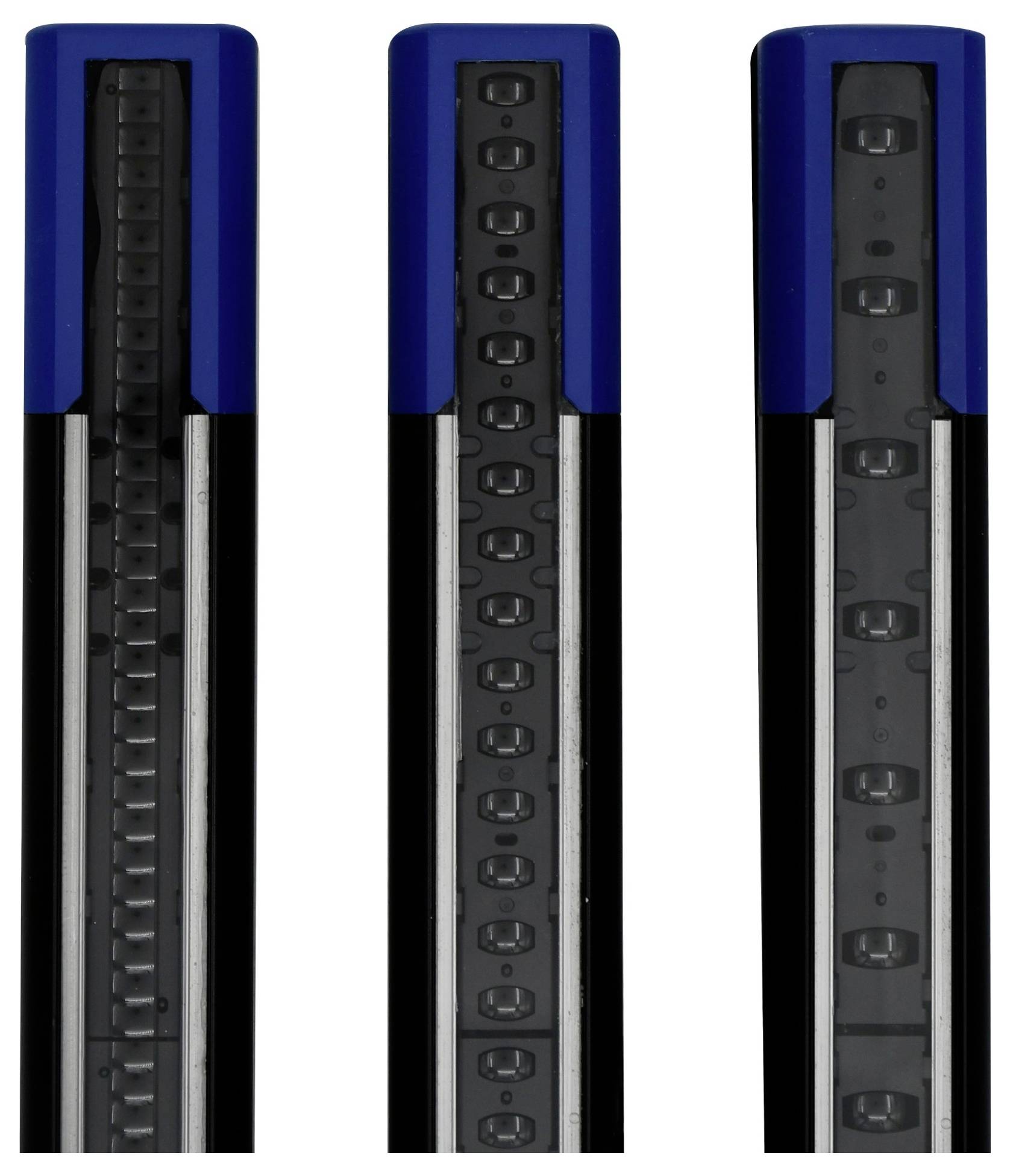

Datasensing Výška ochranného poľa 1950 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 195-1

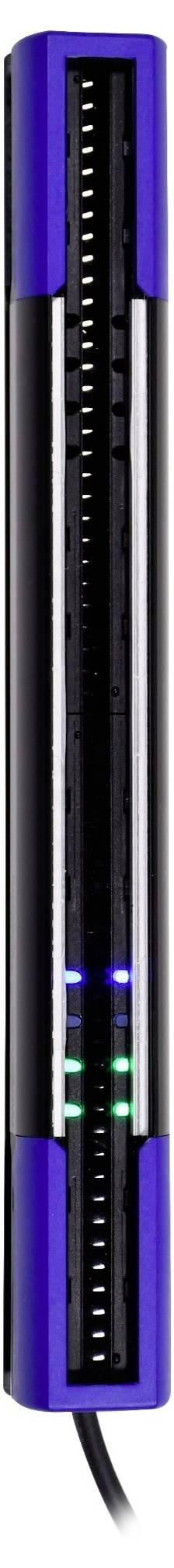

Datasensing Výška ochranného poľa 1950 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 195-2

1/3

Kategória výrobku

svetelná mriežka

Dĺžka

40 mm

1961.5 mm

Typ

DS4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (2 787,80 € / kus)

2 787,80 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Štandardná detekčná a meracia svetelná mriežka DS4

Všestranná konfigurácia cez IO-Link alebo bezdrôtovo cez AppGUI
Integrovaná detekcia priehľadných objektov
Vysoká robustnosť s krytím IP67

Dodatočné informácie:

Technické parametre

Hliníkové puzdro
Optické okienko vyrobené z PMMA

Kategória výrobku: svetelná mriežka

Typ: DS4

Vyhotovenie (senzory): prijímač
vysielač

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Max. odber prúdu: 360 mA

Reakčná doba: 6.85 ms

Spínacie napätie (max.): 28.8 V/DC

Spínací prúd (max.): 100 mA

Optické rozlíšenie: 10 x 10 mm

Najmenší detekovateľný objekt (priemer): 10 mm

Pripojenie: zástrčka M12, 5-pólová
zástrčka M12, 8-pólový

Dĺžka kábla: 200 mm

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 200 mm

Dosah (max.): 7 m

Výstupy: analógový
digitálne
IO-Link

Výstupný signál (min.): 4 mA

Výstupný signál (max.): 20 mA

Výstupný prúd: 100 A

Certifikácia (senzory): DE
cULus

Lúče: 195

Vzdialenosť lúčov: 10 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 7000 mm

Výška ochranného poľa: 1950 mm

Výška hliníkového profilu: 1961.5 mm

Celková výška: 1961.5 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 40 mm

Šírka: 35 mm

V: 1961.5 mm

Rozmer.: (d x š x v) 40 x 35 x 1961.5 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Prevádzkové napätie

Šírka

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1050 mm Štandardná svetelná mriežka meracej plochy DS4 – séria DS4 Počet lúčov: 210

Objednávacie číslo:3760023

40 mm

24 V/DC

35 mm

5 m

1060.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 240

Objednávacie číslo:3760024

40 mm

24 V/DC

35 mm

5 m

1210.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 270

Objednávacie číslo:3760025

40 mm

24 V/DC

35 mm

5 m

1360.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1500 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 300

Objednávacie číslo:3760026

40 mm

24 V/DC

35 mm

5 m

1510.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1050 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 210

Objednávacie číslo:3760035

40 mm

24 V/DC

35 mm

5 m

1060.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 240

Objednávacie číslo:3760036

40 mm

24 V/DC

35 mm

5 m

1210.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 270

Objednávacie číslo:3760037

40 mm

24 V/DC

30 mm

5 m

1360.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1050 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 105

Objednávacie číslo:3760056

35 mm

24 V/DC

40 mm

7 m

1059 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 120

Objednávacie číslo:3760057

35 mm

24 V/DC

40 mm

7 m

1209 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 135

Objednávacie číslo:3760058

35 mm

24 V/DC

40 mm

7 m

1359 mm

svetelná mriežka

Na stiahnutie

Datasheet

Datasheet 3760074 Datasensing Výška ochranného poľa 1950 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 195

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760074 Datasensing Výška ochranného poľa 1950 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 195

Popis

Všestranný plošný senzor na detekciu a meranie v rôznych priemyselných aplikáciách. Je pohodlne programovateľný cez IO-Link alebo bezdrôtovo, ponúka pokročilé funkcie, ako je zatemňovanie a porovnávanie vzorov, a má digitálne aj analógové výstupy.
