Datasensing Výška ochranného poľa 750 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 150

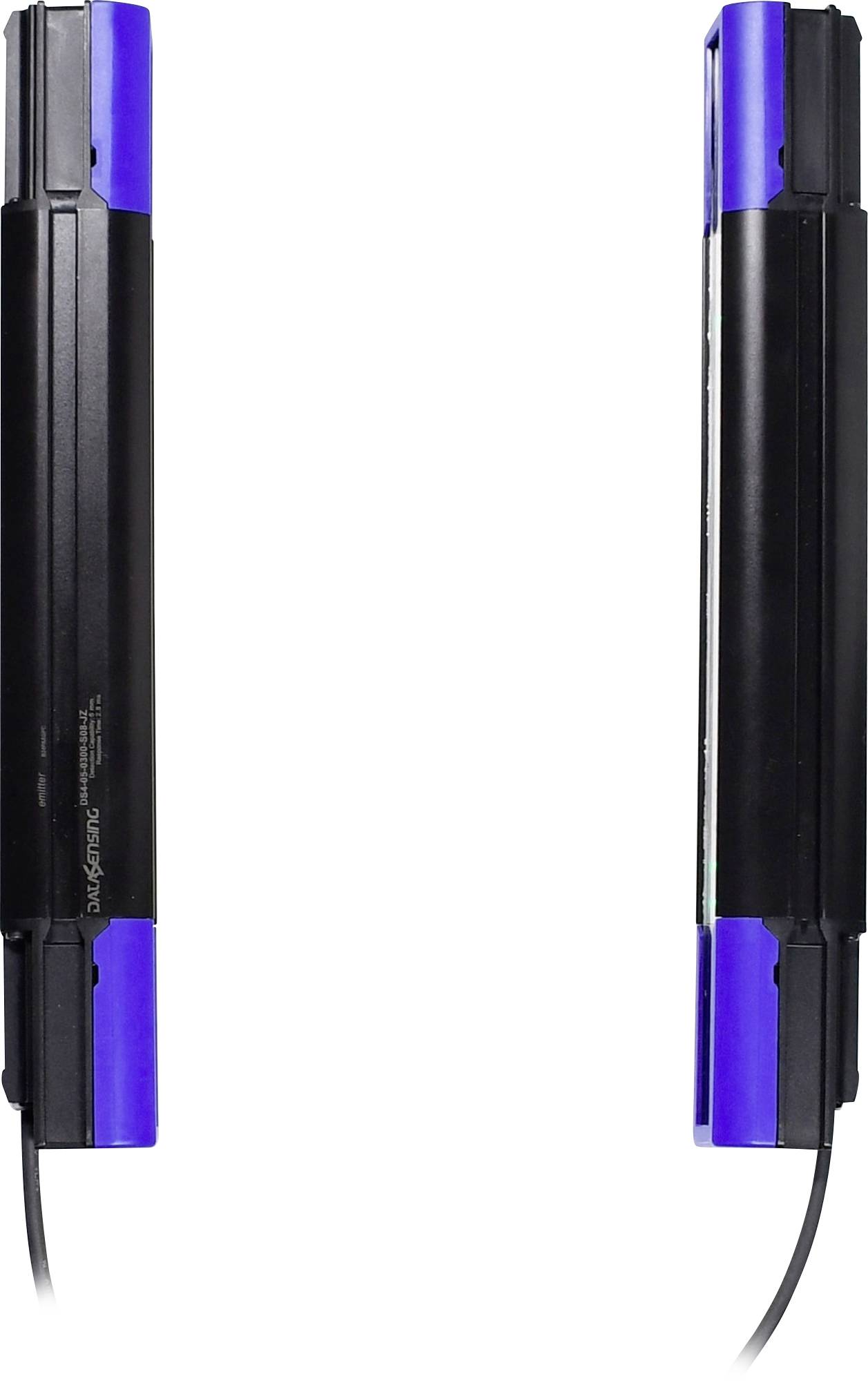

Dva čierno-modré obdĺžnikové snímače smerujúce k sebe s kabelmi, ktoré tvoria optickú bezpečnostnú svetelnú clonu.

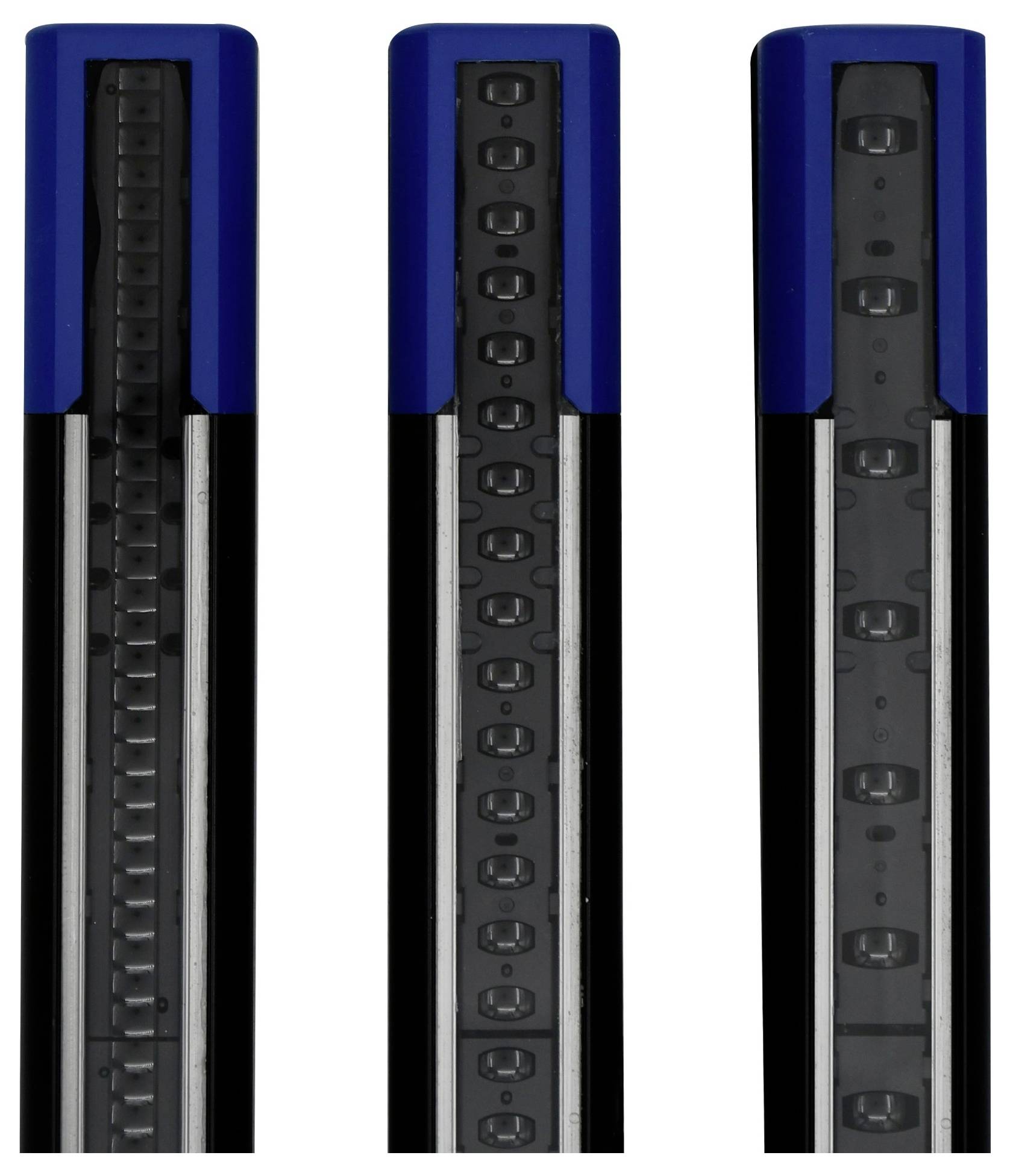

Datasensing Výška ochranného poľa 750 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 150-1

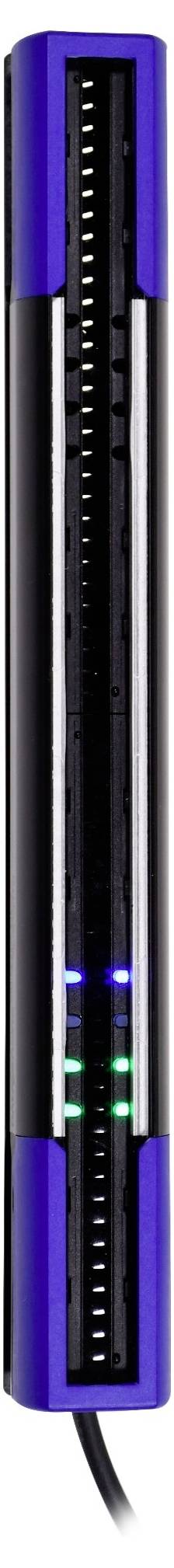

Datasensing Výška ochranného poľa 750 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 150-2

1/3

Kategória výrobku

svetelná mriežka

Dĺžka

40 mm

760.5 mm

Typ

DS4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (3 259,35 € / kus)

3 259,35 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Štandardná meracia svetelná mriežka DS4 – séria DS4

Kompaktný dizajn s rozhraním IO-Link a Ethernet TCP/IP
Vysoké rozlíšenie vďaka rozostupu lúčov 5 mm
Jednoduchá konfigurácia cez AppGUI (Wi-Fi)

Dodatočné informácie:

Technické parametre

Materiál puzdra: Hliník

Kategória výrobku: svetelná mriežka

Typ: DS4

Vyhotovenie (senzory): prijímač
vysielač

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Max. odber prúdu: 360 mA

Reakčná doba: 5.5 ms

Spínacie napätie (max.): 28.8 V/DC

Spínací prúd (max.): 100 mA

Najmenší detekovateľný objekt (priemer): 10 mm

Pripojenie: zástrčka M12, 5-pólová
zástrčka M12, 8-pólový

Dĺžka kábla: 0.2 m

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 5 m

Výstupy: analógový
digitálne
IO-Link

Výstupný signál (min.): 4 mA

Výstupný signál (max.): 20 mA

Výstupný prúd: 100 mA

Certifikácia (senzory): DE
cULus

Lúče: 150

Vzdialenosť lúčov: 5 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 5000 mm

Výška ochranného poľa: 750 mm

Výška hliníkového profilu: 760.5 mm

Celková výška: 760.5 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 40 mm

Šírka: 35 mm

V: 760.5 mm

Rozmer.: (d x š x v) 40 x 35 x 760.5 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Prevádzkové napätie

Šírka

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1050 mm Štandardná svetelná mriežka meracej plochy DS4 – séria DS4 Počet lúčov: 210

Objednávacie číslo:3760023

40 mm

24 V/DC

35 mm

5 m

1060.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 240

Objednávacie číslo:3760024

40 mm

24 V/DC

35 mm

5 m

1210.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 270

Objednávacie číslo:3760025

40 mm

24 V/DC

35 mm

5 m

1360.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1500 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 300

Objednávacie číslo:3760026

40 mm

24 V/DC

35 mm

5 m

1510.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1050 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 210

Objednávacie číslo:3760035

40 mm

24 V/DC

35 mm

5 m

1060.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 240

Objednávacie číslo:3760036

40 mm

24 V/DC

35 mm

5 m

1210.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 270

Objednávacie číslo:3760037

40 mm

24 V/DC

30 mm

5 m

1360.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1050 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 105

Objednávacie číslo:3760056

35 mm

24 V/DC

40 mm

7 m

1059 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 120

Objednávacie číslo:3760057

35 mm

24 V/DC

40 mm

7 m

1209 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Štandardná detekčná a meracia svetelná mriežka DS4 Počet lúčov: 135

Objednávacie číslo:3760058

35 mm

24 V/DC

40 mm

7 m

1359 mm

svetelná mriežka

Na stiahnutie

Datasheet

Datasheet 3760038 Datasensing Výška ochranného poľa 750 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 150

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760038 Datasensing Výška ochranného poľa 750 mm Štandardná meracia svetelná mriežka DS4 – séria DS4 Počet lúčov: 150

Popis

Všestranný plošný senzor na detekciu a meranie v priemyselných aplikáciách, pohodlne konfigurovateľný cez IO-Link alebo bezdrôtovo cez aplikáciu pre pokročilé nastavenia.
