DEHN 942315 DG MP TT 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

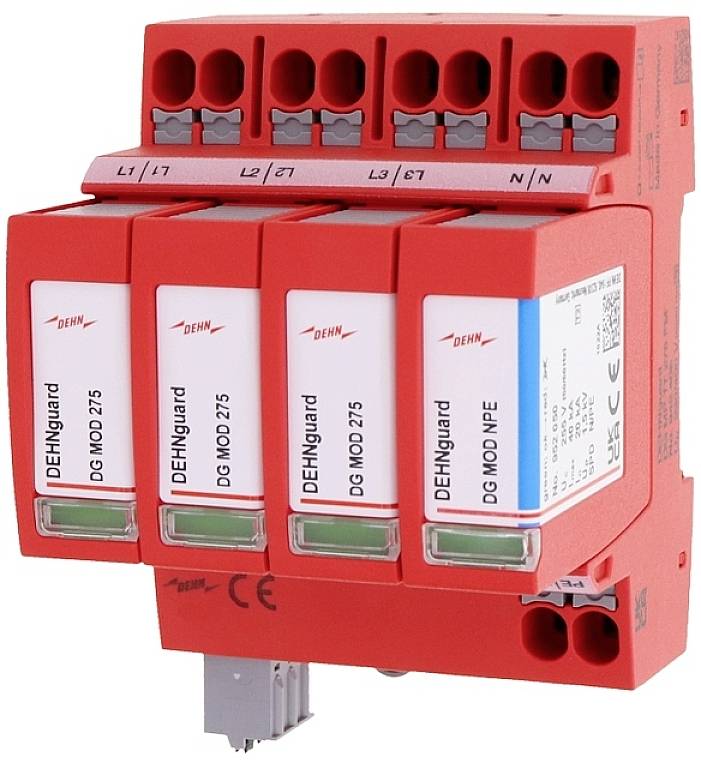

Červený modulárny prepäťový ochranca so štyrmi zásuvnými miestami pre elektrotechnické aplikácie, s označením roztažnosti, model DG MOD 275.

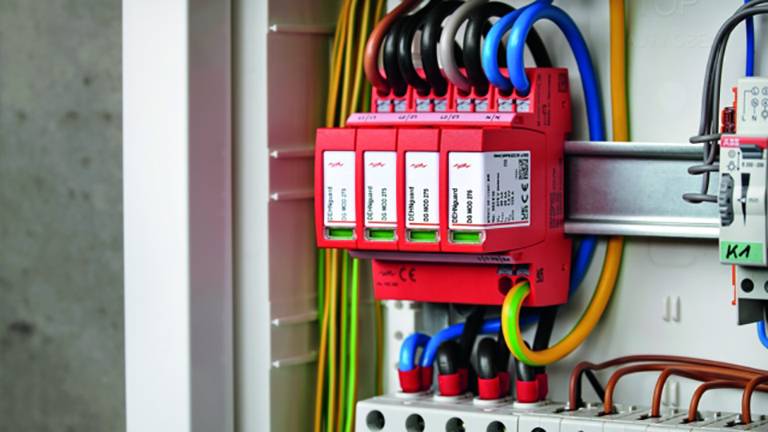

Elektrická rozvodná skriňa s červenými ističmi a nakabelovanými elektrickými obvodmi. Káble pripojené v rôznych farbách.

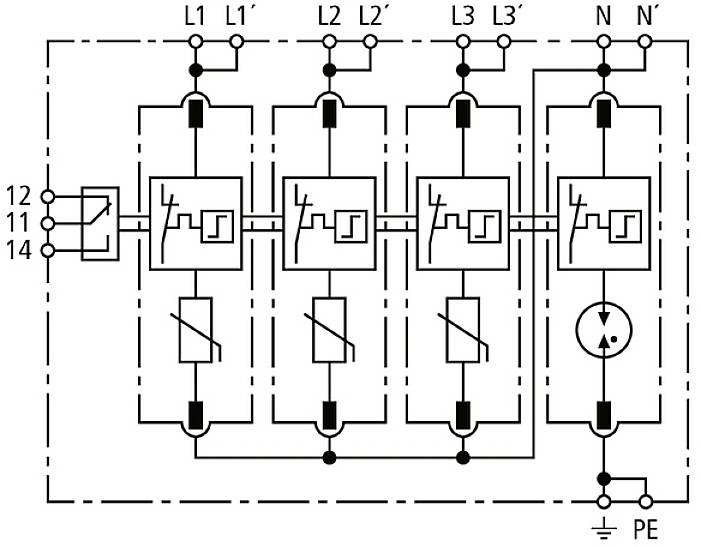

'Schéma zapojenia stykača so štyrmi spínačmi, ochranným vodičom (PE) a nulovým vodičom. Prepojenia a cievky sú zreteľne vyznačené.'

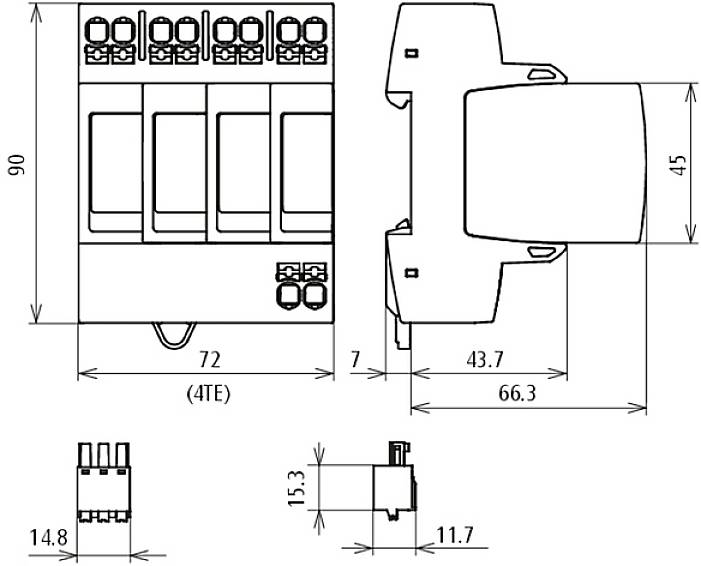

Technický výkres elektrického komponentu s rozmermi v milimetroch. Zobrazuje čelný, bočný a pohľad zhora s detailami.

1/4

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

4 Ks

Počet

Celkom (126,01 € / kus)

137,49 €

-8 %

126,01 €

bez DPH.

Doprava zadarmo

Už len 4 Ks skladom!

Nahlásiť právny incident

Technické parametre

Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m) typ 2 + typ 3
Najvyššie trvalé napätie: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najvyššie trvalé napätie: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Menovitý vybíjací prúd: (8/20 µs) (In) 20 kA
Menovitý zaťažovací prúd s V cez vedenie: (IL) 40 A
Úroveň ochrany [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Úroveň ochrany [L-PE] / [N-PE] pri 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Čas odozvy (tA): ≤ 100 ns
Vyžaduje sa dodatočná externá poistka: č
Odolnosť proti skratu (ISCCR): 25 kArms
Maximálna nadprúdová ochrana na strane siete s V-priechodným vedením: 40 A gG
Maximálna nadprúdová ochrana na strane vedenia s odbočkou (dvojité pripojenie 2 x 10 mm²): 125 A gG
Napätie TOV (UT) - Charakteristika: 335 V / 5 s - Pevnosť
Napätie TOV (UT) - Charakteristika: 440 V / 120 min - Pevnosť
Zvodový prúd: žiadny zvodový prúd
Zobrazenie funkcie / poruchy: zelená / červená
Počet portov: 1
Prierez pripojenia: (min.) 1,5 mm² pevný
Pripojovací prierez: (min.) 6 mm² jemne lankový
Pripojovací prierez: (max.) 10 mm² pevný / pružný
Prierez pripojenia: (min.) s objímkou 1,5 mm²
Pripojovací prierez: (max.) s objímkou 6 mm²
Pripojovací prierez: (max.) s objímkou bez nákružku 10 mm²
Montáž na 35 mm DIN lištu podľa EN 60715
Materiál puzdra: termoplast, farba červená, UL 94 V-0
Miesto inštalácie: interiér
Inštalačné rozmery: 4 HP, DIN 43880
Schválenia: KEMA, VDE
FM kontakty: menič kontaktných formulárov
Spínacia kapacita: AC 250V / 0,5A
Spínacia kapacita: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Kategória výrobku: zvodič prepätia

Přepětová ochrana pre: rozvodná skriňa

Únikový prúd: 20 kA

Menovité napätie: 230 V/AC
400 V/AC

Doba odozvy: ≤ 100 ns

Prevádzková teplota: -40 - +80 °C

: IP20

Číslo výrobcu: 942315

Farba: červená

Normy: SPD podľa EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Trieda II + Trieda III

Rozmer.: (š x v x h) 72 x 90 x 70 mm

Šírka: 72 mm

V: 90 mm

Hĺbka: 70 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2734570 DEHN 942315 DG MP TT 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2734570 DEHN 942315 DG MP TT 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Popis

Modulárny zvodič prepätia pre systémy TT a TN-S (obvod 3+1); s bezpotenciálovým kontaktom diaľkovej signalizácie.

· Kompletná jednotka pripravená na pripojenie pozostávajúca zo základnej časti a zasunutých ochranných modulov

· Energeticky zladené v rámci rodiny produktov Red/Line

· Vysoká vybíjacia kapacita vďaka výkonným varistorom/iskriskám z oxidu zinočnatého

· Vysoká úroveň bezpečnosti zariadenia vďaka monitorovaniu zvodiča "Thermo-Dynamic-Control"

· Jednoduchá výmena ochranného modulu bez použitia náradia vďaka uzamykaciemu systému modulu s tlačidlom na odomknutie modulu

· Vibrácie a nárazy testované podľa EN 60068-2

· Technológia pripojenia push-in"
