Name: DEHN 956205 956205 kombinovaný chránič proti prepätiu 1 ks
Brand: DEHN
SKU: 3795882
Availability: BackOrder

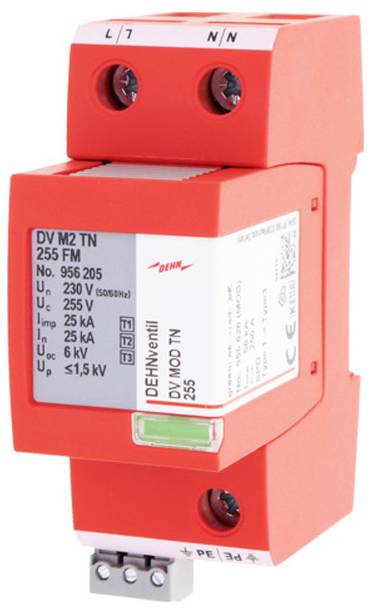

Červený modul ochranného zariadenia proti elektrickým preskočeniam s označeniami svoriek a technickými štítkami na prednej strane.

Datasheety: (PDF)

Doručenie: St 21. 10.

8 Ks

Počet

Celkom (949,00 € / kus)

949,00 €

s DPH

Doprava zadarmo

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ montáže: DIN lišta TH35
Veľkosť: 2 TE
SPD podľa EN 61643-11 / IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Trieda I + Trieda II + Trieda III
Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Menovité napätie AC (UN): 230 V (50 / 60 Hz)
Maximálne trvalé striedavé (UC) napätie: 255 V (50 / 60 Hz)
Bleskový impulzný prúd (10/350 µs) [L+N-PE] (celkom): 50 kA
Merná energia [L+N-PE] (W/R): 625,00 kJ/Ohm
Impulzný bleskový prúd (10/350 µs) [L, N-PE] (Iimp): 25 kA
Merná energia [L,N-PE] (W/R): 156,25 kJ/Ohm
Nominálny vybíjací prúd (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Úroveň ochrany [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Napätie naprázdno hybridného generátora (UOC): 6 kV
Schopnosť hasenia následným prúdom AC (Ifi): 50 kAeff
Obmedzenie prúdu / selektivita: Nevypnutie poistky 35 A gG do 50 kAeff (perspektívne)
Odolnosť proti skratu [LN]/[N-PE] (ISCCR): 50 kAeff
Doba odozvy (tA): ≤ 100 ns
Napätie TOV [LN] (UT) – Charakteristika: 440 V / 120 min. – Pevnosť
Prenosová energia S20K275 (Iimp = 2,5 ... 25 kA):< 1 rok
Prevádzkový teplotný rozsah [Paralelný]/[Tranzitný] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Indikátor funkcie/poruchy: zelená/červená
Počet portov: 1
Prierez pripojenia (L, N, PE, 9) (min.): 6 mm² pevný / lankový
Prierez pripojenia (L, N, PE, 9) (max.): 35 mm² viacžilový / 25 mm² jemnežilový
Montáž na: 35 mm DIN lištu podľa EN 60715
Miesto inštalácie: Interiér
Montážne rozmery: 2 TE, DIN 43880
Certifikácie: VDE, KEMA, UL
FM kontakty / Typ kontaktu: áno / Prepínač
Spínací výkon AC: 250 V / 0,5 A
Spínaný výkon DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Prierez pripojenia pre FM svorky: max. 1,5 mm² pevný/lanený vodič
Doplňujúce informácie:
Max. predradená poistka (L) pri Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35 mm²)1)
Pri použití v rozvádzačoch s predpokladanými skratovými prúdmi vyššími ako 50 kAeff (testované VDE)
Max. potenciálny skratový prúd: 100 kAeff (220 kApeak)
Obmedzenie/eliminácia následných prúdov do 100 kAeff (220 kApeak)
Použitie prepäťovej ochrany v železničných napájacích systémoch s frekvenciou 16,7 Hz
Skúšobné napätie AC (UC): 266 V
Menovité napätie AC (UN): 230 V
Menovitá frekvencia AC (fN): 16,7 Hz
Max. poistka prepäťovej ochrany: 160 A gG pri 16,7 Hz

Kategória výrobku: kombinovaný chránič proti prepätiu

Menovité napätie: 230 V

Doba odozvy: ≤ 100 ns

: IP20

Číslo výrobcu: 956205

Obsah: 1 ks

Pólov: 2

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3795882 DEHN 956205 956205 kombinovaný chránič proti prepätiu 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3795882 DEHN 956205 956205 kombinovaný chránič proti prepätiu 1 ks

Popis

Viacpólový kombinovaný zvodič DEHNventil modular, typ 1 + typ 2 + typ 3 podľa EN 61643-11 na báze iskrísk, pozostávajúci zo základnej časti a zásuvného ochranného modulu. Maximálna dostupnosť systému vďaka iskrám Rapid Arc Control (RAC). Umožňuje ochranu koncových bodov. Na ochranu nízkonapäťových spotrebiteľských inštalácií pred prepätím, a to aj v prípade priameho úderu blesku. Použiteľné podľa konceptu zón ochrany pred bleskom na rozhraniach 0A – 2.
