Name: Digitus DK-1743-A-VH-10-LD sieťový kábel ethernetový, CAT 7a, S/FTP, 1000 m
Brand: Digitus
SKU: 3028465
Availability: BackOrder

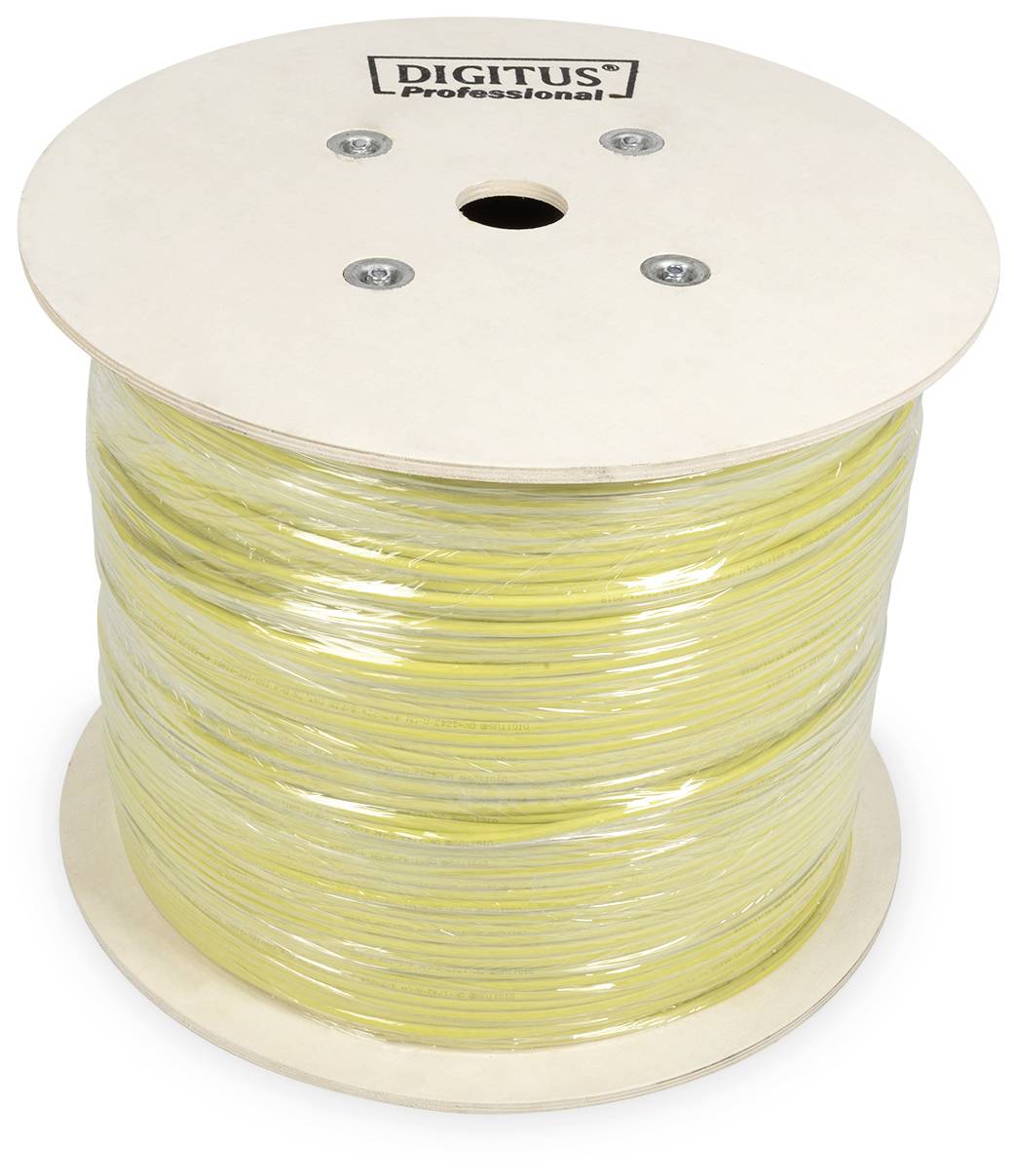

Veľká cievka kábla so žltým káblom, označená ako 'DIGITUS Professional'.

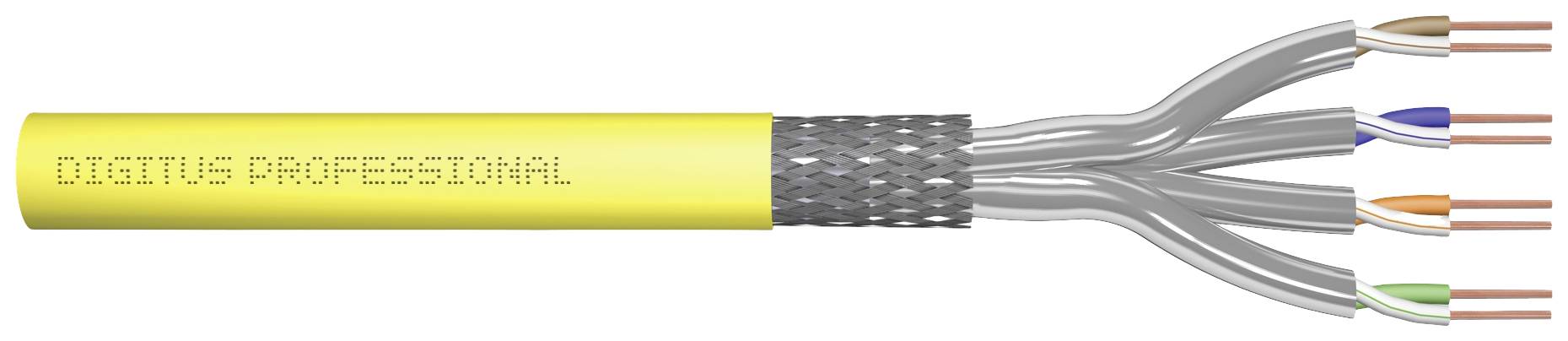

Žltý sieťový kábel s nápisom 'DIGITUS PROFESSIONAL', so štyrmi skrútenými párovými vodičmi vyčnievajúcimi z otvoreného konca.

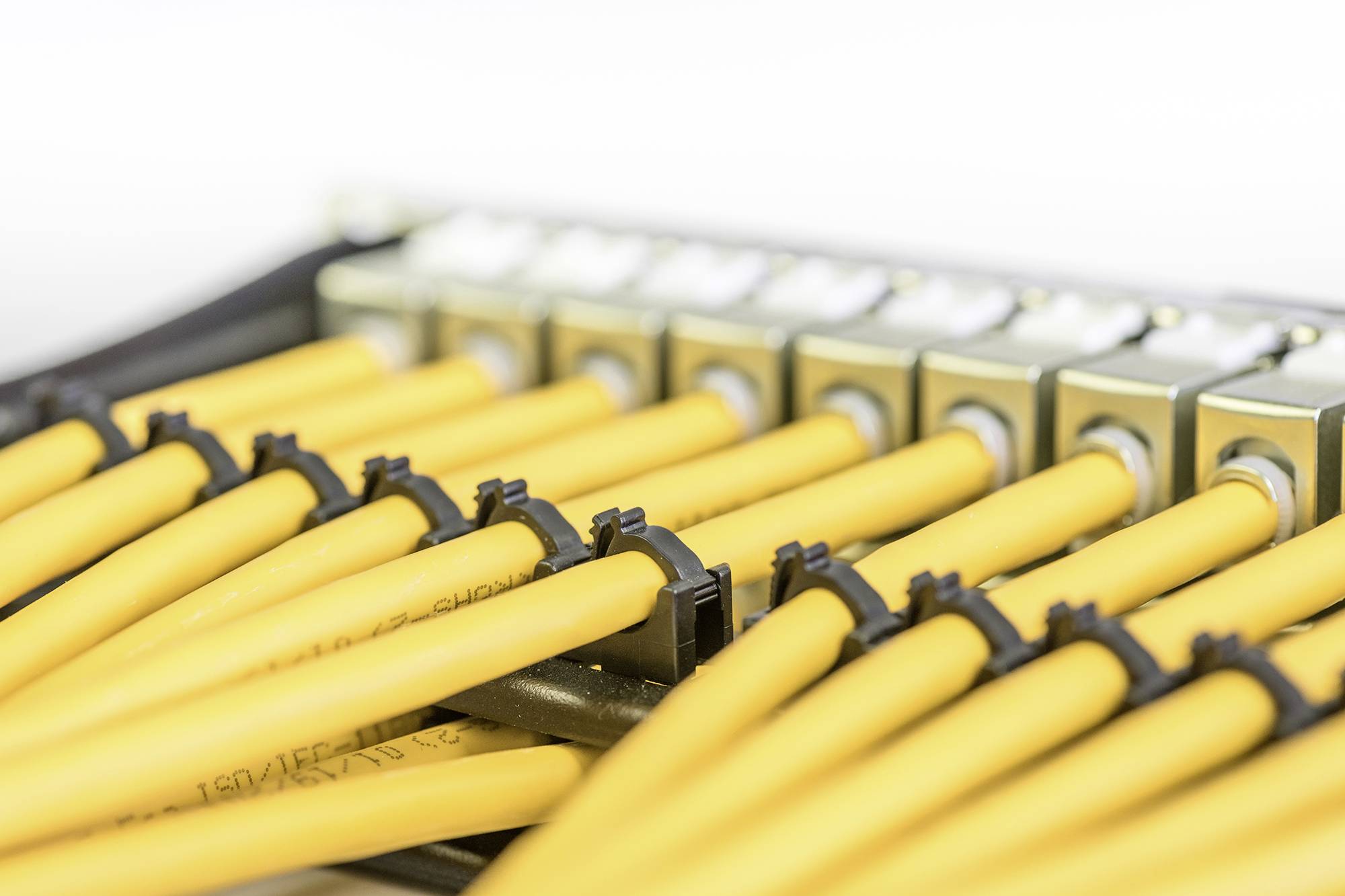

Žlté káble sú zapojené do série prípojok. Sú čisto usporiadané a vytvárajú štruktúrovaný kabelový zväzok.

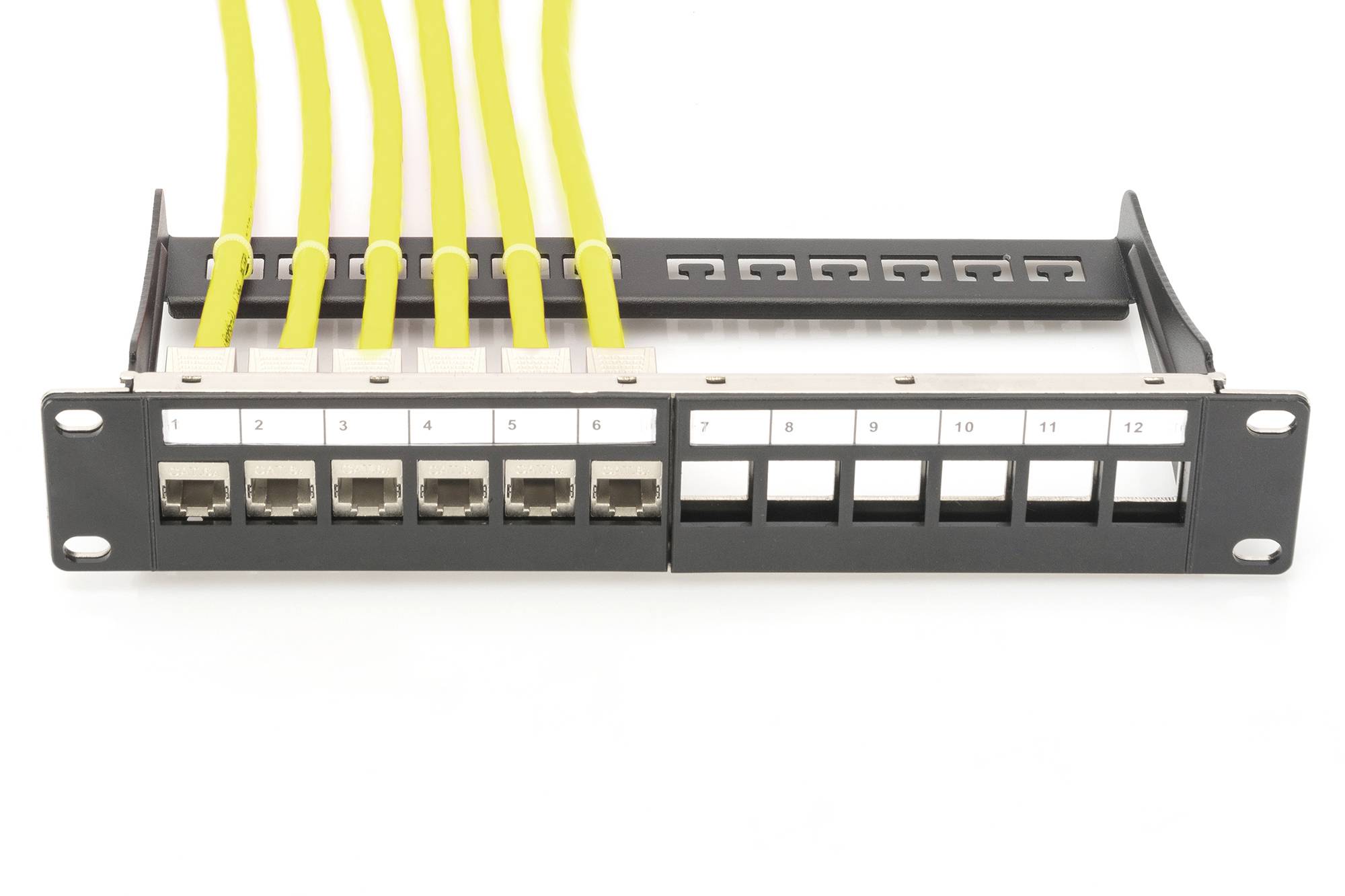

Patch panel so žltými ethernetovými káblami zapojenými do portov. Zobrazuje prepojenie medzi sieťovými zariadeniami.

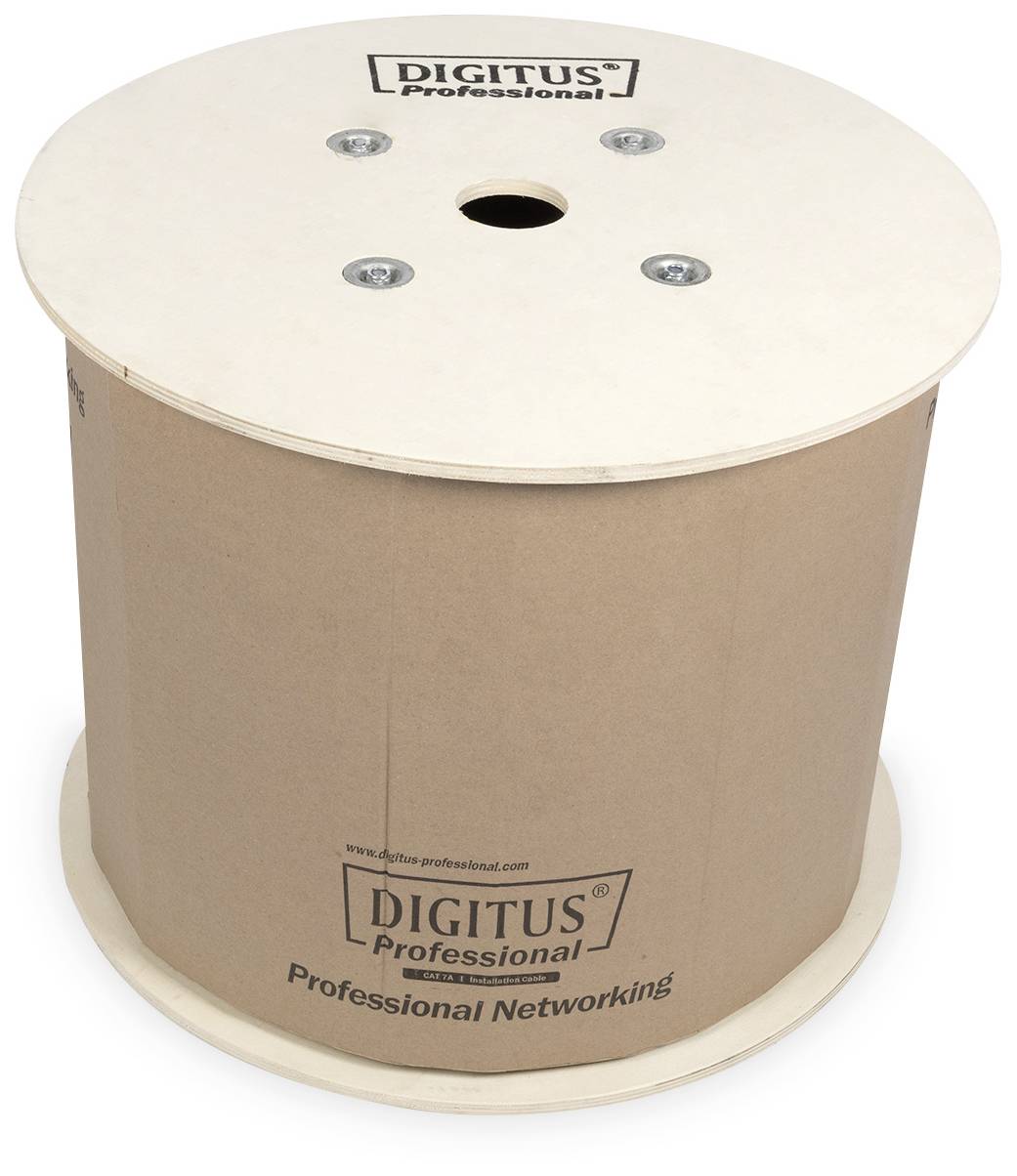

Veľká cievka kábla s nápisom 'DIGITUS Professional' v hornej a dolnej časti, vyrobená z hnedého kartónu s dreveným krytom, určená pre sieťové aplikácie.

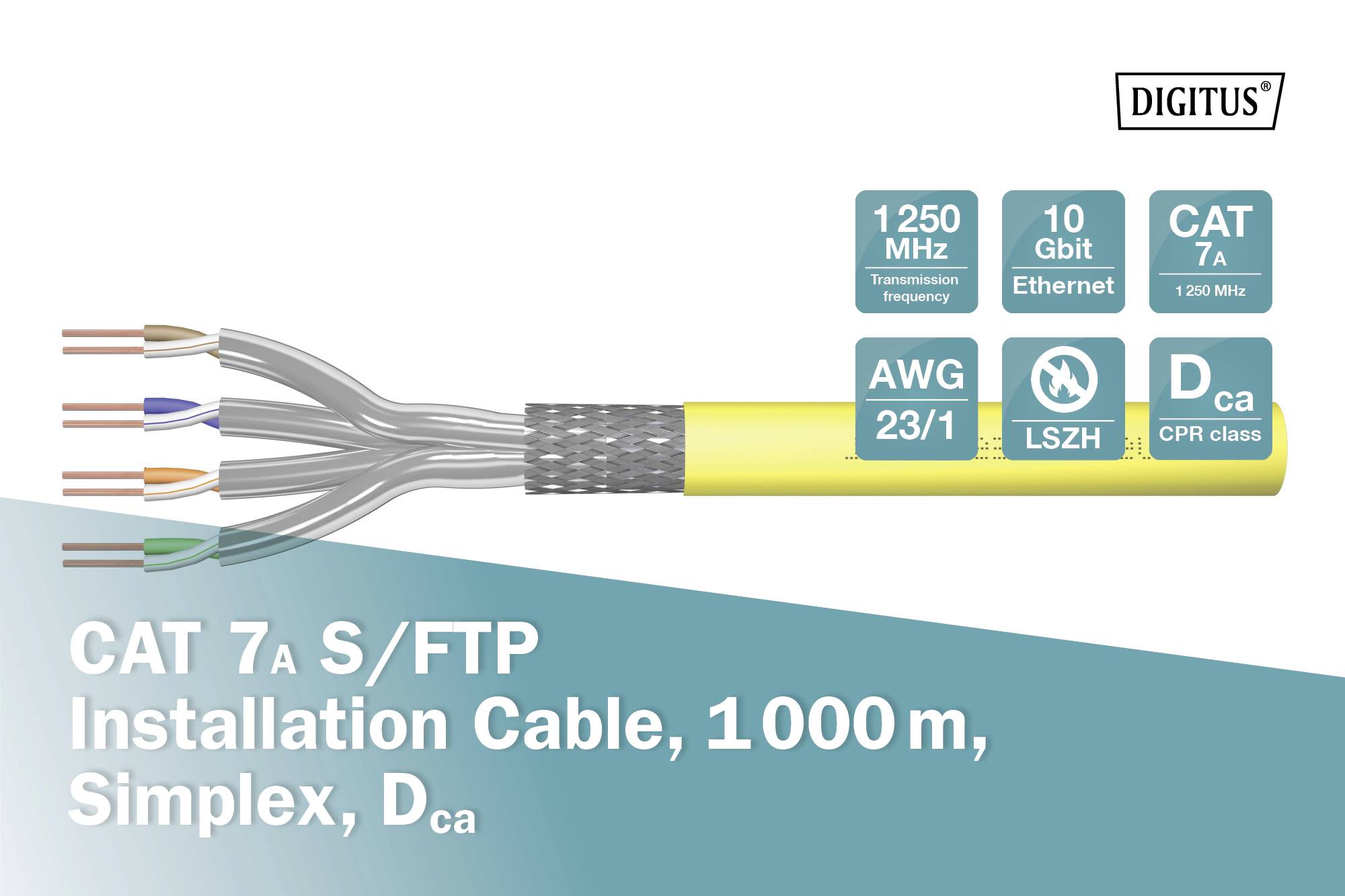

Kábel CAT 7a S/FTP, inštalačný, 1000 m, simplexný, Dca, zobrazuje prierez kábla so štyrmi párovo skrútenými vodičmi a technické špecifikácie.

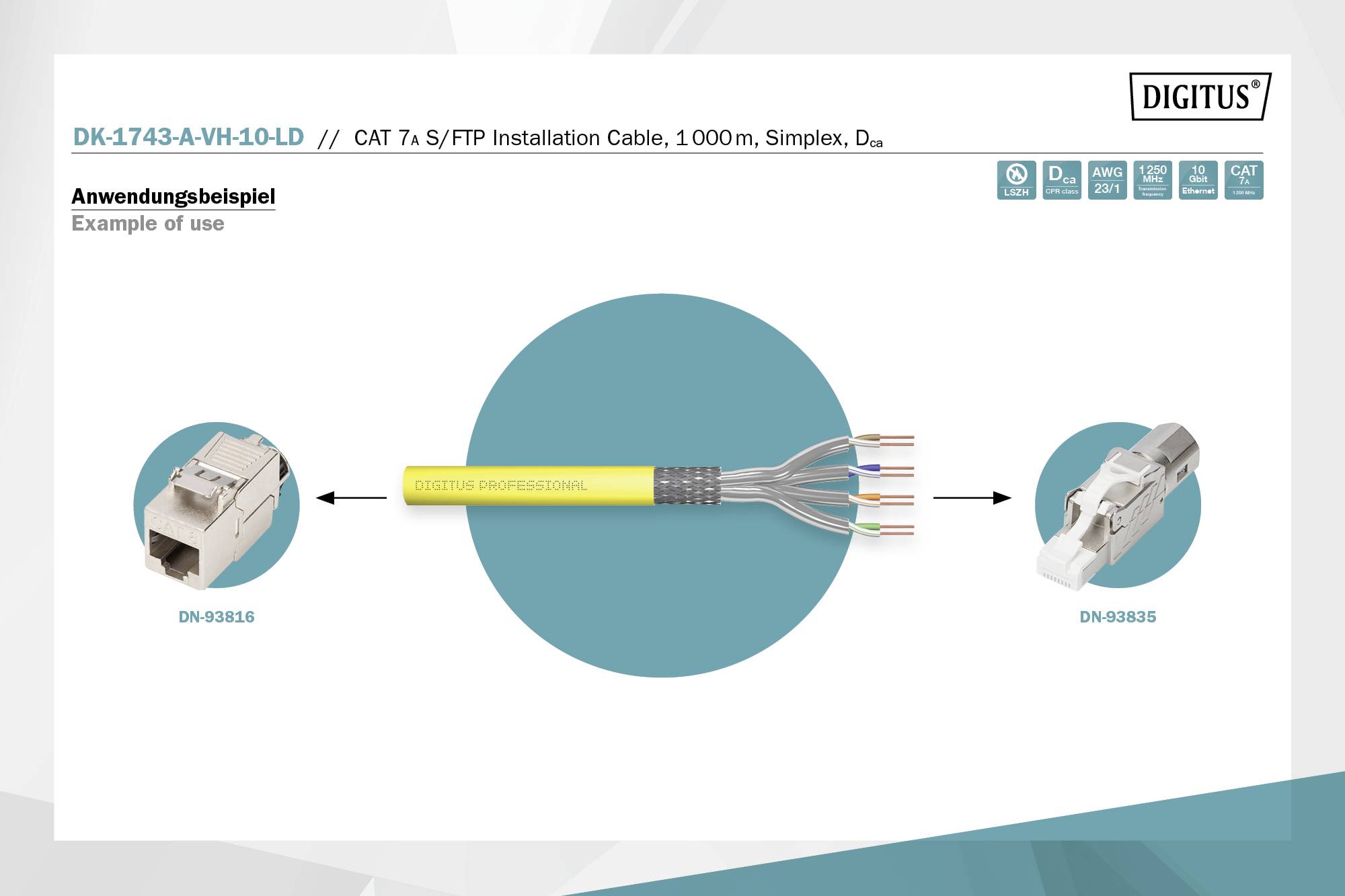

Príklad použitia žltého inštalačného kábla CAT 7 S/FTP, ktorý je pripojený vľavo a vpravo pomocou konektorov DN-93816 a DN-93835.

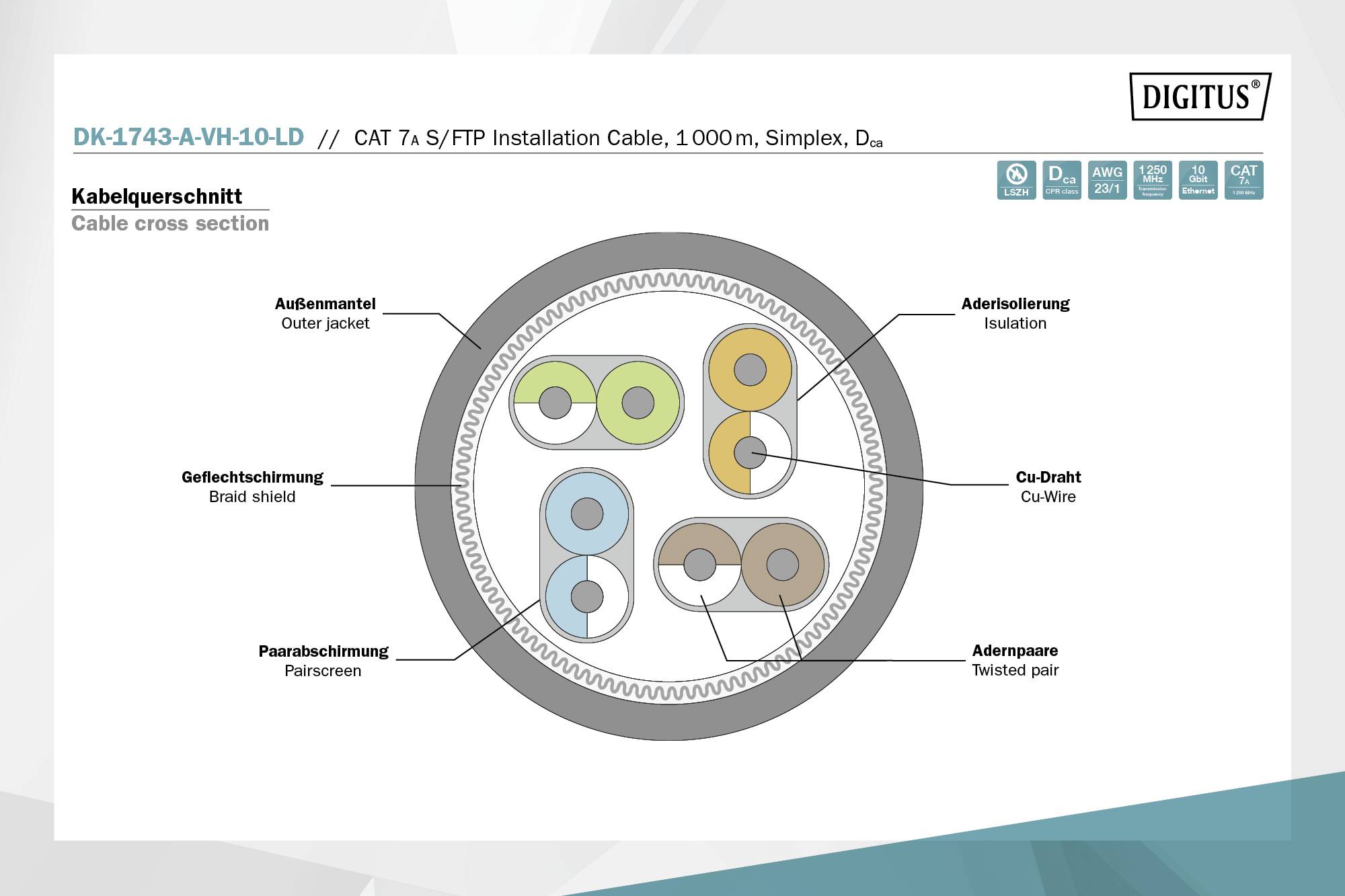

Prierez kábla: Diagram kábla CAT 7A s pármi v izolácii, vonkajšou vrstvou, opletaným tienením a fóliovou ochranou.

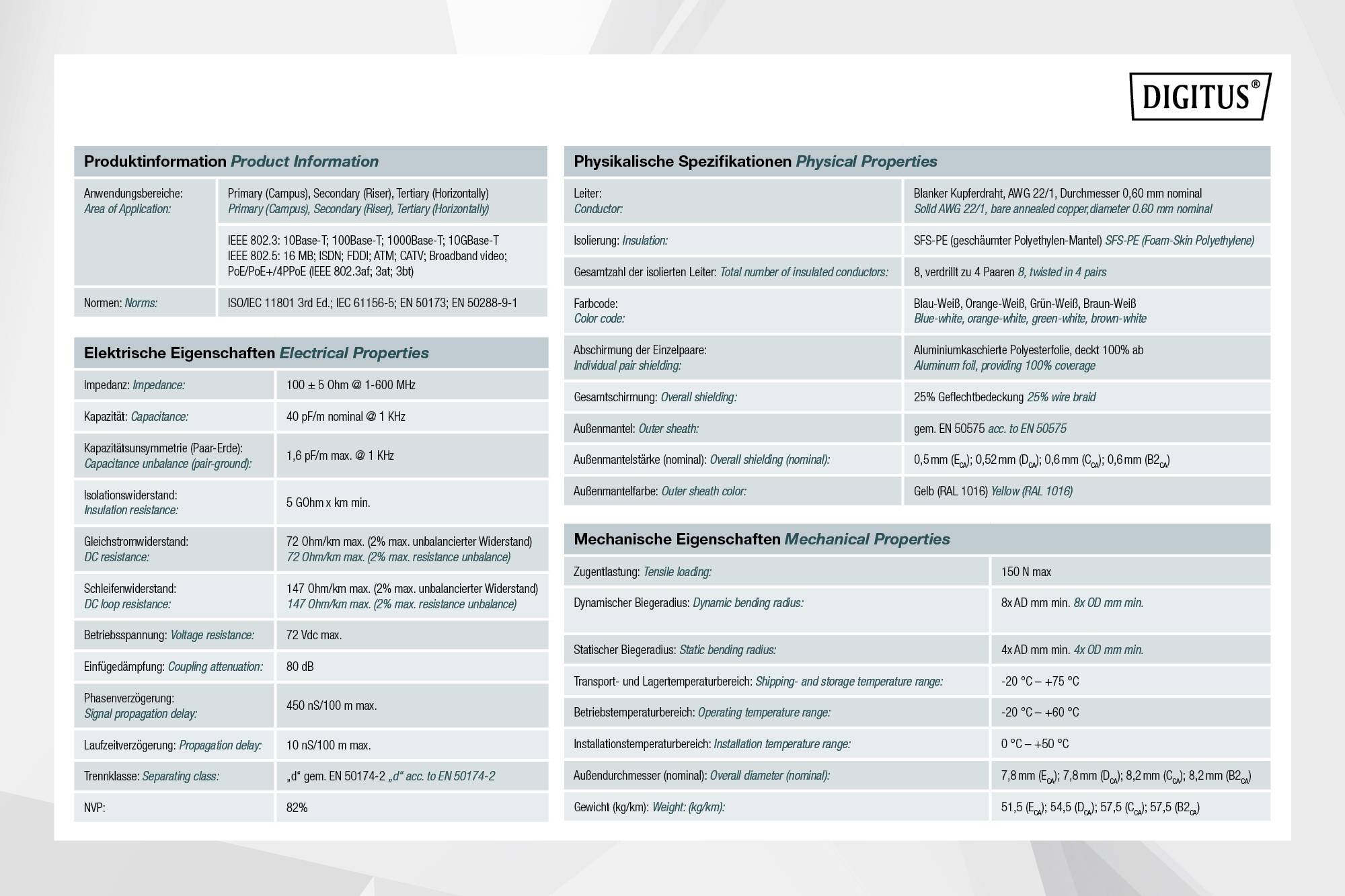

Technický list produktu značky Digitus s informáciami o fyzikálnych, elektrických a mechanických vlastnostiach

1/9

Kategória výrobku

sieťový kábel ethernetový

Špecifikácie

CAT 7a

Tienenie

S/FTP

Typ kábla

S/FTP

Počet drôtov

8 x

Datasheety: (PDF)

Doručenie: Pi 30. 10.

17 Ks

Počet

Celkom (1 m = 1,06 €)

1 055,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

DIGITUS CAT 7A S/FTP inštalačný kábel, 1000 m, simplex, Dca-s1a d1 a1

10Gbit Ethernet
Vysielacia frekvencia 1250 MHz
Trvalý odkaz certifikovaný

Dodatočné informácie:

Technické parametre

Fyzikálne vlastnosti:
Vodič: holý medený drôt, AWG 23/1
Systém(y) na hodnotenie a overovanie stálosti výkonu: Systém 3
Izolácia: SFS-PE (plášť z penového polyetylénu)
Celkový počet izolovaných vodičov: 8, stočených do 4 párov
Kód farby: Modro-biela, oranžovo-biela, zeleno-biela, hnedo-biela
Tienenie jednotlivých párov: polyesterová fólia laminovaná hliníkom, krytie 100%
Celkové tienenie: pocínované medené opletenie
Vonkajší plášť: Dca-s1a d1 a1 podľa EN 50575; ĽSZH
Hrúbka vonkajšieho plášťa (nominálna): 0,60 mm (Dca); 0,60 mm (Cca)
Farba vonkajšieho plášťa: žltá (RAL 1028)
Mechanické vlastnosti:
Ťahové zaťaženie: 150N max.
Dynamický polomer ohybu: 8x OD mm min.
Statický polomer ohybu: 4x vonkajší priemer mm min.
Rozsah prevádzkovej teploty: -20°C až +60°C
Rozsah montážnej teploty: 0 až +50C
Vonkajší priemer (nominálny): 7,8 mm (Dca); 7,8 mm (Cca)
Hmotnosť (kg/km): 65kg (Dca); 65 kg (cca)
Elektrické vlastnosti:
Impedancia: 100±5 ohmov pri 1-1250 MHz
Kapacita: 40 pF/m nominálna pri 1 kHz
Nevyváženosť kapacity (pár-zem): 1,6 pF/m max. @ 1 kHz
Izolačný odpor: 5 GOhm x km min.
Odpor slučky: max. 147 Ohm/Km (max. 2% nevyvážený odpor)
Prevádzkové napätie: 72 Vdc max.
Strata spojky: CA-Typ 1b
Fázové oneskorenie: 450 nS/100 m max.
Časové oneskorenie prechodu: 10 nS/100 m max.
Trieda oddelenia: „d“ podľa EN 50174-2
NVP: 75 %
Šírenie plameňa: EN 60332-1-2 (LSOH-PVC
Neobsahuje halogény, korozívnosť: EN 60754-1/2 (LSOH)
Hustota dymu: EN 61034-2
Sortiment: Inštalačný kábel Twisted Pair
Kategória: CAT 7A
Tienenie: S-FTP, páry tienené kovovou fóliou a opletením
BauPVO: Pribl
Dĺžka: 1000 m
Farba žltá
Konštrukcia kábla: 4 x 2 AWG 23/1, pevný krútený pár
Kabát: LSOH

Kategória výrobku: sieťový kábel ethernetový

: CAT 7a

: S/FTP

Typ kábla: S/FTP

Počet drôtov: 8 x

Vlastnosti kábla: tienený

Vonkajší Ø: 7.8 mm

Farba: žltá

Obsah: 1000 m

AWG max.: 23

Packed: nie

Merací prístroj: áno

Číslo výrobcu: DK-1743-A-VH-10-LD

Typ: DK-1743-A-VH-10-LD

Izolačný materiál: hliník

Min. rozsah teploty, variabilný: -20 °C

Max. rozsah teploty, variabilný: +60 °C

Min. rozsah teploty, pevný: 0 °C

Max. rozsah teploty, pevný: +50 °C

Bezhalogénový: áno

Max. dodacie množstvo v ks: 1000 m

Krútená dvojlinka (časť 1): Áno (1)

Na stiahnutie

Datasheet

Datasheet 3028465 Digitus DK-1743-A-VH-10-LD sieťový kábel ethernetový, CAT 7a, S/FTP, 1000 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028465 Digitus DK-1743-A-VH-10-LD sieťový kábel ethernetový, CAT 7a, S/FTP, 1000 m

Popis

Inštalačný kábel Digitus CAT 7A je určený na použitie v štruktúrovaných dátových centrách a kabeláži budov v súlade s ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kábel je ideálny na prenos analógových a digitálnych dát a podporuje POE a POE+. Tieniaca konštrukcia pozostáva z individuálne tienených párov s pocínovaným medeným opletením, ktoré zaisťuje vynikajúce tienenie a elektrické hodnoty
