Digitus DS-55348 HDMI ™, Vstup HDMI®, Výstup HDMI®, SFP, USB, USB-A, USB 1.1, konektor pre sieťový adaptér, RS232, micro
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (353,66 € / kus)
353,66 €
bez DPH.
Doprava zadarmo

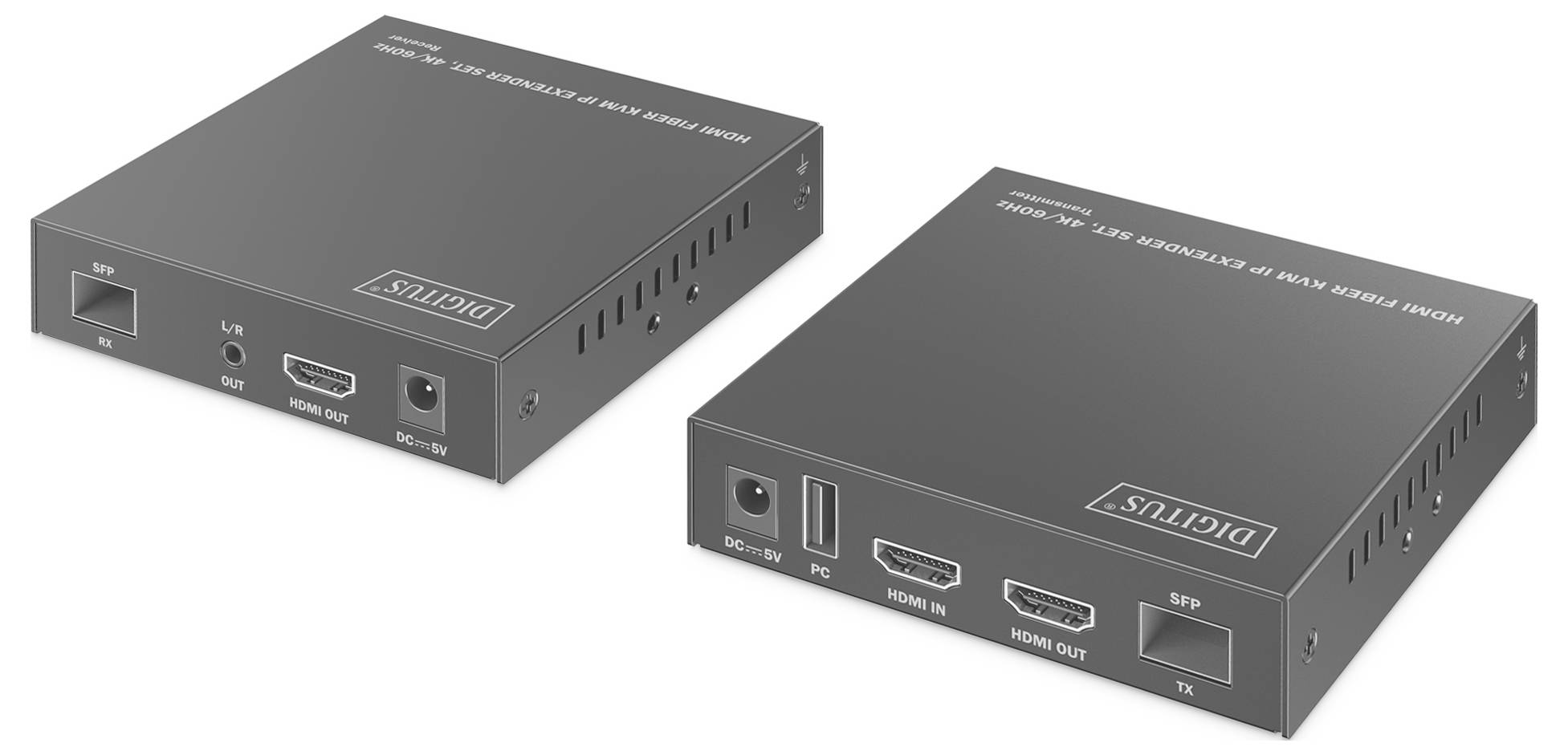

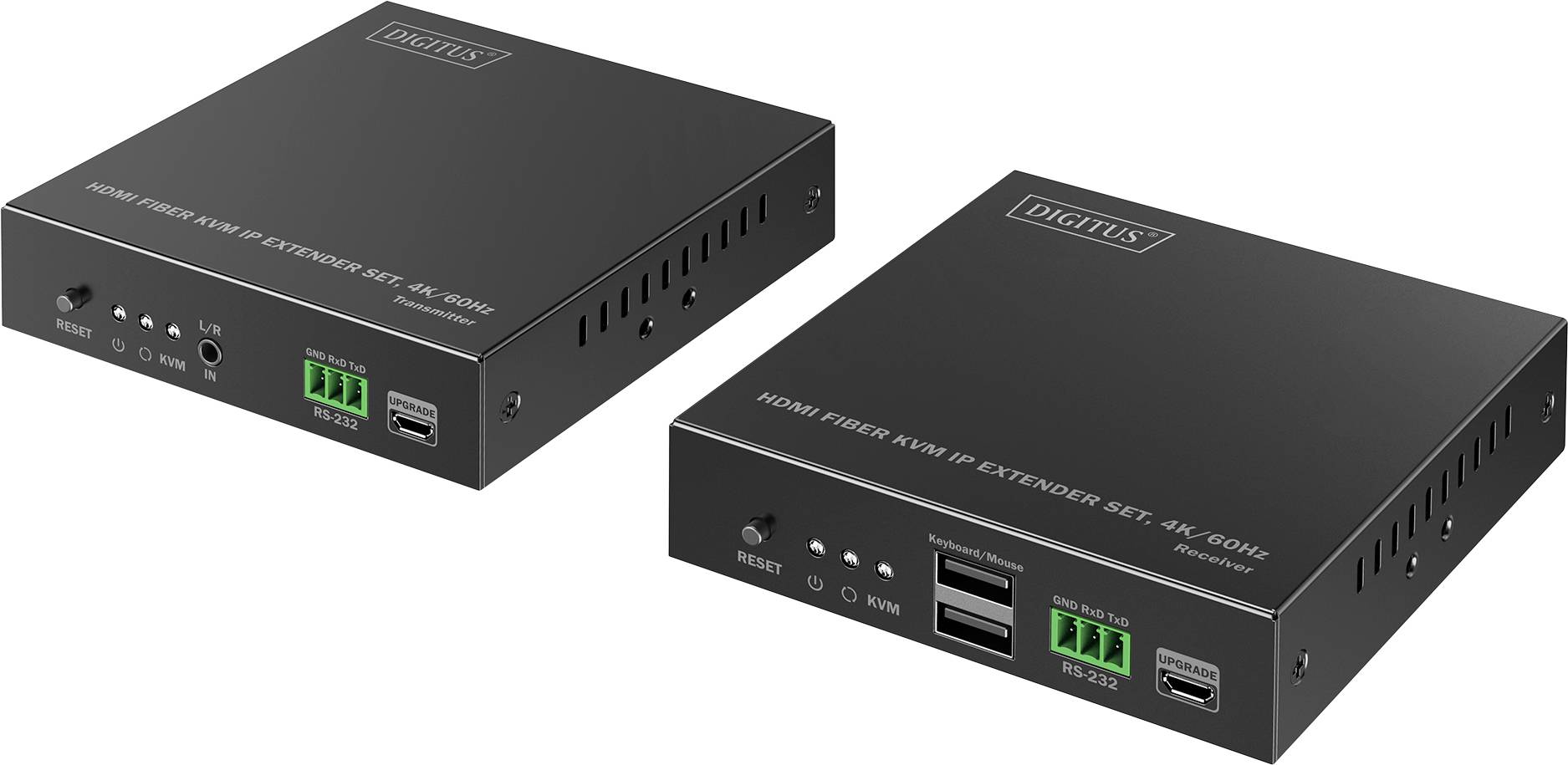

Sada DIGITUS HDMI Fiber KVM IP extendera, 4K/60Hz
Hlavné benefity
- Dlhý dosah: Prenos AV signálu cez optický kábel – single mode do 40 km, multimode do 300 m – pripojenie point-to-point

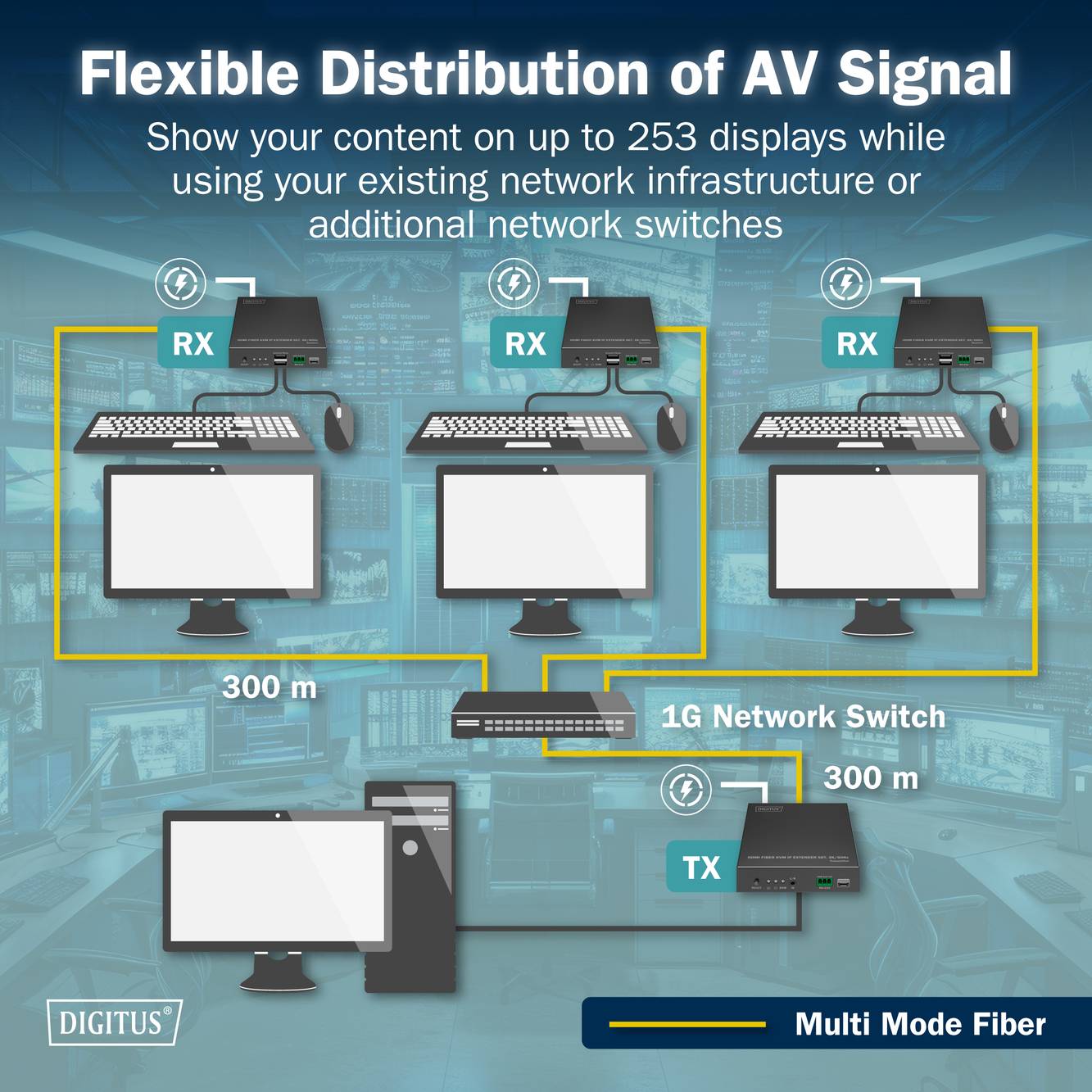

- Rozšíriteľné cez IP: Podporuje až 253 prijímačov (displejov) - Pripojenie typu point-to-multipoint

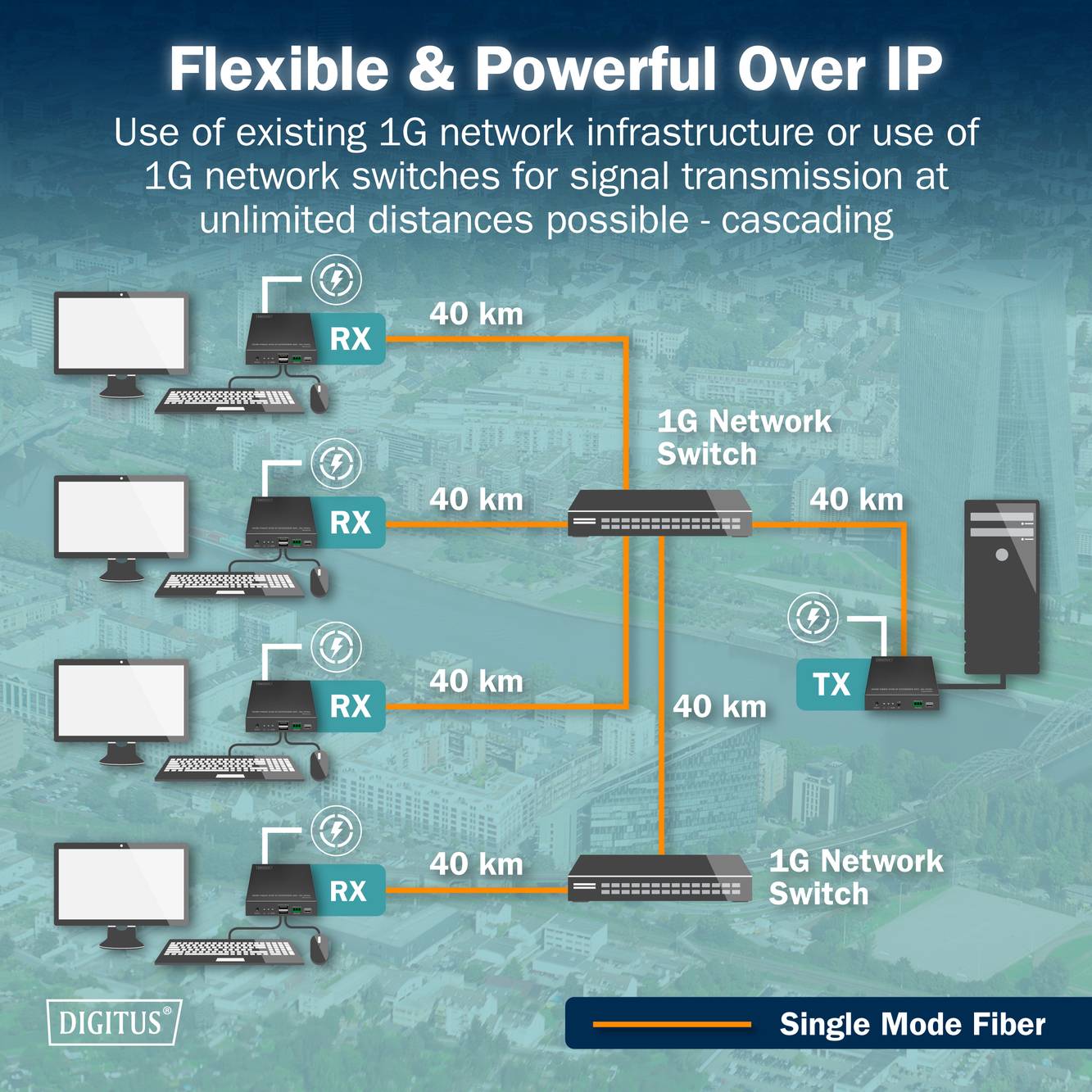

- Flexibilné a výkonné cez IP: Možné využitie existujúcej sieťovej infraštruktúry 1G alebo použitie sieťových prepínačov 1G na prenos signálu na neobmedzené vzdialenosti – Kaskádovanie
- Možnosti rozšírenia: Ďalšie prijímače (RX) sa predávajú samostatne (model: DS-55349)
- SFP moduly sa predávajú samostatne (nie sú súčasťou balenia) - LC Singlemode (SM): DN-81002, LC Multimode (MM): DN-81000
- Široká kompatibilita: Podporuje LC a SC SFP moduly, ako aj jednomódové a multimódové optické káble
- Vynikajúca kvalita obrazu: Prenos v UHD až do 4K/60Hz (3840x2160p) s nízkou latenciou 80 – 140 ms
- Funkcia KVM na strane prijímača - pripojenie myši a klávesnice na ovládanie zdroja signálu
- Dodatočný audio výstup: 3,5 mm stereo jack pre samostatný prenos zvuku
- HDMI Loop-Out: Pripojenie lokálneho monitora k vysielacej jednotke (TX)
Technické parametre
- Maximálne rozlíšenie: Ultra HD 4K/60Hz (3840×2160p)
- Maximálny dosah: Singlemode (SM) do 40 km, Multimode (MM) do 300 m
- Maximálna šírka pásma videa: 18 Gb/s
- Latencia: 80–140 ms
- Maximálna dĺžka HDMI kábla: 5 m
- Podporuje: až 253 prijímacích jednotiek
- Prevádzková teplota: –10 °C až +50 °C
- Spotreba energie: TX cca 7,5 W, RX cca 7,5 W
- Rozmery (1 kus): 10,6 × 10,3 × 2,6 cm
- Hmotnosť: TX 307 g, RX 303 g
- Kategória výrobku
sada predlžovača HDMI signálu
- Typ prevodu
cez optický kábel
- Rozhrania (vstup)
HDMI ™
Vstup HDMI®
Výstup HDMI®
SFP
USB
USB-A
USB 1.1
konektor pre sieťový adaptér
RS232
microUSB
Zobraziť viac
- Rozhranie (výstup)
HDMI ™
Výstup HDMI®
SFP
USB
USB-A
USB 1.1
konektor pre sieťový adaptér
RS232
microUSB
na slúchadlá (jack 3,5 mm)
- Vlastnosti
integrovaný LED ukazovateľ
- Rozlíšenie (max.)
3840 x 2160 Pixel
- Dosah (max.)
40000 m
- Farba
čierna
- Hmotnosť
1.22 kg
- Počet výstupov
1 x
- Počet vstupov
1 x
- Podporované monitory
1
- Napájanie
cez napájací zdroj do zásuvky
- Dĺžka kábla
300 m
- Prevedenie
kábel
- Pripojenie typu A
HDMI zástrčka
- Pripojenie typu A
HDMI zástrčka
- Káblové použitie
LWL
- Typ pripojenia
HDMI
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3462077 Digitus DS-55348 HDMI ™, Vstup HDMI®, Výstup HDMI®, SFP, USB, USB-A, USB 1.1, konektor pre sieťový adaptér, RS232, micro
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3462077 Digitus DS-55348 HDMI ™, Vstup HDMI®, Výstup HDMI®, SFP, USB, USB-A, USB 1.1, konektor pre sieťový adaptér, RS232, micro
Popis
Sada HDMI Fiber KVM Extender umožňuje prenos AV signálu s vysokým rozlíšením v 4K/60Hz (3840x2160p) na dlhé vzdialenosti pomocou optických káblov. Podporované sú jednomódové (SM) aj viacrežimové (MM) káble. V bodovom spojení je možné signály prenášať bez strát na vzdialenosti až 40 km (jednovidový režim) alebo 300 m (viacvidový režim). Zariadenie navyše umožňuje pripojenie typu point-to-multipoint s možnosťou distribúcie signálov až do 253 prijímačov (displejov). Vďaka podpore sieťových prepínačov 1G a využitiu existujúcej 1G infraštruktúry je možný prenos signálu na neobmedzené vzdialenosti. Toto sa dosahuje kaskádovaním, ktoré umožňuje flexibilné rozširovanie systému. Pre projekty s mnohými displejmi je možné sadu extenderov rozšíriť o ďalšie prijímače (RX), pričom ďalšie prijímacie jednotky sú dostupné samostatne (model: DS-55349). Systém je kompatibilný s modulmi LC a SC SFP, pričom príslušné moduly SFP sú dostupné samostatne (LC Singlemode (SM): DN-81002, LC Multimode (MM): DN-81000). Možnosť použitia jednomódových aj viacmódových optických káblov zaisťuje vysokú flexibilitu pre rôzne aplikácie. Ďalšou vynikajúcou vlastnosťou extendera je funkcia KVM na strane prijímača, ktorá umožňuje pripojenie myši a klávesnice pre priame ovládanie zdroja signálu. Okrem toho je k dispozícii 3,5 mm stereo konektor pre samostatný zvukový výstup, ktorý zabezpečuje optimálny prenos zvuku. Vďaka týmto rozsiahlym funkciám je HDMI Fiber KVM Extender Set ideálny pre dátové centrá, konferenčné miestnosti, digitálne značenie, vysielacie prostredia a priemyselné aplikácie, ktoré vyžadujú stabilný, bezstratový a vysokorozlišovací AV prenos na dlhé vzdialenosti.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Podporuje: HDMI 2.0
- Podporuje: HDCP 2.2 / 1.4
- Vhodné na montáž na stenu
- Ochrana proti: skratu, prepätiu, ESD

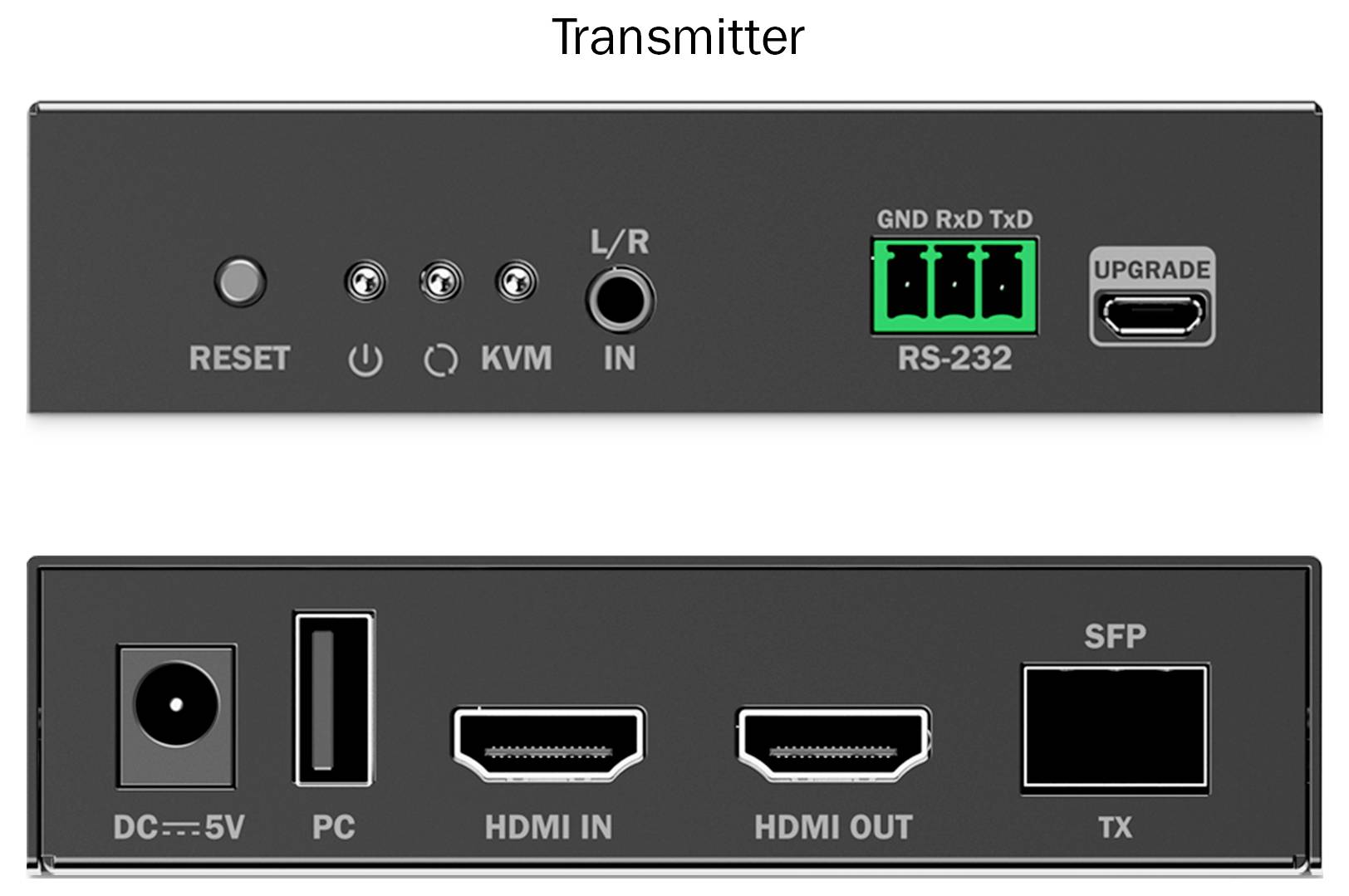

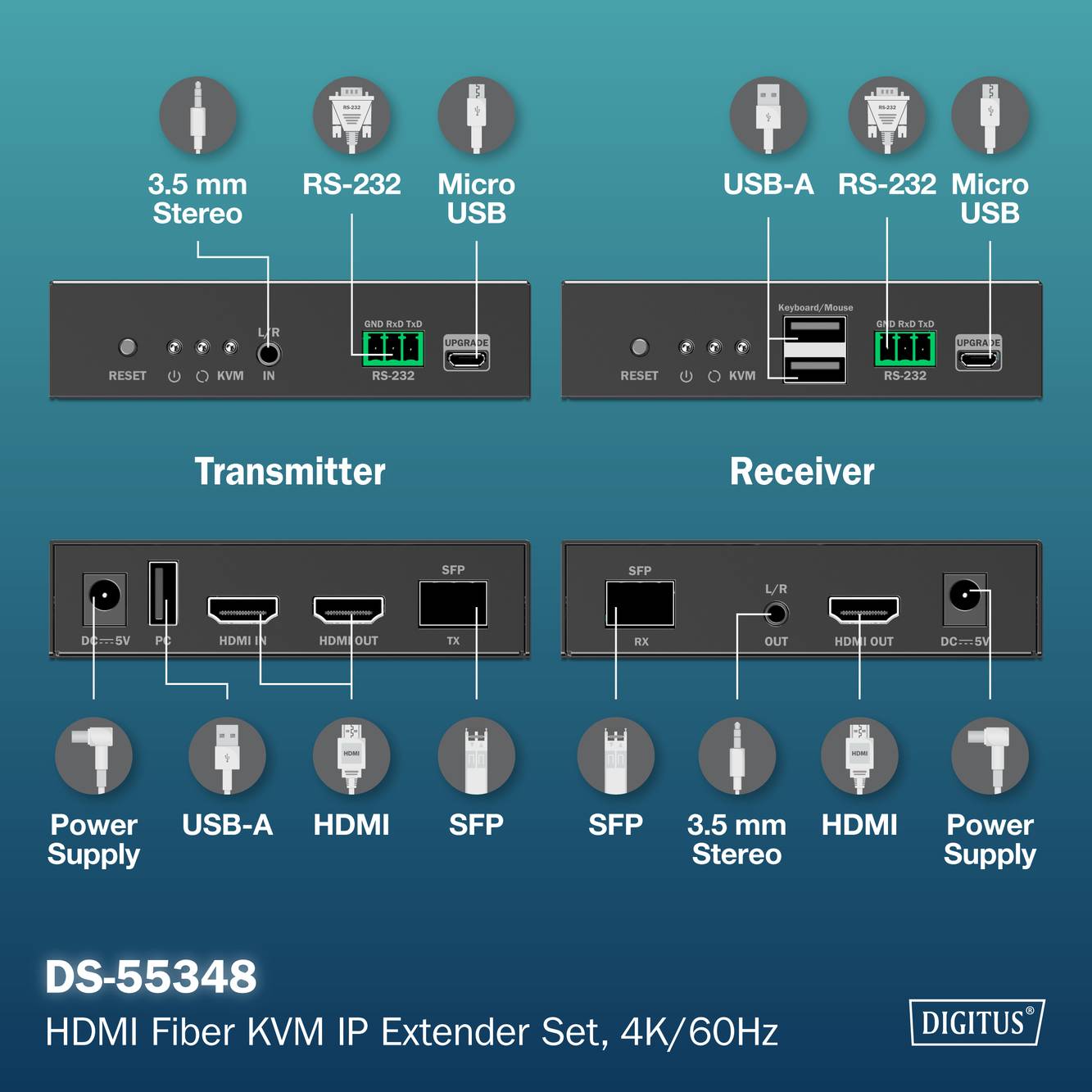

- Pripojenia vysielacej jednotky (TX):
- 1× HDMI vstup (4K/60Hz) – zdroj signálu
- 1× HDMI výstup (4K/60Hz) – Lokálne zobrazenie
- 1× SFP výstup (LC, SC) – SFP modul
- 1× USB-A (1.1) – zdroj signálu (PC)
- 1× Konektor napájacieho adaptéra (DC 5V/2A) – Externý napájací adaptér
- 1× RS232 Pass Through – ovládanie zariadenia
- 1× Micro USB – port pre aktualizáciu firmvéru
- 1× 3,5 mm stereo audio vstup – samostatný audio výstup
- 1× Tlačidlo resetovania
- 3× stavové LED diódy

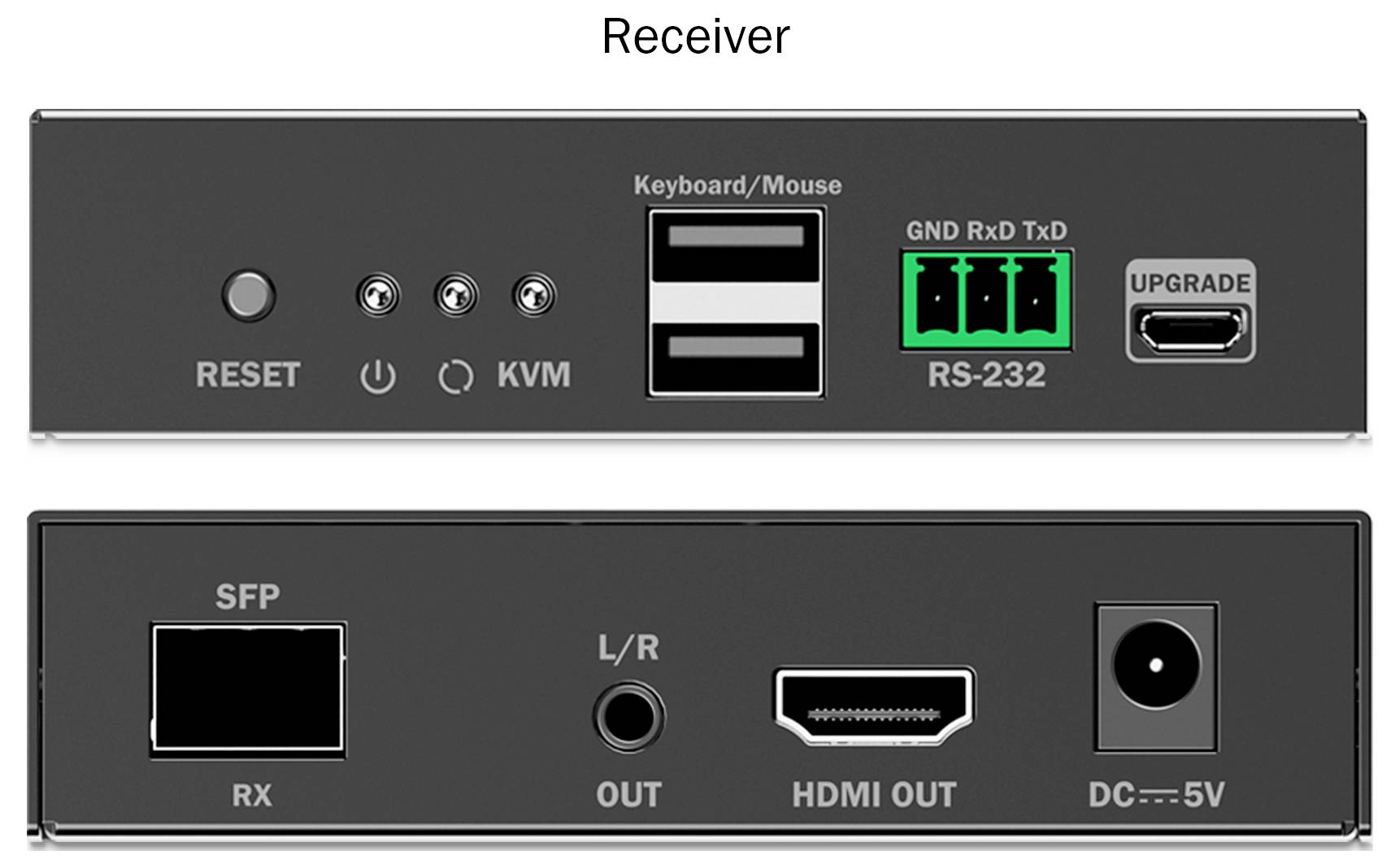

- Pripojenia prijímacej jednotky (RX):
- 1× HDMI výstup (4K/60Hz) – Displej
- 1× SFP vstup (LC, SC) – SFP modul
- 2× USB-A (1.1) – Myš a klávesnica
- 1× Konektor napájacieho adaptéra (DC 5V/2A) – Externý napájací adaptér
- 1× RS232 Pass Through – ovládanie zariadenia
- 1× Micro USB – port pre aktualizáciu firmvéru
- 1× 3,5 mm stereo audio výstup – samostatný audio výstup
- 1× Tlačidlo resetovania
- 3× stavové LED diódy
- puzdro: kov
- Farba: čierna
Rozsah dodávky
- 1x vysielacia jednotka
- 1x prijímacia jednotka
- 2x napájací adaptér, zástrčka EU (DC 5V/2A, 1,2 m)
- 1x USB kábel (1,2 m)
- 1x montážny materiál (nástenné konzoly, skrutky)
- 2x svorkovnice RS232
- 2x uzemňovacie skrutky
- 1x návod na použitie
Rady
- HDMI® je zavedená značka HDMI Licensing L.L.C.
