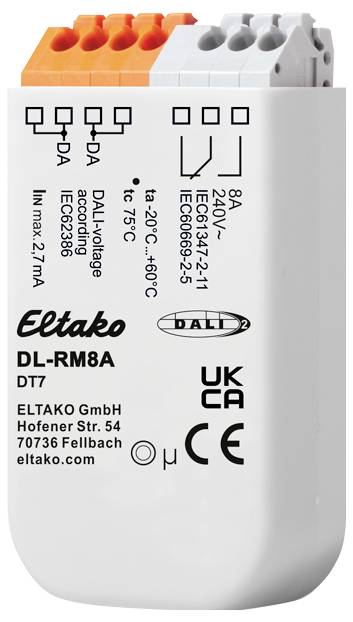

DL-RM8A Eltako spínač pohonu pod omietku Spínací výkon (max.) 1000 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
37 Ks
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
spínač pohonu
- Séria
Eltako
- Max. spínací výkon
1000 W
IP20
- Prevádzkové napätie
230 V
- Spôsob montáže
pod omietku
1000 W
- Základná stanica
nežiadaný, voliteľne pre vzdialený prístup
n.rel.
- Spínací prúd (max.)
10 A
Flush-mounted
10 A
1000 W
230-230 V
NIE
NIE
NIE
1000 W
ÁNO
1
8 A
Other
NIE
NIE
NIE
NIE
IP20
NIE
NIE
NIE
NIE
NIE
1000 W
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2636187 DL-RM8A Eltako spínač pohonu pod omietku Spínací výkon (max.) 1000 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2636187 DL-RM8A Eltako spínač pohonu pod omietku Spínací výkon (max.) 1000 W
Popis
Modul na ovládanie reléového kontaktu cez zbernicu DALI (DT7) pre inštaláciu svietidla a pod omietku. Rozmery 59 x 33 x 15 mm. Typ ochrany IP20 Spotreba prúdu DALI 2,7mA. Kompaktný reléový modul pre priame ovládanie záťaže 230V AC cez DALI. Jednoduchá integrácia záťaží bez vstupu DALI do obvodu DALI, záťaže je možné zapínať a vypínať pomocou príkazov DALI. Funkcia zariadenia zodpovedá štandardu pre zariadenie DALI typ 7 - spínacia funkcia (od firmvéru 2.0). Nastaviteľné správanie pri zapnutí a výpadku napájania zbernice. DALI-RM8 je napájaný cez zbernicu DALI, nie je potrebné žiadne ďalšie napájanie. Zapnutie pri prechode nulou. Rozhranie predstavuje účastníka na zbernici a môže byť príslušne adresované. Konfigurácia cez PC softvér DALI Cockpit. Funkcie a sada príkazov DALI: DALI-RM8 ponúka možnosť pripojiť záťaže na zbernicu DALI a následne ich zapnúť a vypnúť. DALI-RM8 je riadiace zariadenie pre nestmievateľné záťaže na základe špecifikácie DALI IEC 62386-208 (Device Type 7). V súlade s tým sa spínacie charakteristiky určujú porovnaním úrovne výkonu virtuálnej lampy (VDAP) so 4 prahmi spínania. Úroveň výkonu virtuálnej lampy (VDAP) zodpovedá hodnote stmievania EKG DALI a podlieha príslušným vlastnostiam (obmedzenie MINLEVEL a MAXLEVEL, rýchlosť stmievania podľa času zoslabovania a rýchlosti zoslabovania). Pre každý smer stmievania sú k dispozícii 2 spínacie prahy, ktoré slúžia na porovnanie s úrovňou výkonu virtuálnej lampy. Vyhodnocuje sa len prah spínania platný pre aktuálny smer virtuálneho stmievania. Prahová hodnota s hodnotou MASK je neaktívna a nepoužíva sa na porovnanie. Oneskorenia zapnutia a vypnutia je možné implementovať s vyblednutím. DALI-RM8 je napájaný zo zbernice DALI. Správanie sa relé pri výpadku napájania zbernice je možné konfigurovať cez SystemFailureLevel (žiadna zmena, zapnuté alebo vypnuté, výrobné nastavenie: zapnuté). Správanie pri zapnutí po pripojení napájania zbernice je možné nastaviť pomocou PowerOnLevel.
