Dobot Magician Sensor Kit ES-MG-SKIT-01E rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
3 Ks
Počet
Celkom (288,62 € / kus)
288,62 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Technické parametre
- - Joystick
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Výstupná hodnota X/Y 10 – 250
- Výstupná hodnota Z 0 (uvoľnené); 1 (stlačené)
- Napätie 5 V
- Prúd 50 mA
- - Dvojité tlačidlo
- Komunikačný režim IO
- Zapojenie Univerzálny kábel senzora
- Napätie 5 V
- Výstupná hodnota tlačidla 0 (uvoľnené); 1 (stlačené)
- Prúd 50 mA
- - PIR senzor
- Komunikačný vstup/výstup
- Zapojenie Univerzálny kábel senzora
- Dosah detekcie 150 cm
- Čas oneskorenia 2 s
- Indukčný sporák< 100°
- Statický prúd< 60 μA
- Prevádzková teplota -20 až 80 °C
- Napätie 5 V
- Prúd 50 mA
- - Senzor gest
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Podporované gestá Hore, dole, vpravo, vľavo, dopredu, dozadu, v smere hodinových ručičiek, proti smeru hodinových ručičiek
- Efektívny dosah detekcie 5–15 cm
- Napätie 5 V
- Prúd 50 mA
- - Fotoelektrický senzor
- Komunikačný režim IO
- Zapojenie Univerzálny kábel senzora
- Rozsah hodnôt 0 (bez tienenia); 1 (s tienením)
- Štandardné detekčné prostredie: slnečné svetlo pod 10 000 LX, žiarovka pod 3 000 LX
- Detekovaný objekt Priehľadný alebo nepriehľadný objekt
- Prevádzková teplota -25 až 55 °C
- Reakčný čas< 2 ms
- - Snímač hluku
- Komunikačný režim ADC
- Zapojenie Univerzálny kábel senzora
- Rozsah hodnôt 0 až 1023
- Citlivosť (48 dB až 52 dB) pri 1 kHz
- Impedancia mikrofónu 2,2 kOhm
- Frekvencia mikrofónu 16 až 20 kHz
- Odstup signálu od šumu (SNR) 54 dB
- - Senzor vlhkosti
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Teplotný rozsah 0 až 60 °C/±1 °C
- Rozsah vlhkosti 10 až 90 % relatívnej vlhkosti ±5 % relatívnej vlhkosti
- Napätie 5 V
- Prúd 50 mA
- - Farebný senzor
- Komunikačný režim I2C
- Kábel pre pripojenie Univerzálny kábel pre senzor
- Výsledok rozpoznania farby 0 (žiadna farba); 1 (červená); 2 (zelená); 3 (modrá); 4 (žltá); 5 (čierna); 6 (biela)
- Hodnota farby RGB 0-200 (vyššia hodnota znamená tmavšiu farbu)
- Napätie 5 V
- Prúd 50 mA
- - LED modul
- Monobusový komunikačný režim
- Zapojenie Univerzálny kábel senzora
- Rozsah RGB 0 ~ 100%
- Napätie 5 V
- - Svetelný senzor
- Komunikačný režim I2C
- Kábel pre pripojenie Univerzálny kábel pre senzor
- Výsledok rozpoznania farby 0 (žiadna farba); 1 (červená); 2 (zelená); 3 (modrá); 4 (žltá); 5 (čierna); 6 (biela)
- Hodnota farby RGB 0–200 (vyššia hodnota predstavuje tmavšiu farbu)
- Napätie 5 V
- Prúd 50 mA
- - Rotačný potenciometer
- Výstupné napätie 0 ~ 2500 mV
- Komunikačný režim ADC
- Zapojenie Univerzálny kábel senzora
- Návratová hodnota jasu 0 ~ 407 (extrémne výkyvy sú normálne)
- Napätie 5 V
- Prúd 50 mA
- - Mikro servo
- Komunikačný režim PWM
- Zapojenie Univerzálny kábel senzora
- Rýchlosť serva 0,1 mph/60°/4,8 V; 0,09 mph/60°/6,0 V
- Krútiaci moment 1,6 kg*cm/4,8 V; 1,8 kg*cm/6,0 V
- PWM frekvencia 50 Hz/0,5~2,5 mS
- Napätie 4,8 V – 6,0 V
- Prúd naprázdno 60 mA
- - Kamera s umelou inteligenciou
- Rozmery 50 mm x 44 mm x 25 mm
- CMOS 1/4 palca
- Obrazové pixely 1 M
- Formát obrázka YUV/MJPG
- Formát údajov 240*320 // 640*480 // 1280*720
- Maximálna rýchlosť spracovania obrazu 1280*720 pri 30 fps
- Nastavenia fotoaparátu sýtosť, kontrast, ostrosť
- Automatické vyváženie bielej
- Osvetlenie: Auto
- Prevádzková teplota 0 ~ 50 °C
- Napätie 5 V
- Rozhranie USB 2.0
- Zvukový vstup Integrovaný mikrofón
- Prevádzkový uhol kamery 0 ~ 135° Funkcie Rozpoznávanie tváre, rozpoznávanie obrazu, rozpoznávanie textu OCR, rozpoznávanie hlasu atď.
- - Magická skrinka
- MCU ARM 32-bit Cortex-M4
- Komunikácia: Virtuálny sériový port USB/Sériový port/Bluetooth
- Hlavná frekvencia 168 MHz
- Programovací jazyk MicroPython
- Napätie 100 V – 240 V AC, 50/60 Hz
- Softvér DobotStudio/DobotLab
- Vstupné napätie 12 V == 5 A DC
- Hmotnosť: 98 g
- Prevádzková teplota -5 °C až 45 °C
- Rozmery 95 mm x 80 mm x 21,5 mm
- Maximálny výkon 60 W
- Kategória výrobku
rozširujúci modul
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E rozširujúci modul
Popis

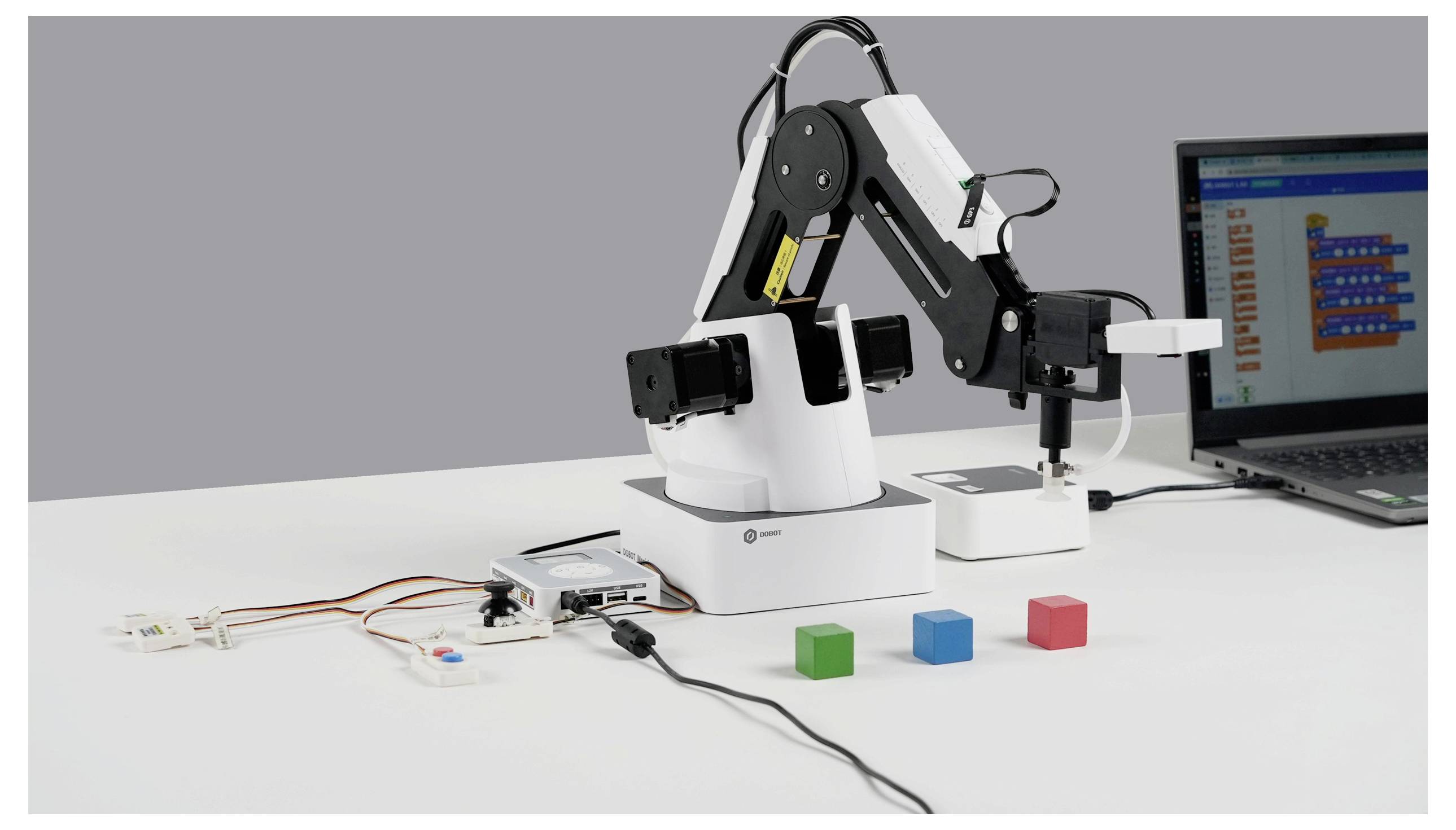

Súprava senzorov dopravného pásu DOBOT je perfektným doplnkom k robotickým ramenám DOBOT Magician a Magician Lite. Bol vyvinutý s cieľom simulovať princípy priemyselnej automatizácie praktickým spôsobom. Táto stavebnica umožňuje jednoduché a efektívne vytvorenie mini výrobnej linky a poskytuje ideálnu platformu na učenie sa, ako roboty a senzory spolupracujú.
Hlavné vlastnosti
Všestranné senzory: Vďaka dodávanému farebnému senzoru a fotoelektrickému spínaču je možné objekty detekovať a triediť podľa farby alebo prítomnosti. To umožňuje realizáciu zložitých úloh triedenia a alokácie.
Hladká integrácia: Dopravný pás sa dá bezproblémovo pripojiť k robotickým ramenám Dobot. Nastaviteľná rýchlosť a presný detekčný dosah senzorov zabezpečujú spoľahlivú prevádzku, ktorá spĺňa požiadavky reálneho továrenského prostredia.
Praktické učenie: Súprava je ideálna na použitie vo vzdelávaní a strojárstve. Vďaka priloženým farebným dreveným kockám môžu používatelia priamo pochopiť a naprogramovať procesy automatizovanej výroby.
Súprava senzorov dopravného pásu DOBOT je preto nevyhnutným nástrojom pre každého, kto sa zaujíma o robotiku, automatizačnú technológiu a priemyselné procesy.
Tento text bol preložený strojovo.
Hlavné vlastnosti
Všestranné senzory: Vďaka dodávanému farebnému senzoru a fotoelektrickému spínaču je možné objekty detekovať a triediť podľa farby alebo prítomnosti. To umožňuje realizáciu zložitých úloh triedenia a alokácie.
Hladká integrácia: Dopravný pás sa dá bezproblémovo pripojiť k robotickým ramenám Dobot. Nastaviteľná rýchlosť a presný detekčný dosah senzorov zabezpečujú spoľahlivú prevádzku, ktorá spĺňa požiadavky reálneho továrenského prostredia.
Praktické učenie: Súprava je ideálna na použitie vo vzdelávaní a strojárstve. Vďaka priloženým farebným dreveným kockám môžu používatelia priamo pochopiť a naprogramovať procesy automatizovanej výroby.
Súprava senzorov dopravného pásu DOBOT je preto nevyhnutným nástrojom pre každého, kto sa zaujíma o robotiku, automatizačnú technológiu a priemyselné procesy.
Tento text bol preložený strojovo.
Prevedenie
- joystick
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Výstupná hodnota X/Y 10 – 250
- Výstupná hodnota Z 0 (uvoľnené); 1 (stlačené)
- Napätie 5 V
- Prúd 50 mA
- Dvojité tlačidlo
- Komunikačný režim IO
- Zapojenie Univerzálny kábel senzora
- Napätie 5 V
- Výstupná hodnota tlačidla 0 (uvoľnené); 1 (stlačené)
- Prúd 50 mA
- PIR senzor
- Komunikačný režim IO
- Zapojenie Univerzálny kábel senzora
- Detekčná vzdialenosť 150 cm
- Čas oneskorenia 2 s
- Dosah detekcie< 100°
- Pokojový prúd< 60 μA
- Prevádzková teplota -20 ~ 80 °C
- Napätie 5 V
- Prúd 50 mA
- Snímač gest
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Podporované gestá Hore, Dole, Vpravo, Vľavo, Dopredu, Dozadu, V smere hodinových ručičiek, Proti smeru hodinových ručičiek
- Efektívna detekčná vzdialenosť 5 - 15 cm
- Napätie 5 V
- Prúd 50 mA
- Svetelné závory
- Komunikačný režim IO
- Zapojenie Univerzálny kábel senzora
- Rozsah hodnôt 0 (bez tienenia); 1 (s tienením)
- Štandardné detekčné prostredie: slnečné svetlo menej ako 10 000 LX, žiarovka menej ako 3 000 LX
- Detekovaný objekt priehľadný alebo nepriehľadný objekt
- Prevádzková teplota -25 ~ 55 °C
- Reakčný čas< 2 ms
- Snímač hluku
- Komunikačný režim ADC
- Zapojenie Univerzálny kábel senzora
- Rozsah hodnôt 0 ~ 1023
- Citlivosť (48 dB ~ 52 dB) pri 1 kHz
- Impedancia mikrofónu 2,2 kOhm
- Frekvencia mikrofónu 16 ~ 20 kHz
- Pomer signálu k šumu S/N 54 dB
- Senzor vlhkosti
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Teplotný rozsah 0 ~ 60 °C/±1 °C
- Rozsah vlhkosti 10 ~ 90 % relatívnej vlhkosti ±5 % relatívnej vlhkosti
- Napätie 5 V
- Prúd 50 mA
- Farebný senzor
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Výsledok rozpoznania farby 0 (žiadna farba); 1 (červená); 2 (zelená); 3 (modrá); 4 (žltá); 5 (čierna); 6 (biela)
- Hodnota farby RGB 0-200 (väčšia hodnota znamená tmavšiu farbu)
- Napätie 5 V
- Prúd 50 mA
- LED modul
- Monobusový komunikačný režim
- Zapojenie Univerzálny kábel senzora
- Rozsah RGB 0 ~ 100%
- Napätie 5 V
- svetelný senzor
- Komunikačný režim I2C
- Zapojenie Univerzálny kábel senzora
- Výsledok rozpoznania farby 0 (žiadna farba); 1 (červená); 2 (zelená); 3 (modrá); 4 (žltá); 5 (čierna); 6 (biela)
- Hodnota farby RGB 0-200 (väčšia hodnota znamená tmavšiu farbu)
- Napätie 5 V
- Prúd 50 mA
- rotačný potenciometer
- Výstupné napätie 0 ~ 2500 mV
- Komunikačný režim ADC
- Zapojenie Univerzálny kábel senzora
- Hodnota jasu 0 ~ 407 (extrémne výkyvy sú normálne)
- Napätie 5 V
- Prúd 50 mA
- Mikro servo
- Komunikačný režim PWM
- Zapojenie Univerzálny kábel senzora
- Rýchlosť serva 0,1 s/60°/4,8 V; 0,09 s/60°/6,0 V
- Krútiaci moment 1,6 kg cm/4,8 V; 1,8 kg cm/6,0 V
- PWM frekvencia 50 Hz/0,5~2,5 mS
- Napätie 4,8 V – 6,0 V
- Prúd naprázdno 60 mA
- Kamera s umelou inteligenciou
- Rozmery 50 mm x 44 mm x 25 mm
- CMOS 1/4 palca
- Obrazové pixely 1 M
- Formát obrázka YUV/MJPG
- Formát údajov 240320 // 640480 // 1280720
- Maximálna rýchlosť spracovania obrazu 1280 x 720 pri 30 fps
- Nastavenia fotoaparátu sýtosť, kontrast, ostrosť
- Automatické vyváženie bielej
- Osvetlenie: Auto
- Prevádzková teplota 0 ~ 50 °C
- Napätie 5 V
- Rozhranie USB 2.0
- Audio vstup Integrovaný mikrofón
- Prevádzkový uhol kamery 0 ~ 135°
- Možnosti: Rozpoznávanie tvárí, rozpoznávanie obrázkov, rozpoznávanie textu OCR, rozpoznávanie reči atď.
- Magická skrinka
- MCU ARM 32-bit Cortex-M4
- Komunikácia: Virtuálny sériový port USB/sériový port/Bluetooth
- Hlavná frekvencia 168 MHz
- Programovací jazyk MicroPython
- Napätie 100 V – 240 V AC, 50/60 Hz
- Softvér DobotStudio/DobotLab
- Vstupné napätie 12 V == 5 A DC
- Hmotnosť: 98 g
- Prevádzková teplota -5 °C ~ 45 °C
- Rozmery 95 mm x 80 mm x 21,5 mm
- Maximálny výkon 60 W

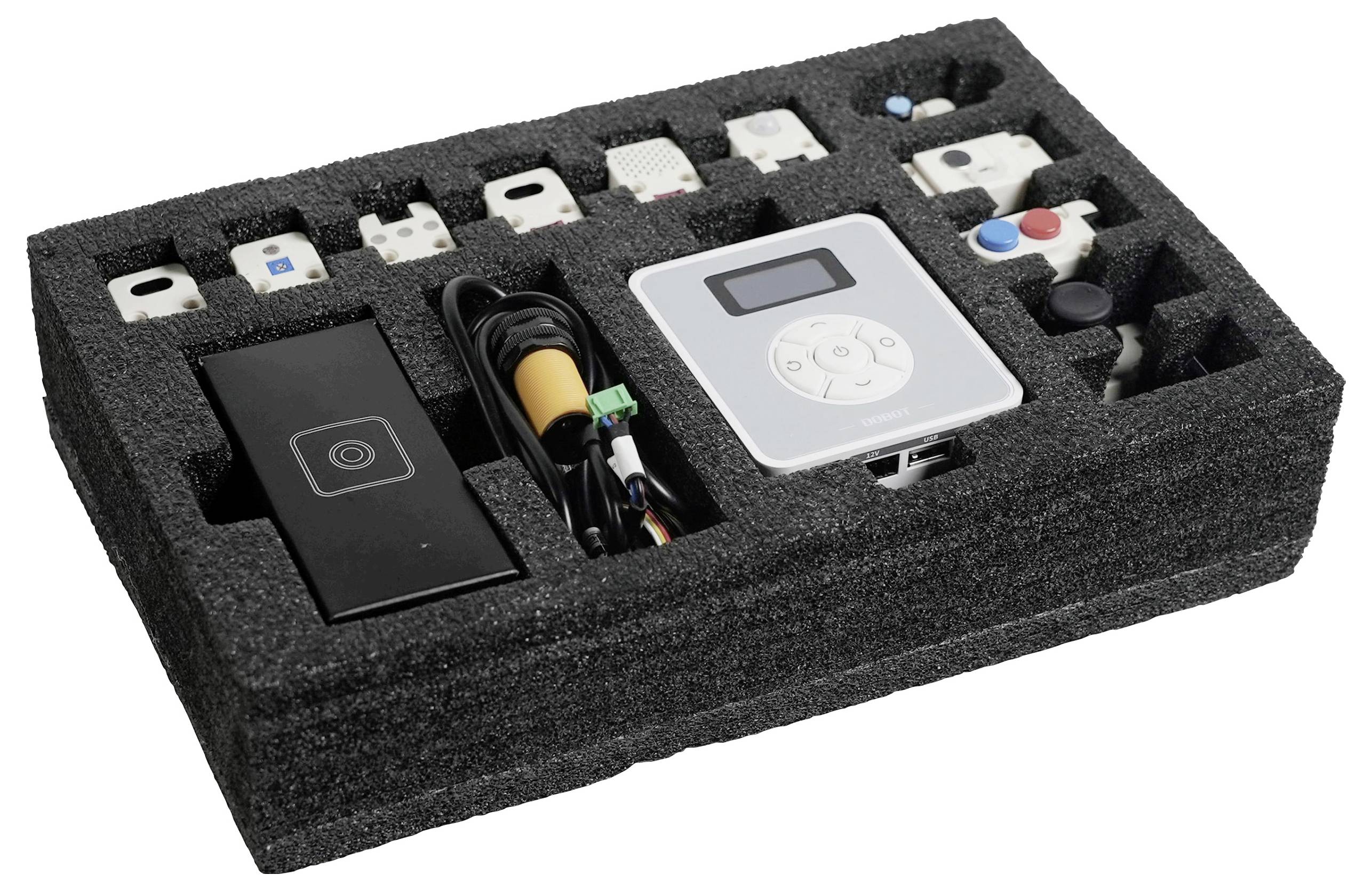

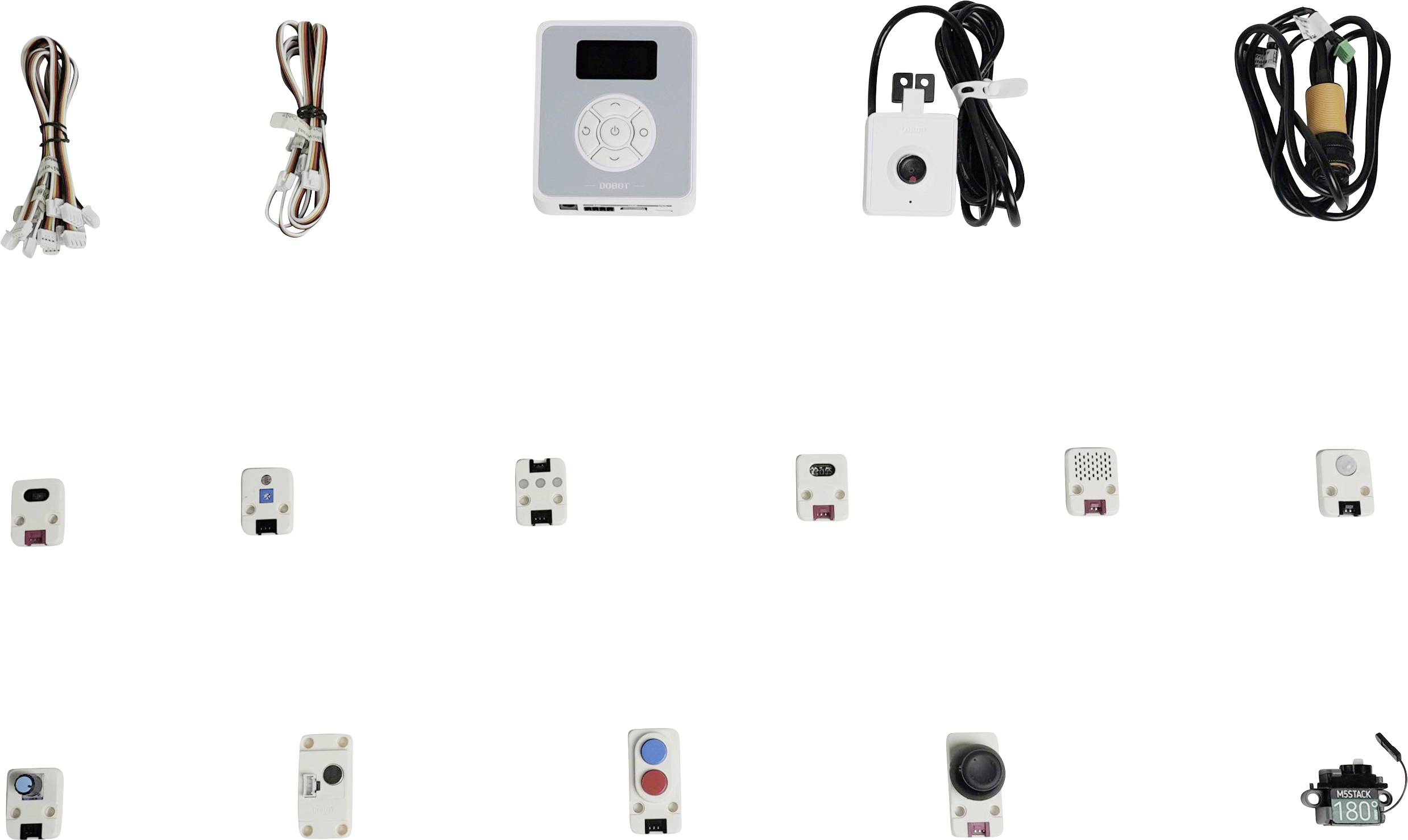

Rozsah dodávky
- Snímač gest
- svetelný senzor
- LED modul
- Farebný senzor
- Senzor vlhkosti
- PIR senzor
- Otočný potenciometer
- Snímač hluku
- dvojité tlačidlo
- joystick
- Mikro servo
- Magická skrinka
- Fotoelektrický spínač (s držiakom)
- Súprava s umelou inteligenciou pre kameru
- 6x káble senzorov
- 2x predlžovacie káble senzora
- USB kábel
- 4-pinový napájací kábel
- 10-pinový komunikačný kábel
Rady
