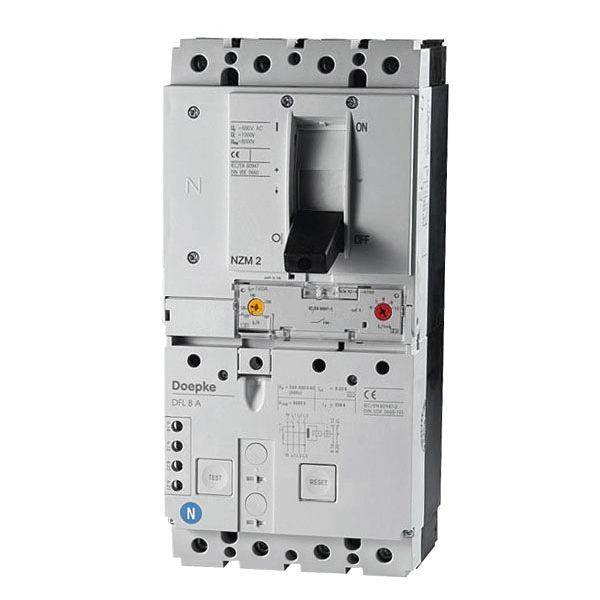

Doepke 09164781 prúdový chránič A 0.03 A

Ističe s ochranou proti zvyškovému prúdu (CBR) spínajú vysoké prúdy, chránia zariadenia, káble a vedenia pred nadprúdom a ľudí pred úrazom elektrickým prúdom. DFL 8 sú kompaktné zariadenia s integrovanými pomocnými spínačmi a pripojovacími svorkami pre veľké prierezy káblov. Spínače typu A sú citlivé na impulz a striedavý prúd. Táto funkcia je nezávislá od sieťového napätia. Spínače tohto variantu majú na ochranu osôb pevný menovitý zvyškový prúd 30 mA. Zabezpečujú teda ochranu proti chybám a požiaru, ako aj dodatočnú ochranu (osobná ochrana, ochrana pri priamom kontakte). Štandardná verzia zariadení je určená pre monitorovanie obvodov s menovitým napätím 400 V/690 V a menovitou frekvenciou 50 Hz. Vlastnosti: pevný menovitý zvyškový prúd 0,03 A; Menovité prúdy od 100 A do 250 A; štvorpólový; Menovité napätie 400 / 690 V AC; Detekcia zvyškového prúdu pre striedavé a pulzujúce jednosmerné zvyškové prúdy; Funkčný rozsah vypínania zvyškového prúdu 0 - 690 V; Funkčný rozsah prístroja na meranie zvyškového prúdu 280 - 690 V; Vypnutie nezávislé od siete a pomocného napätia v prípade nadprúdu a zvyškového prúdu; vysoká skratová vypínacia schopnosť; Pripojovacie svorky do 185 mm2; vysoká odolnosť proti nárazovému prúdu, tj nízka tendencia k falošnému vypínaniu v dôsledku prechodových poruchových prúdov; Prahové hodnoty pre okamžité a oneskorené vypnutie nadprúdom nastaviteľné; Integrovaný pomocný spínač; Typ montáže: montáž na montážnu dosku; Akákoľvek poloha inštalácie; Smer podávania ľubovoľný; Oblasti použitia: Napájacie zdroje vo funkčných budovách a priemyselných prevádzkach so sieťami TN-S, TT a TN-CS s vysokým skratovým výkonom; V sieťach IT môže byť zaistené vypnutie CBR pomocou zvyškového prúdu na vypnutie v prípade druhého zemného spojenia; Použitie na ochranu pred zvyškovým prúdom v sieťach TN-C je vylúčené; Poznámky: V systémoch, ktorých elektronické zariadenia môžu spôsobiť hladké jednosmerné zvyškové prúdy alebo zvyškové prúdy s frekvenciami inými ako 50 Hz. CBR typu A neposkytuje komplexnú ochranu. Pre takéto aplikácie odporúčame náš AC-senzitívny CBR typ B.

Tento text bol preložený strojovo.
