Name: Eaton 199882 XH-303-70-A10-A00-2B Web panel
Brand: Eaton
SKU: 2909371
Availability: SoldOut

Kompaktná čierna riadiaca jednotka s dotykovým displejom a zelenými pripojovaciami svorkami, vhodná pre priemyselné aplikácie.

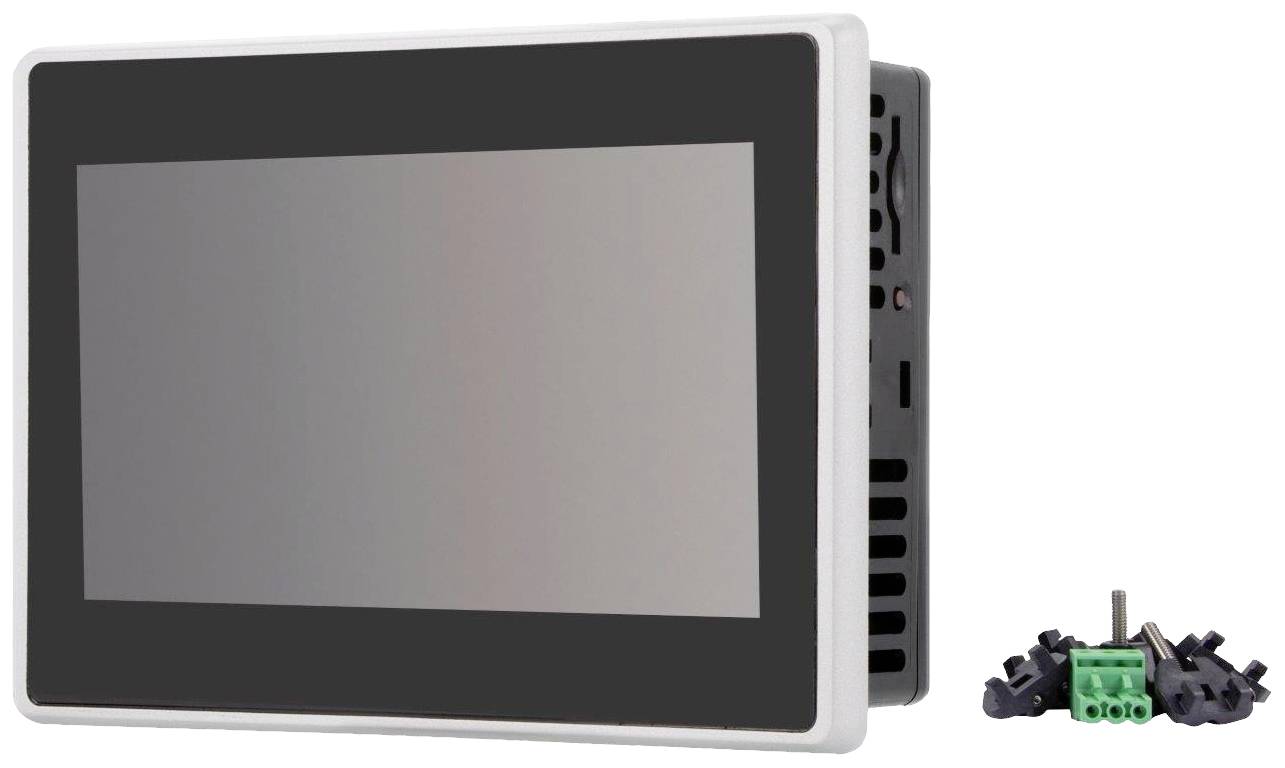

Sivé zariadenie s dotykovým displejom vedľa niekoľkých malých konektorov a skrutiek na bielom pozadí.

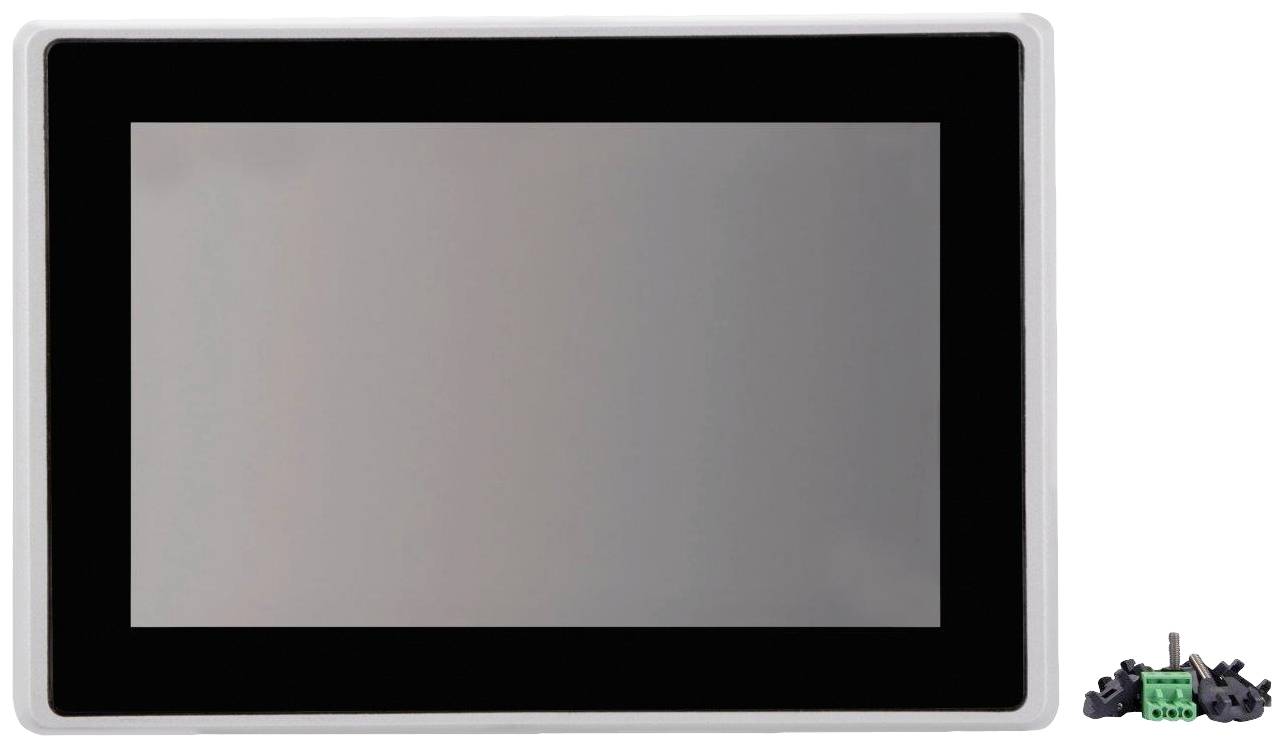

Čierny displej s bielym rámom a malá zelená elektronická súčiastka v pravom dolnom rohu.

Zadná strana technického zariadenia s rôznymi portmi vrátane ethernetového portu a USB, so štítkami a sériovým číslom.

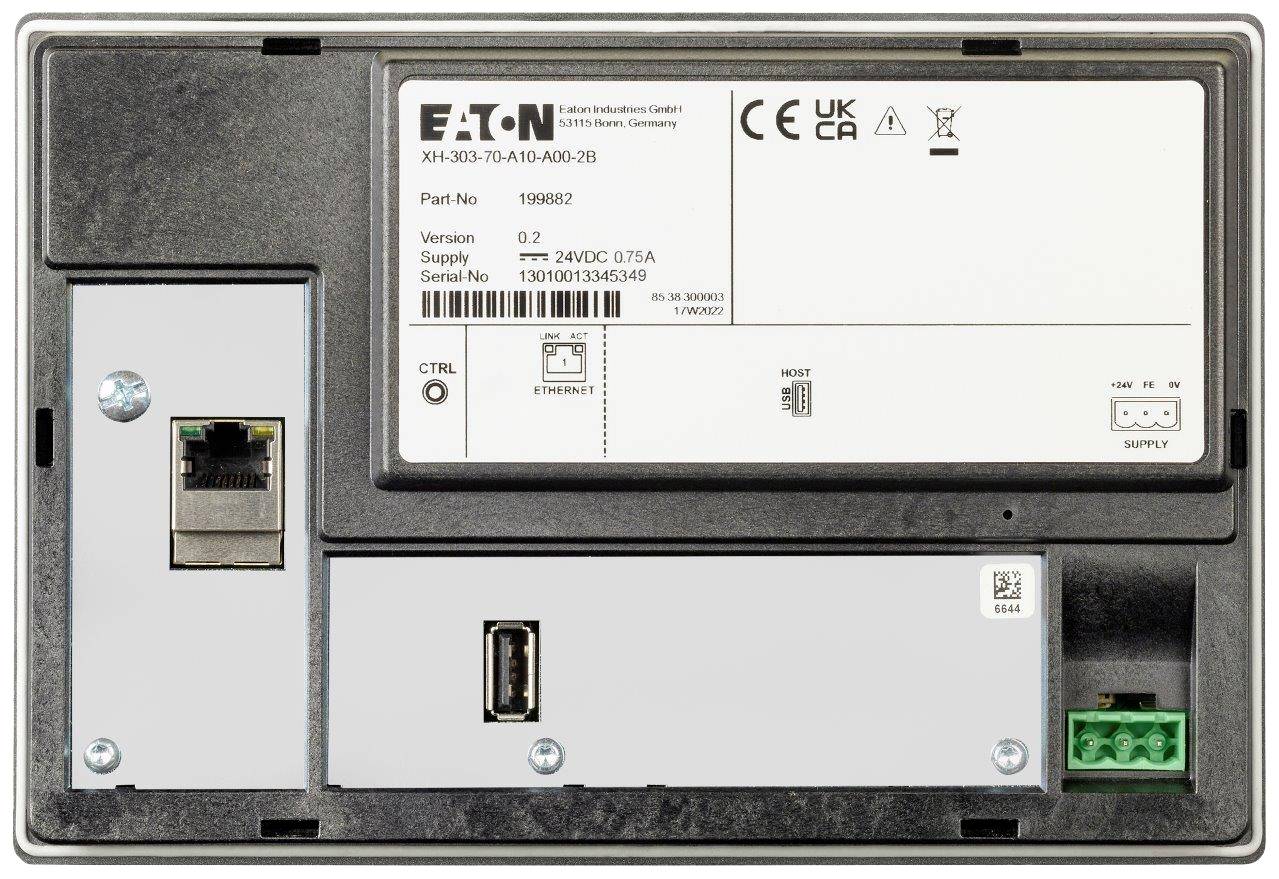

Zadná strana elektronického zariadenia s ethernetovým a napájacím konektorom. Zobrazuje modelové číslo, sériové číslo a informácie o výrobcovi.

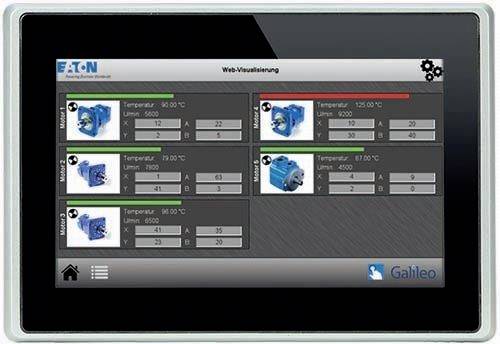

Dotyková obrazovka systému riadenia zobrazujúca štyri motory s rôznymi teplotami a stavovými detailmi. Horný motor prekračuje povolený limit.

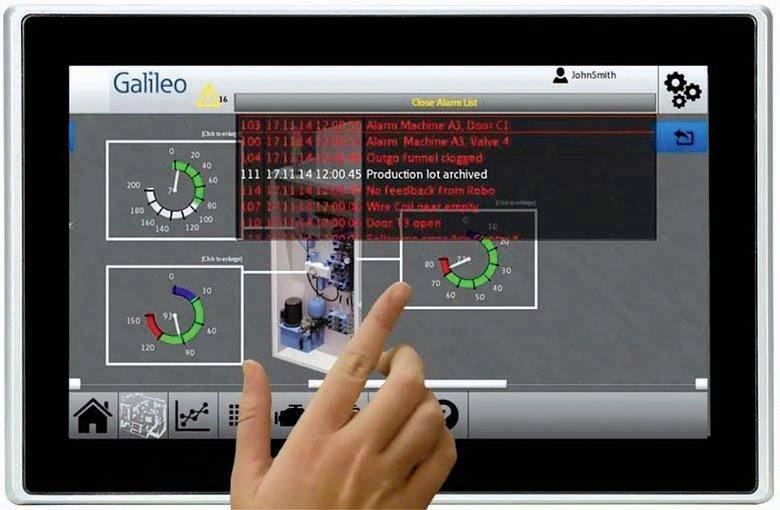

Prst ukazuje na tablet s programom na monitorovanie stroja. Zobrazujú sa grafy a alarmy.

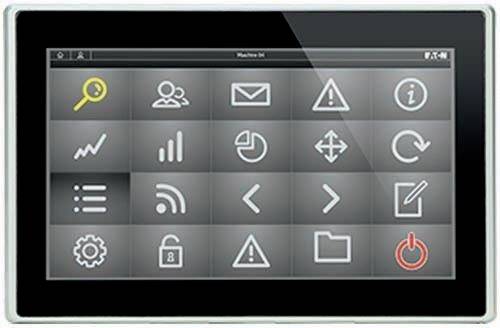

Dotyková obrazovka zobrazuje 20 rôznych ikon, vrátane lupy, e-mailu, výstražnej značky a tlačidla vypnutia.

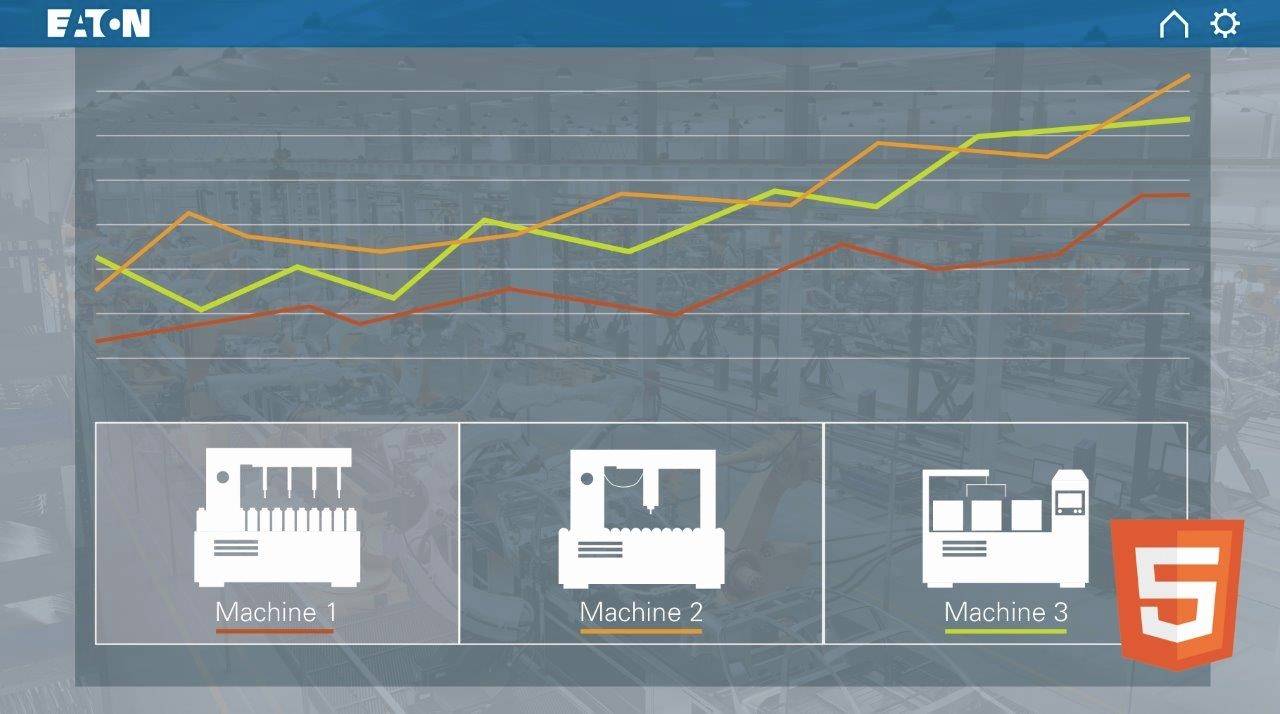

Graf zobrazuje stúpajúce línie v rôznych farbách. Pod ním sú znázornené tri stroje: 'Stroj 1', 'Stroj 2', 'Stroj 3'.

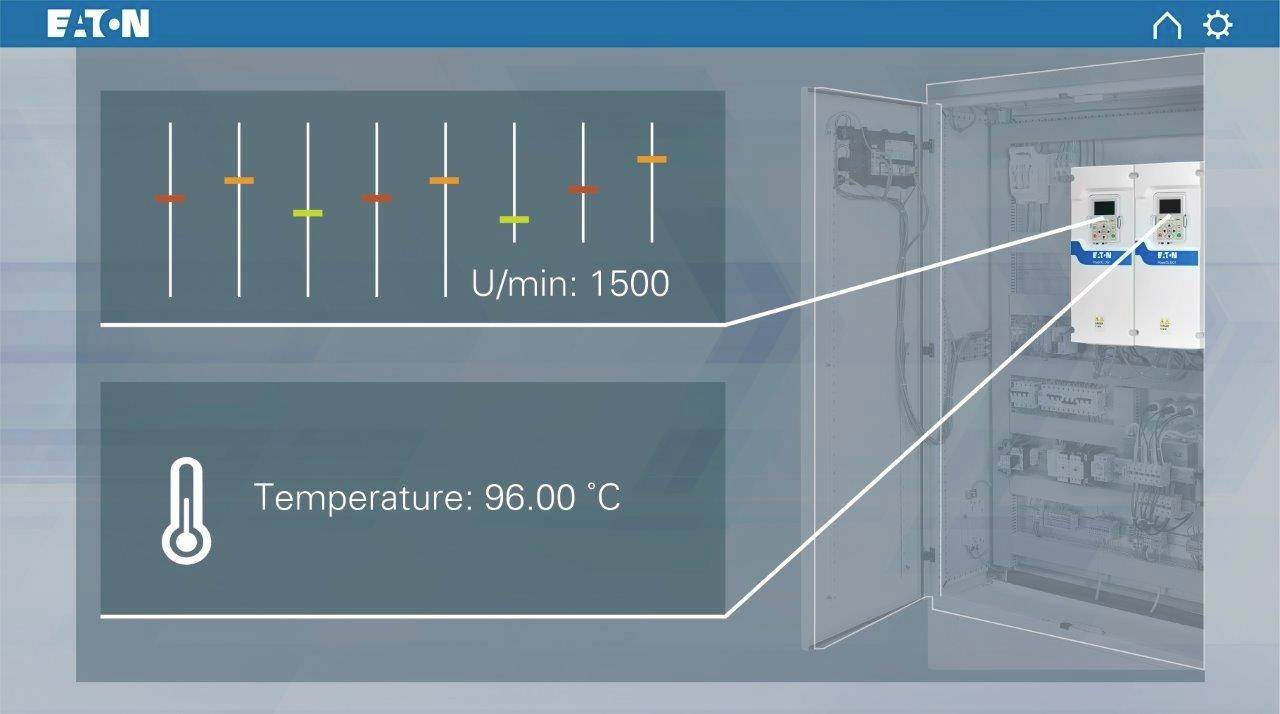

Displej so spínačmi otáčok: 1500 ot/min a teploty: 96 °C. Otvorený rozvádzač s detailným pohľadom na poistky.

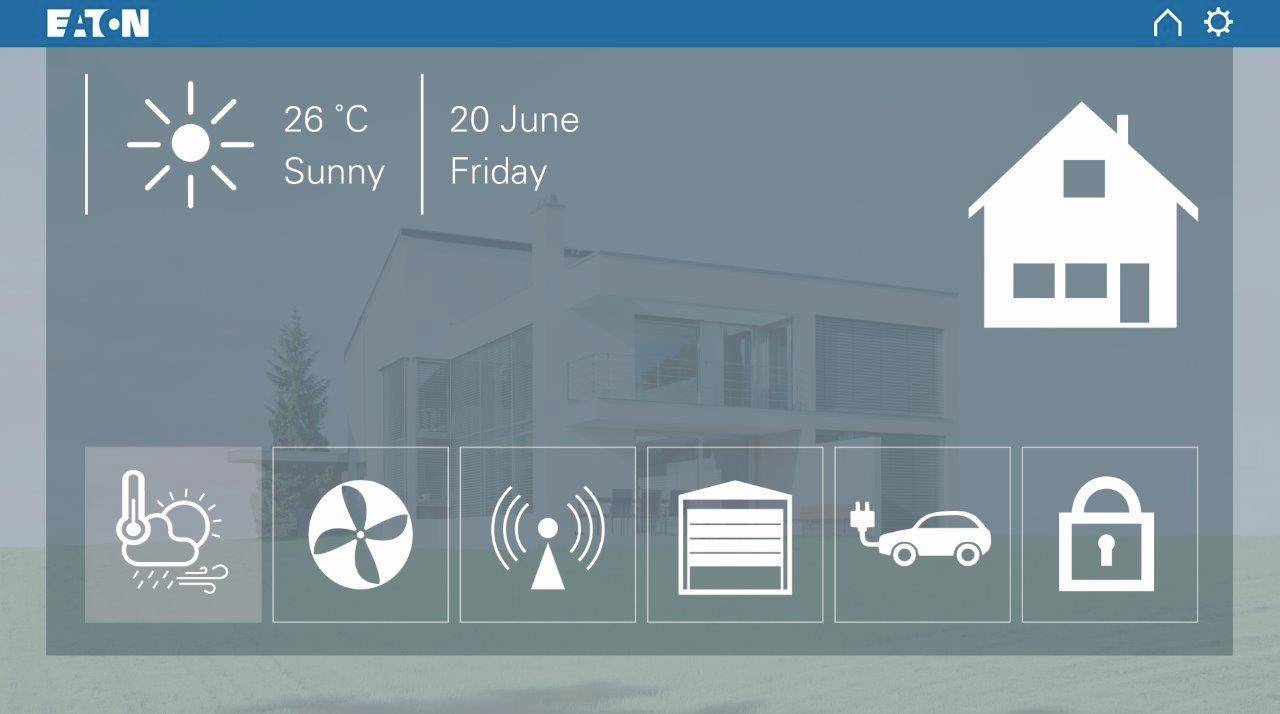

Predpoveď počasia: '26°C, slnečno'. Dátum: '20. júna, piatok'. Symboly pre smart home ovládanie: klimatizácia, vetranie, Wi-Fi, garáž, auto, bezpečnosť.

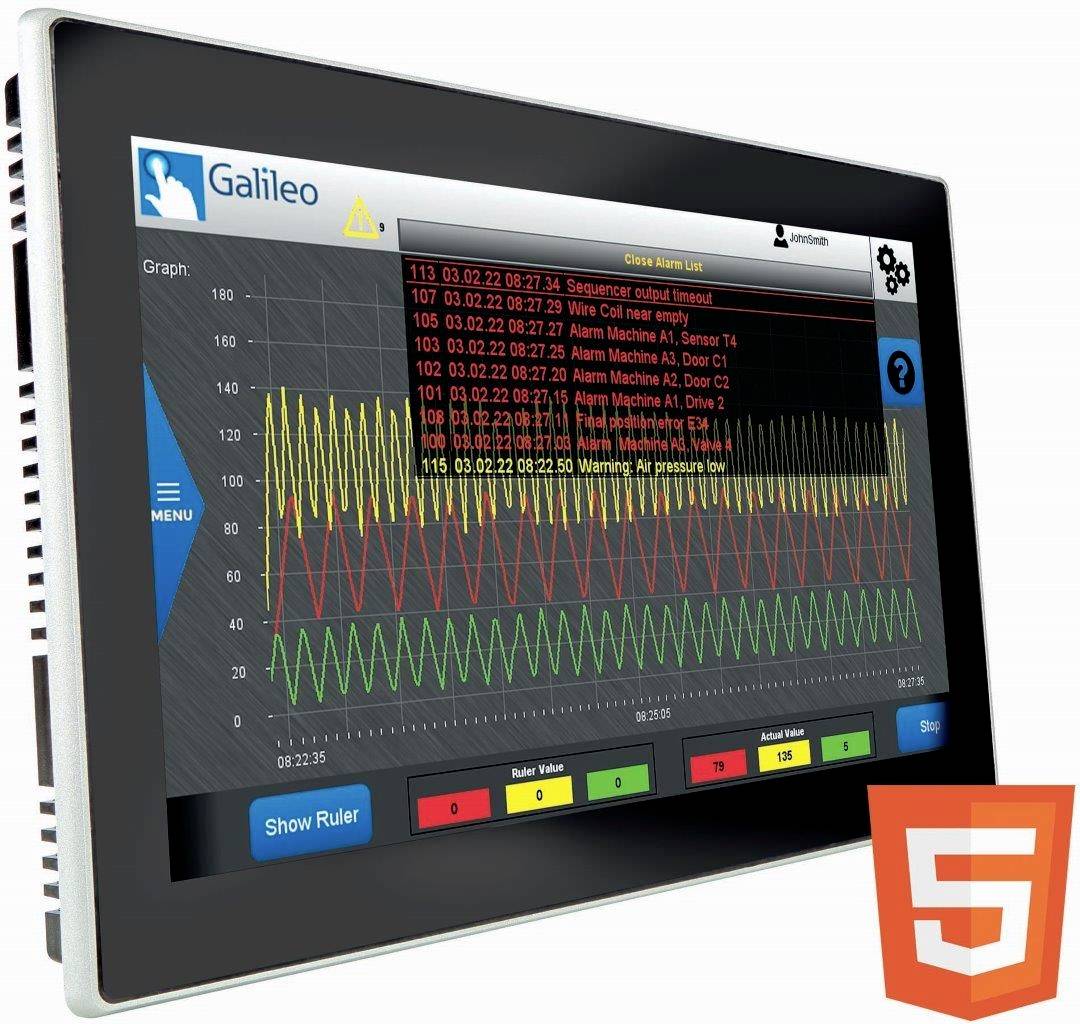

Obrazovka zobrazuje diagram s nameranými hodnotami a výstrahami zo strojov. V pravom dolnom rohu je viditeľný symbol HTML5.

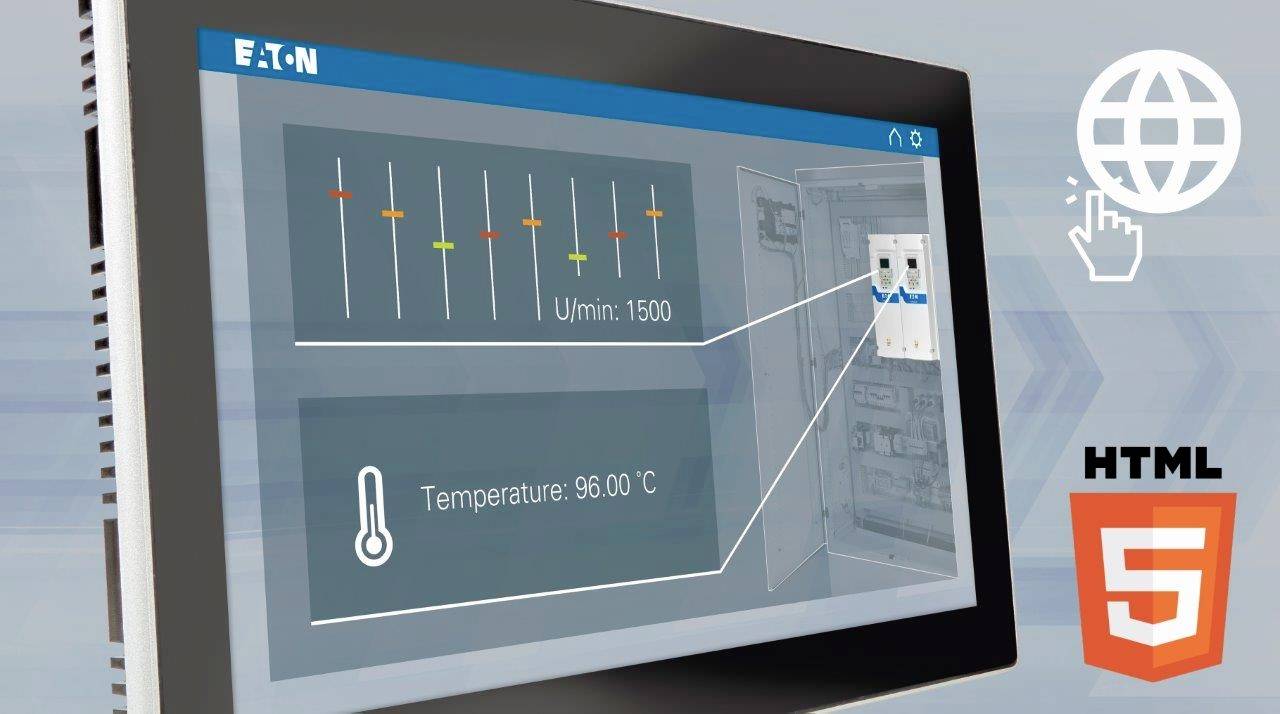

Obrazovka zobrazuje riadiaci systém s teplotným ukazovateľom (96°C) a hodnotami napätia (ot./min: 1500). Viditeľné sú symboly pre Internet a HTML5.

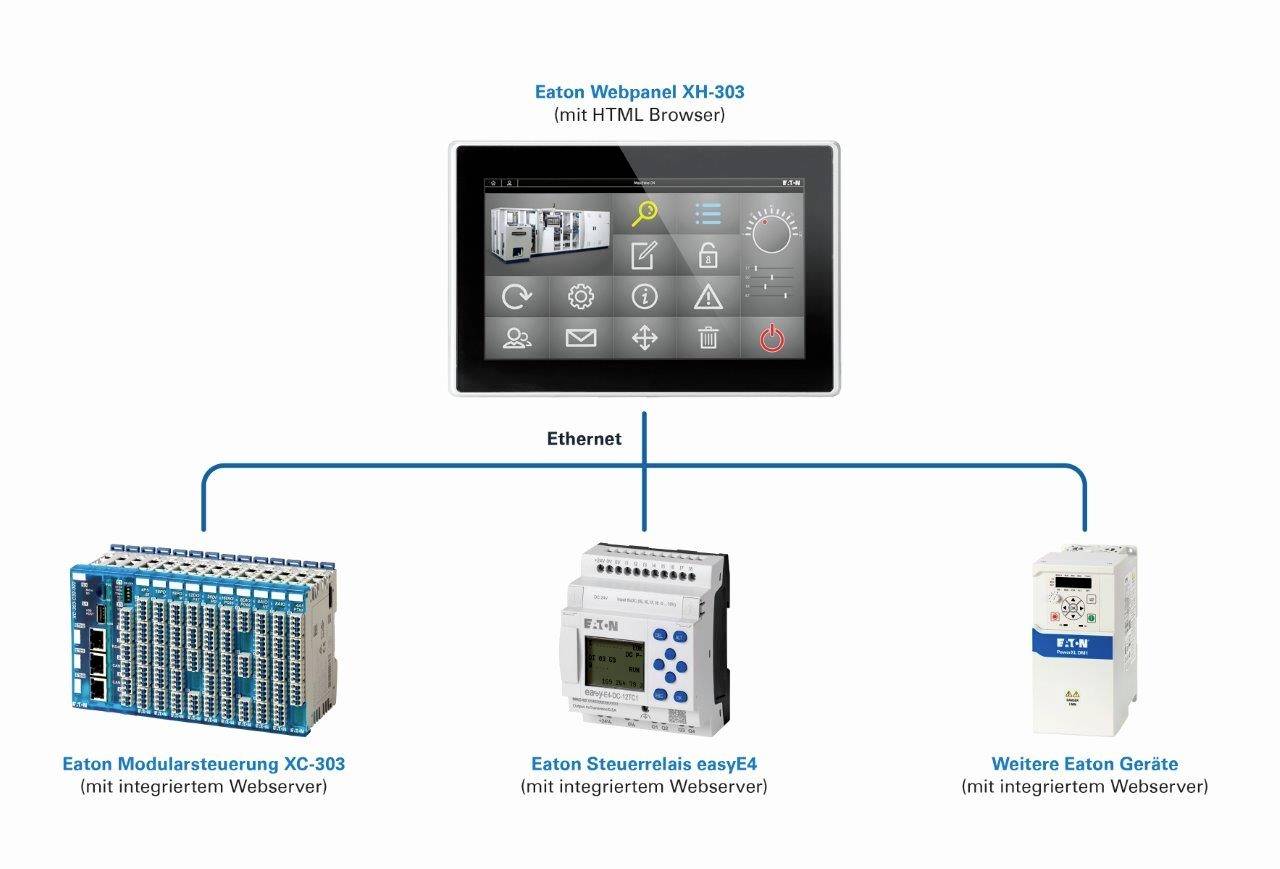

Ethernetový sieťový diagram zobrazuje prepojenie Eaton Webpanelu XH-303 s modulárnym riadiacim systémom, riadiacim relé a ďalšími zariadeniami.

1/14

Datasheety: (PDF)

Nie je k dispozícii

Celkom (1 075,00 € / kus)

1 075,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ displeja: farebný displej, TFT
Dotyková technológia: Kapacitná viacdotyková
Rozlíšenie: 1024 x 600 px
Veľkosť: 7"
Operačný systém: Linux

Kategória výrobku: Web panel

Rozhranie: 1x Ethernet 1000Base-T/100Base-TX/10Base-T
1x USB Host 2.0

Typ: XH-303-70-A10-A00-2B

Číslo výrobcu: 199882

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie: 24 V/DC

V: 135 mm

Dĺžka: 196 mm

Šírka: 51 mm

: vpredu: IP65/pripojenie: IP20

Príkon prúdu: 0,6 A

Rozmer.: (d x š x v) 196 x 51 x 135 mm

Obsah: 1 ks

Displej: áno

Max. okolitá teplota: 50 °C

Min. okolitá teplota: 0 °C

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Informácie

Informácie 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Prehlásenie o zhode

Prehlásenie o zhode 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web panel

Popis

Vizualizácie založené na HTML 5, ako je to už v prípade komerčne dostupných mobilných zariadení, ako sú smartfóny alebo tablety, sa využívajú aj v sieťovom svete automatizácie. Webový panel XH300 vás podporuje pri decentralizovanej vizualizácii webového obsahu – pohodlným spôsobom. Vďaka vysokovýkonnému procesoru a výkonnej pamäti RAM je možné na zariadeniach zobrazovať aj zložitý webový obsah. Webové panely s kapacitnou multidotykovou technológiou sú dostupné v modernom dizajne v troch rôznych veľkostiach. Či už v strojárstve alebo strojárstve, v automatizácii budov, v IoT alebo v aplikáciách inteligentnej domácnosti – XH300 sú vhodné na použitie v mnohých oblastiach použitia. To zahŕňa aj drsné priemyselné prostredie.

Prispôsobivé
Zariadenia je možné inštalovať na výšku alebo na šírku, aby sa ušetrilo miesto. Orientáciu zariadenia je možné ľubovoľne zvoliť a prispôsobiť vašim požiadavkám.

Robustný
Vďaka modernému dizajnu a plochej prednej strane z tvrdeného skla je webový panel XH300 ideálny pre priemyselné použitie.

Uľahčené uvedenie do prevádzky
Na uvedenie do prevádzky je k dispozícii integrovaný webový konfiguračný nástroj, ktorý efektívne podporuje užívateľa s rozsiahlymi možnosťami konfigurácie. Prístup je možný buď pomocou lokálneho prehliadača, alebo pomocou prehliadača nainštalovaného na pripojenom zariadení.

Rozhrania na palube
Všetky varianty XH300 majú integrované ethernetové rozhranie, cez ktoré je možné webový panel prepojiť s ďalšími zariadeniami z portfólia Eaton. To umožňuje bezchybné zobrazenie vizualizácií lokálnych zariadení s integrovaným webovým serverom. K dispozícii je aj port USB, ktorý možno použiť na aktualizáciu firmvéru zariadení XH300 alebo na export súborov denníka.

Obrazovka vysokej kvality
Vďaka jasnému displeju s vysokým kontrastom je displej webového panela veľmi dobre čitateľný – dokonca aj pri jasnom okolitom svetle. Bez ohľadu na to, z akého smeru sa používateľ na displej pozerá, je vďaka veľkému pozorovaciemu uhlu zobrazený obsah vždy dokonale zobrazený.

Výkonný
Vďaka vysokému systémovému výkonu s vysokovýkonným CPU ponúkajú zariadenia XH300 všetky predpoklady pre moderné používateľské rozhranie, rýchle zmeny obrazu a integráciu multimediálnych prvkov, ako sú video, PDF a webový obsah.

Tento text bol preložený strojovo.
